Range Rover 2. Electrical Manual - part 252

COMPONENT LOCATION VIEWS

Z5

10

REV: 11/99

37. underside of respective front seat
C0518 (2- )
C0974(4-W)
C1418 (1-B)
C1419 (1-B)
C1489 (4- )
C1490 (3-W)

38. beneath RH front seat
C1281 (14-Y)
C1282 (10-Y)
C1283 (18-S) (MY 1999)
C1284(12-S) (MY 1999)
C1292 (4-W) (MY 1999)
C1584(18-S) (MY 2000)
C1586 (12-S) (MY 2000)
C1587 (4-S) (MY 2000)

39. beneath RH front seat
C1285 (20-U) (MY 1999)
C1286 (16-B)
C1287 (20-B)
C1288 (16-G)
C1289 (20-G)
C1585 (20-U) (MY 2000)

40. in lower part of RH B-post
C0254(2-Y)

COMPONENT LOCATION VIEWS

Z5

11

REV: 11/99

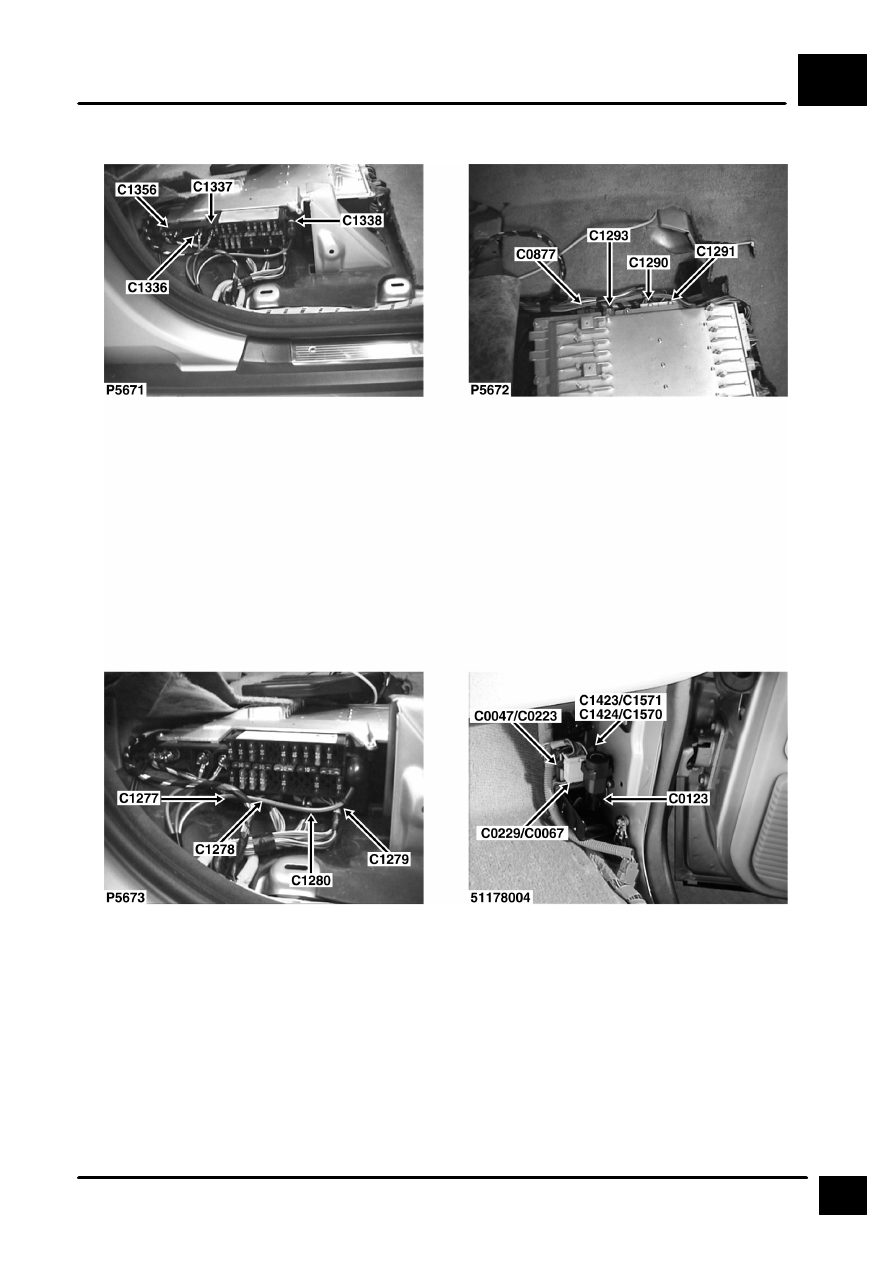

41. beneath RH front seat
C1336 (1- )
C1337 (1- )
C1338 (1- )
C1356 (1- )

42. beneath RH front seat
C0877 (12-G)
C1290 (12-W)
C1291 (18-W)
C1293 (4-W)

43. beneath RH front seat
C1277 (8-B)
C1278 (20-Y)
C1279 (20-W)
C1280 (16-W)

44. behind RH footwell trim panel
C0047 (2-N)
C0067 (18-W)
C0123 (3-B)
C0223 (2-N)
C0229 (18-W)
C1423 (6-W) (MY 1999)
C1424 (10-W) (MY 2000)
C1570 (10-W) (MY 2000)
C1571 (6-W) (MY 1999)

COMPONENT LOCATION VIEWS

Z5

12

45. beneath RH front seat
C1276 (10-W)
E0808
E1355
E1412
E1413
E1431

46. passenger's footwell
C0040 (16-B)
C0076 (2-W)

47. beneath centre console
C0091 (1-B)
C0745 (18-LS)
C0746 (14-LS)
C0988 (18-LS)
C0989 (14-LS)
E0360

48. beneath centre console
C0673 (6-W)

COMPONENT LOCATION VIEWS

Z5

13
