TRANSFER BOX

14

OVERHAUL

REAR OUTPUT SHAFT DRIVE FLANGE

Service repair no - 41.20.14/01

Remove

1. Remove screw securing brake drum to flange.
2. Loosen park brake drum adjusting screw.
3. Remove brake drum.

4. Using LRT-51-003 to restrain drive flange,

remove nut securing drive flange to rear output
shaft.

5. Collect washer and seal.

6. Using LRT-99-500 if necessary, remove flange

from output shaft.

Refit

1. Clean running surface of drive flange. Ensure

all traces of rubber are removed.

CAUTION: Do not use a metal scraper as
this may damage sealing surface.

2. Fit drive flange to rear output shaft.
3. Fit seal, washer and new nut to rear output

shaft.

4. Using LRT-51-003 to restrain drive flange,

tighten nut to 220 Nm. (162 lbf.ft)

5. Fit brake drum to drive flange and secure with

screw.

6. Adjust park brake drum screw.

See New

Range Rover Workshop Manual.

TRANSFER BOX

OVERHAUL

15

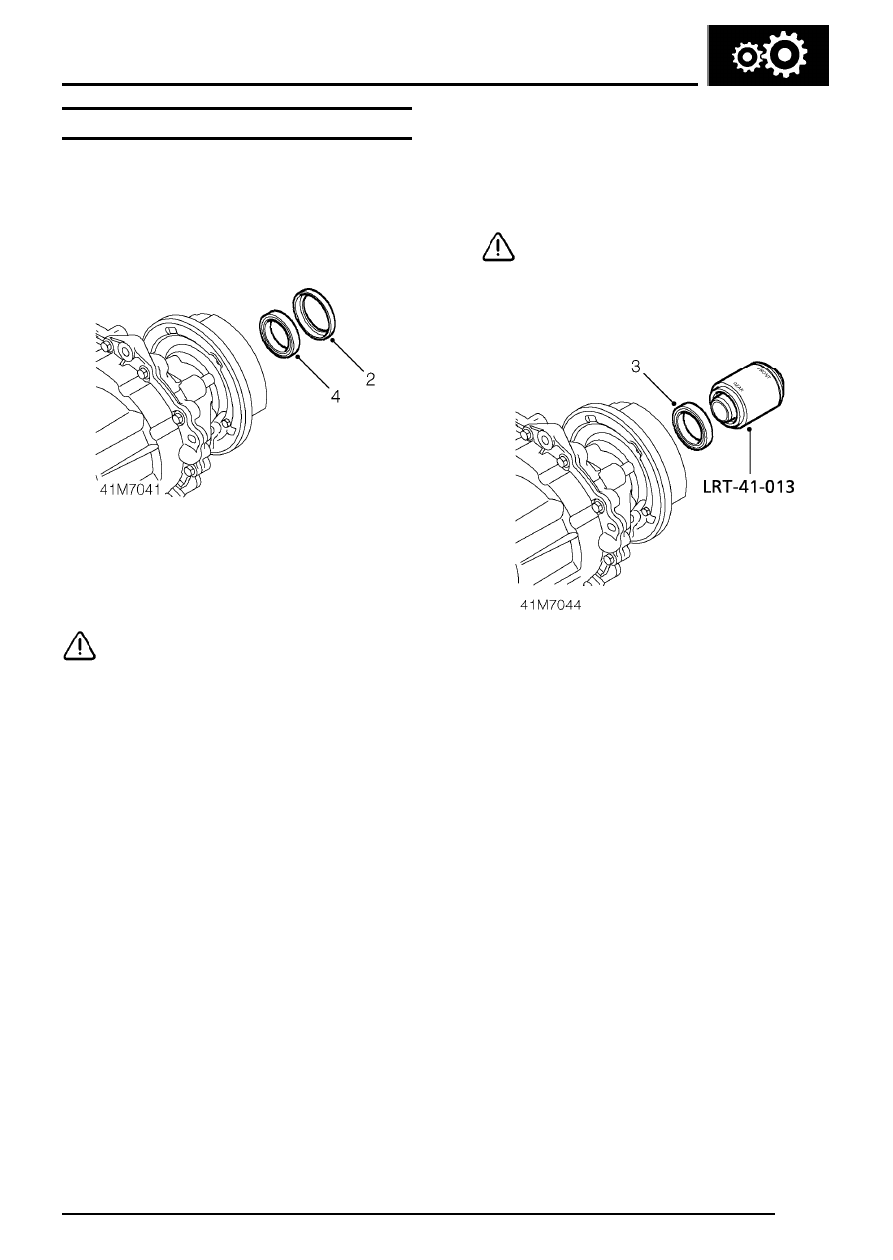

REAR OUTPUT SHAFT OIL SEAL

Service repair no - 41.20.54/01

Remove

1. Remove rear output shaft drive flange.

See

this section.

2. Remove dust shroud from transfer box rear

casing.

3. Using a flat bladed screwdriver free of rough

edges, ease oil seal from rear casing.

CAUTION: Do not mark sealing surface on
rear casing.

4. Remove rear output shaft oil seal.

Refit

1. Clean sealing area of rear casing and running

surface of drive flange. Ensure all traces of
rubber are removed.

CAUTION: Do not use a metal scraper as
this may damage sealing surfaces.

2. Lubricate sealing surfaces of seal with clean

gearbox oil.

3. Using LRT-41-013 fit oil seal to transfer box

rear casing.

4. Fit dust shroud to transfer box rear casing.
5. Fit rear output shaft drive flange.

See this

section.

TRANSFER BOX

16

OVERHAUL

DRIVE CHAIN

Service repair no - 41.20.67/01

Remove

1. Remove rear output shaft drive flange.

See

this section.

2. Remove interlock spool.

See this section.

3. Release differential assembly from rear casing

until differential rear bearing is clear of casing.

NOTE: Ensure rear output drive shaft
moves with differential.

4. Tilt differential assembly towards drive

sprocket, take care not to bruise casing.

5. Remove drive chain from gears.
6. Position differential assembly to rest in rear

casing.

Refit

1. Position differential assembly towards drive

gear and fit drive chain to both gears.

2. Engage chain to gears and align differential

rear bearing to rear casing.

3. Engage differential rear bearing to rear casing

and output shaft to output shaft bearing.

4. Fit interlock spool.

See this section.

5. Fit rear output shaft drive flange.

See this

section.

TRANSFER BOX

OVERHAUL

17

DIFFERENTIAL UNIT

Service repair no - 41.20.13/01

Remove

1. Remove drive chain.

See this section.

2. Remove differential unit from rear output shaft.

Refit

1. Fit differential unit to rear output shaft.
2. Fit drive chain.

See this section.

DIFFERENTIAL BEARINGS

Service repair no - 41.20.17/01

Remove

1. Remove differential unit from transfer box.

See

this section.

2. Using a suitable puller, remove 2 bearings from

differential unit.

Refit

1. Ensure bearing and differential mating faces

are clean.

2. Press bearings onto differential unit.
3. Fit differential unit to transfer box.

See this

section.
