CHASSIS AND BODY

61

REPAIR

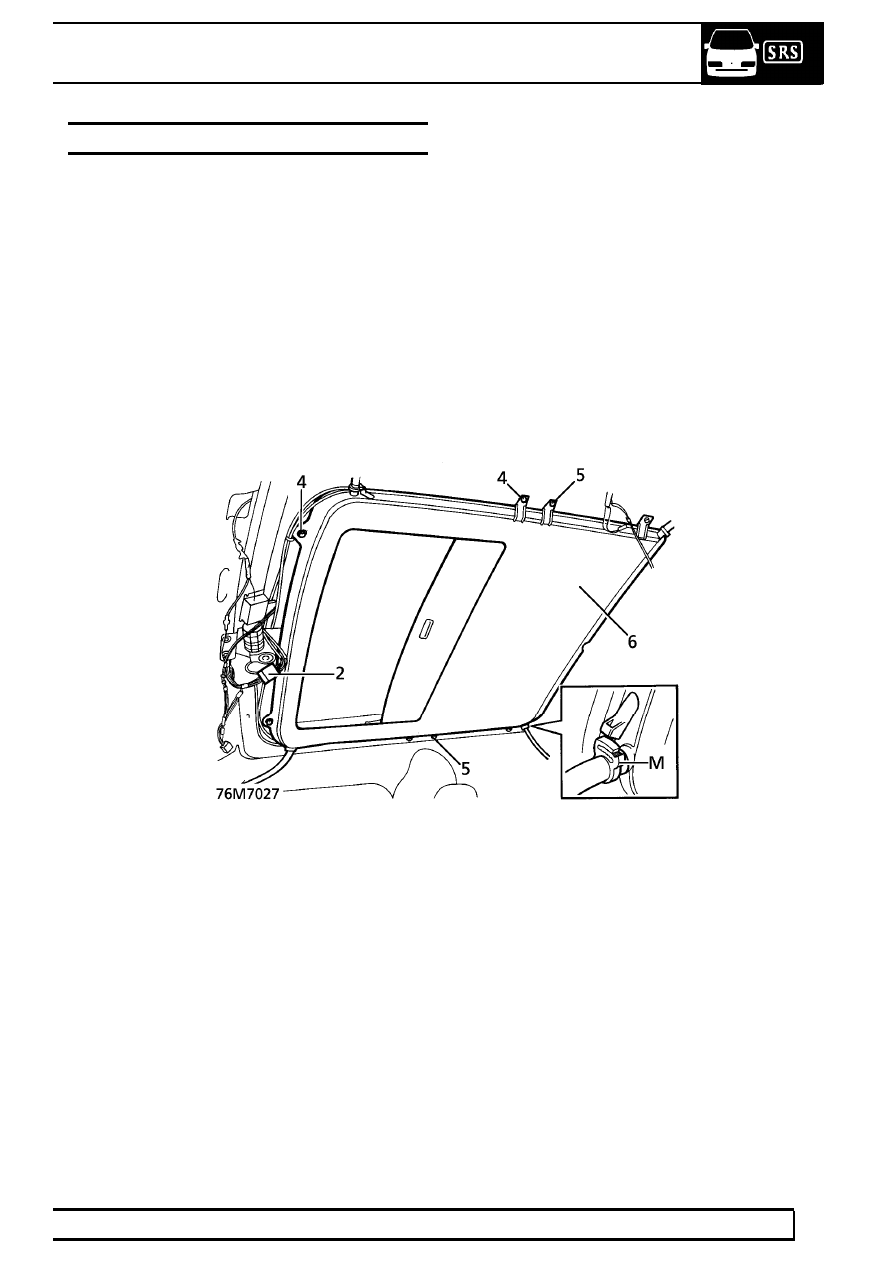

SLIDING ROOF - ELECTRIC

Service repair no - 76.82.44

Remove

1. Remove headlining.

See this section.

2. Disconnect motor multiplug.
3. Disconnect sliding roof drain tubes.
4. Remove 8 bolts securing sliding roof.
5. With assistance, remove 2 remaining bolts.

Remove sliding roof.

6. Remove seal from sliding roof.

Refit

7. Ensure mating faces are clean.
8. Fit new seal to sliding roof.
9. With assistance, position sliding roof. Fit 2 bolts.

10. Fit remaining bolts.
11. Connect drain tubes. Secure with clips.
12. Connect motor multiplug.
13. Refit headlining.

See this section.

76

CHASSIS AND BODY

NEW RANGE ROVER

62

REPAIR

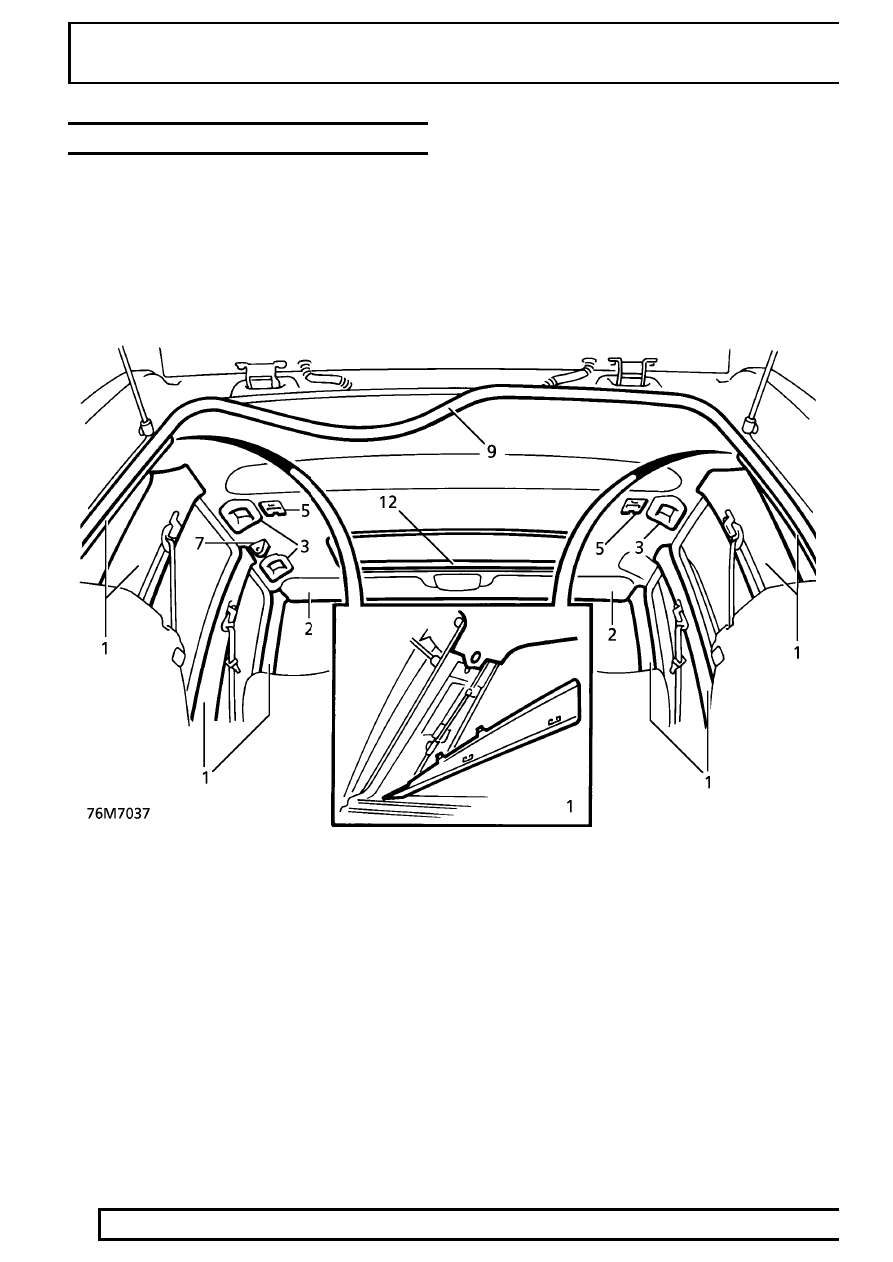

HEADLINING - SLIDING ROOF

Service repair no - 76.64.15

Remove

1. Remove upper trims from ’A’,’B’,’D’ & ’E’ posts.

See this section.

2. Remove both sun visors.

See this section.

3. Remove grab handles.

See this section.

4. Remove parcel tray support trim.

See this

section.

5. Remove interior lamps.

See ELECTRICAL,

Repair.

6. Remove front courtesy lamp.

See

ELECTRICAL, Repair.

7. Remove ultrasonic sensor.

See ELECTRICAL,

Repair.

8. Fold down rear seat squabs. Recline front seat

squabs.

9. Release aperture sealing rubbers at tops of

doors and tailgate.

10. Release sun visor clip retaining screw cover

plugs.

11. Remove sun visor retaining clip screws. Remove

clips.

12. Remove sun roof aperture finisher.
13. Remove 2 headlining grab handle blanks.
14. Remove 2 studs securing rear of headlining.
15. With assistance remove headlining.

Refit

16. Reverse removal procedure.

CHASSIS AND BODY

63

REPAIR

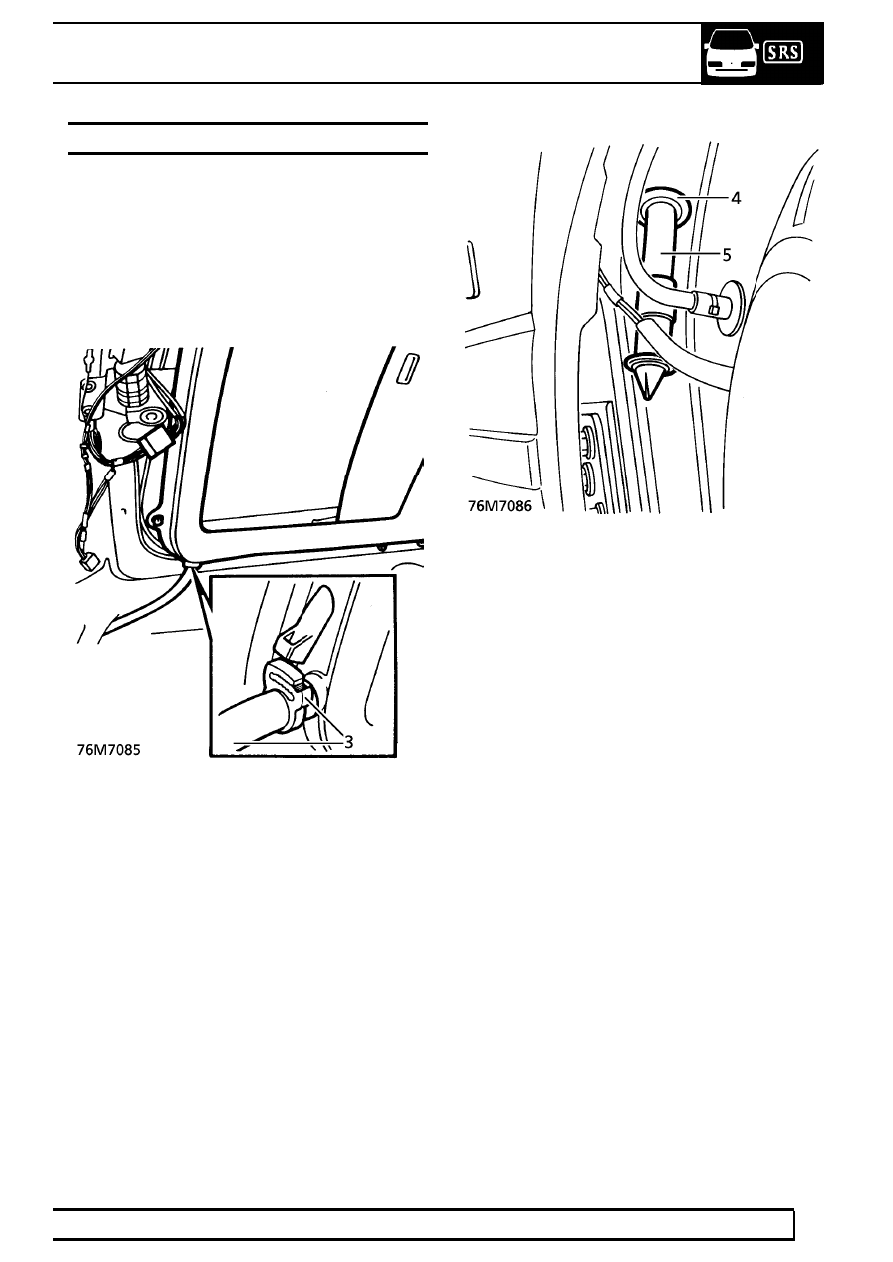

SUNROOF DRAIN TUBE - FRONT

Service repair no - 76.82.21

Remove

1. Remove headlining.

See this section.

2. Remove wheelarch liner.

See this section.

3. Release drain tube from sunroof.

4. Release drain tube grommet from body behind

wheel arch liner.

5. Tie draw string to one end of drain tube and pull

tube from ’A’ post.

Refit

6. Tie draw string to new drain tube and pull

through ’A’ post.

7. Fit grommet to drain tube, secure to body.
8. Secure drain tube to sunroof.
9. Fit headlining.

See this section.

10. Refit wheel arch liner.

See this section.

76

CHASSIS AND BODY

NEW RANGE ROVER

64

REPAIR

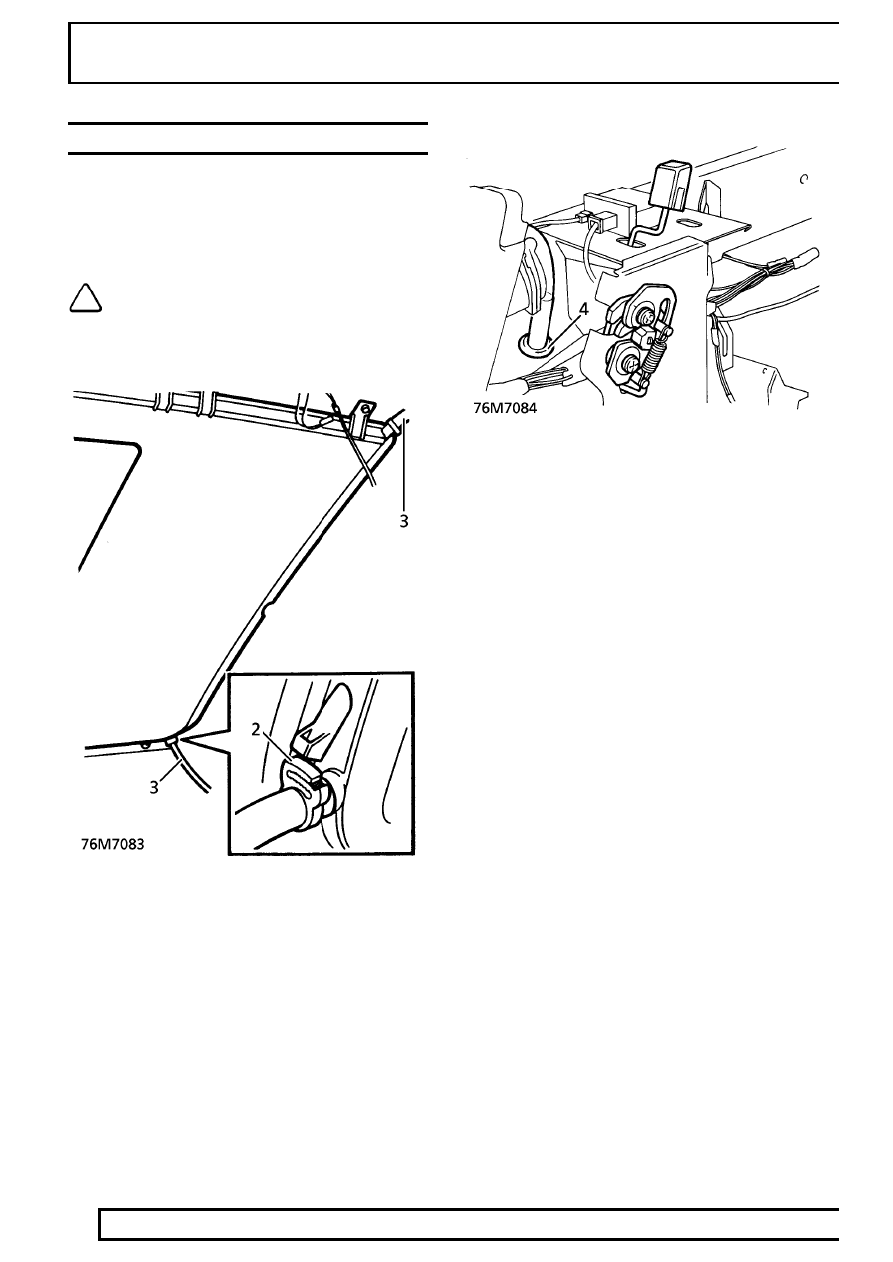

SUNROOF DRAIN TUBE - REAR

Service repair no - 76.82.22

Remove

1. Remove headlining.

See this section.

NOTE: Ensure that parcel shelf support
panel is removed from side of drain tube
to be removed.

2. Release clip from drain tube.

3. Disconnect drain tube from sunroof.
4. Remove drain tube from wheel arch grommet.

Refit

5. Fit drain tube to sunroof, secure with clip.
6. Fit drain tube through wheel arch grommet.
7. Refit headlining.

See this section.
