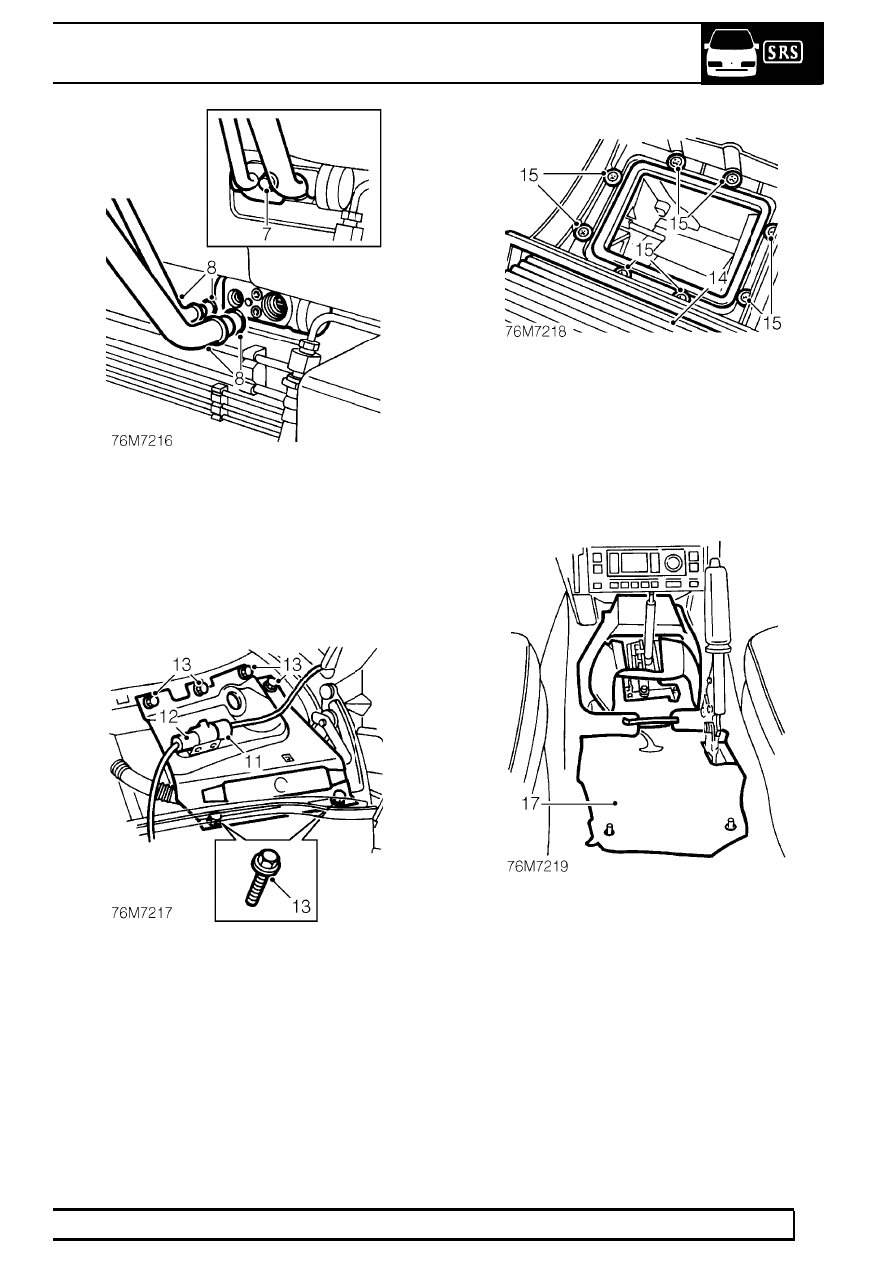

7. Remove bolt securing pipe clamp to thermostatic

expansion valve (TXV) and release pipes.

8. Remove and discard ’O’ ring seals from air

conditioning pipes.

9. Immediately cap both air conditioning pipes and

TXV ports to prevent moisture entering the air
conditioning system.

10. Remove wiper motor and linkage.

See WIPERS

AND WASHERS, Repair.

11. Disconnect passenger side heated screen

multiplug.

12. Release heated screen multiplug from scuttle

side panel and position aside.

13. Remove 6 bolts securing scuttle side panel to

scuttle and remove panel.

14. Remove pollen filter from both heater intake

housings.

15. Remove 8 screws securing each heater intake

housing to scuttle and remove intake housings.
Release sealing rubbers from scuttle panel
aperture.

16. Remove centre console.

See this section.

17. Remove transmission tunnel insulation pad.

76

CHASSIS AND BODY

NEW RANGE ROVER

22

REPAIR

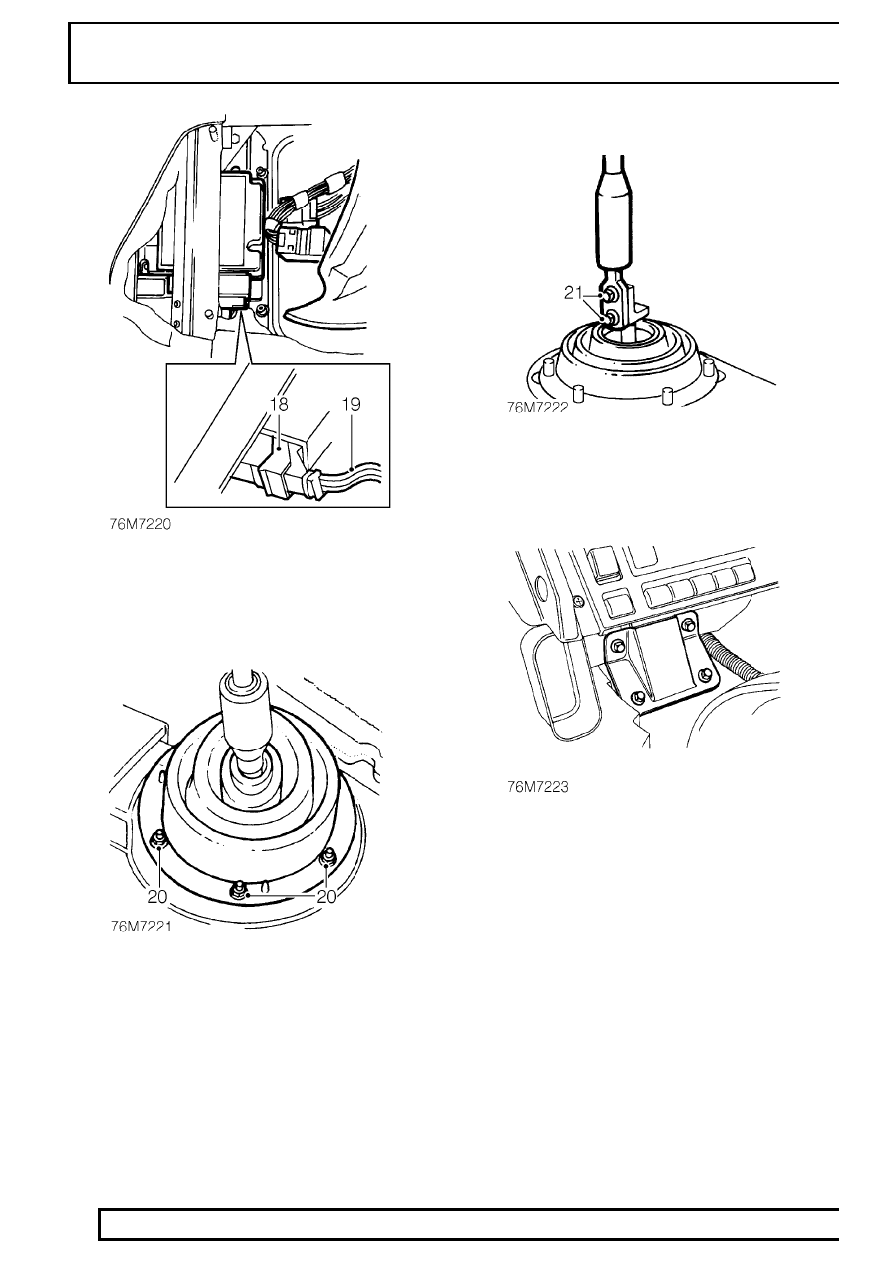

18. Release latching mechanism and disconnect

multiplug from airbag diagnostic and control unit
(DCU).

19. Release SRS harness from transmission tunnel

and position to fascia to avoid snagging.

20. Remove 6 nuts securing gear lever gaiter ring to

transmission tunnel and release gaiter.

21. Remove 2 bolts securing gear lever to gearbox

remote and remove gear lever.

22. Disconnect high/low switch multiplug.
23. Remove 4 bolts securing fascia centre bracket to

fascia and transmission tunnel.

24. Remove fascia centre bracket.
25. Remove radio.

See ELECTRICAL, Repair.

26. Remove steering column.

See STEERING,

Repair.

CHASSIS AND BODY

23

REPAIR

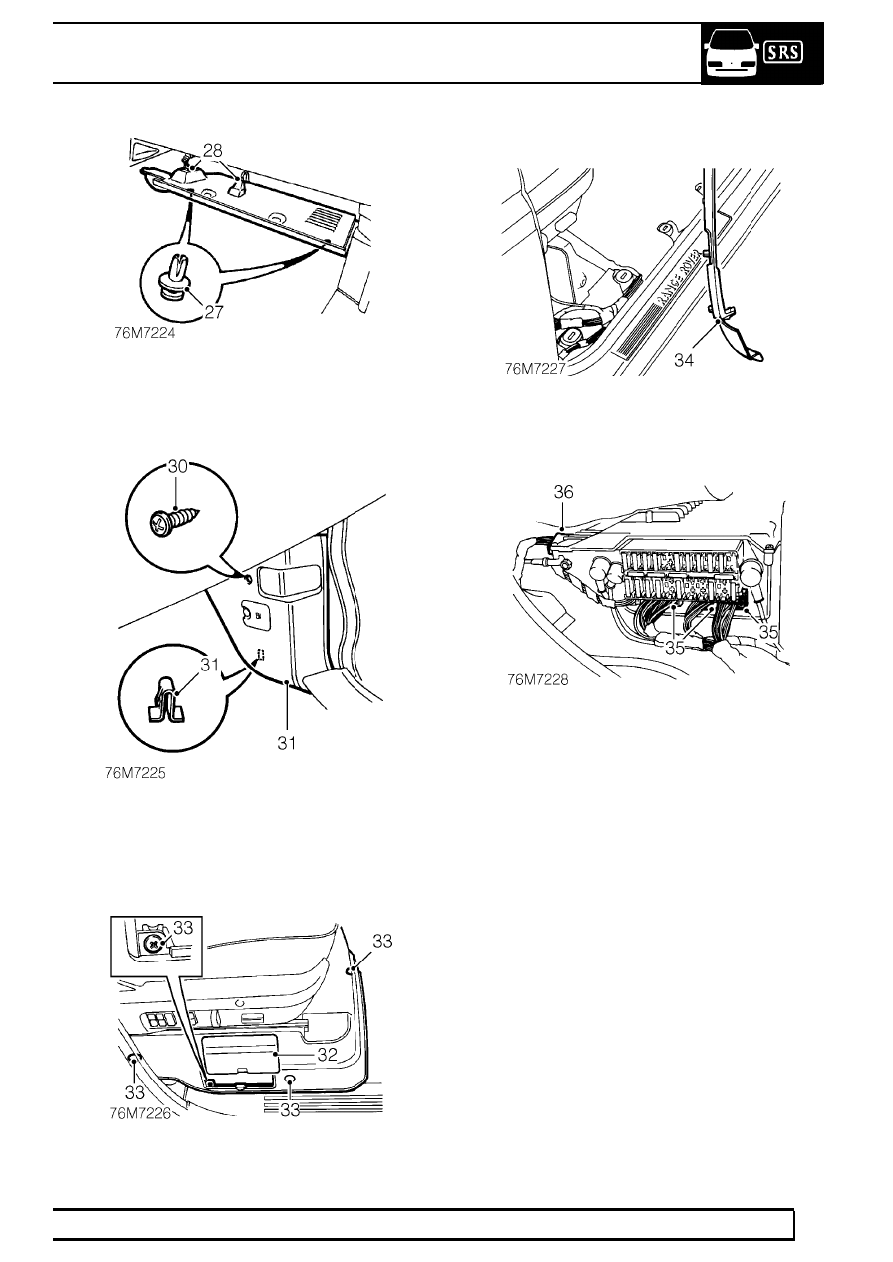

27. Remove 3 scrivets securing lower fascia closing

panel to passenger’s side of fascia.

28. Release closing panel and release diagnostic

connector from panel.

29. Release door aperture seal adjacent to ’A’ post

lower trim panels.

30. Remove screw securing each ’A’ post lower trim

panel to ’A’ post.

31. Release ’A’ post lower trim panels from sprag

clip and remove panels.

32. Remove fuse box cover from driver’s seat base

trim.

33. Remove screw and 3 trim studs securing seat

base trim to body and remove seat base trim.

34. Release 4 sprag clips securing driver’s side

carpet retainer to body and remove carpet
retainer.

35. Disconnect 3 multiplugs from Body Electrical

Control Module (BeCM).

36. Position carpet aside and disconnect multiplug

from rear of BeCM.

76

CHASSIS AND BODY

NEW RANGE ROVER

24

REPAIR

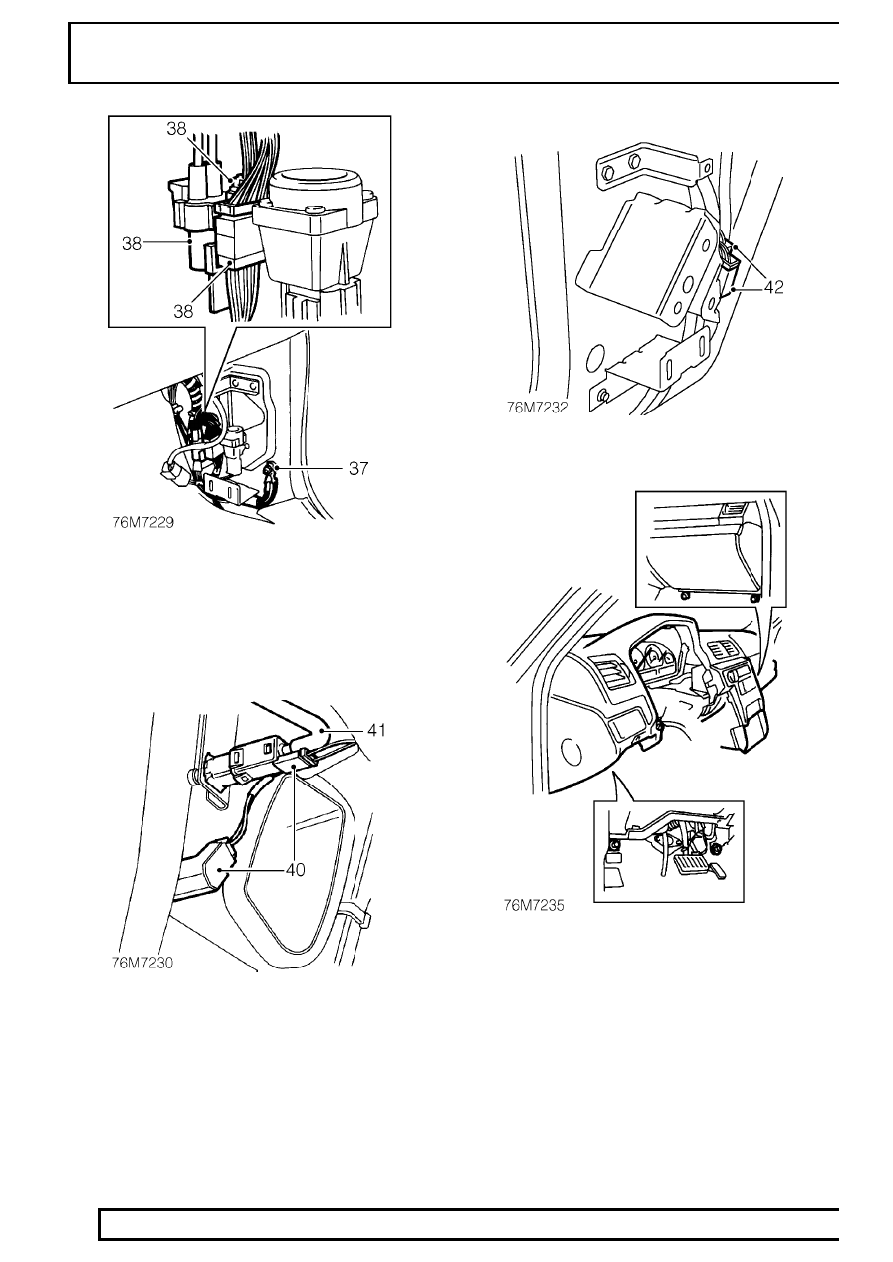

37. Remove captive nut securing earth wires to

driver’s side lower ’A’ post and release 3
additional earth wires.

38. Disconnect 3 multiplugs at base of driver’s side

’A’ post.

39. Release harness from driver’s side carpet and

position to fascia to avoid snagging.

40. Disconnect multiplugs from clutch and 2 brake

pedal switches.

41. Disconnect vacuum hose from clutch and brake

pedal switches.

42. Disconnect 2 multiplugs at base of passenger’s

side ’A’ post.

43. Remove 2 nuts securing fascia to ’A’ post and

transmission tunnel bracket, passenger’s side

44. Remove 2 nuts securing fascia to ’A’ post and

transmission tunnel bracket, driver’s side.
