CHASSIS AND BODY

1

REPAIR

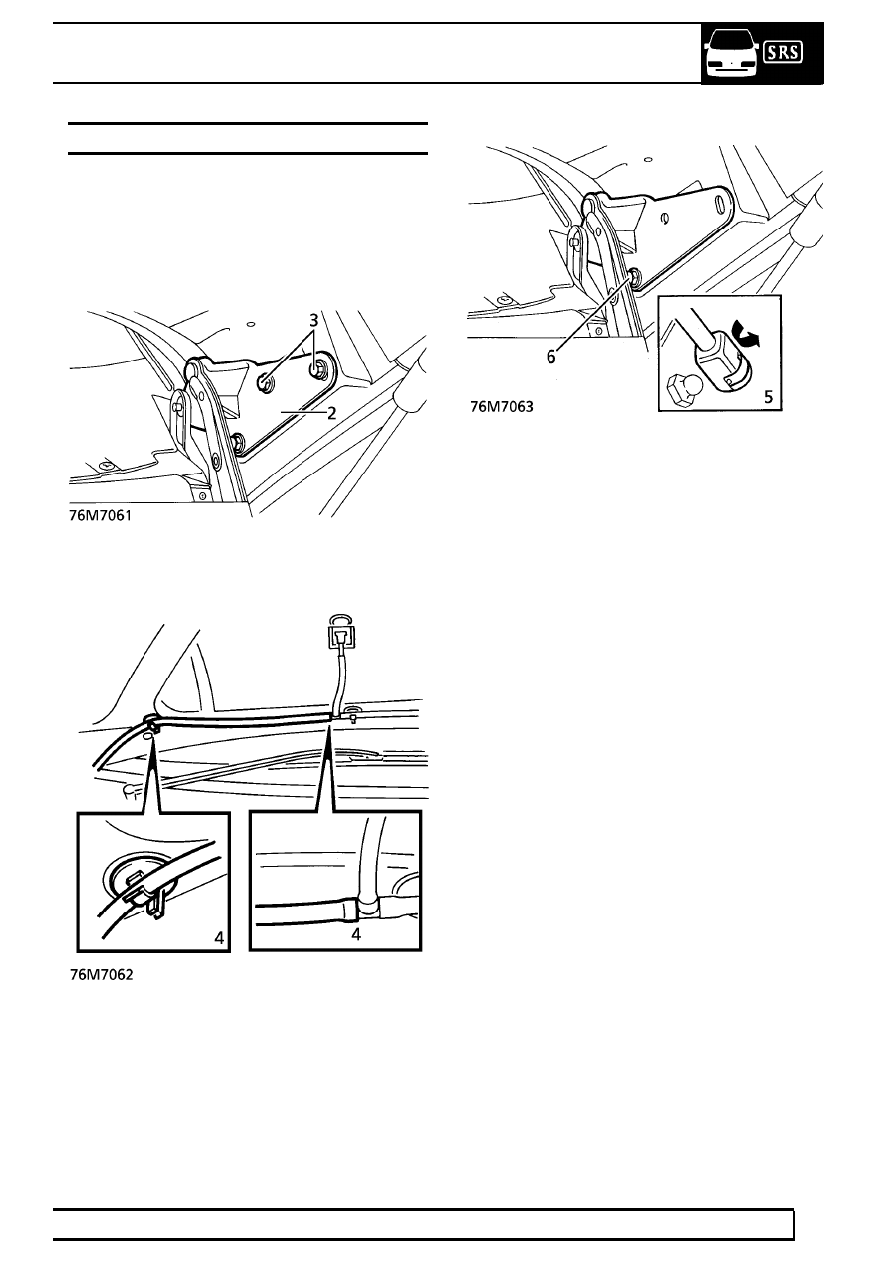

BONNET

Service repair no - 76.16.01

Remove

1. Open bonnet.
2. Mark hinge outlines on bonnet.
3. Remove 2 hinge bolts from each side.

4. Disconnect washer tube at T piece on bonnet,

release tube from clip.

5. With assistance, release bonnet support struts at

lower ends.

6. With assistance, remove 2 remaining hinge bolts

and remove bonnet.

Refit

7. With assistance, fit bonnet. Fit, but do not tighten

bolts.

8. With assistance, connect bonnet support struts.
9. Connect washer tube, secure to clip.

10. Close bonnet, check alignment.
11. Open bonnet, tighten hinge bolts.
12. Close bonnet.

76

CHASSIS AND BODY

NEW RANGE ROVER

2

REPAIR

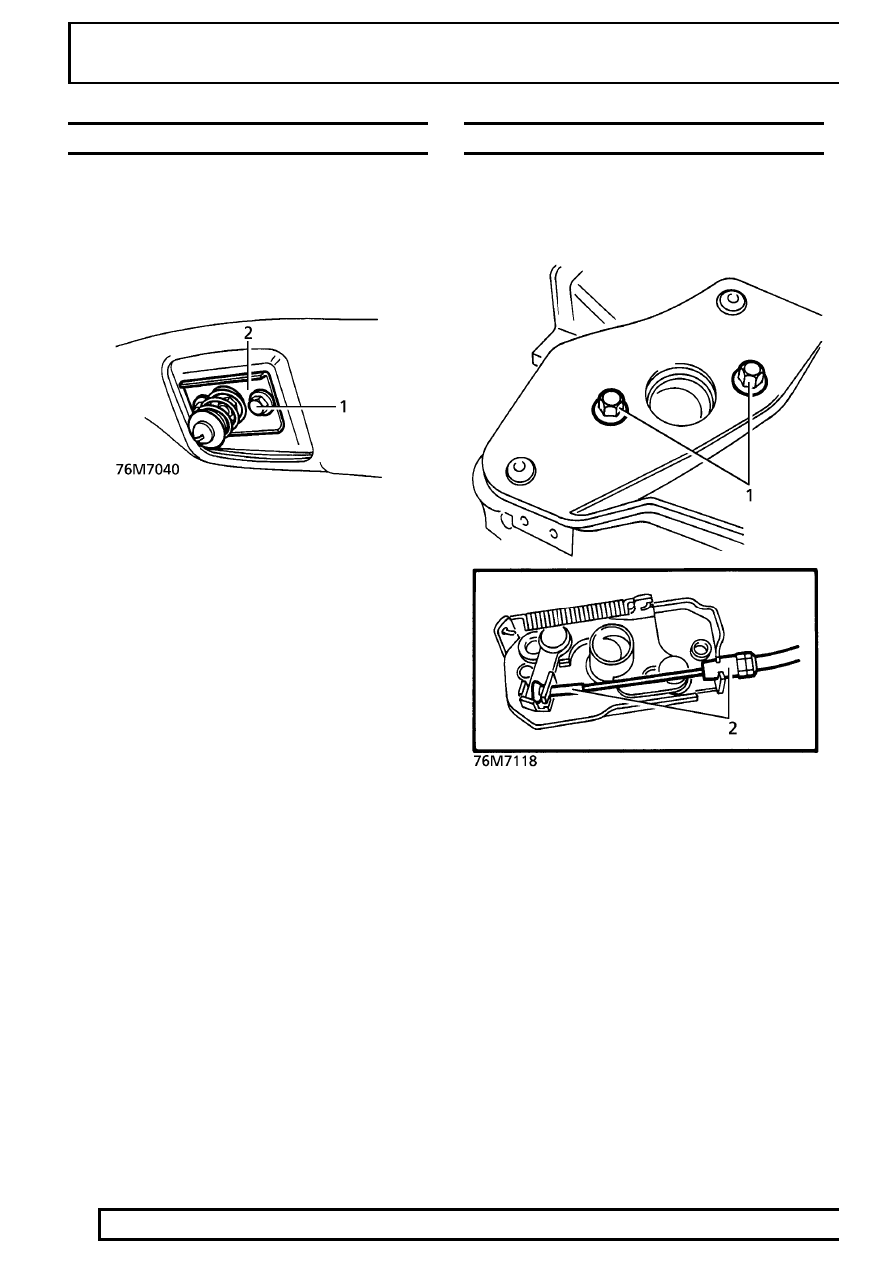

BONNET LOCK PIN

Service repair no - 76.16.24

Remove

1. Remove bolts securing lock pin to bonnet.
2. Remove pin.

Refit

3. Position lock pin to bonnet.
4. Fit bolts but do not tighten.
5. Close and open bonnet to align pin.
6. Secure pin with bolts.
7. Lubricate pin.

BONNET LOCK - LEFT HAND

Service repair no - 76.16.21

Remove

1. Remove bolts securing bonnet lock.

2. Release outer and inner cables from lock.
3. Remove lock.

Refit

4. Reverse removal procedure.

CHASSIS AND BODY

3

REPAIR

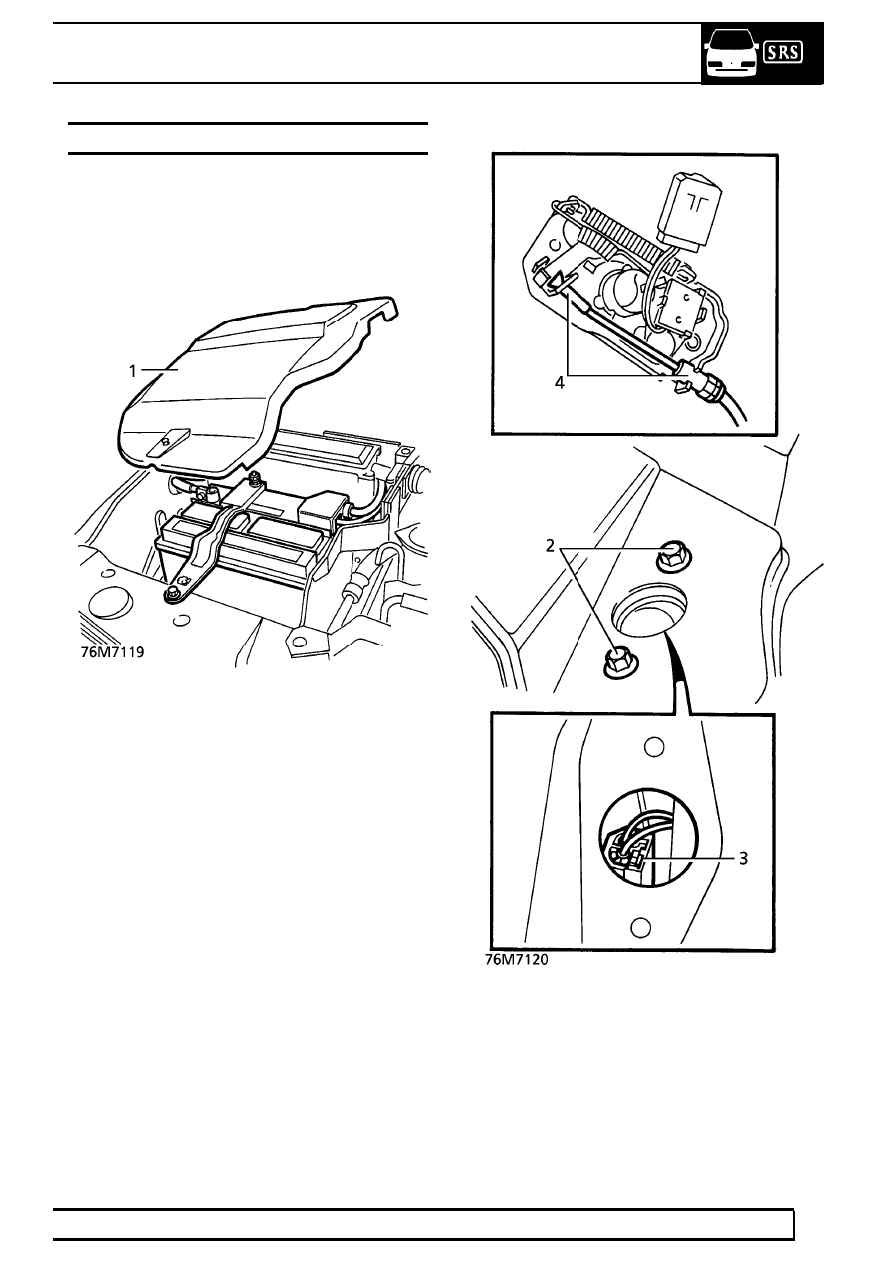

BONNET LOCK - RIGHT HAND

Service repair no - 76.16.25

Remove

1. Release 3 turnbuckles securing battery cover.

Remove cover

2. Remove 2 bolts securing bonnet lock to platform.

3. Manoeuvre lock and disconnect alarm switch

multiplug.

4. Release inner and outer cables from lock.
5. Remove lock.

Refit

6. Reverse removal procedure.

76

CHASSIS AND BODY

NEW RANGE ROVER

4

REPAIR

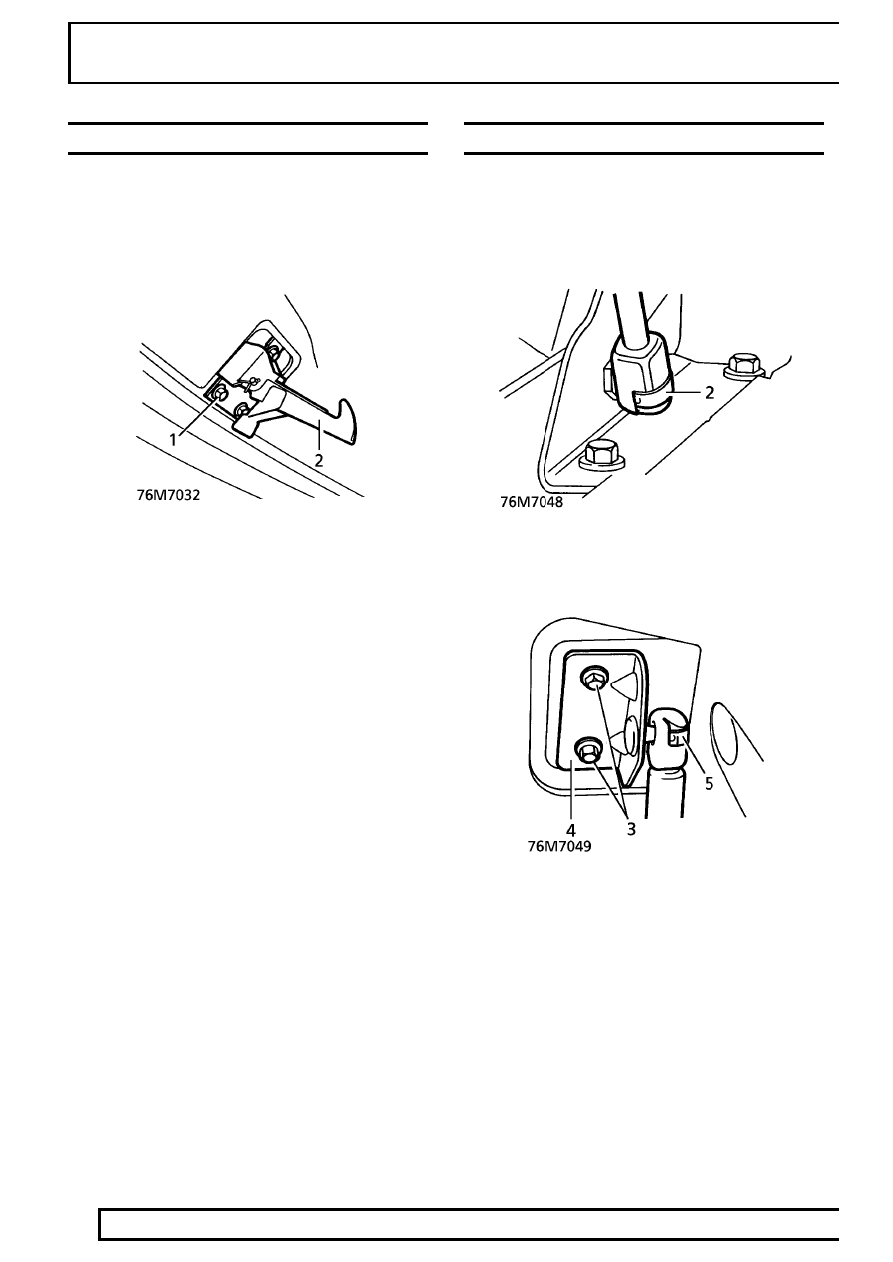

BONNET SAFETY CATCH

Service repair no - 76.16.34

Remove

1. Remove bolts securing safety catch to bonnet.
2. Remove safety catch.

Refit

3. Position catch to bonnet.
4. Fit bolts, do not tighten.
5. Close and open bonnet to align catch.
6. Secure catch with bolts.

BONNET STRUT

Service repair no - 76.16.14

Remove

1. Support bonnet in open position.
2. Release clip securing strut lower ball joint.

3. Remove screws securing strut bracket to bonnet.
4. Remove strut and bracket.

5. Remove strut from bracket.

Refit

6. Fit strut to bonnet bracket, fit to bonnet.
7. Secure strut to lower ball joint.
8. Fit bracket screws. Remove support, close

bonnet.
