SUPPLEMENTARY RESTRAINT SYSTEM

3

REPAIR

SRS HARNESS - SINGLE POINT SENSED SYSTEM

Service repair no - 76.73.73

The SRS harness is incorporated into the fascia
harness.

See ELECTRICAL, Repair.

SRS HARNESS - DISTRIBUTED SYSTEM

Service repair no - 76.73.73

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Remove battery.

See ELECTRICAL, Repair.

3. Remove centre console.

See CHASSIS AND

BODY, Repair.

4. Remove passenger air bag module.

See this

section.

5. Remove radio.

See ELECTRICAL, Repair.

6. Remove instrument pack binnacle.

See

INSTRUMENTS, Repair.

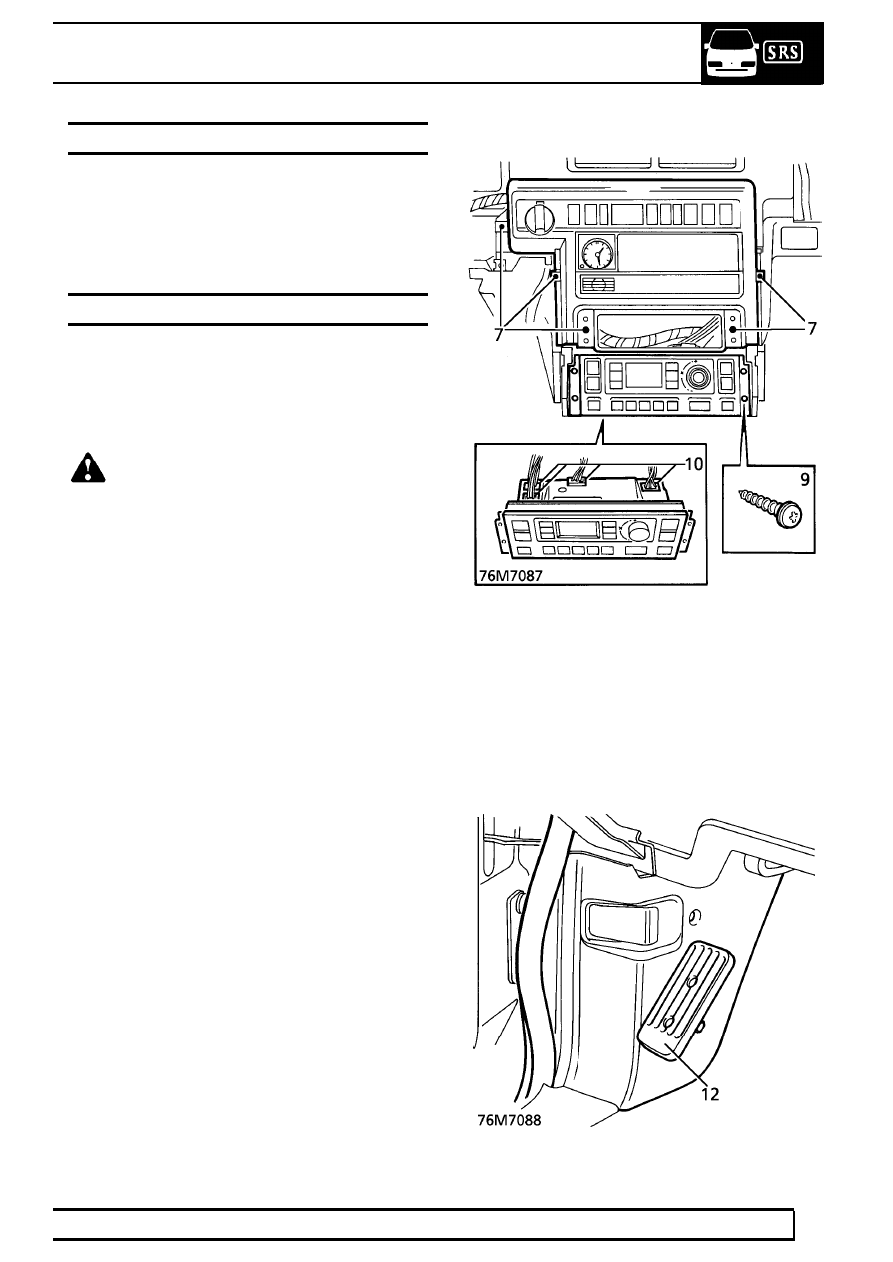

7. Remove 5 screws securing switch pack to

fascia.

8. Disconnect switches, clock and temperature

sensor. Remove switch pack.

9. Remove 4 screws securing heater control panel.

10. Disconnect multiplugs. Remove control panel.
11. Release door aperture seal adjacent to A post

lower trim panels.

12. Driver’s side - LHD automatic vehicles only:

Remove 3 bolts securing foot rest. Remove foot
rest.

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

4

REPAIR

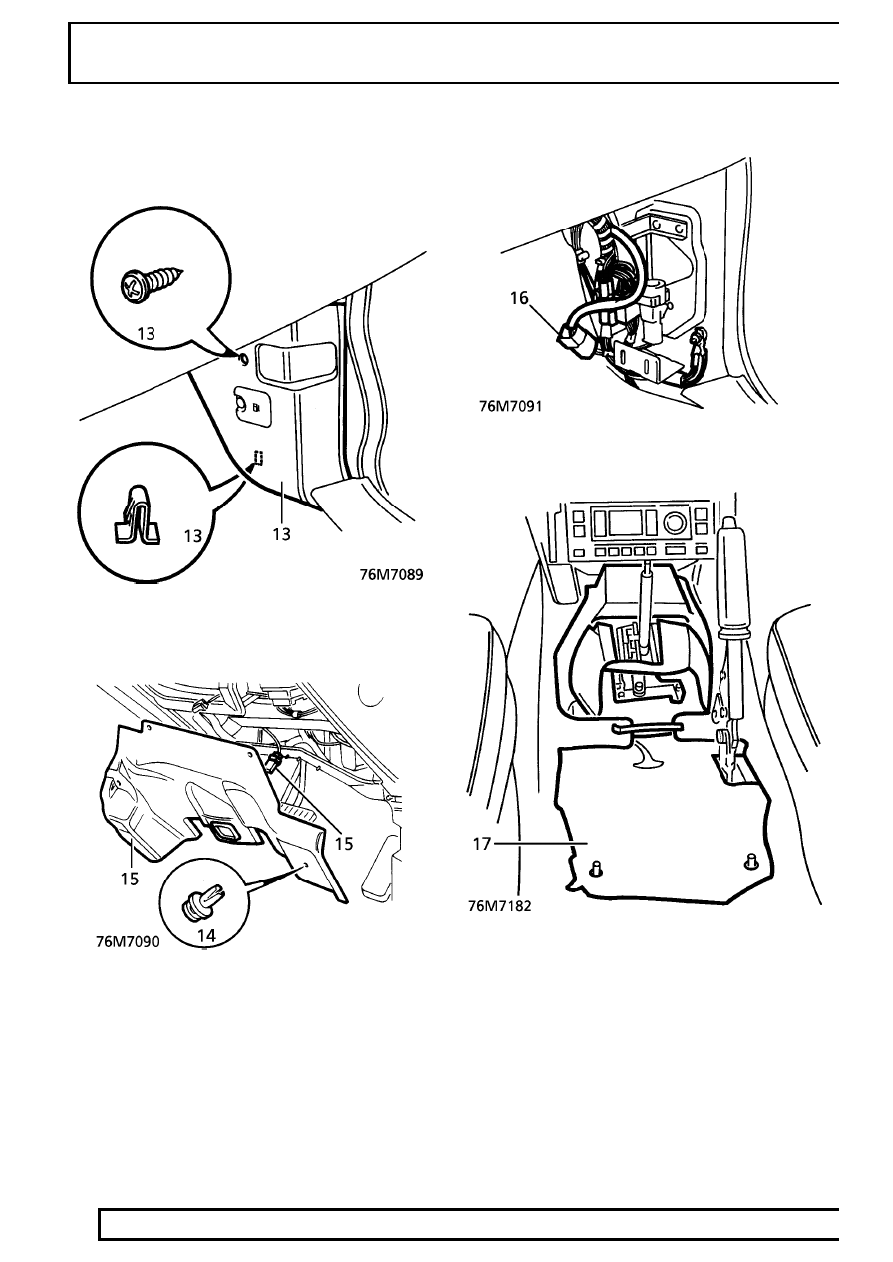

13. Remove screw securing each A post lower trim

panel. Release panels from sprag clips. Remove
both trim panels.

14. Remove 4 scrivet fasteners securing drivers side

lower closing panel.

15. Disconnect footwell lamp multiplug. Remove

closing panel.

16. Disconnect SRS harness from main harness.

Release multiplug from clip.

17. Remove sound deadener pad from transmission

tunnel.

18. Disconnect multiplug from SRS ECU. Release 3

harness clips.

19. Remove both front wheel arch liners.

See

CHASSIS AND BODY, Repair.

SUPPLEMENTARY RESTRAINT SYSTEM

5

REPAIR

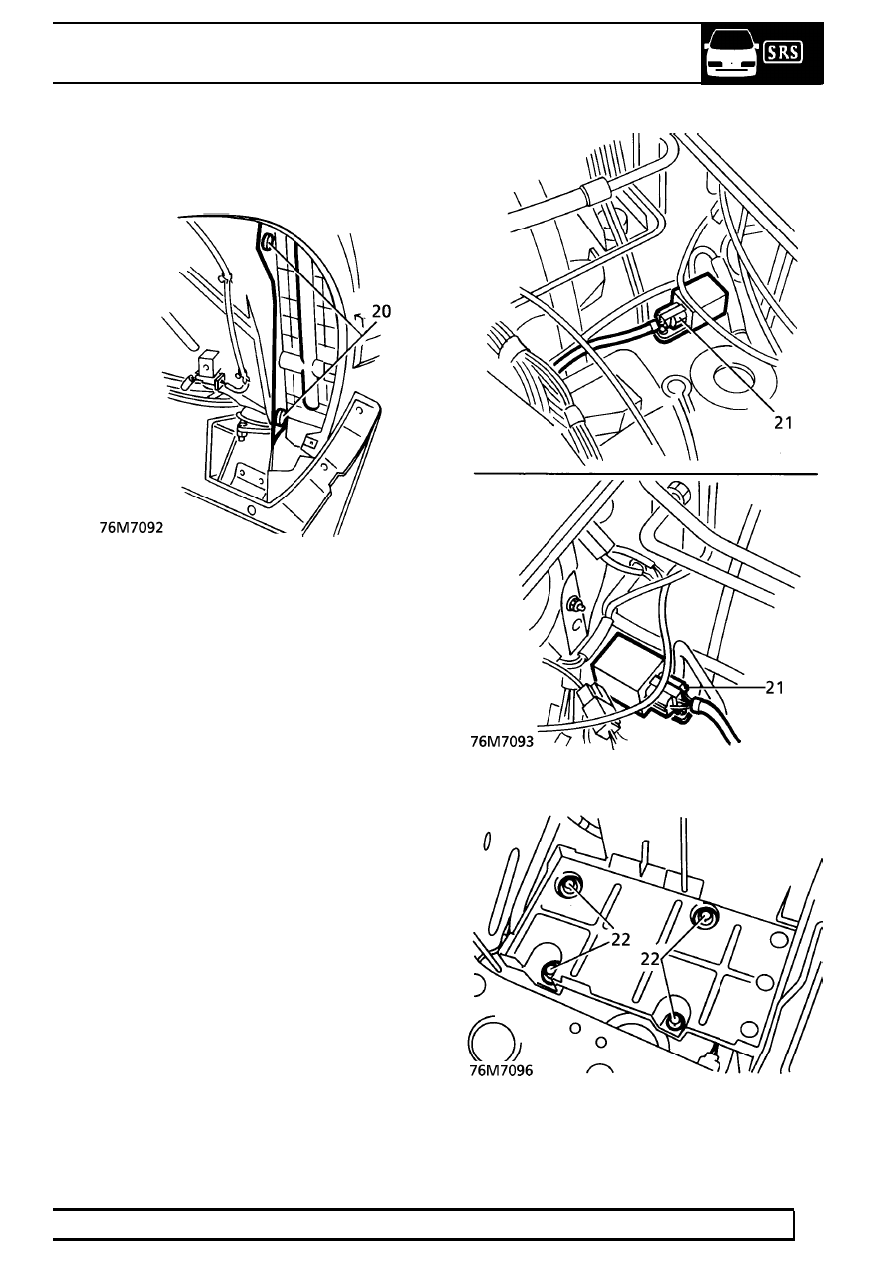

20. Remove 2 trim studs securing air cleaner baffle

beneath LH wheel arch. Remove baffle.

21. Disconnect both SRS crash sensor multiplugs.

22. Remove 4 bolts securing battery tray.

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

6

REPAIR

23. Remove 2 bolts securing air cleaner to valance.
24. Raise air cleaner and battery tray to gain access

to crash sensor harness clips.

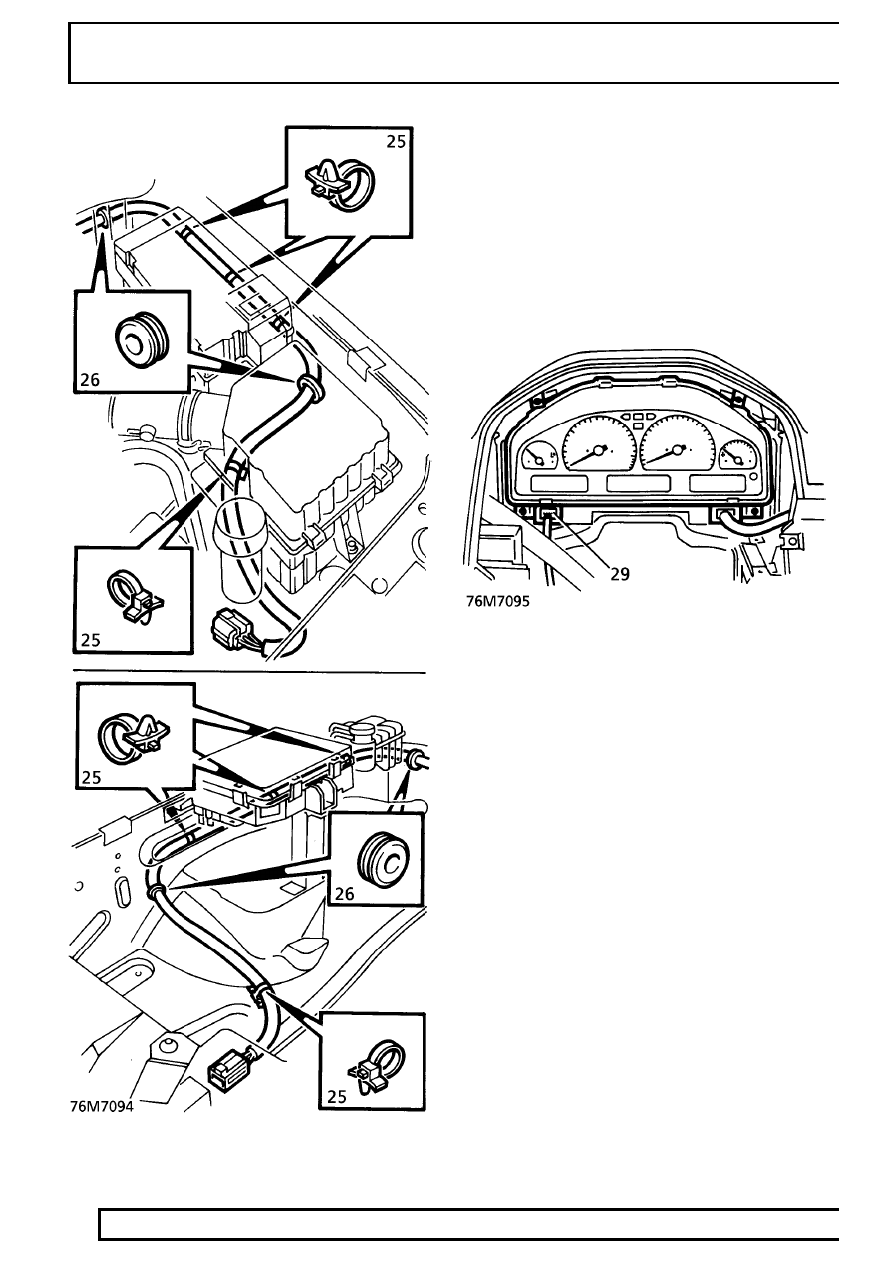

25. Release clips securing each crash sensor

harness to valance.

26. Release harness grommets. Feed both

harnesses through valance into wheel arches.

27. Release 3 clips securing each crash sensor

harness to underside of wheel arches.

28. Release harness bulkhead grommets. Feed

harnesses through bulkhead into passenger
compartment.

29. Disconnect SRS multiplug from instrument pack.
