88 - INSTRUMENTS

CONTENTS

Page

REPAIR

INSTRUMENT BINNACLE

1

...................................................................................

CLOCK

2

.................................................................................................................

COOLANT TEMPERATURE SENSOR - V8 - UP TO 99MY

3

................................

COOLANT TEMPERATURE SENSOR - DIESEL

3

................................................

INSTRUMENT PACK

4

...........................................................................................

FUEL TANK SENDER UNIT

4

................................................................................

FUEL TANK SENDER UNIT - ADVANCED EVAPS

5

............................................

INSTRUMENTS

1

REPAIR

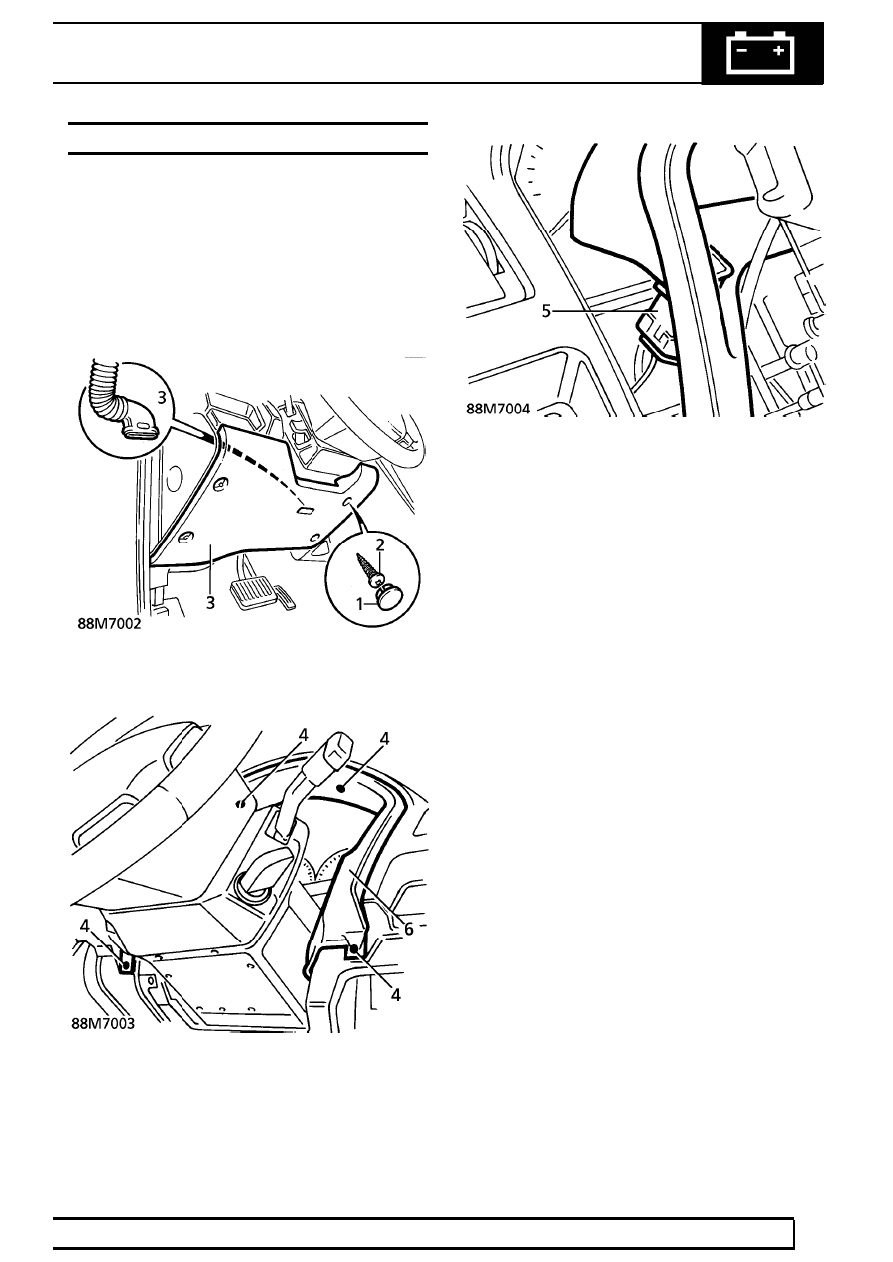

INSTRUMENT BINNACLE

Service repair no - 88.20.02

Remove

1. Remove covers from screws securing fascia

closing panel.

2. Remove 4 screws, release fascia closing panel.
3. Disconnect drivers lap vent duct. Remove fascia

closing panel.

4. Remove 4 screws securing instrument binnacle

to fascia.

5. Release binnacle from fascia. Disconnect fuel

filler flap release switch multiplug.

6. Remove binnacle.

Refit

7. Position binnacle.
8. Connect multiplug to fuel filler flap release

switch. Align to fascia.

9. Fit screws securing instrument binnacle to

fascia.

10. Position fascia closing panel. Connect drivers

lap vent.

11. Align closing panel. Secure with screws.
12. Fit screw covers.

88

INSTRUMENTS

NEW RANGE ROVER

2

REPAIR

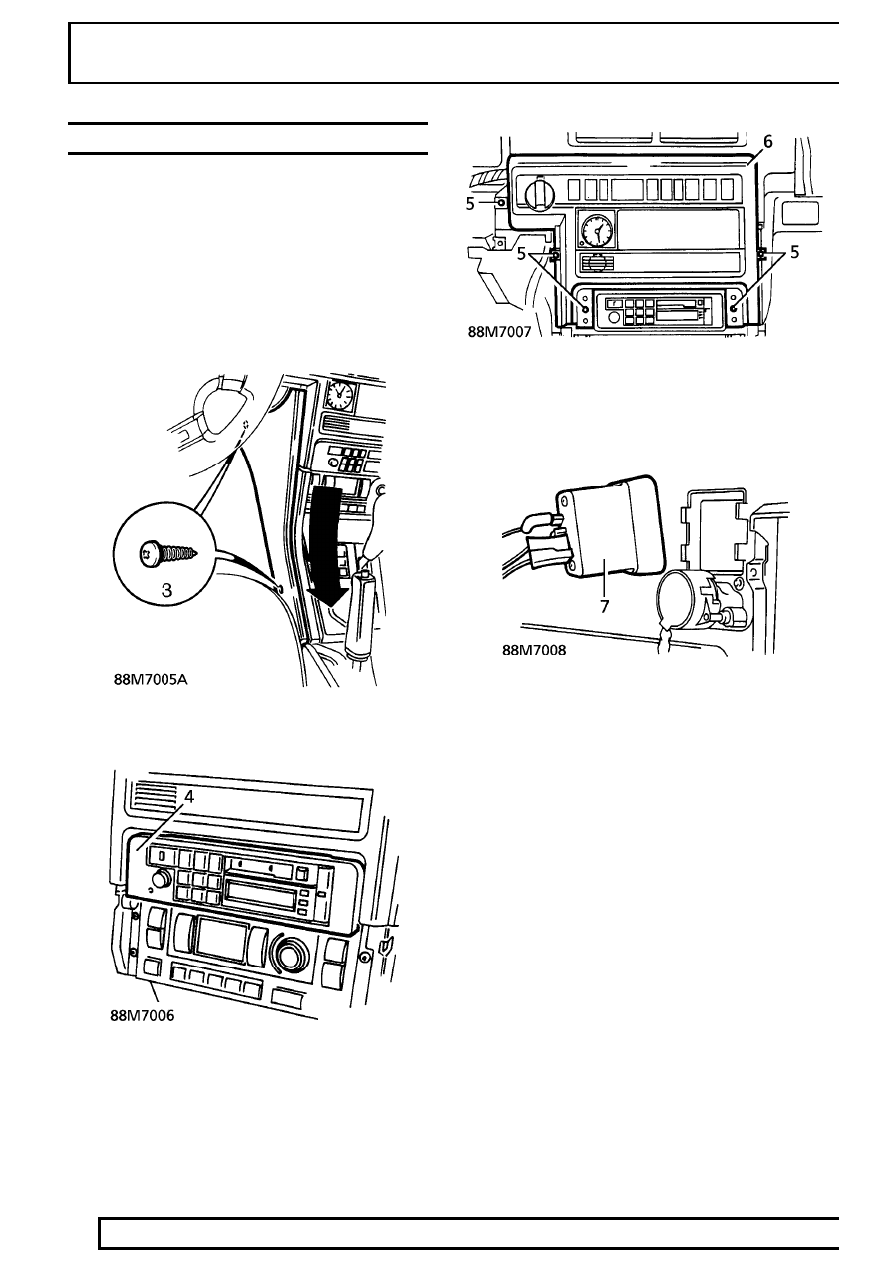

CLOCK

Service repair no - 88.15.07

Remove

1. Remove instrument pack binnacle.

See this

section.

2. Move both front seats to the fully rearward

position.

3. Remove screws securing each side panel to

centre console, release sprag clips from fascia
switch pack. Remove side panels.

4. Remove radio applique.

5. Remove 5 screws securing switch pack.

6. Release switch pack from fascia.
7. Disconnect multiplug and Lucar connector from

clock.

8. Release clips. Remove clock from switch pack.

Refit

9. Reverse removal procedure.
