Range Rover. Manual - part 327

ELECTRICAL

49

REPAIR

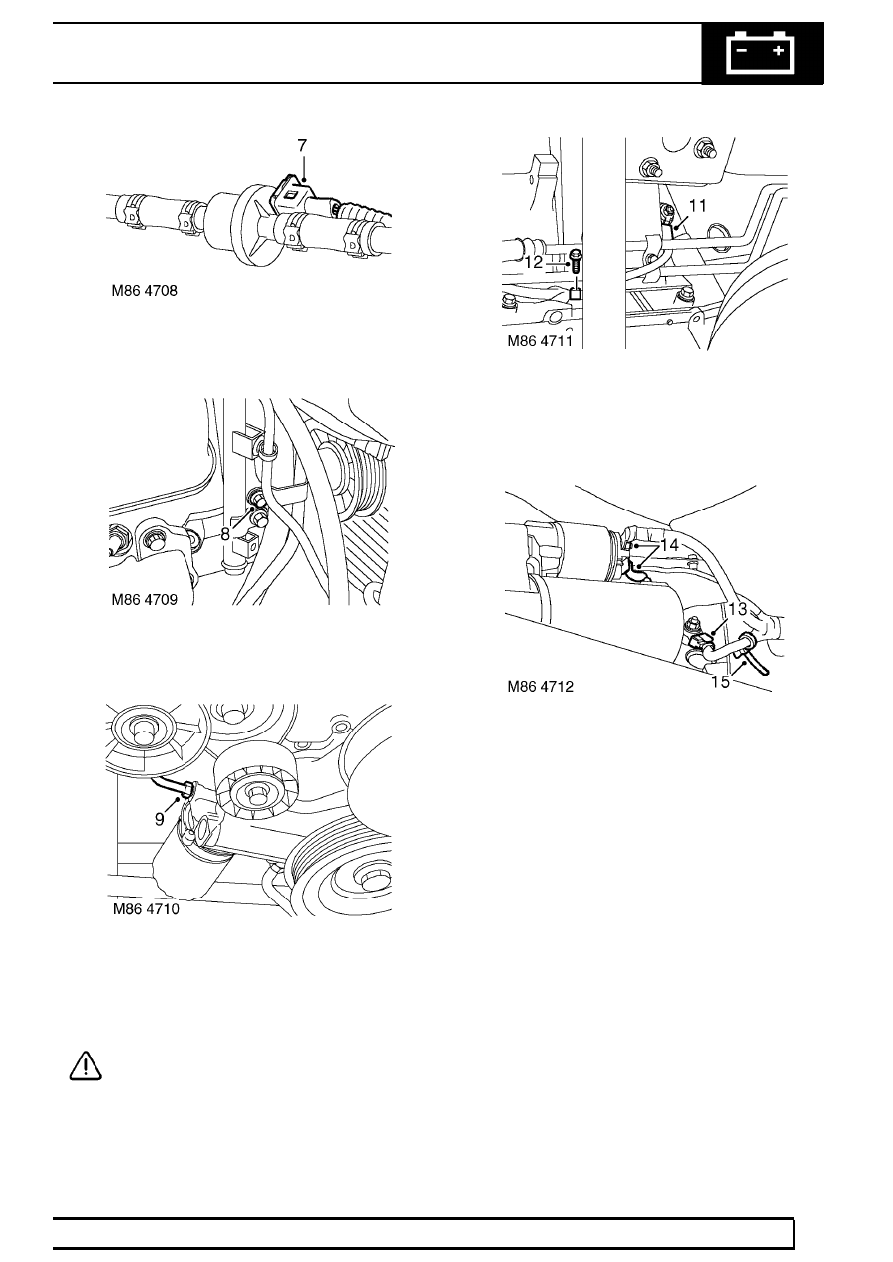

7. Disconnect multiplug from purge valve.

8. Remove bolt securing engine oil cooler return

pipe to alternator mounting bracket.

9. Loosen engine oil cooler return pipe union from

oil pump.

10. Release return pipe, remove and discard ’O’

ring.

CAUTION: Plug the connections.

11. Disconnect multiplug from LH KS.
12. Remove bolt securing harness ’P’ clip to cylinder

block.

13. Disconnect multiplug from RH KS.
14. Remove nut securing battery lead to starter

solenoid, release lead and disconnect Lucar
from solenoid.

15. Release clip securing harness to engine RH

mounting bracket.

86

ELECTRICAL

NEW RANGE ROVER

50

REPAIR

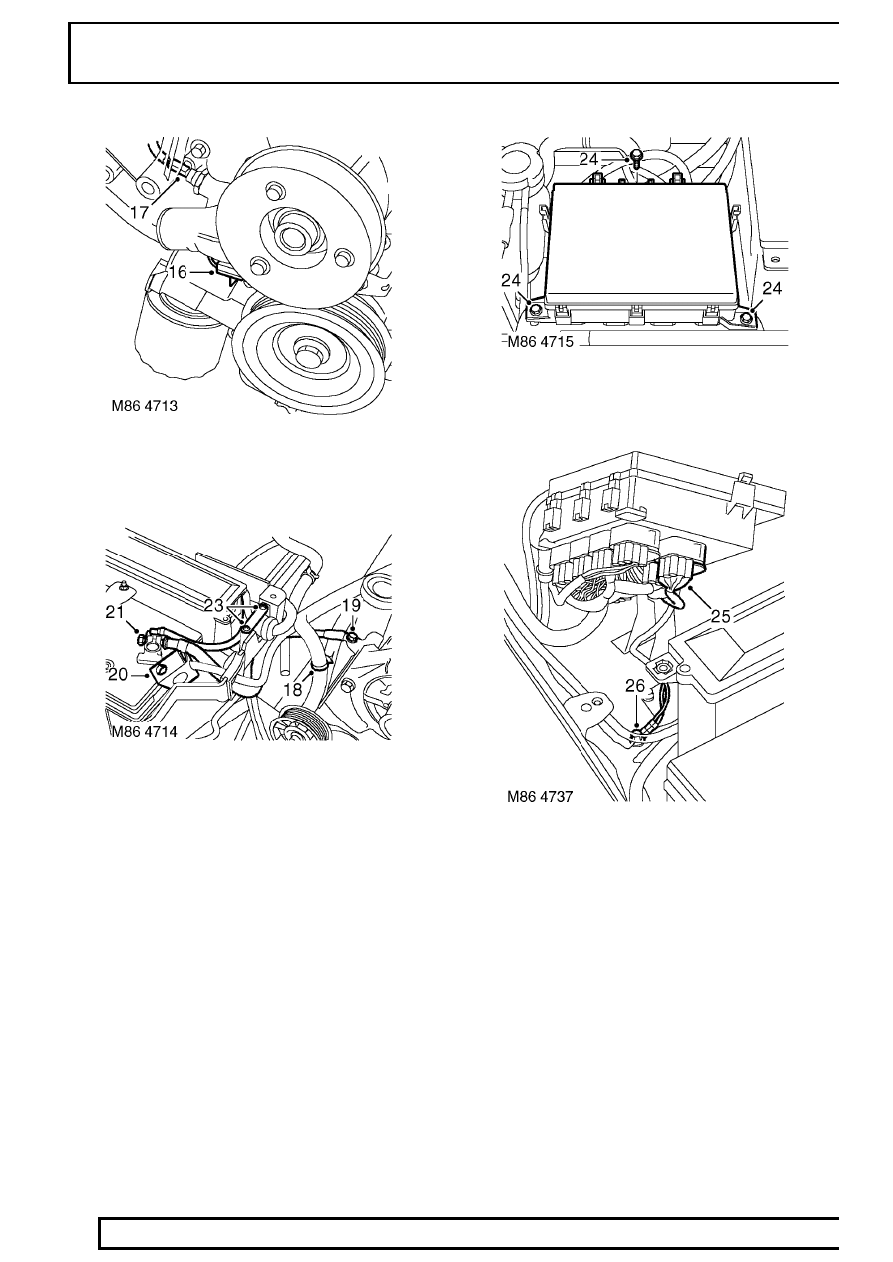

16. Disconnect multiplug from CMP sensor.
17. Disconnect Lucar from oil pressure switch.

18. Release clip securing harness to coolant rail.
19. Remove bolt securing engine earth lead and

position lead aside.

20. Release cover from battery positive terminal.
21. Remove nut securing positive lead to battery

terminal, release fuse box feed lead, and
disconnect positive lead from battery terminal.

22. Release positive lead from battery carrier.
23. Remove 2 screws and remove harness clamp

from battery carrier.

24. Remove 3 bolts securing under bonnet fuse box.

25. Disconnect engine harness multiplug from fuse

box.

26. Remove nut and disconnect 2 earth leads from

RH wing valance.

ELECTRICAL

51

REPAIR

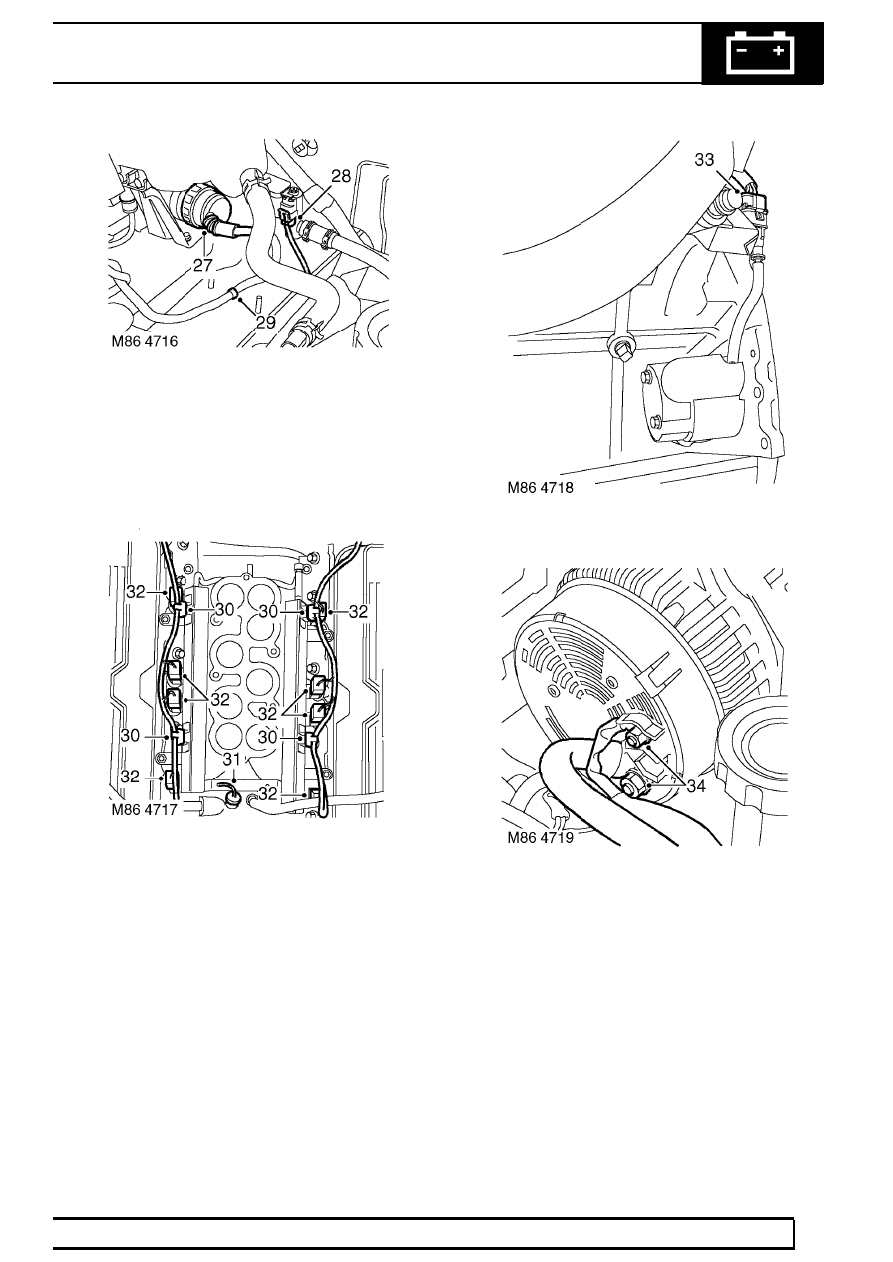

27. Disconnect engine harness multiplug from main

harness.

28. Disconnect multiplug from purge control vent

valve.

29. Release clip securing harness to RH wing

valance.

30. Release harness clips from fuel rail and heater

coolant pipe.

31. Disconnect multiplug from ECT sensor.
32. Disconnect multiplugs from fuel injectors.

33. Disconnect multiplug from CKP sensor.

34. Remove 2 nuts securing engine harness to

alternator.

86

ELECTRICAL

NEW RANGE ROVER

52

REPAIR

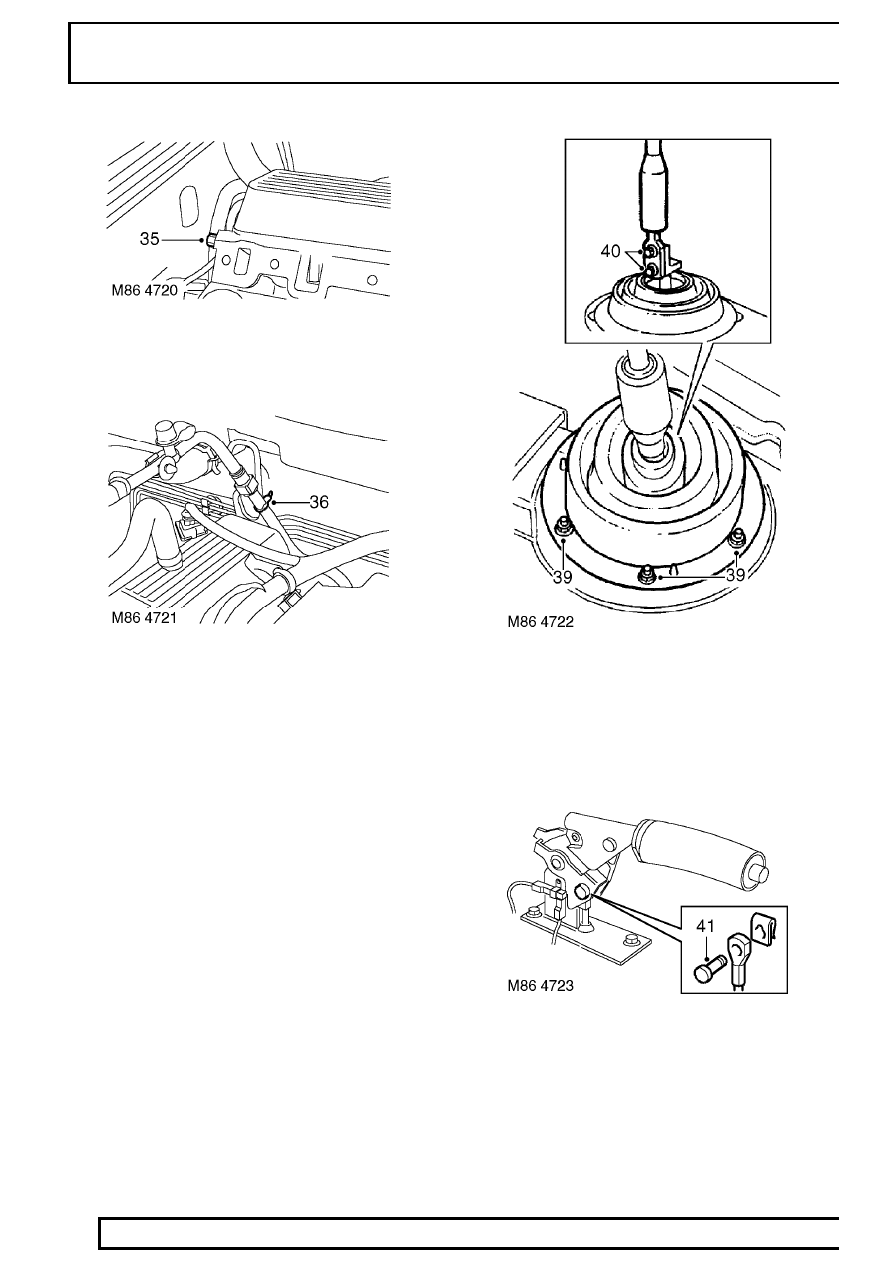

35. Remove bolt securing engine harness ’P’ clip to

rear of LH cylinder head.

36. Remove cable tie securing purge pipe to engine

rear lifting eye.

37. Models with automatic gearbox: Remove

window switch pack.

See this section.

38. Models with manual gearbox: Remove centre

console.

See CHASSIS AND BODY, Repair.

39. Models with manual gearbox: Remove 6 nuts

securing gear lever gaiter ring and remove gaiter
ring and gaiter.

40. Models with manual gearbox: Remove 2 bolts

securing gear lever and remove lever.

41. With handbrake released, remove clip and clevis

pin securing handbrake cable to handbrake.

42. Remove chassis crossmember.

See CHASSIS

AND BODY, Repair.
