ELECTRICAL

37

REPAIR

10. Release control arms.
11. Remove 4 bolts securing window lift panel.
12. Remove panel.

Disassemble

13. Release door latch remote cable from panel clip.
14. Remove 2 screws securing door latch remote.

Release remote.

15. Release sill locking button rod from 2 clips.
16. Remove sill button bellcrank securing screw.
17. Remove 2 studs securing door latch.
18. Position latch remote and sill button assembly

aside.

19. Remove 3 plastic clips and 2 plastic nuts from

panel.

Assemble

20. Fit 3 plastic clips and 2 plastic nuts to panel.
21. Position latch remote and sill button assembly.
22. Align sill button bellcrank. Secure with screw.
23. Secure sill button link to panel clips.
24. Position door latch remote. Secure with screws.
25. Secure door latch remote cable to panel clip.
26. Align latch. Secure with studs.

Refit

27. Apply grease to channels and control arms.

See

LUBRICANTS, FLUIDS AND CAPACITIES,
Information.

28. Reverse removal procedure.

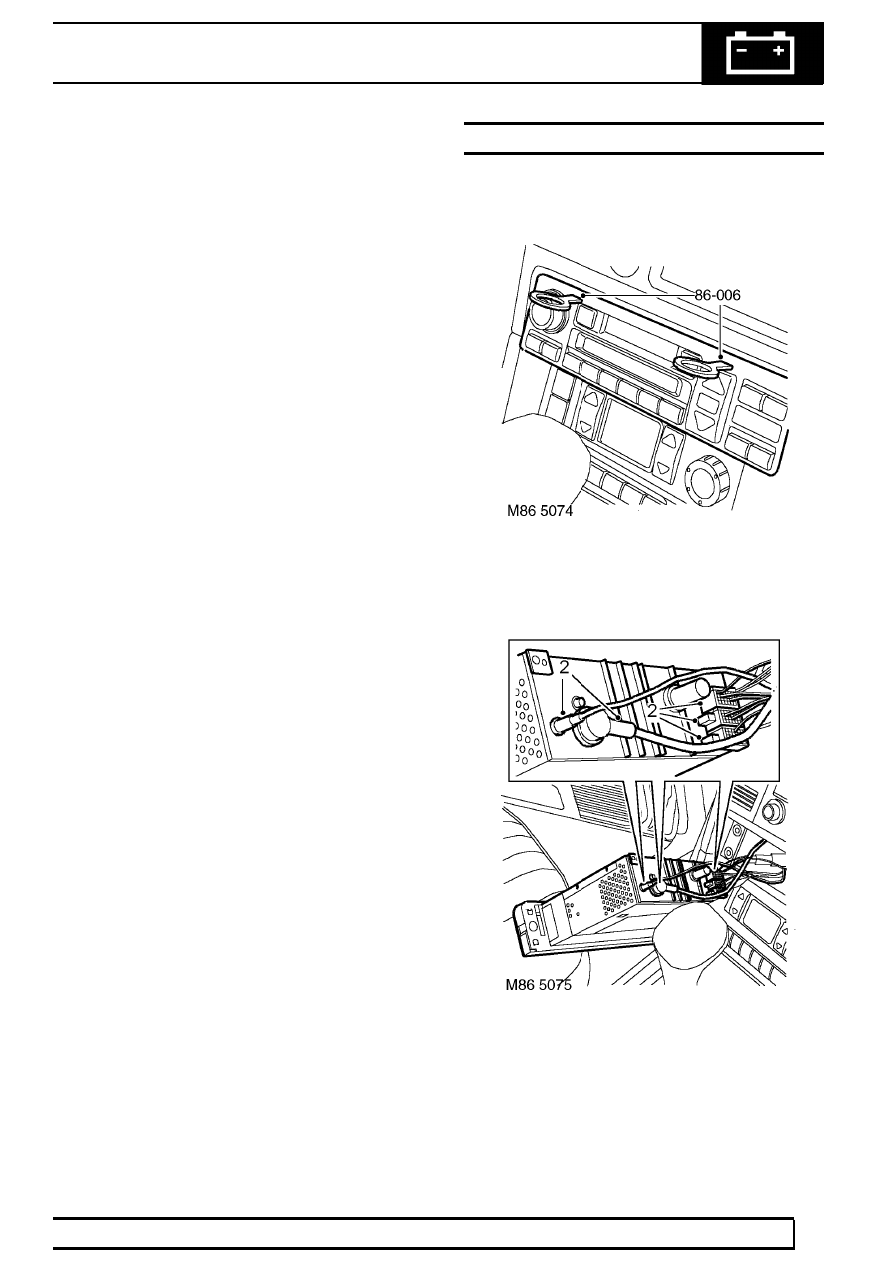

RADIO

Service repair no - 86.50.03

Remove

1. Using tool 86-006 release radio from centre

console.

2. Disconnect 3 multiplugs and 2 aerial

connections from radio and remove radio.

Refit

3. Position radio to centre console and connect 3

multiplugs and 2 aerial connections.

86

ELECTRICAL

NEW RANGE ROVER

38

REPAIR

4. Fit radio to centre console and secure clips.
5. Enter security code and check radio for correct

operation.

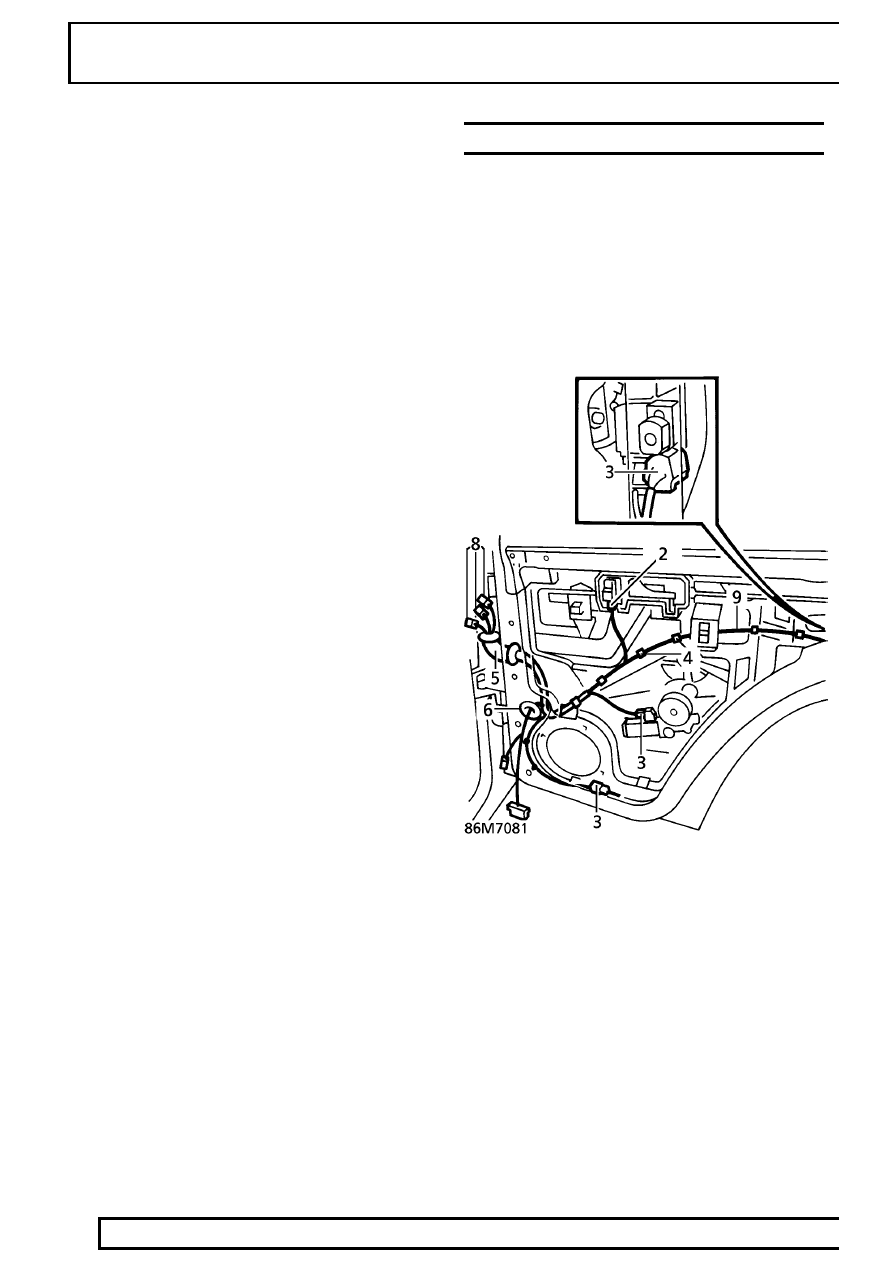

HARNESS - REAR DOOR

Service repair no - 86.25.21

Remove

1. Remove rear door plastic sheet.

See CHASSIS

AND BODY, Repair.

2. Release window lift switch from location and

disconnect multiplug.

3. Disconnect multiplugs from door lock, puddle

lamp and window lift motor.

4. Release 8 clips securing harness to window lift

panel and inner door skin.

5. Release harness protection sheath from door

and ’B/C’ post.

6. Release grommet and feed amplifier/speaker

harness into door.

7. Remove harness from door.
8. Release harness from ’B/C’ post to access 3

multiplugs. Disconnect multiplugs.

9. Remove rear door harness.

Refit

10. Reverse removal procedure.

ELECTRICAL

39

REPAIR

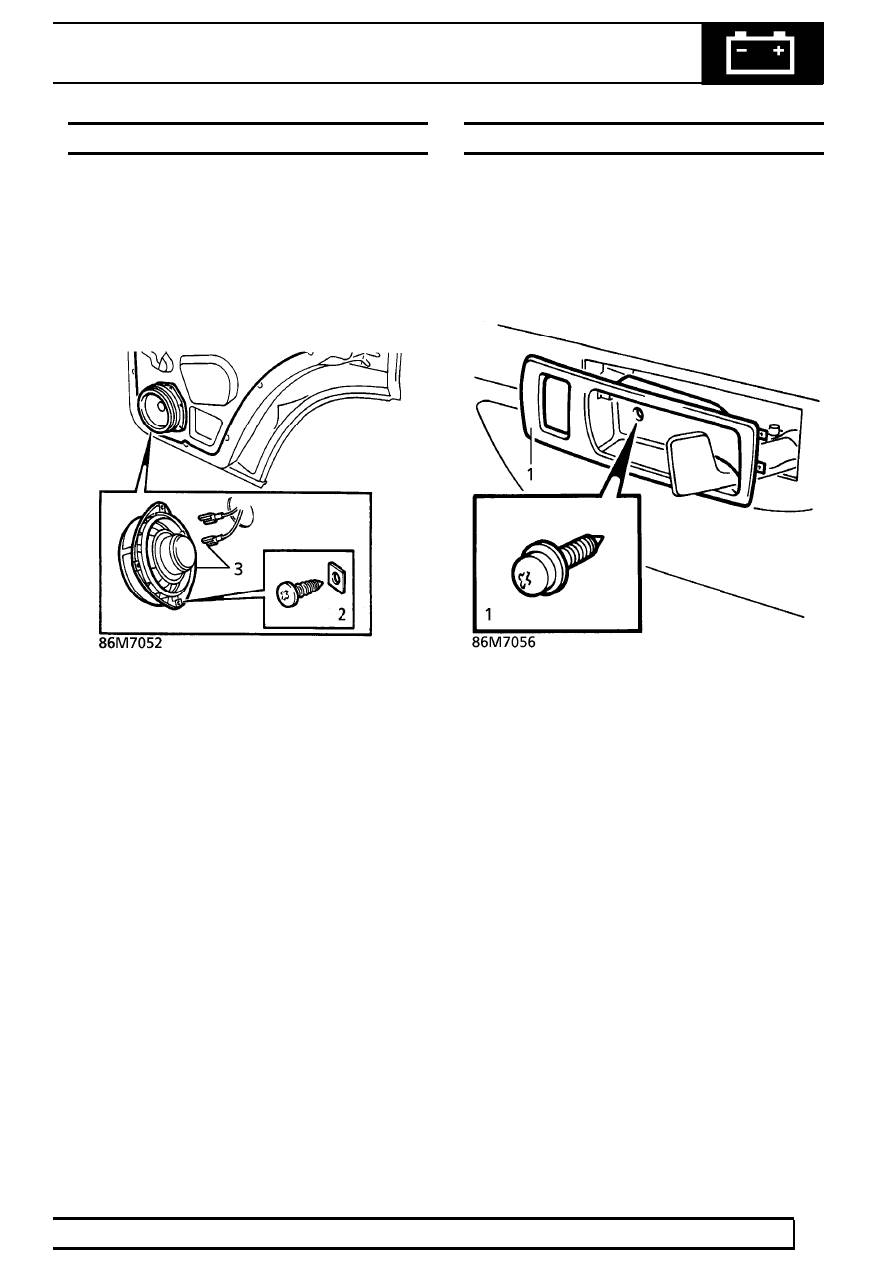

SPEAKER - REAR DOOR

Service repair no - 86.50.12

Remove

1. Remove rear door trim casing.

See CHASSIS

AND BODY, Repair.

2. Remove 4 screws securing rear door speaker.

3. Release speaker. Disconnect terminals. Remove

speaker.

Refit

4. Reverse removal procedure.

REAR WINDOW - DOOR SWITCH

Service repair no - 86.25.10

Remove

1. Remove screw securing handle escutcheon to

rear door trim casing. Remove escutcheon.

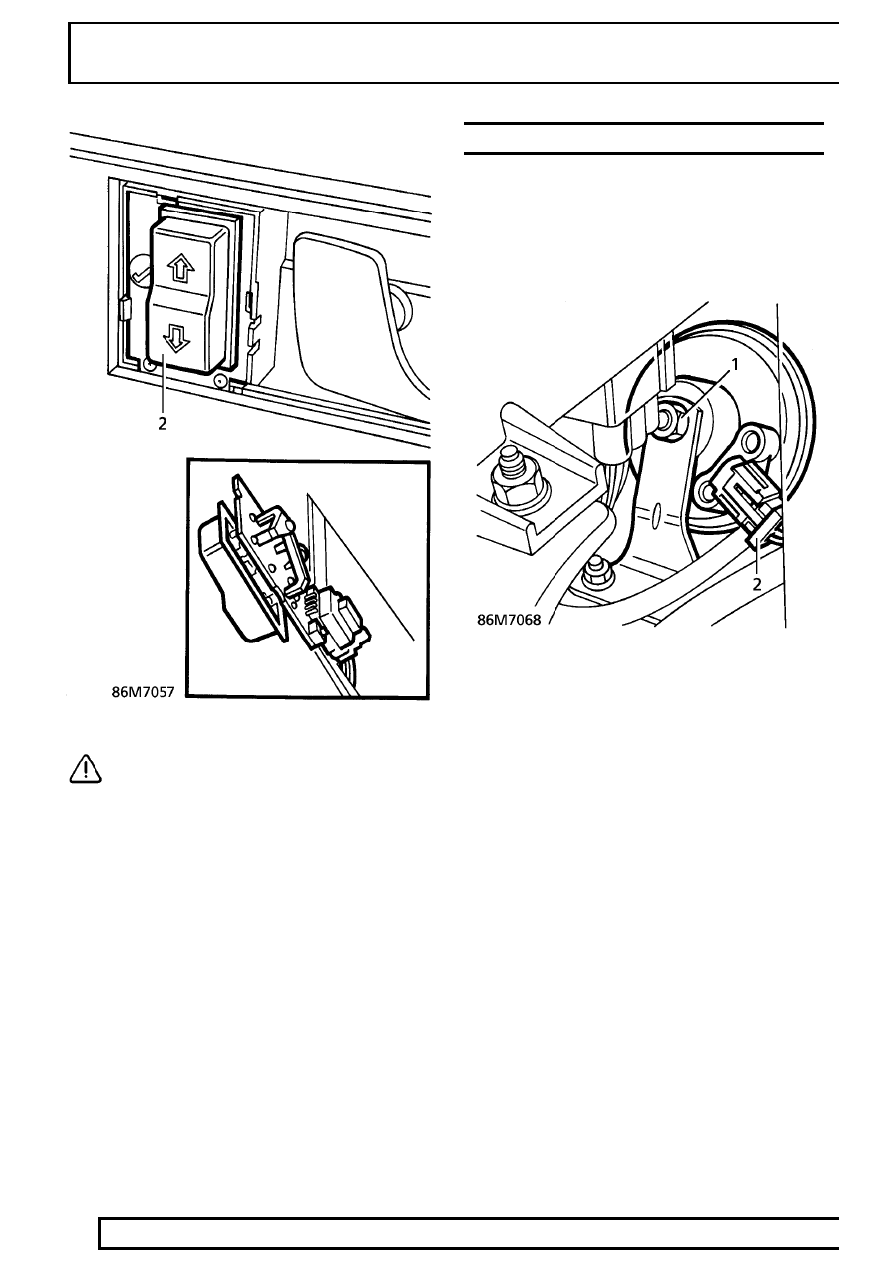

2. Release switch from location. Disconnect

multiplug.

86

ELECTRICAL

NEW RANGE ROVER

40

REPAIR

CAUTION: Do not allow multiplug to drop
behind trim casing.

Refit

3. Reverse removal procedure.

SOUNDER - ANTI-THEFT

Service repair no - 86.55.87

Remove

1. Remove nut securing sounder to bracket.

2. Disconnect sounder multiplug.

Refit

3. Reverse removal procedure.
