ELECTRICAL

33

REPAIR

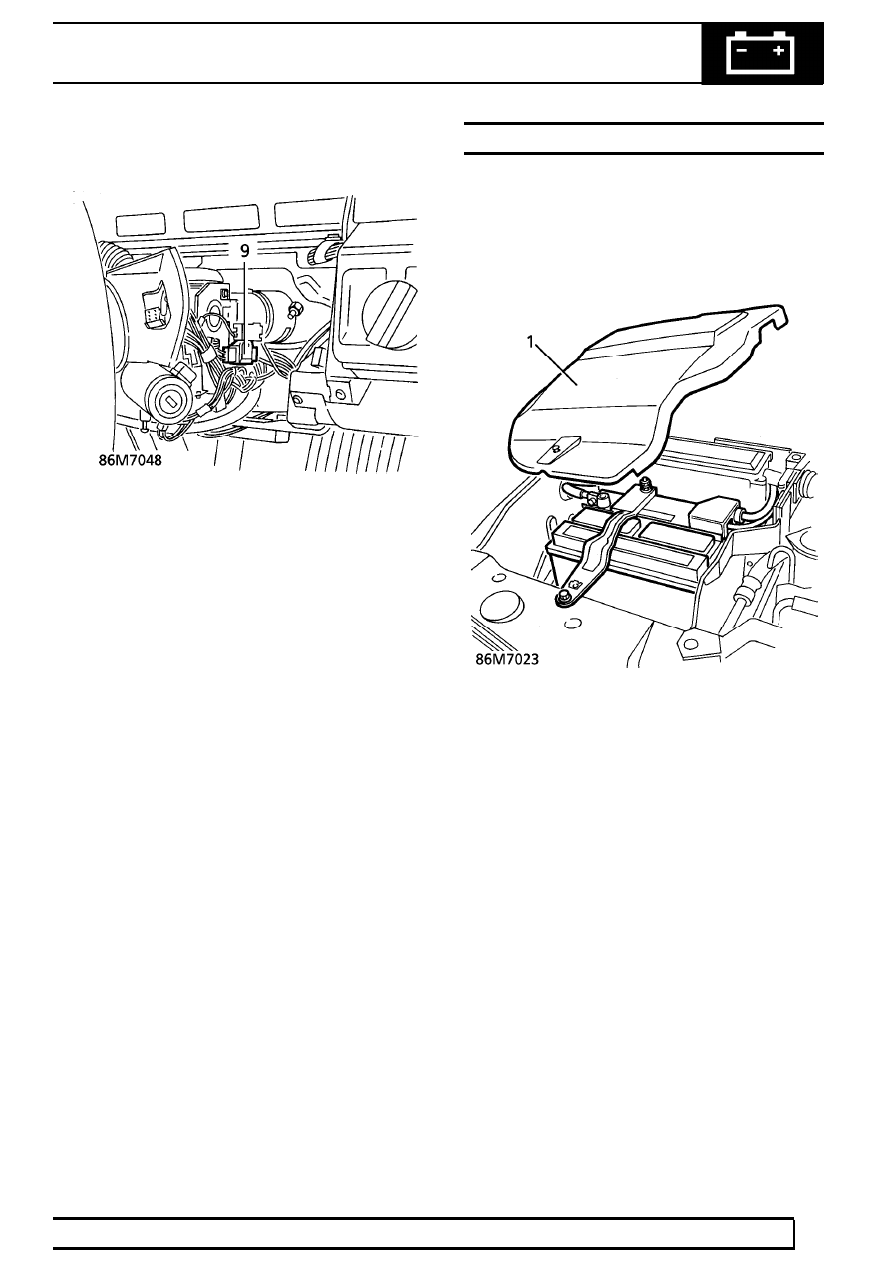

8. Release harness clip from steering column.
9. Release switch multiplug from bracket.

10. Remove ignition switch.

Refit

11. Reverse removal procedure.

INDICATOR - FRONT

Service repair no - 86.40.42

Remove

1. RH indicator only: Release battery cover

fixings. Remove cover.

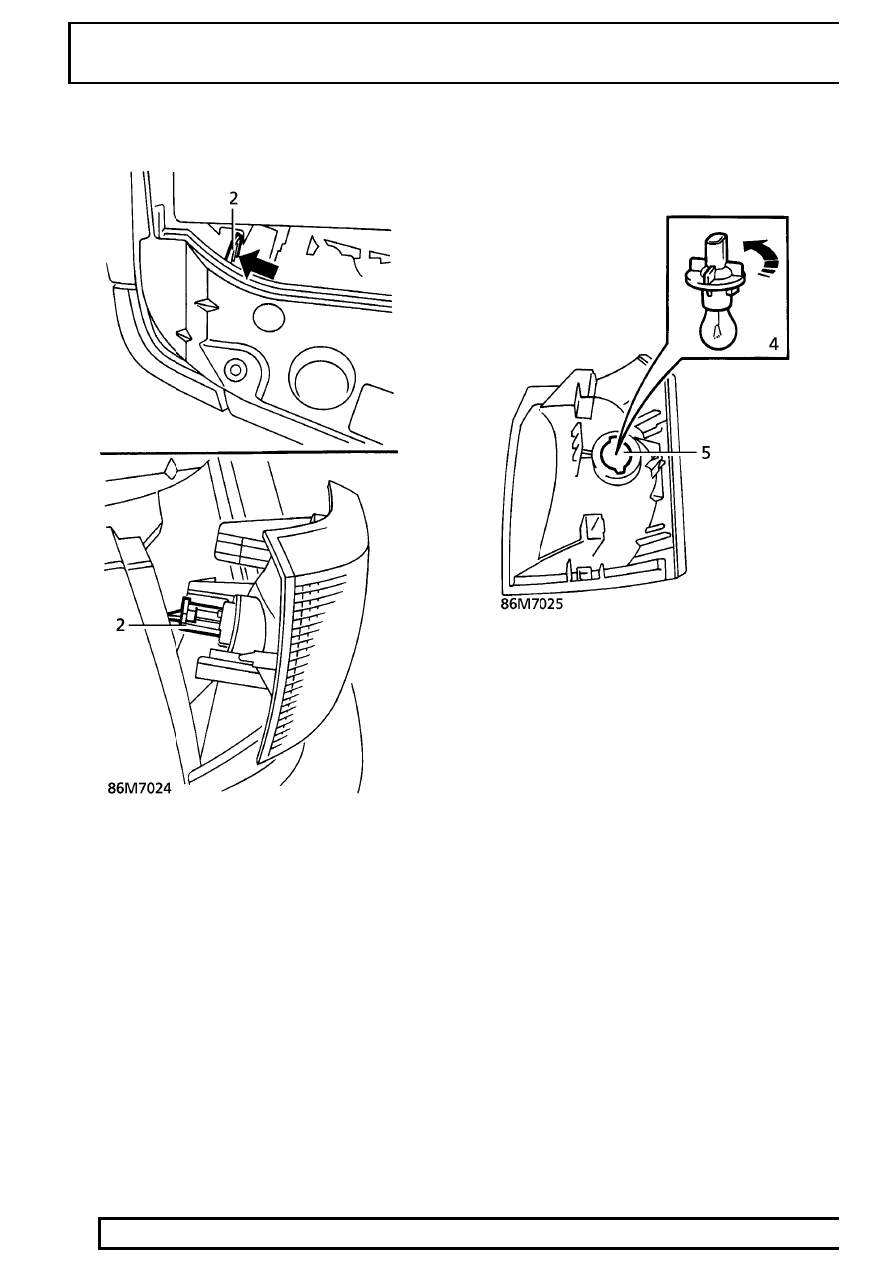

2. Release lamp retaining clip. Disconnect

multiplug.

86

ELECTRICAL

NEW RANGE ROVER

34

REPAIR

3. Remove indicator unit. Remove bulb holder.

Bulb replacement

4. Rotate bulb holder anti-clockwise. Release from

lamp.

5. Remove bulb from holder.
6. Fit bulb to holder.
7. Position bulb holder to lamp. Rotate clockwise to

secure.

Refit

8. Reverse removal procedure.

ELECTRICAL

35

REPAIR

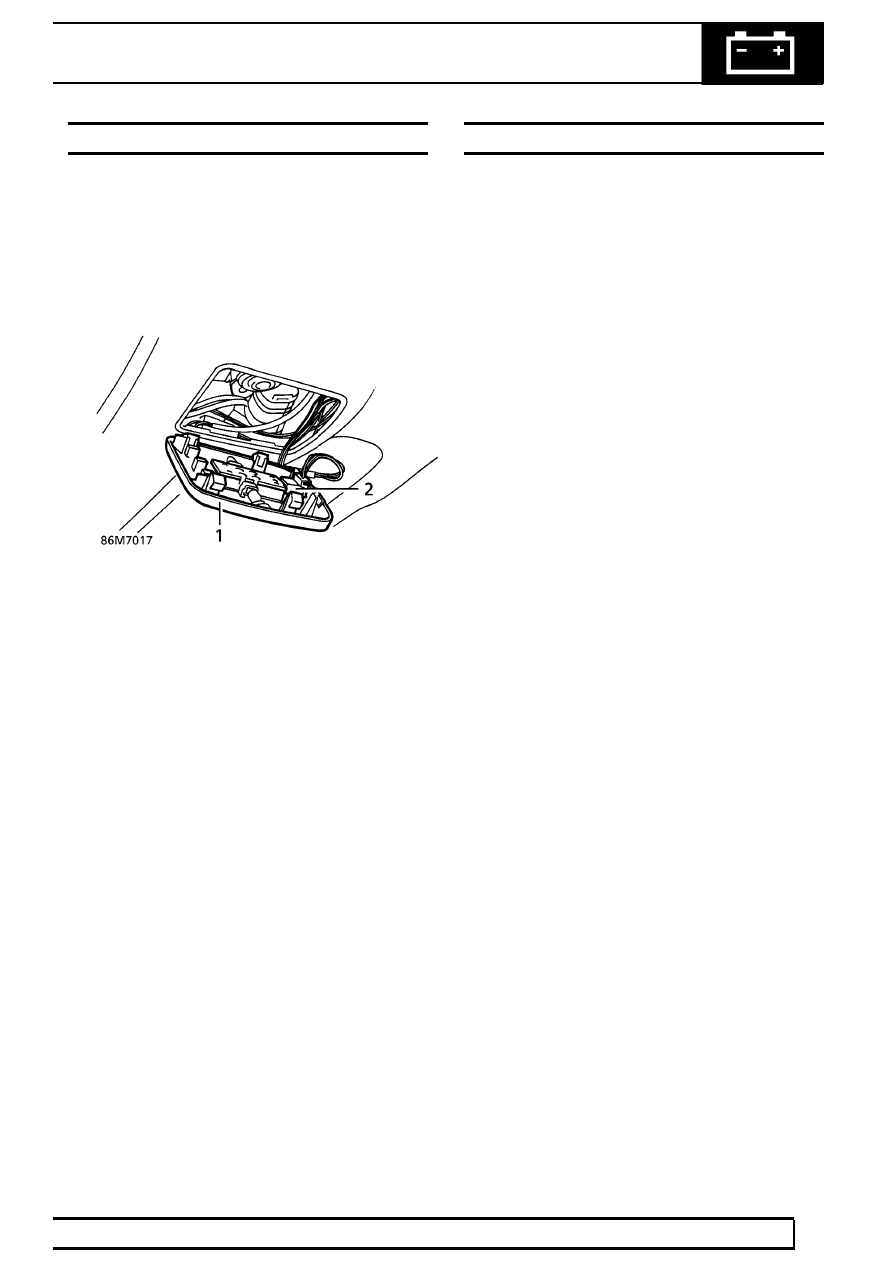

MAP/COURTESY LAMP - FRONT

Service repair no - 86.45.14

Remove

1. Release lamp unit from headlining.
2. Disconnect lamp multiplug.
3. Remove lamp unit.

Refit

4. Reverse removal procedure.

MOTOR AND CONTROL UNIT - FRONT DOOR

Service repair no - 86.25.01

Remove

1. Remove front door glass.

See CHASSIS AND

BODY, Repair.

2. Disconnect window lift motor harness connector.
3. Remove rivet securing regulator runner to door

panel.

4. Remove 3 rivets securing regulator to door.

Remove regulator assembly.

5. Remove 3 screws securing window lift motor.

Remove motor.

Refit

6. Fit window lift motor to regulator, secure with 3

screws.

7. Fit regulator assembly. Secure with rivets.
8. Align regulator runner to door panel. Secure with

rivet.

9. Reconnect window lift motor harness connector.

10. Refit front door glass.

See CHASSIS AND

BODY, Repair.

86

ELECTRICAL

NEW RANGE ROVER

36

REPAIR

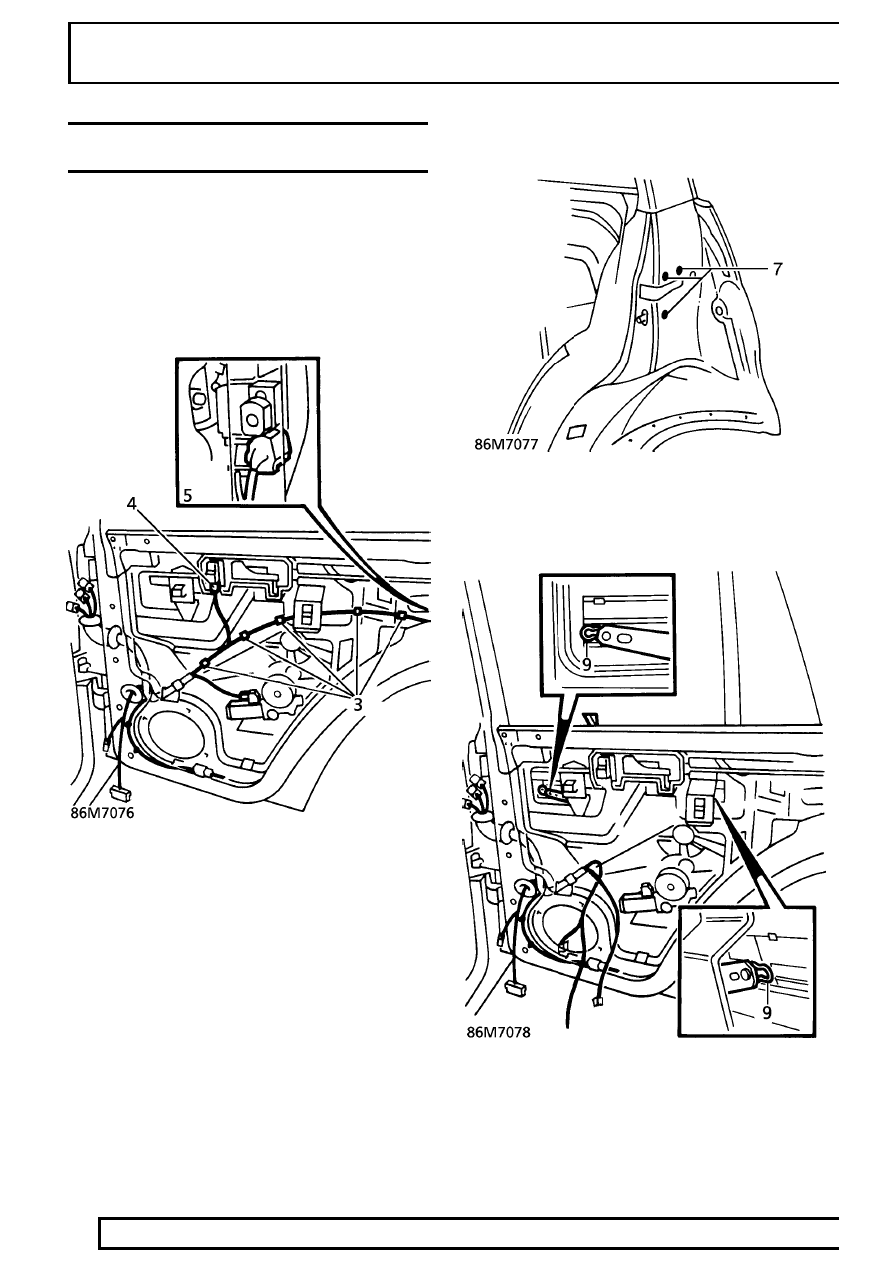

WINDOW MOTOR CONTROL PANEL - REAR
DOOR

Service repair no - 86.25.02

Remove

1. Remove rear door plastic sheet.

See CHASSIS

AND BODY, Repair.

2. Position window to gain access control arm

fixings.

3. Release 5 harness clips from window lift cover

panel.

4. Disconnect harness multiplug from window lift

motor.

5. Disconnect multiplug from window lift switch.
6. Disconnect multiplug from latch solenoid.

7. Remove 3 screws securing door latch.

8. Secure glass with wedge or tape.
9. Remove 2 spring clips securing glass channel

slides to control arms.
