HEADLAMP

Service repair no - 86.40.09

Remove

1. Remove indicator.

See this section.

2. Remove front grille.

See CHASSIS AND BODY,

Repair.

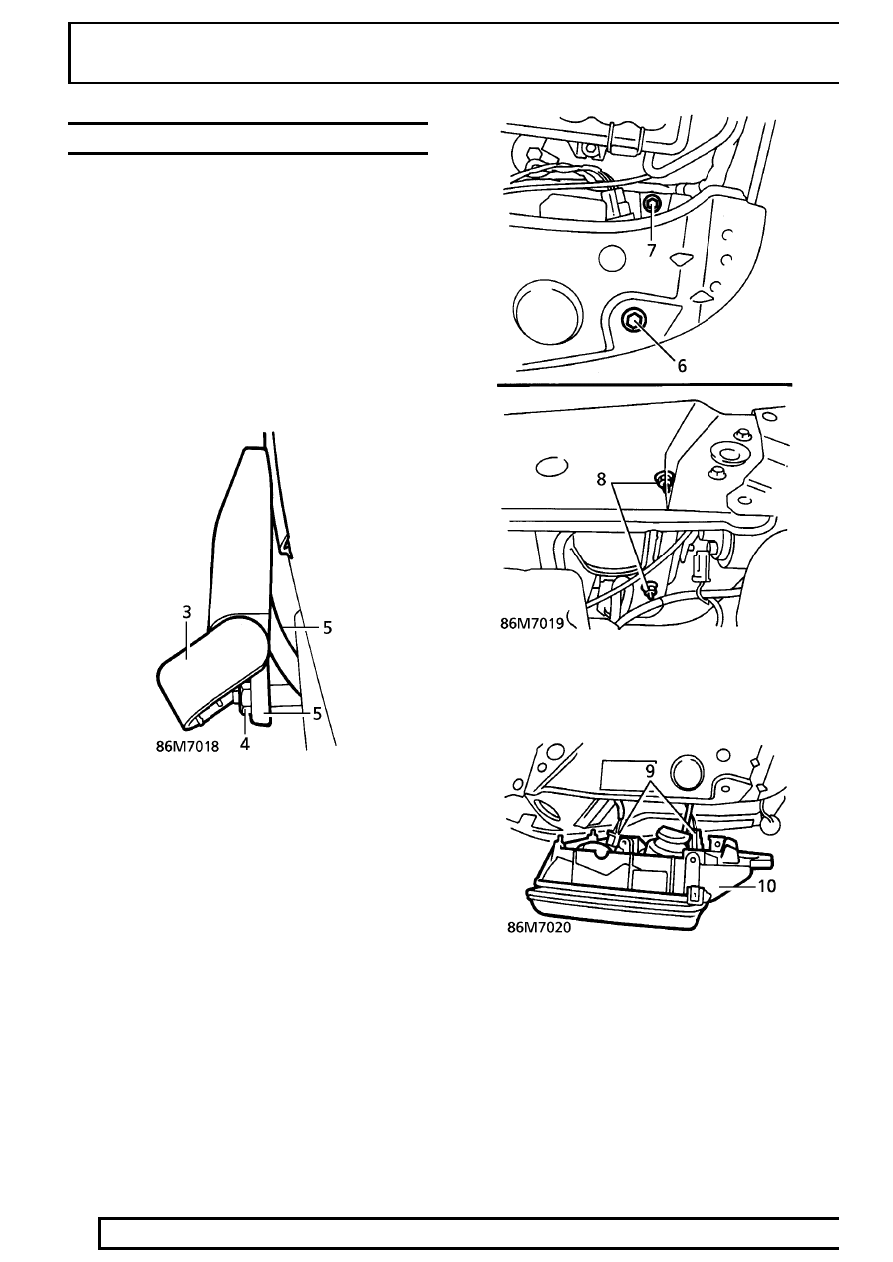

3. Release headlamp wiper arm securing nut

cover.

4. Remove nut.
5. Release headlamp washer tube from wiper arm.

Remove wiper arm.

6. Remove bolt securing headlamp housing to

bonnet platform

7. Remove bolt securing housing to inner wing

platform.

8. Remove 2 nuts securing housing to front panel.

9. Disconnect multiplugs from headlamp and wiper

motor.

10. Remove headlamp housing assembly.

ELECTRICAL

19

REPAIR

Disassemble

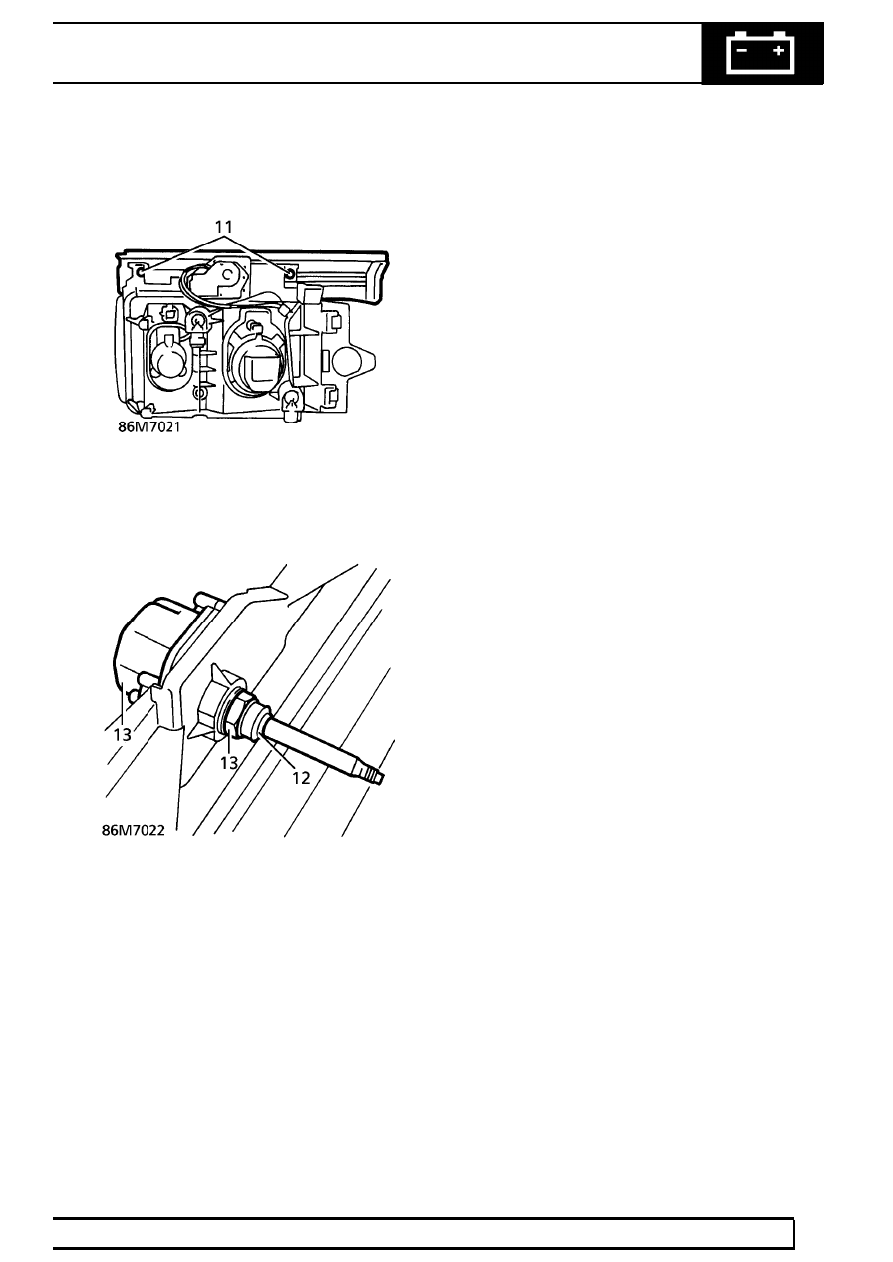

11. Remove 2 screws securing trim moulding to

headlamp housing. Remove trim.

12. Remove rubber boot from headlamp wiper motor

retaining nut shaft.

13. Remove nut securing headlamp wiper motor.

Remove motor.

Assemble

14. Fit headlamp wiper motor. Secure with nut.
15. Fit rubber boot to headlamp wiper motor

retaining nut shaft.

16. Fit trim moulding to headlamp assembly. Secure

with screws.

Refit

17. Position headlamp housing assembly.
18. Connect headlamp and wiper motor multiplugs.
19. Secure housing to front panel with screws.
20. Secure housing to bonnet platform with bolt.
21. Secure housing to inner wing platform with bolt.
22. Position wiper arm to drive spindle. Connect

wash wipe tube.

23. Secure wiper arm with nut, tighten to

10 Nm

(7 lbf.ft).

24. Secure headlamp wiper arm retaining nut cover.
25. Refit front grille.

See CHASSIS AND BODY,

Repair.

26. Refit indicator.

See this section.

86

ELECTRICAL

NEW RANGE ROVER

20

REPAIR

REAR FOG GUARD LAMP

Service repair no - 86.41.15

Remove

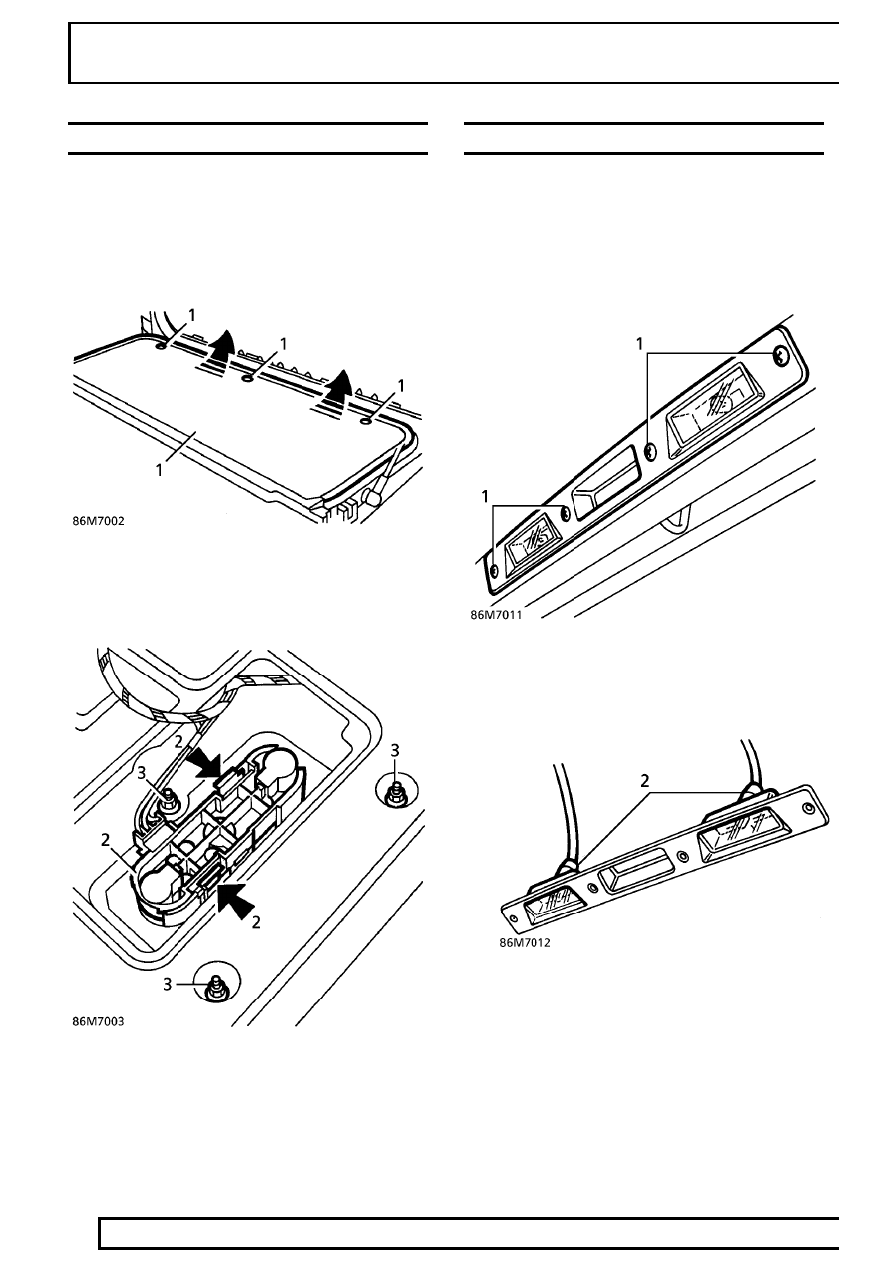

1. Release 3 studs securing tailgate board.

Remove board.

2. Release bulb holder.
3. Remove 3 nuts securing lamp to tailgate.

Remove lamp.

Refit

4. Reverse removal procedure.

NUMBER PLATE LAMP

Service repair no - 86.40.86

Remove

1. Remove 4 screws securing lamps to tailgate.

2. Disconnect bulb holders, remove lamp unit.

Refit

3. Reverse removal procedure.
