REPAIR

EVAPORATOR TEMPERATURE SENSOR

Service repair no - 82.20.95

Remove

1. RHD vehicles. Remove fascia closing panel to

gain access to sensor.

See CHASSIS AND

BODY, Repair.

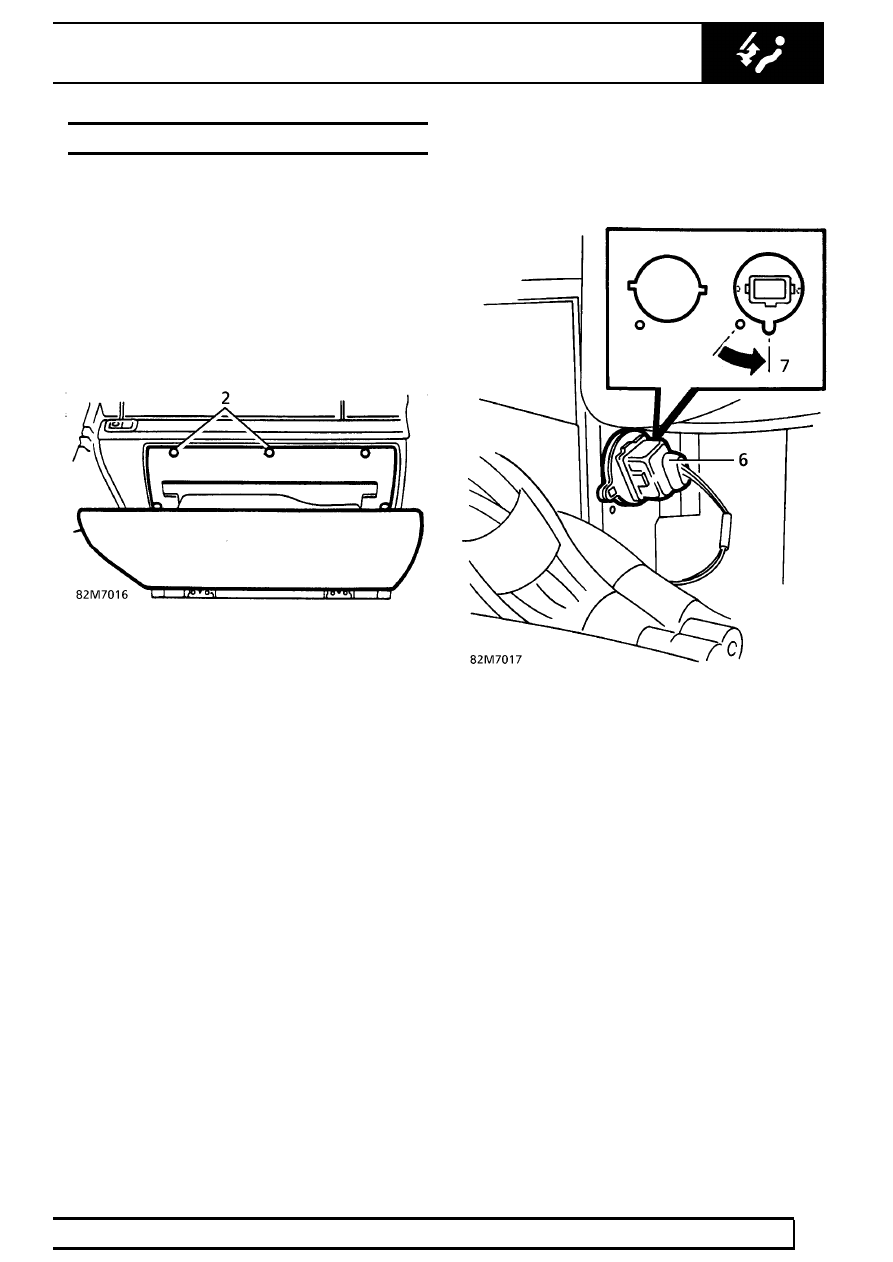

2. LHD vehicles. Open glove box. Remove 5

screws securing glove box liner to fascia.

3. Release glove box liner. Disconnect lamp

multiplug.

4. Release cable from glove box latch.
5. Lower glove box liner from fascia to gain access

to sensor.

6. All vehicles. Disconnect sensor multiplug.
7. Turn sensor anti-clockwise, remove from

evaporator casing.

Refit

8. Reverse removal procedure.

82

AIR CONDITIONING

NEW RANGE ROVER

6

REPAIR

CONDENSER - V8

Service repair no - 82.15.07

Remove

1. Disconnect battery negative lead.
2. Remove front grille.

See CHASSIS AND BODY,

Repair.

3. Remove front bumper.

See CHASSIS AND

BODY, Repair.

4. Discharge air conditioning system.

See

Adjustment.

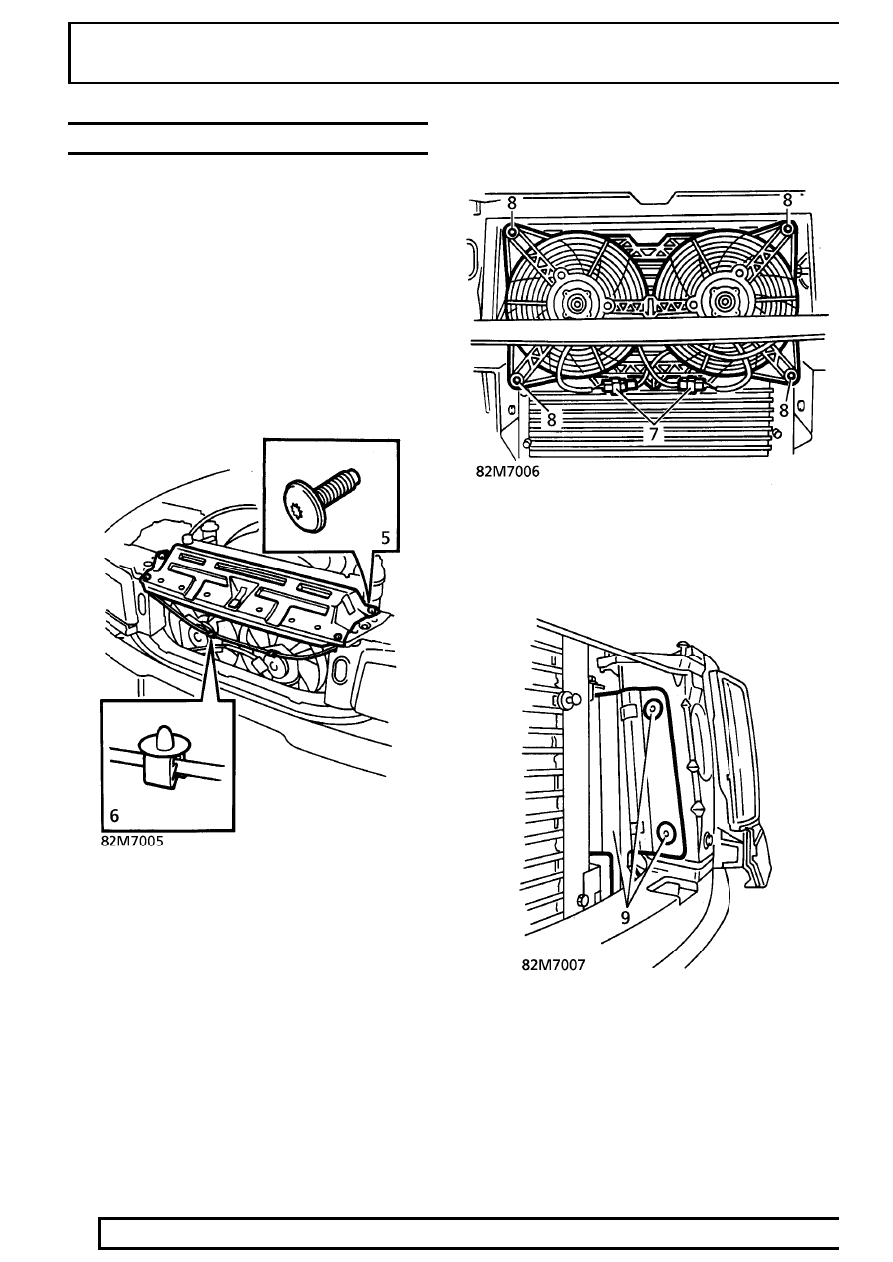

5. Remove 4 bolts securing bonnet platform.

6. Release clips securing bonnet release cable.

Remove bonnet platform.

7. Disconnect 2 multiplugs from condenser cooling

fans.

8. Remove 4 bolts securing fans to condenser.

Remove fans.

9. Remove studs securing oil cooler LH air

deflector to body. Remove deflector.

10. Disconnect 2 pipes from condenser. Remove ’O’

rings and discard. Plug pipes and connections.

AIR CONDITIONING

7

REPAIR

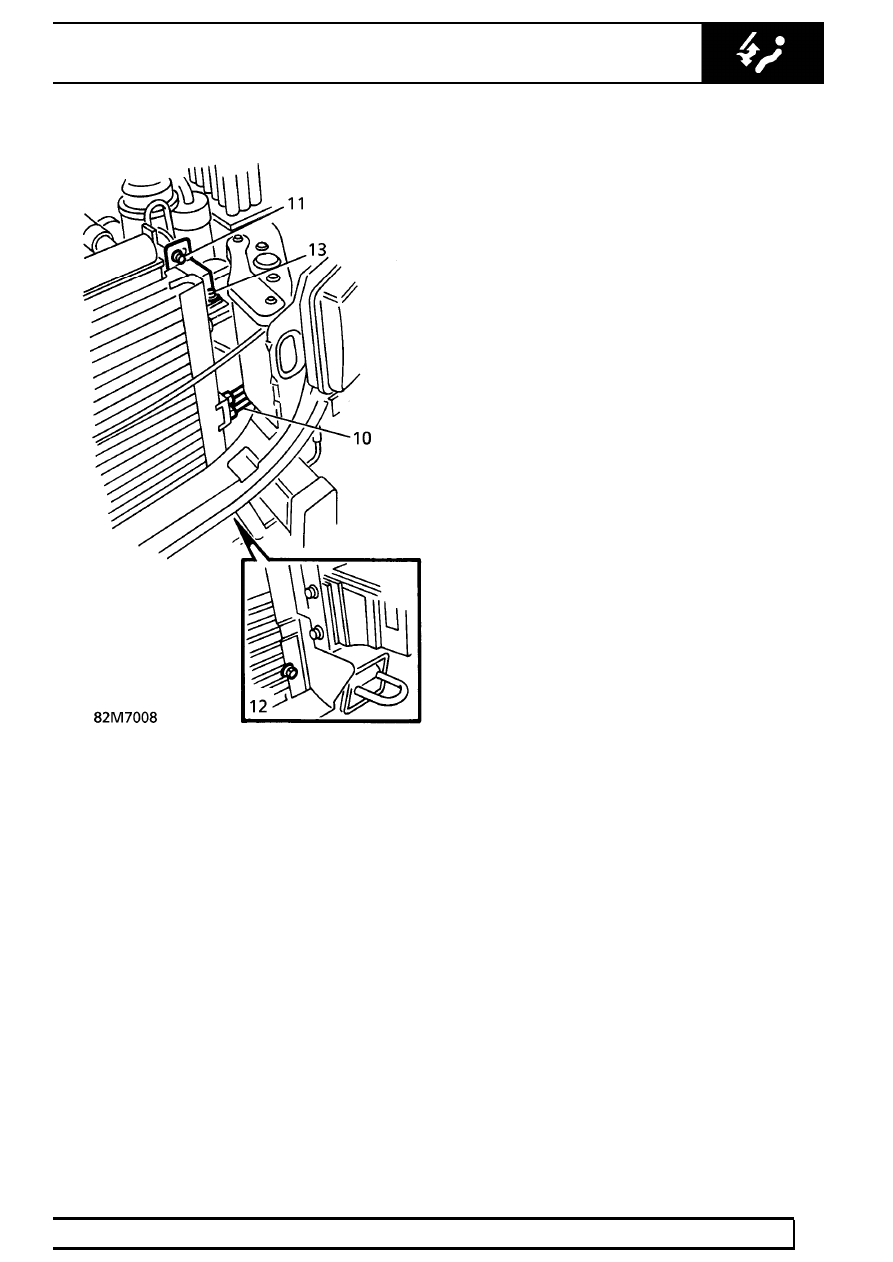

11. Remove 2 bolts securing condenser upper

mounting brackets to radiator mounting.

12. Remove 2 lower securing bolts. Remove

condenser.

13. Remove 2 bolts securing mounting brackets to

condenser. Remove brackets.

Refit

14. Fit mounting brackets to condenser. Secure with

bolts.

15. Position condenser. Secure with bolts.
16. Remove plugs from pipes and condenser.
17. Lubricate new ’O’ rings with compressor oil. Fit

to connections.

18. Connect pipes to condenser. Tighten to

15 Nm.

(11 lbf.ft)

19. Position LH air deflector. Secure with studs.
20. Position cooling fans. Secure with bolts. Connect

multiplugs.

21. Position bonnet platform. Secure bonnet release

cable with strap.

22. Secure bonnet platform with bolts.
23. Refit front bumper.

See CHASSIS AND BODY,

Repair.

24. Refit front grille.

See CHASSIS AND BODY,

Repair.

25. Evacuate and recharge air conditioning system.

See Adjustment.

26. Reconnect battery negative lead.

82

AIR CONDITIONING

NEW RANGE ROVER

8

REPAIR

CONDENSER - DIESEL

Service repair no - 82.15.07

Remove

1. Disconnect battery negative lead.
2. Discharge air conditioning system.

See

Adjustment.

3. Remove intercooler.

See FUEL SYSTEM,

Repair.

4. Remove 2 studs securing LH deflector panel.

Remove panel.

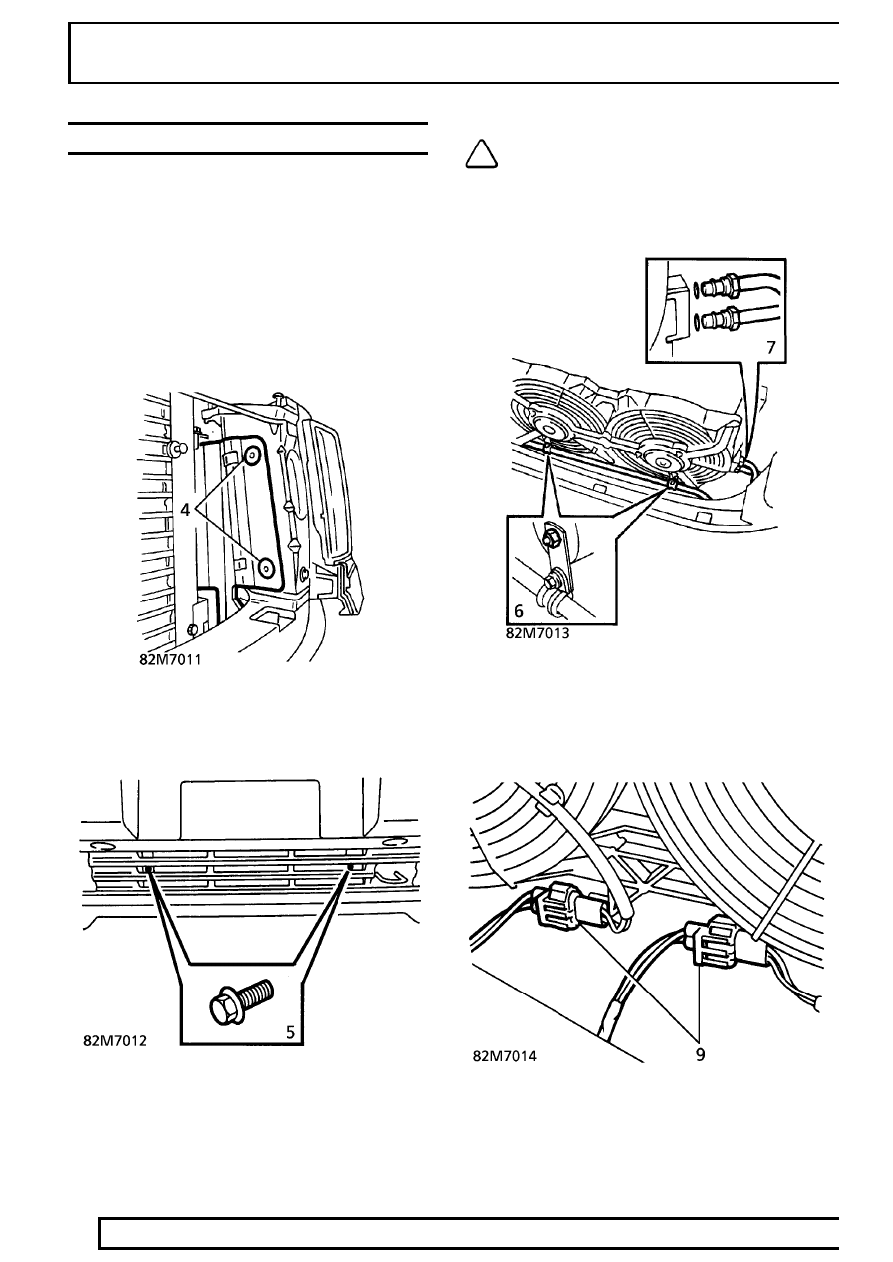

5. Release 2 bolts securing condenser to radiator

bracket.

NOTE: Gain access to bolts through
bumper grille. Leave bolts positioned in
condenser to aid assembly.

6. Remove 2 nuts securing air conditioning pipe

clips to condenser fans.

7. Disconnect 2 pipes from condenser. Remove ’O’

rings and discard.

8. Plug pipe connections.
9. Raise condenser for access. Disconnect 2

condenser fan multiplugs.

10. Remove condenser assembly.
