Range Rover. Manual - part 277

SEATS

35

REPAIR

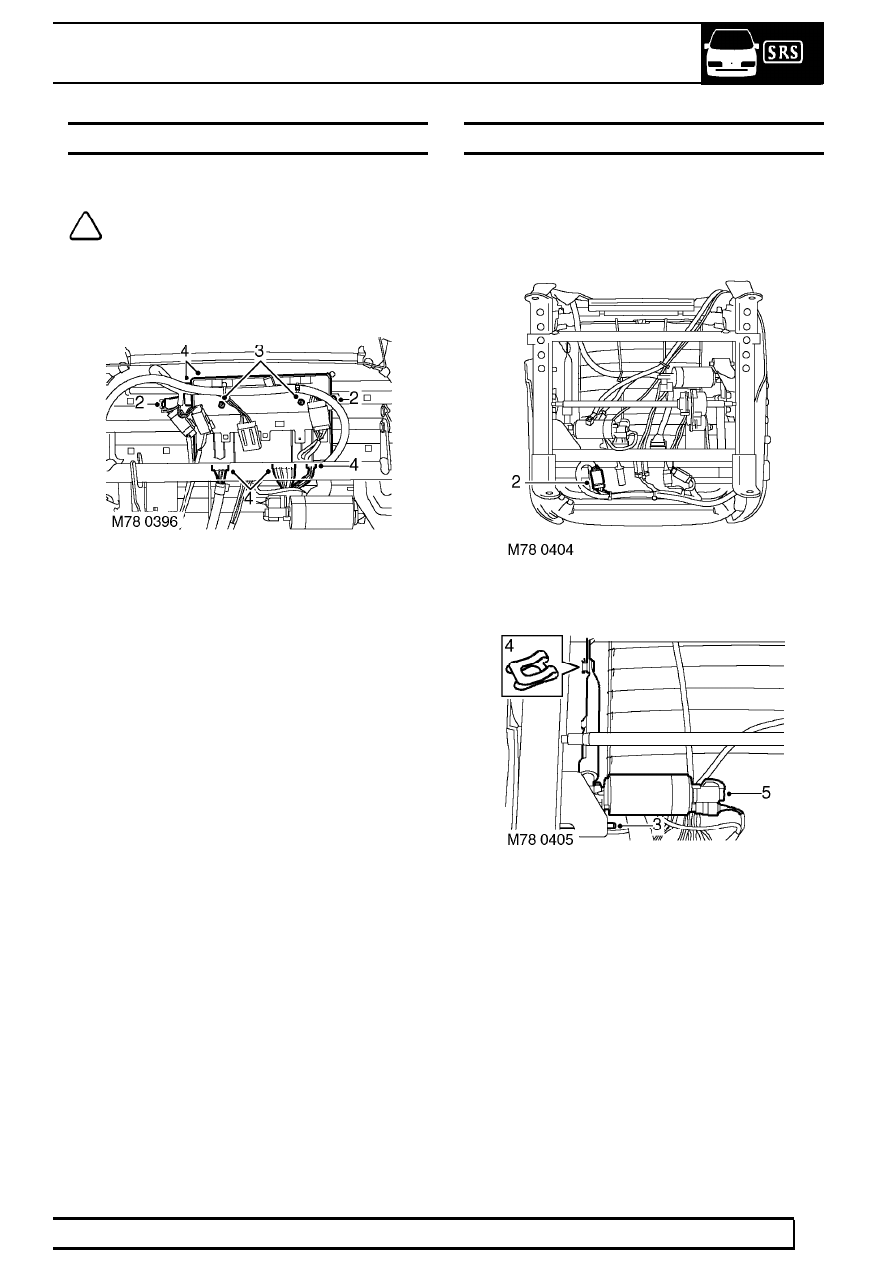

SEAT OUTSTATION - from 99MY

Service repair no - 78.70.01

NOTE: Seat outstation is used on
electrically operated seats with memory
function.

1. Remove front seat.

See this section.

2. Remove 2 screws securing seat outstation

mounting bracket to cushion frame.

3. Remove 2 nuts securing outstation to mounting

bracket.

4. Release outstation from mounting bracket and

disconnect 4 multiplugs.

5. Remove outstation.

Refit

6. Position outstation, connect multiplugs and

locate on mounting bracket. Fit and tighten nuts.

7. Align outstation mounting bracket to cushion

frame and fit screws.

8. Fit seat.

See this section.

MOTOR - TILT - FRONT SEAT - from 99MY

Service repair no - 78.70.29

Remove

1. Remove front seat.

See this section.

2. Disconnect and release multiplug from bracket.

3. Remove roll pin securing motor.
4. Remove spring clip securing operating rod to

lever.

5. Release and remove motor assembly.

78

SEATS

NEW RANGE ROVER

36

REPAIR

Refit

6. Clean lever pivot and smear with grease.
7. Position motor assembly and locate operating

rod to lever. Fit new spring clip.

8. Align motor and fit new roll pin.
9. Connect multiplug and secure to bracket.

10. Fit seat.

See this section.

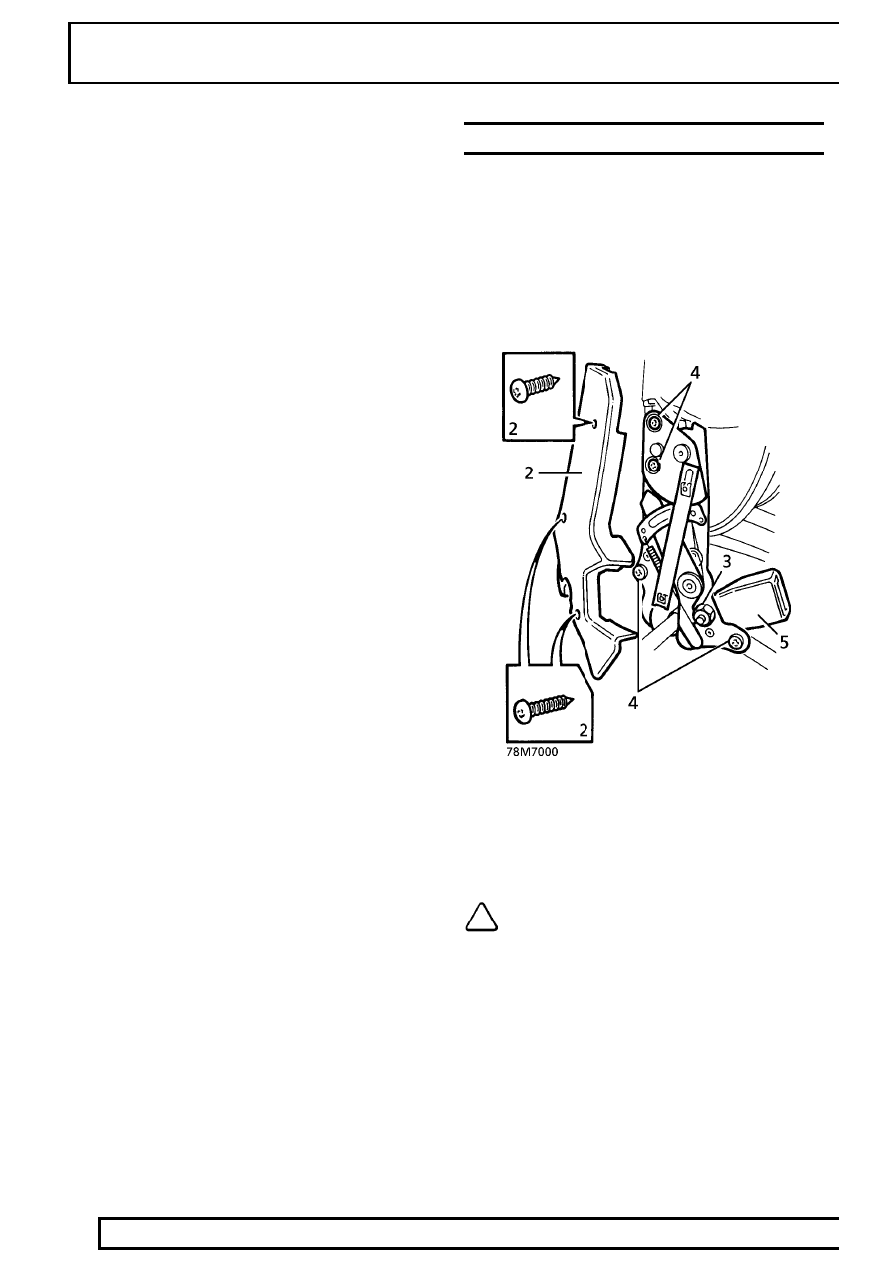

LATCH REAR SEAT

Service repair no - 78.80.12

Remove

1. Fold adjacent seat forward.
2. Remove 3 screws securing latch cover. Remove

cover.

3. Slacken seat belt stalk bolt.
4. Remove 4 screws securing latch to seat

assembly. Remove latch.

NOTE: Fold top of latch forward to release.

5. Remove bolt securing seat belt stalk. Remove

stalk.

SEATS

37

REPAIR

Refit

6. Hold latch in vice. Position seat belt stalk.

Secure with bolt. Tighten to

35 Nm. (26 lbf.ft)

7. Position latch. Align to cushion and squab.
8. Secure with screws. Tighten to

30 Nm.

(22 lbf.ft)

9. Fit latch cover. Secure with screws.

10. Return seat to original position.

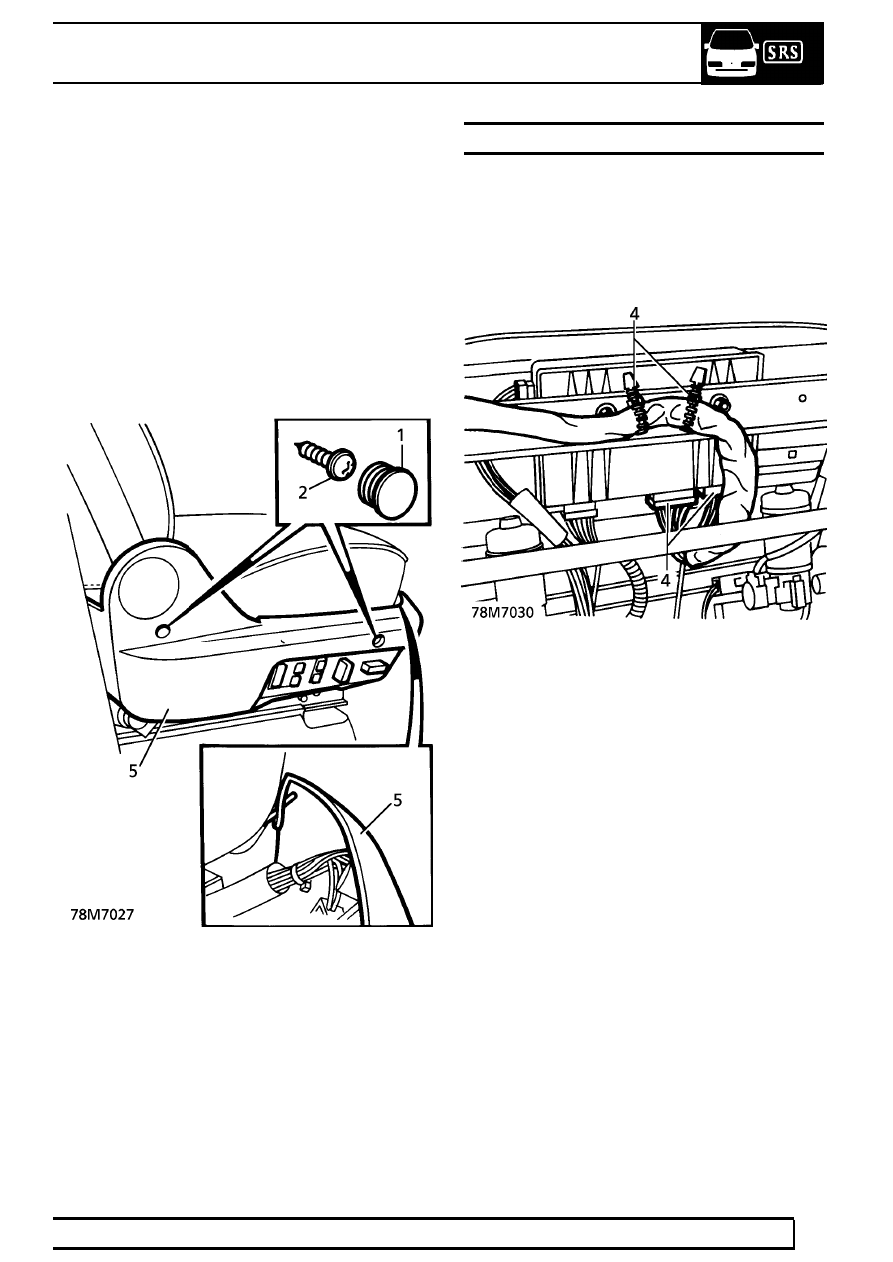

SWITCH - FRONT SEAT CONTROL

Service repair no - 78.70.89

Remove

1. Remove 2 screw plugs from seat valance.

2. Remove 2 screws securing valance.
3. Release stud securing harness to seat frame.
4. Disconnect harness from seat ECU.

5. Remove valance/switch assembly.

Refit

6. Reverse removal procedure.
