SEATS

27

REPAIR

MOTOR - RECLINE - FRONT SEAT - up to 99MY

Service repair no - 78.70.35

Remove

1. Remove front seat.

See this section.

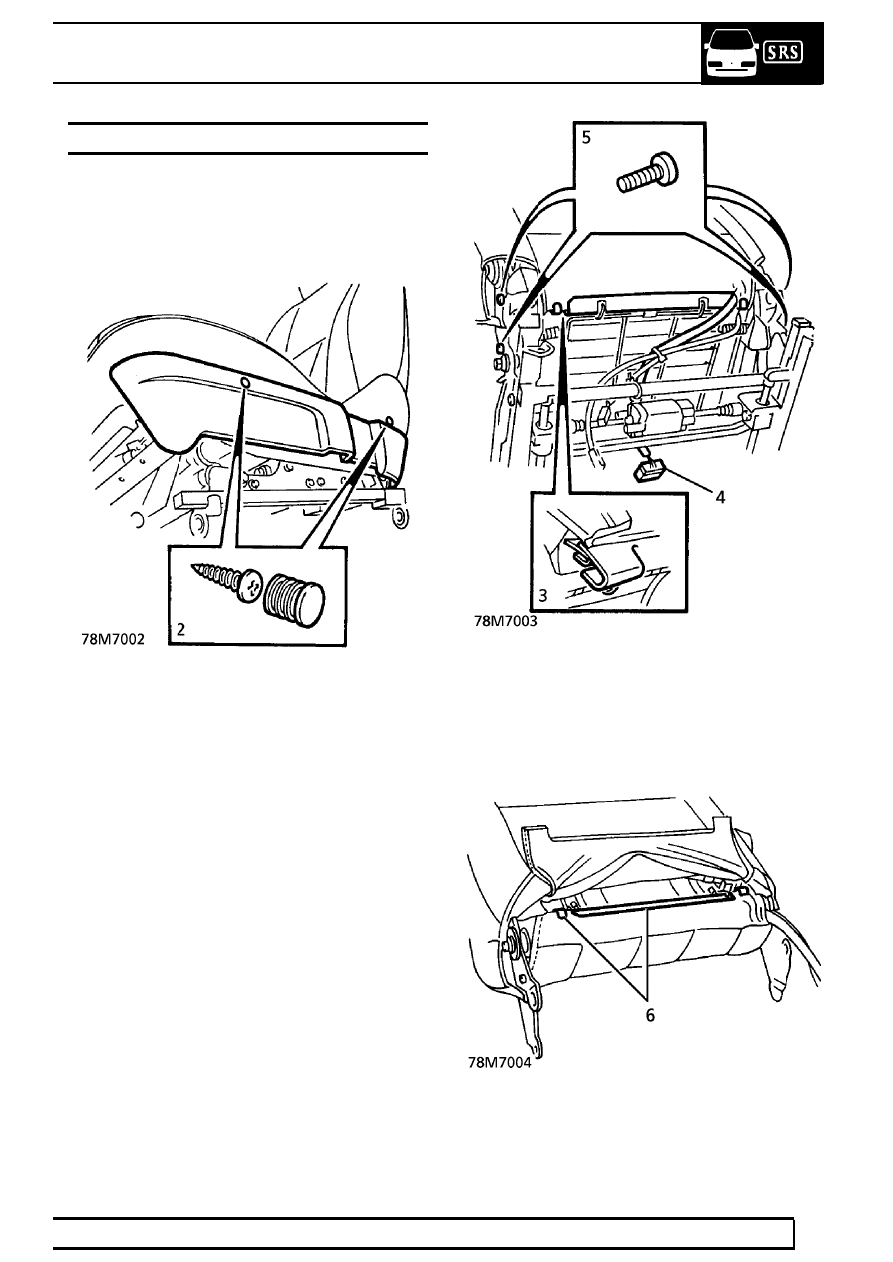

2. Remove 2 plugs from seat inner valance

retaining screws. Remove 2 screws. Remove
valance.

3. Remove 2 clips securing squab cover retainer to

cushion frame. Release retainer.

4. Disconnect headrest/recline multiplug from

connection under cushion.

5. Remove 4 bolts securing squab to seat. Remove

squab.

6. Remove 2 squab cover clips. Release squab

retainer from squab frame.

78

SEATS

NEW RANGE ROVER

28

REPAIR

7. Release cover retention wires from frame. Roll

cover back for access.

8. Disconnect recline motor multiplug from seat

harness.

9. Remove 2 bolts securing motor to frame.

Remove motor.

Refit

10. Reverse removal procedure.

MOTOR - RECLINE - FRONT SEAT - from 99MY

Service repair no - 78.70.35

Remove

1. Remove front seat.

See this section.

2. Remove armrest retaining screw cover.
3. Remove screw securing armrest, collect

anti-rattle washer.

4. Remove armrest and escutcheon.

5. Remove 2 clips and release retainer securing

rear section of cover to frame.

6. Remove 2 clips and release retainer securing

front section of cover to frame.

SEATS

29

REPAIR

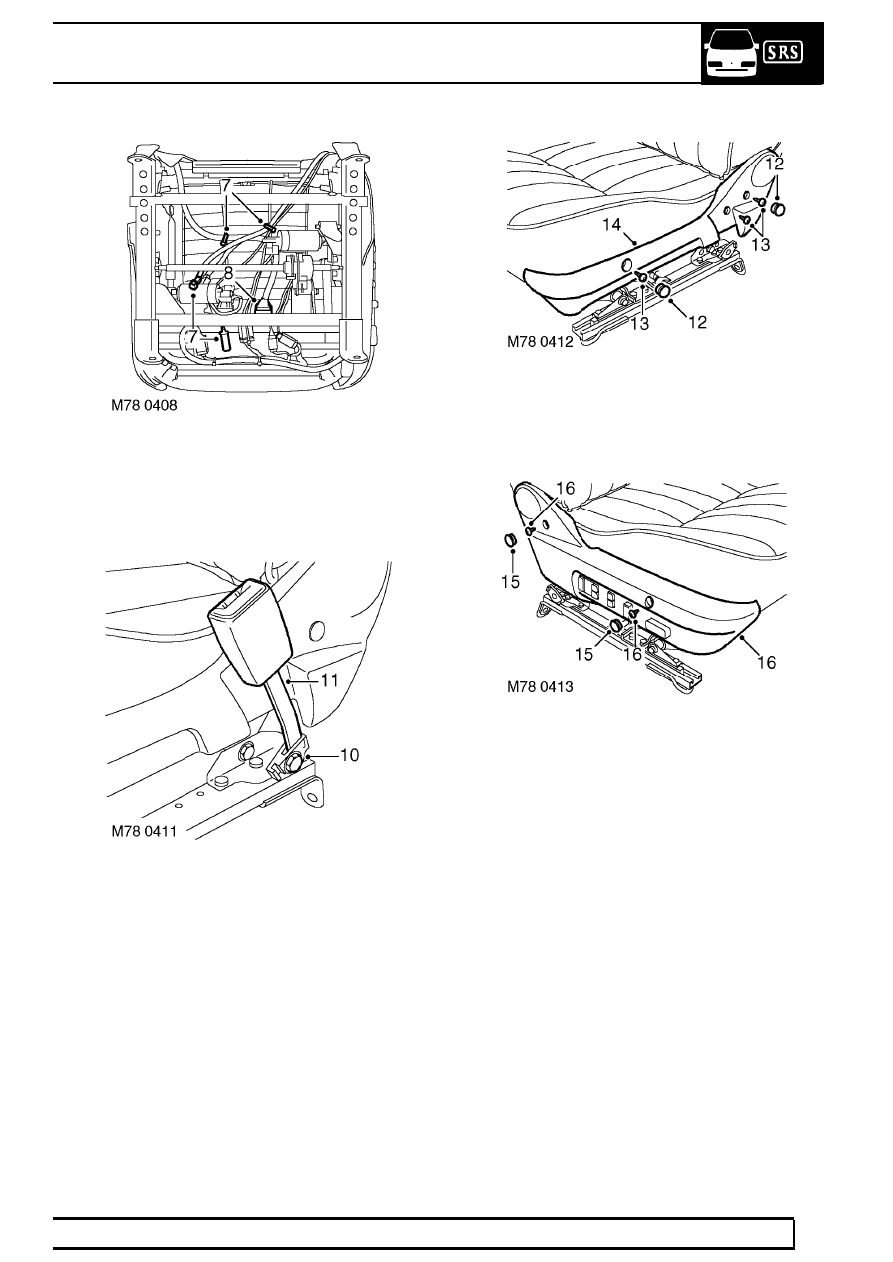

7. Remove cable ties securing harnesses to

cushion spring. Release heating element
harness and SRS harness 2 way connector.

8. Disconnect multiplug from control unit.
9. Release harness from squab cover.

10. Remove bolt securing seat belt stalk.
11. Remove seat belt stalk.

12. Remove 2 screw covers.
13. Remove 3 screws securing inner side finisher.
14. Remove side finisher.

15. Remove 2 screw covers.
16. Remove 2 screws securing outer side finisher.

Release side finisher and move aside for
access.

17. Raise squab cover for access.

78

SEATS

NEW RANGE ROVER

30

REPAIR

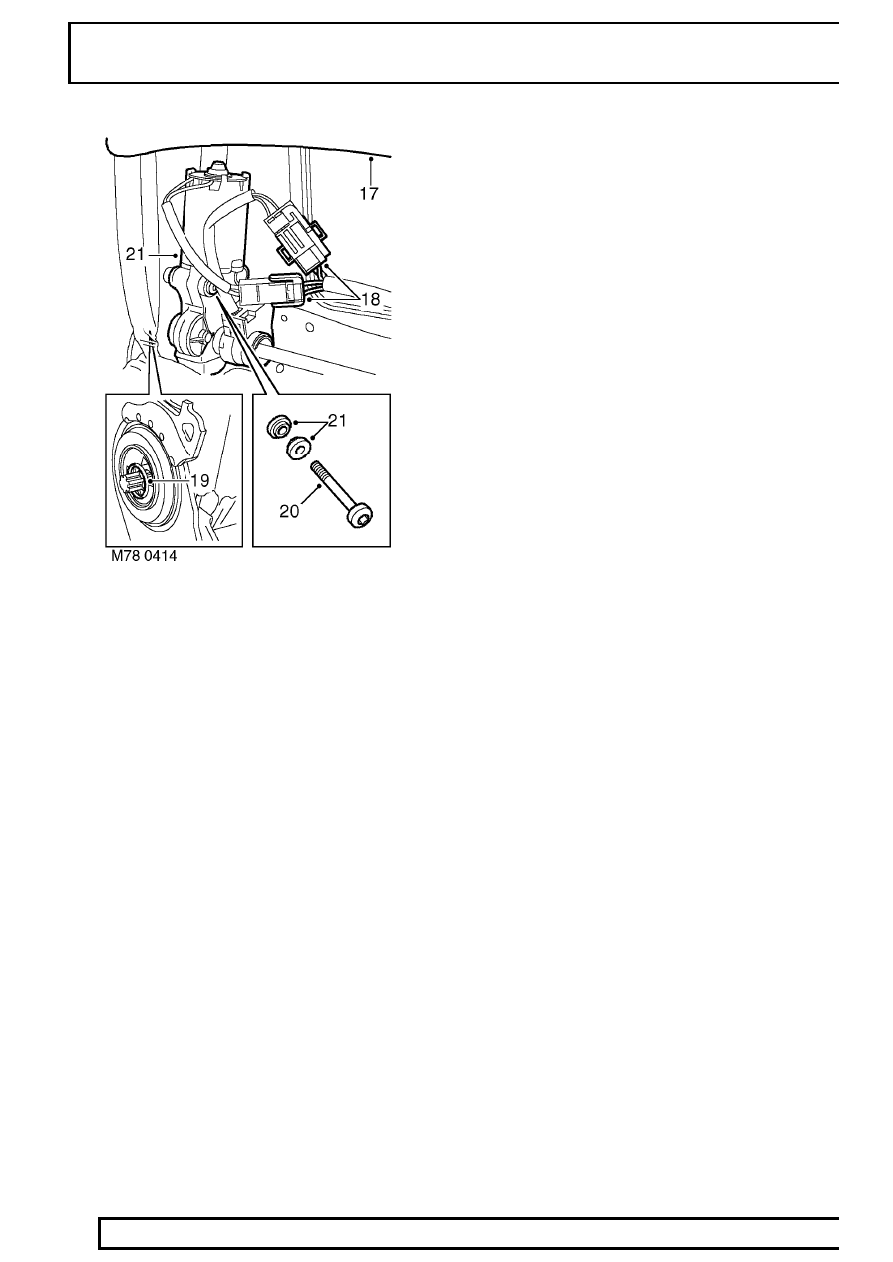

18. Disconnect 2 multiplugs from motor.
19. Remove clip securing drive shaft and withdraw

drive shaft from motor.

20. Remove Torx screw securing motor.
21. Remove motor and collect 2 rubber washers.

Refit

22. Fit rubber washers, position motor and fit Torx

screw.

23. Locate drive shaft and fit clip.
24. Connect multiplug.
25. Lower squab cover.
26. Pass harness through cover and connect

multiplug.

27. Align seat heating element harness and secure

harnesses with cable ties.

28. Secure SRS connector to bracket.
29. Secure front section cover retainer to frame and

fit clips.

30. Secure rear section cover retainer to frame and

fit clips.

31. Fit armrest escutcheon.
32. Fit armrest and position anti-rattle washer. Fit

and tighten bolt.

33. Position outer side finisher and fit screws and

covers.

34. Fit inner side finisher, fit screws and screw

covers.

35. Position seat belt stalk, fit bolt and tighten to

35 Nm (26 lbf.ft).

36. Fit seat.

See this section.
