SEATS

23

REPAIR

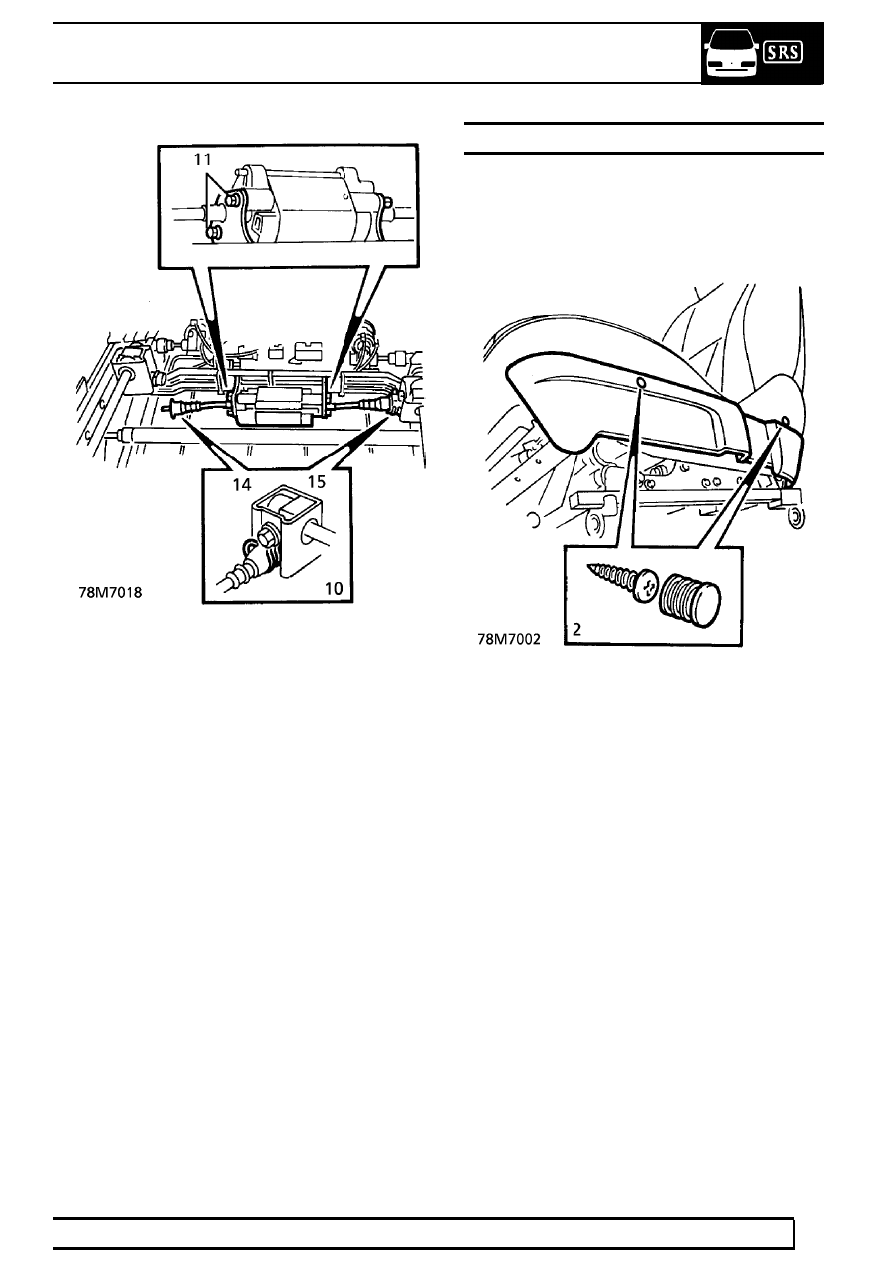

11. Remove 4 screws securing motor to mounting

bracket.

12. Release forward/rear slide bracket from rear

cross tube.

13. Raise slide bracket. Disconnect drive cable from

gearbox.

14. Remove drive cable from motor. Remove motor

from mounting bracket.

15. Remove second drive cable from gearbox.

Refit

16. Reverse removal procedure.

MOTOR - HEADREST - FRONT SEAT - up to 99MY

Service repair no - 78.70.31

Remove

1. Remove front seat.

See this section.

2. Remove 2 plugs from seat inner valance

retaining screws. Remove 2 screws. Remove
valance.

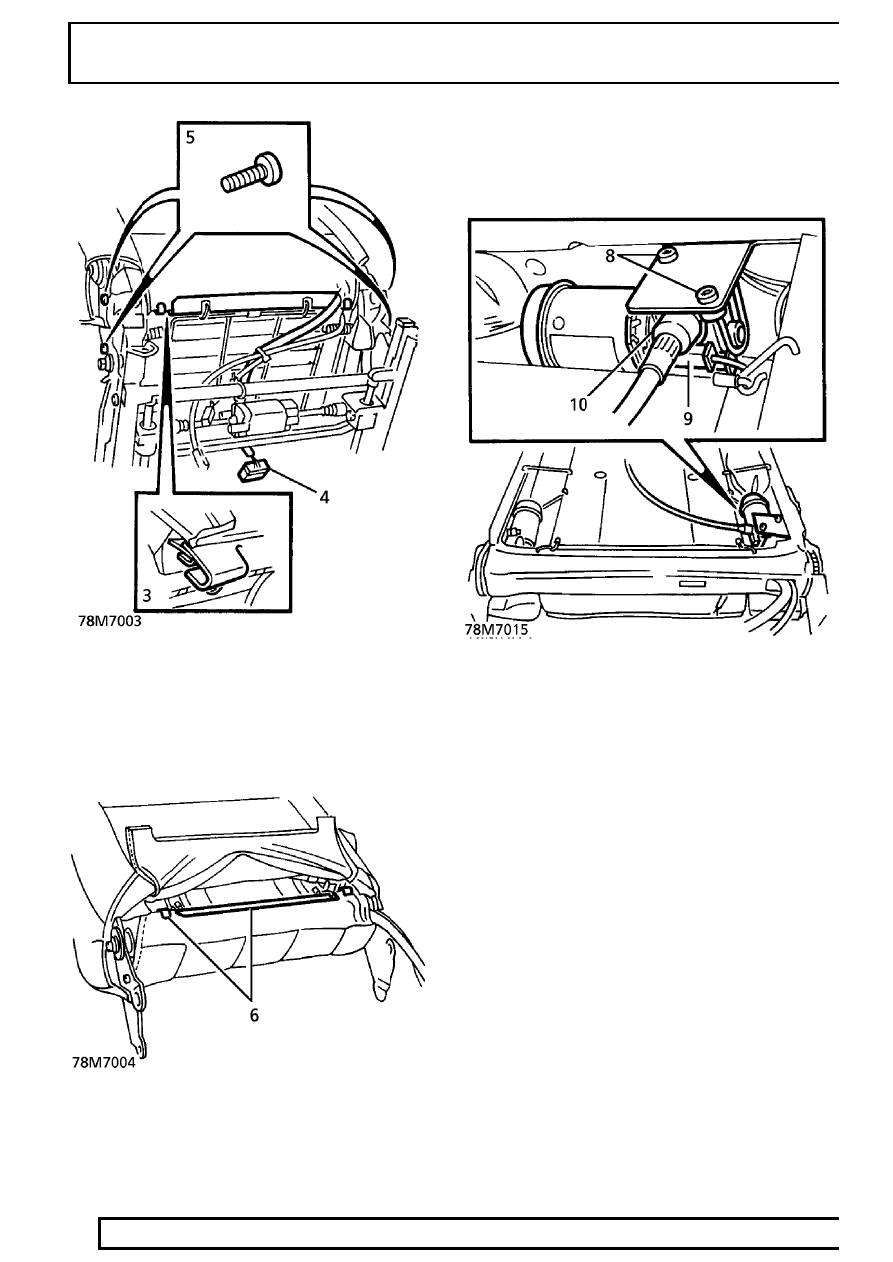

3. Remove 2 clips securing squab cover retainer to

cushion frame. Release retainer.

78

SEATS

NEW RANGE ROVER

24

REPAIR

4. Disconnect headrest and recline multiplug from

connection under cushion.

5. Remove 4 bolts securing squab to seat. Remove

squab.

6. Remove 2 squab cover clips. Release squab

retainer from squab frame.

7. Release cover retention wires from frame. Roll

cover back for access

8. Remove 2 bolts securing motor to frame.

Release motor.

9. Note fitted position of wires. Disconnect 2 Lucars

from motor.

10. Remove cable retaining clip. Remove motor from

cable.

Refit

11. Reverse removal procedure.

SEATS

25

REPAIR

MOTOR - HEADREST - FRONT SEAT - from 99MY

Service repair no - 78.70.31

Remove

1. Remove front seat.

See this section.

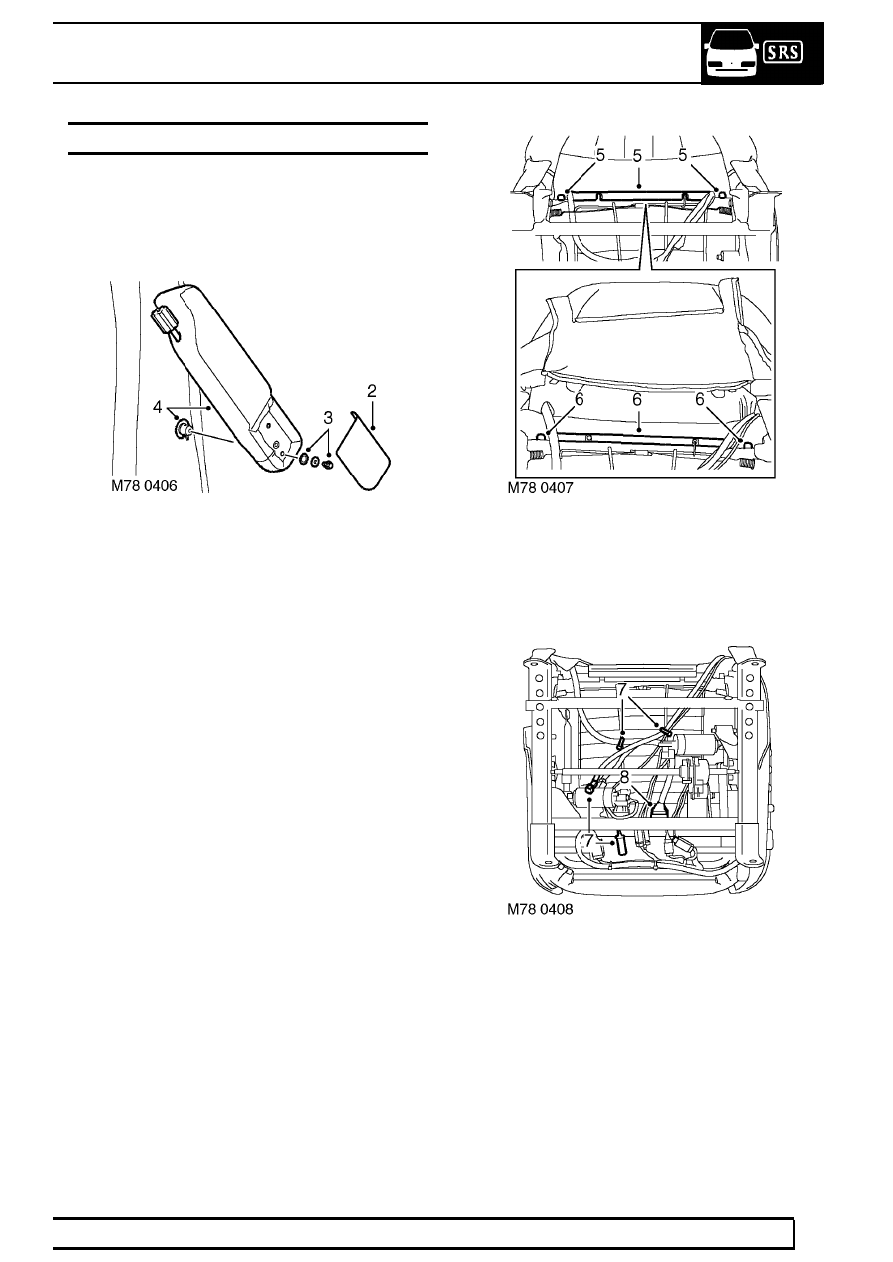

2. Remove armrest retaining screw cover.
3. Remove screw securing armrest, collect

anti-rattle washer.

4. Remove armrest and escutcheon.

5. Remove 2 clips and release retainer securing

rear section of cover to frame.

6. Remove 2 clips and release retainer securing

front section of cover to frame.

7. Remove cable ties securing harnesses to

cushion spring. Release heating element
harness and SRS harness 2 way connector.

8. Disconnect multiplug from control unit.
9. Release harness from squab cover.

10. Raise squab cover for access.

78

SEATS

NEW RANGE ROVER

26

REPAIR

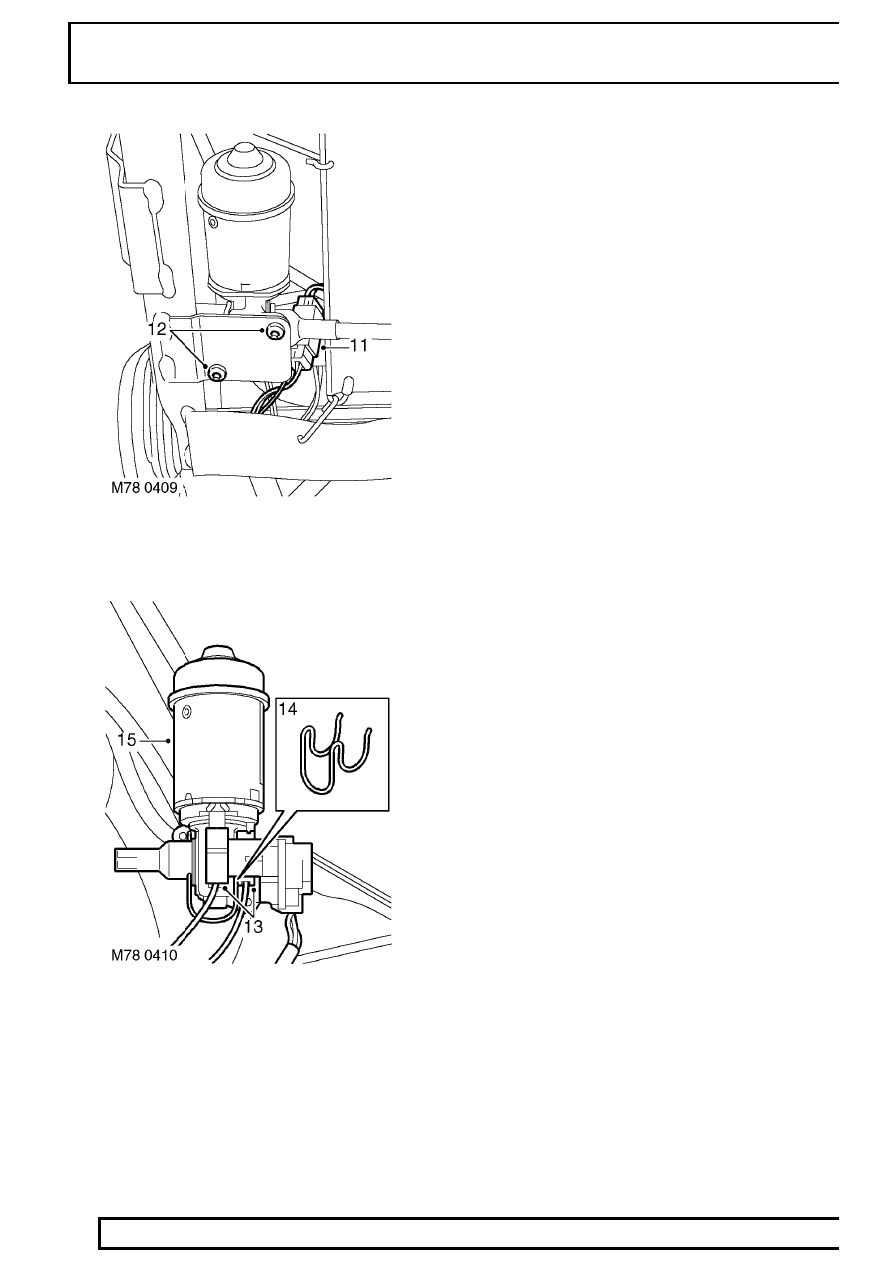

11. Disconnect motor multiplug.
12. Remove 2 Torx screws securing motor.

13. Release motor and noting fitted positions,

disconnect 2 Lucars from motor.

14. Remove drive cable retaining clip.
15. Remove motor.

Refit

16. Fit motor, locate drive cable and secure with clip.
17. Connect Lucars, align motor to frame and fit

Torx screws.

18. Lower squab cover.
19. Pass harness through squab cover and connect

multiplug.

20. Align seat heating element harness and secure

harnesses with cable ties.

21. Secure SRS connector to bracket.
22. Secure front section cover retainer to frame and

fit clips.

23. Secure rear section cover retainer to frame and

fit clips.

24. Fit armrest escutcheon.
25. Fit armrest and position anti-rattle washer. Fit

and tighten bolt.

26. Fit seat.

See this section.
