78 - SEATS

CONTENTS

Page

REPAIR

BLADDER - LUMBAR SUPPORT - FRONT SEAT - up to 99MY

1

........................

BLADDER - LUMBAR SUPPORT - FRONT SEAT - from 99MY

4

.........................

DRIVE CABLE - HEADREST - up to 99MY

5

.........................................................

DRIVE CABLE - HEADREST - from 99MY

5

..........................................................

FRONT SEAT - up to 99MY

6

.................................................................................

FRONT SEAT - from 99MY

8

..................................................................................

COVER - CUSHION - FRONT SEAT - from 99MY

10

............................................

COVER - SQUAB - FRONT SEAT - from 99MY

13

................................................

HEATING ELEMENT - CUSHION - FRONT SEAT - up to 99MY

16

......................

HEATING ELEMENT - CUSHION - FRONT SEAT - from 99MY

18

.......................

HEATING ELEMENT SQUAB FRONT SEAT

18

....................................................

LATCH REAR SQUAB

21

.......................................................................................

MOTOR FORWARD/REARWARD

22

....................................................................

MOTOR - HEADREST - FRONT SEAT - up to 99MY

23

........................................

MOTOR - HEADREST - FRONT SEAT - from 99MY

25

.........................................

MOTOR - RECLINE - FRONT SEAT - up to 99MY

27

............................................

MOTOR - RECLINE - FRONT SEAT - from 99MY

28

.............................................

SEAT POWER RELAY

31

.......................................................................................

MOTOR - RISE AND FALL - FRONT SEAT - up to 99MY

31

.................................

MOTOR - RISE AND FALL - FRONT SEAT - from 99MY

32

..................................

REAR SEATS

33

.....................................................................................................

SEAT OUTSTATION - up to 99MY

34

....................................................................

SEAT OUTSTATION - from 99MY

35

.....................................................................

MOTOR - TILT - FRONT SEAT - from 99MY

35

.....................................................

LATCH REAR SEAT

36

..........................................................................................

SWITCH - FRONT SEAT CONTROL

37

.................................................................

SEATS

1

REPAIR

BLADDER - LUMBAR SUPPORT - FRONT SEAT -
up to 99MY

Service repair no - 78.60.01

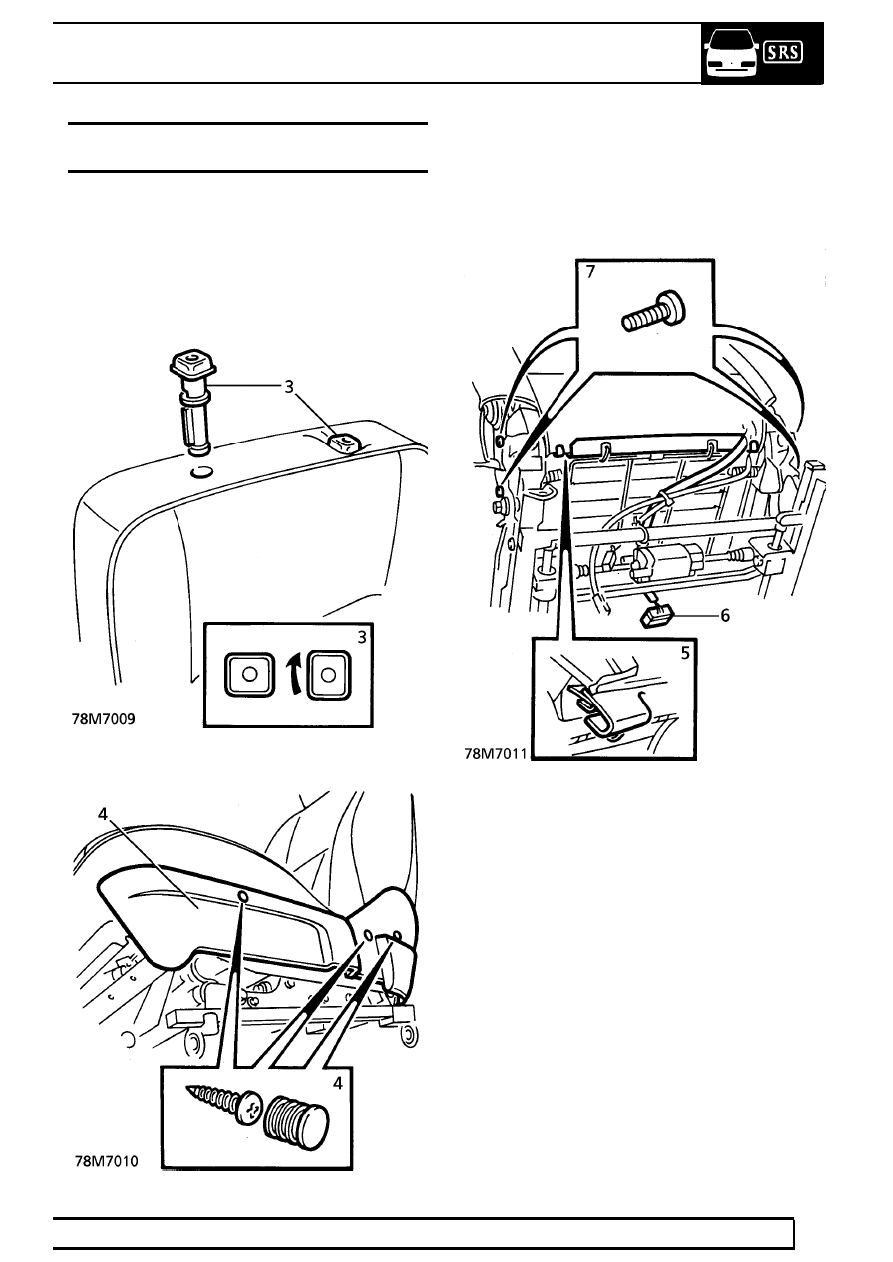

Remove

1. Remove front seat.

See this section.

2. Remove headrest.
3. Remove headrest retainers by turning through

90

°

to release.

4. Remove 2 plugs from seat valance retaining

screws. Remove 3 screws. Remove valance.

5. Remove 2 clips securing squab cover retainer to

cushion frame. Release retainer.

6. Disconnect headrest and recline multiplug from

connection under cushion.

7. Remove 4 bolts securing squab to seat. Remove

squab.

78

SEATS

NEW RANGE ROVER

2

REPAIR

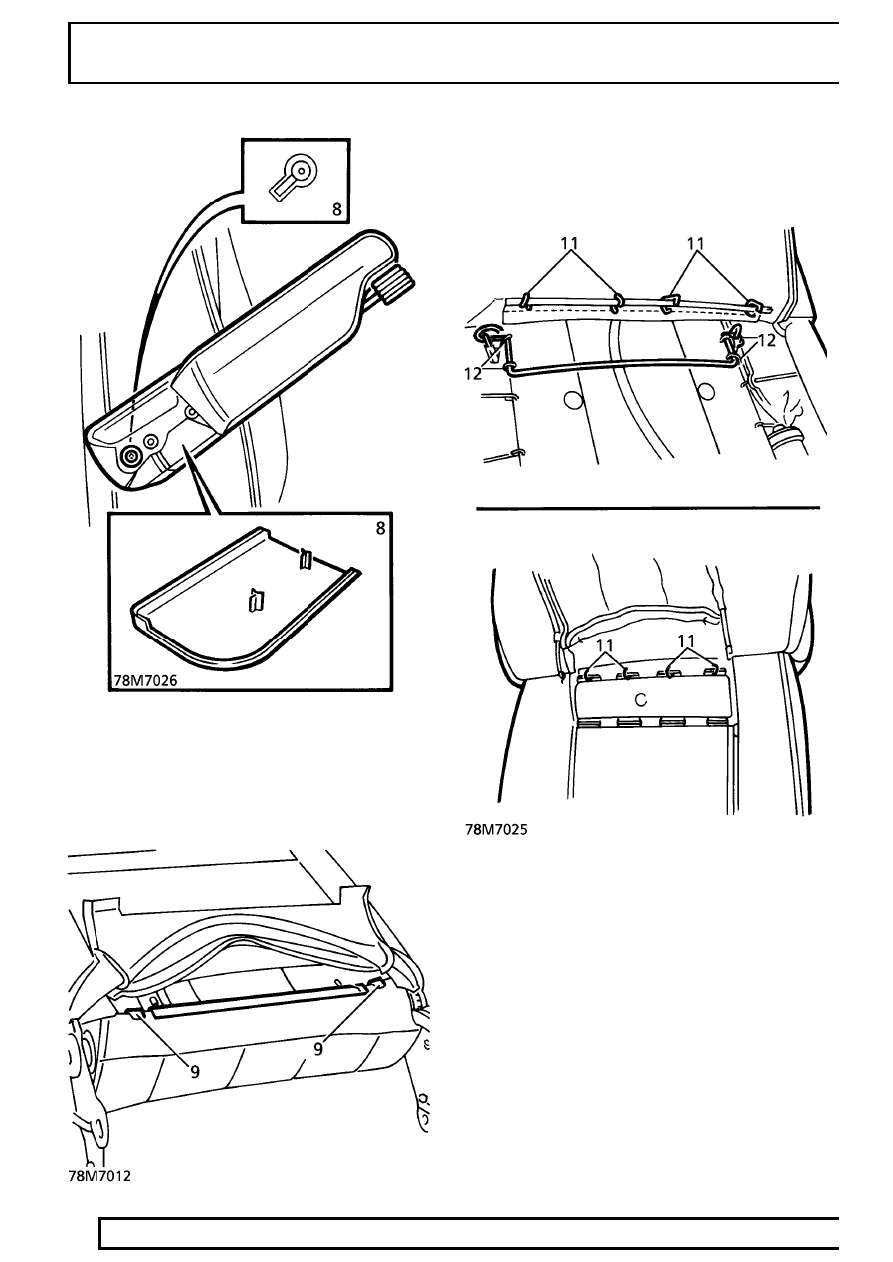

8. Remove cover from armrest screw. Remove

screw and arm rest.

9. Remove 2 clips securing squab cover retainer to

squab frame. Release retainer.

10. Release cover retention wires from frame. Roll

cover back for access.

11. Remove 4 hog rings from front and 4 hog rings

from rear of squab cover.

12. Roll cover back further. Remove 4 hog rings

securing front of cover.

13. Disconnect remaining ends of retention wires.
14. Remove cover from frame.
