PANEL REPAIRS

1

REPAIR

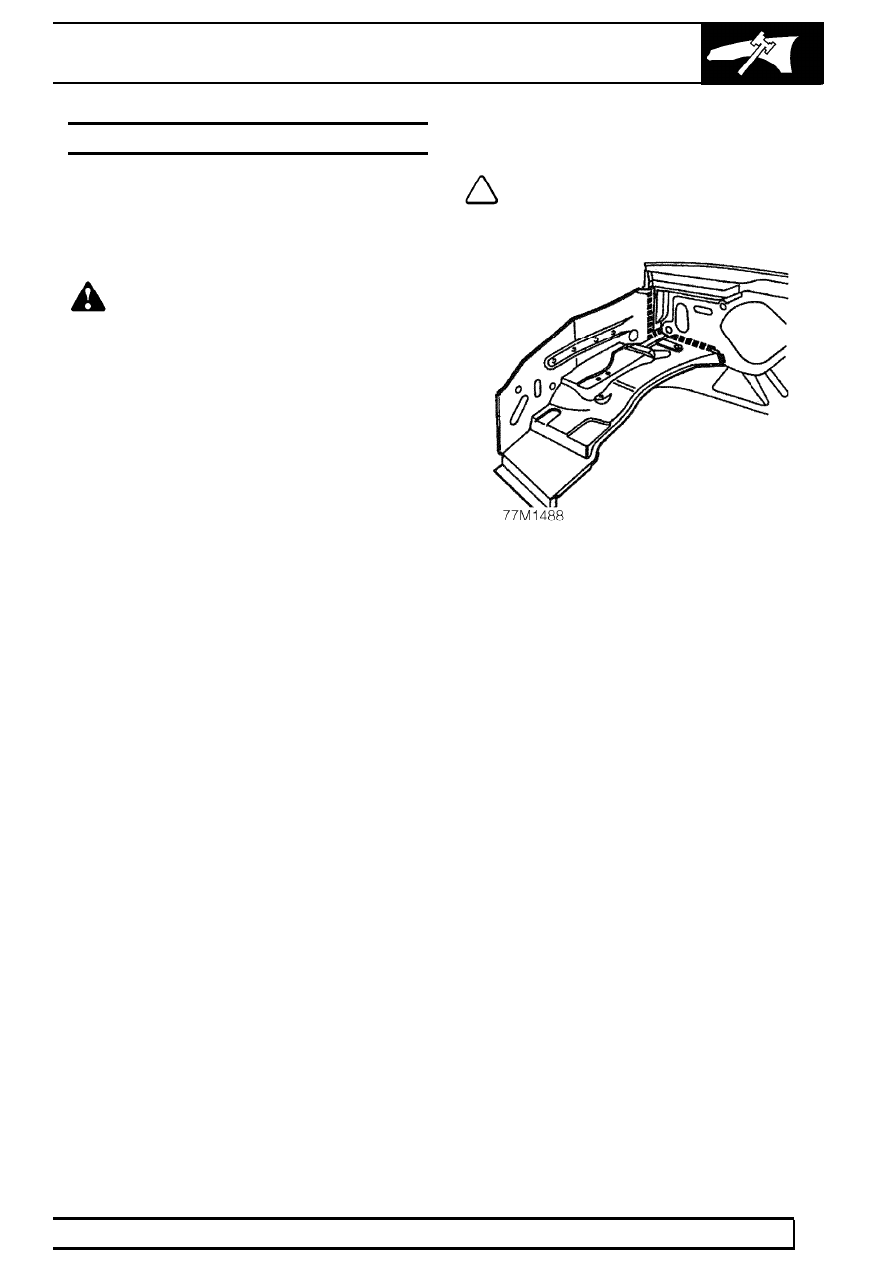

VALANCE AND WHEEL ARCH

Remove

1. Disconnect both battery leads, negative lead

first.

2. Raise front of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.
5. Remove airbag modules.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair.

6. Disconnect alternator.
7. Remove front bumper valance.

See CHASSIS

AND BODY, Repair.

8. Remove extension spoiler front bumper.

See

CHASSIS AND BODY, Repair.

9. Remove front grille.

See CHASSIS AND BODY,

Repair.

10. Remove headlamp.

See Workshop Manual -

ELECTRICAL.

11. Remove bonnet.

See CHASSIS AND BODY,

Repair.

12. Remove bonnet strut.

See CHASSIS AND

BODY, Repair.

13. Remove bonnet lock RH or LH.

See CHASSIS

AND BODY, Repair.

14. Remove wheel arch liner - front.

See CHASSIS

AND BODY, Repair.

15. Remove front door assembly.

See CHASSIS

AND BODY, Repair.

16. Remove ’A’ post trim.

See CHASSIS AND

BODY, Repair.

17. Remove fascia.

See CHASSIS AND BODY,

Repair.

18. Remove front wing.
19. Remove engine.

See Workshop Manual -

ENGINE.

20. Remove gearbox.

See Workshop Manual -

GEARBOX.

Refit

NOTE: In this operation the valance and
wheel arch is fitted in combination with a
front side member.

21. Prepare and clean panel joint faces. Punch or

drill holes in new valance and wheel arch for
plug welding as shown.

22. Reverse removal procedure.
23. Remove stands and lower vehicle.

77

PANEL REPAIRS

NEW RANGE ROVER

2

REPAIR

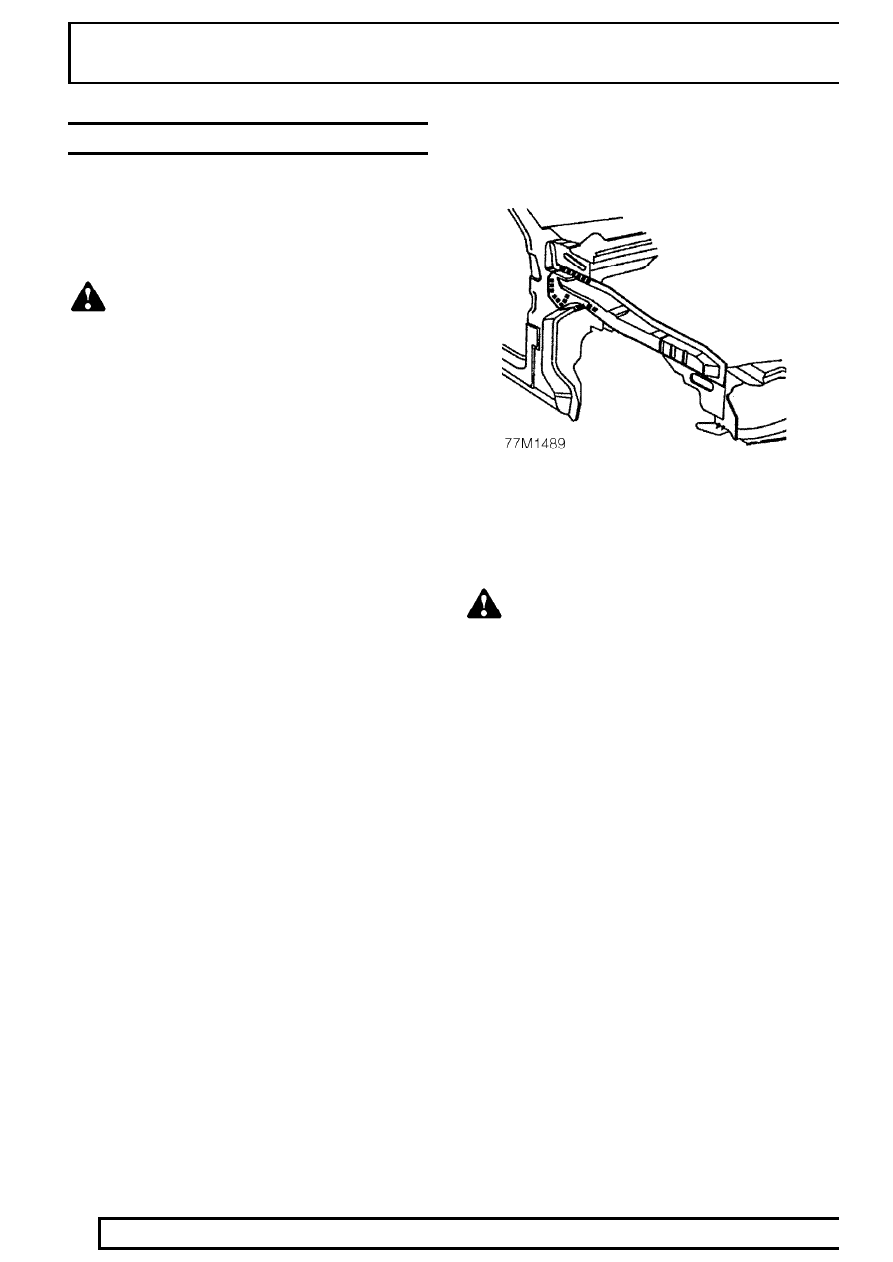

FRONT SIDE MEMBER

Remove

1. Disconnect both battery leads, negative lead

first.

2. Raise front of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.
5. Remove airbag module.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair.

6. Disconnect alternator.
7. Remove front bumper valance.

See CHASSIS

AND BODY, Repair.

8. Remove extension spoiler front bumper.

See

CHASSIS AND BODY, Repair.

9. Remove front grille.

See CHASSIS AND BODY,

Repair.

10. Remove headlamp.

See Workshop Manual -

ELECTRICAL

11. Remove bonnet.

See CHASSIS AND BODY,

Repair.

12. Remove bonnet strut.

See CHASSIS AND

BODY, Repair.

13. Remove bonnet lock RH or LH.

See CHASSIS

AND BODY, Repair.

14. Remove wheel arch liner - Front.

See CHASSIS

AND BODY, Repair.

15. Remove front door assembly.

See CHASSIS

AND BODY, Repair.

16. Remove ’A’ post trim.

See CHASSIS AND

BODY, Repair.

17. Remove front wing.

Refit

18. Prepare and clean panel joint faces. Punch or

drill holes in new front side member for plug
welding as shown.

WARNING: Remove ALL traces of
adhesive from valance upper edge before
plug welding.

19. Reverse removal procedure.
20. Remove stands and lower vehicle.

PANEL REPAIRS

3

REPAIR

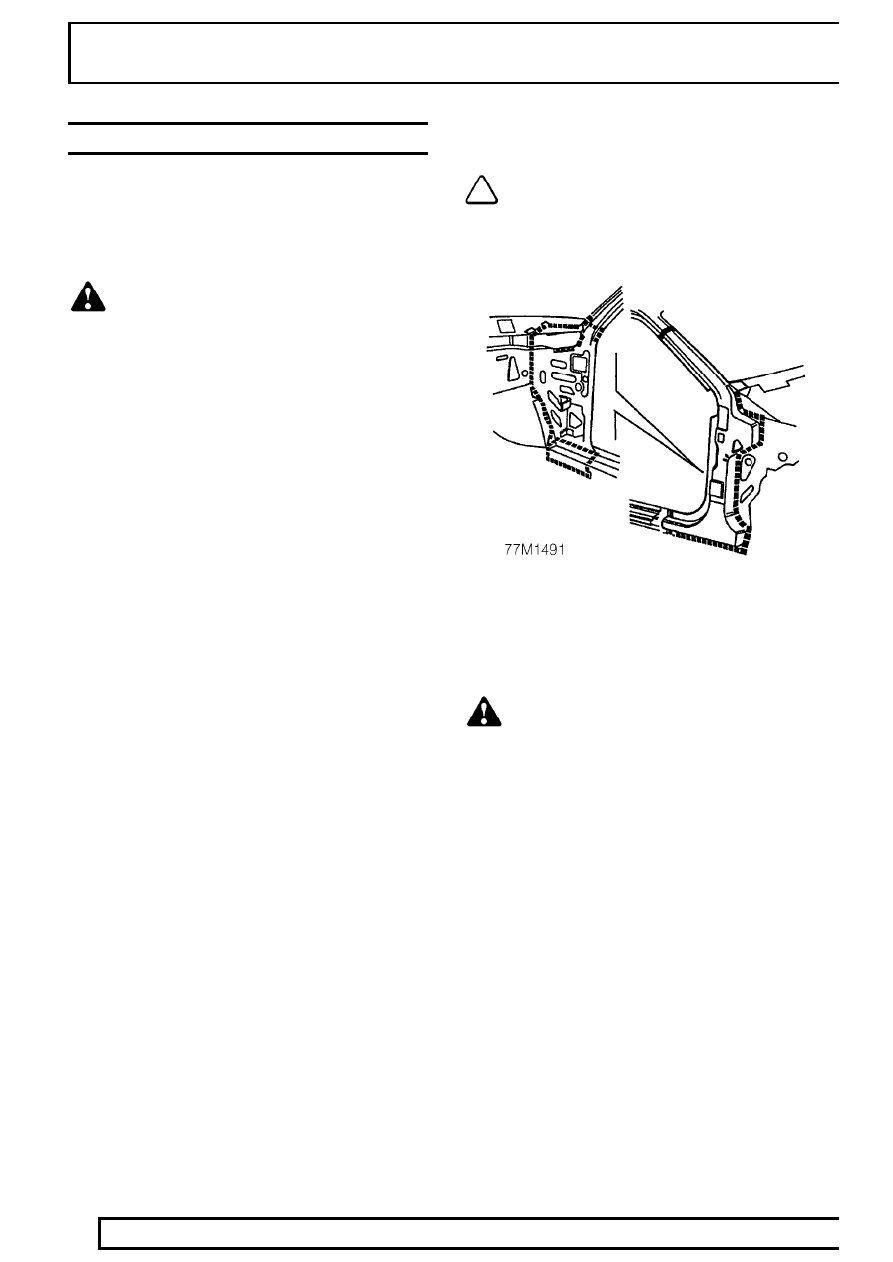

UPPER ’A’ POST PANEL AND REPAIR PANEL

Remove

1. Disconnect both battery leads, negative lead

first.

2. Raise front of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.
5. Remove both airbag modules.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair. See SUPPLEMENTARY RESTRAINT
SYSTEM, Repair.

6. Disconnect alternator.
7. Remove front bumper valance.

See CHASSIS

AND BODY, Repair.

8. Remove extension spoiler front bumper.

See

CHASSIS AND BODY, Repair.

9. Remove front grille.

See CHASSIS AND BODY,

Repair.

10. Remove windscreen.

See CHASSIS AND

BODY, Repair.

11. Remove headlamp.

See Workshop Manual -

ELECTRICAL.

12. Remove bonnet.

See CHASSIS AND BODY,

Repair.

13. Remove wheel arch liner - front.

See CHASSIS

AND BODY, Repair.

14. Remove front door assembly.

See CHASSIS

AND BODY, Repair.

15. Remove ’A’ post trim.

See CHASSIS AND

BODY, Repair.

16. Remove fascia assembly.

See CHASSIS AND

BODY, Repair.

17. Remove front wing.

Refit

NOTE: In this operation, the ’A’ post panel
and repair panel are replaced in
combination with the lower ’A’ post and

reinforcement. It is also necessary to remove the
front side member for access.

18. Prepare and clean panel joint faces. Punch or

drill holes in new panels for plug welding as
shown.

WARNING: Remove ALL traces of
adhesive from outer face of ’A’ post
reinforcement before plug welding.

Cut upper ’A’ post and repair panel to form seam
welded joints with existing panels.

19. Reverse removal procedure.
20. Remove stands and lower vehicle.

77

PANEL REPAIRS

NEW RANGE ROVER

4

REPAIR

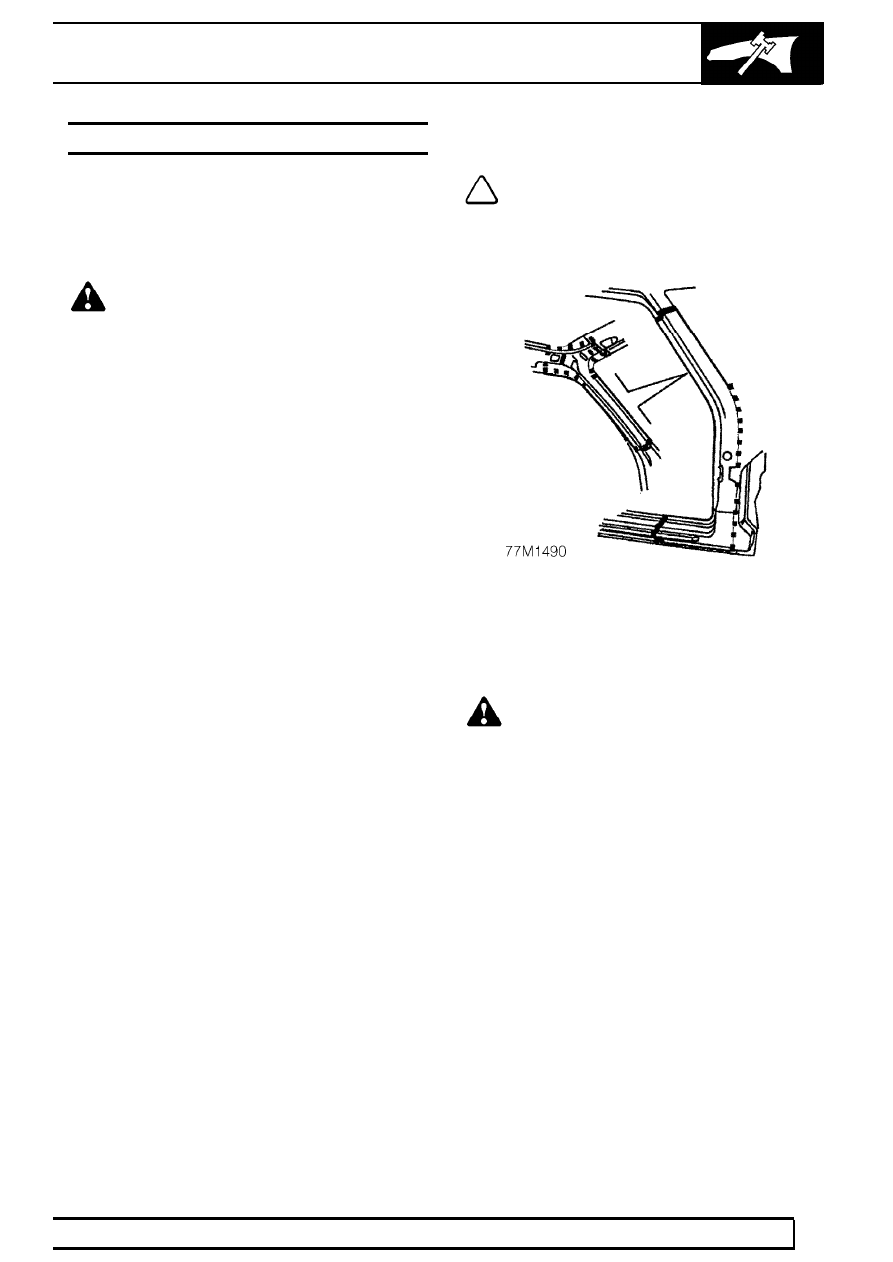

LOWER ’A’ POST AND REINFORCEMENT

Remove

1. Disconnect both battery leads, negative lead

first.

2. Raise front of vehicle.

WARNING: Support on safety stands.

3. Disconnect all ECUs.
4. Disconnect airbags and sensor system.
5. Remove both airbag modules.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair. See SUPPLEMENTARY RESTRAINT
SYSTEM, Repair.

6. Disconnect alternator.
7. Remove front bumper valance.

See CHASSIS

AND BODY, Repair.

8. Remove extension spoiler front bumper.

See

CHASSIS AND BODY, Repair.

9. Remove front grille.

See CHASSIS AND BODY,

Repair.

10. Remove windscreen.

See CHASSIS AND

BODY, Repair.

11. Remove headlamp.

See Workshop Manual -

ELECTRICAL.

12. Remove bonnet.

See CHASSIS AND BODY,

Repair.

13. Remove wheel arch liner - front.

See CHASSIS

AND BODY, Repair.

14. Remove front door assembly.

See CHASSIS

AND BODY, Repair.

15. Remove ’A’ post trim.

See CHASSIS AND

BODY, Repair.

16. Remove fascia assembly.

See CHASSIS AND

BODY, Repair.

17. Remove front wing.

Refit

NOTE: In this operation, the lower ’A’ post
and reinforcement are replaced in
combination with the upper ’A’ post and

repair panel. It is also necessary to remove the
front side member for access.

18. Prepare and clean panel joint faces. Punch or

drill holes in new panels for plug welding as
shown.

WARNING: Remove ALL traces of
structural adhesive from dash
reinforcement end flange before plug

welding.

Cut ’A’ post reinforcement to form a seam welded butt
joint with existing panel.

19. Reverse removal procedure.
20. Remove stands and lower vehicle.
