PANEL REPAIRS

27

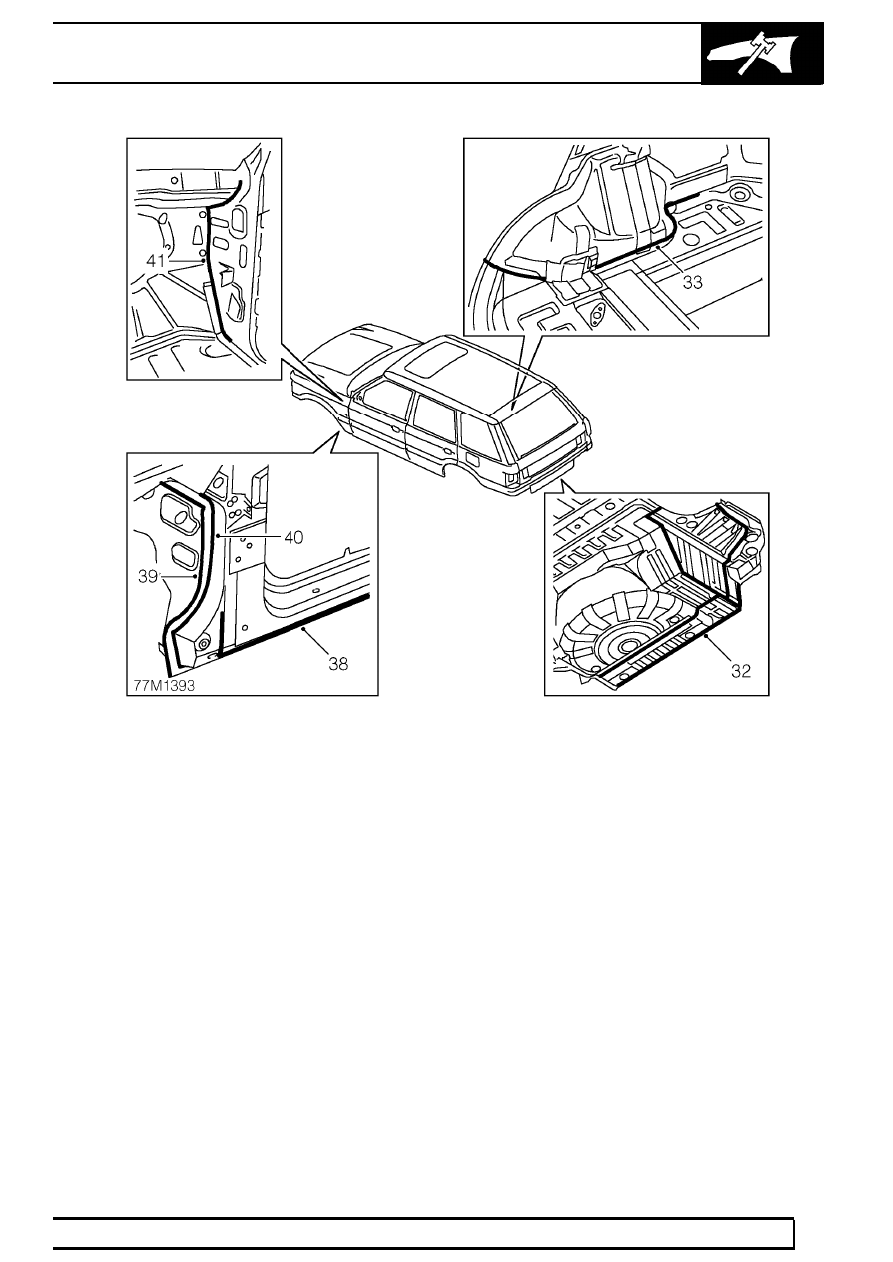

SEALING AND CORROSION PROTECTION

32. Brushable sealer
33. Seam sealer light
38. Seam sealer light

39. Seam sealer light
40. Seam sealer light
41. Seam sealer light

All areas symmetrically opposite to those shown are also treated.

See GENERAL INFORMATION DATA, Information section.

PANEL REPAIRS

1

PANELS

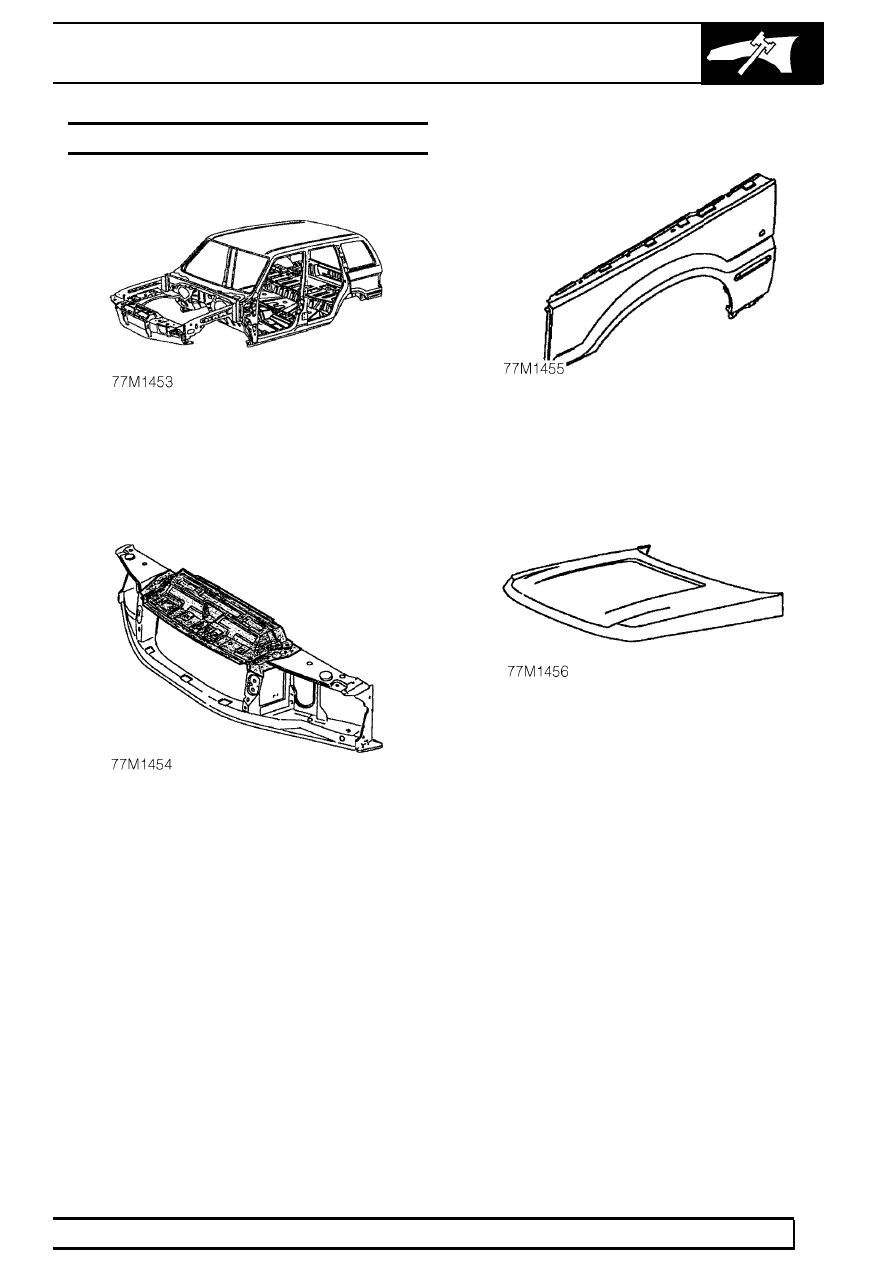

SERVICE CONDITION OF PANELS

Bodyshell Assembly

Bodyshells, which are also supplied with sunroof
aperture (not shown), are serviced less front wings,
bonnet, door assemblies and upper/lower tailgates.

Headlamp and Grille Panel

Headlamp/grille panels are serviced as a complete
assembly including a bolt-on bonnet lock platform.

Front Wing

Front wings are serviced as separate bolt-on
aluminium panels.

Bonnet

Bonnets are serviced less hinges which are available
separately.

77

PANEL REPAIRS

NEW RANGE ROVER

2

PANELS

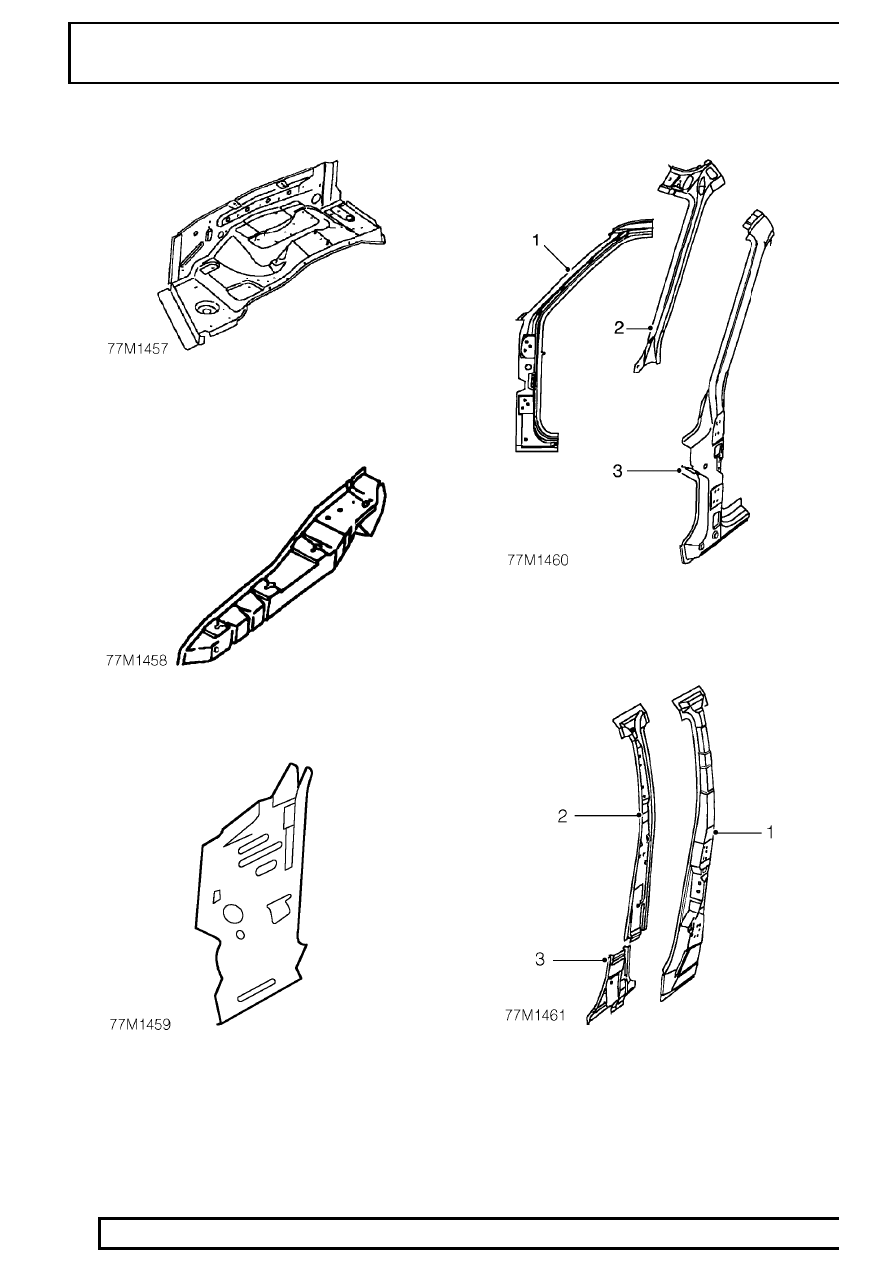

Valance and Wheel arch

Valance and wheel arch panels are serviced as a
separate part and are fitted to the bulkhead.

Front Side member

Front side members are fitted to the ’A’ post and
valance/wheel arch.

’A’ Post Lower

The ’A’ post lower is fitted to the bulkhead, inner sill
and ’A’ post reinforcement.

’A’ Post Panels

’A’ posts are serviced as separate ’A’ post repair
panel (1), upper ’A’ post (2) and ’A’ post reinforcement
(3).

’BC’ Post Panels

’BC’ posts are serviced as separate ’BC’ post
reinforcement (1) and inner ’BC’ post panels (2, 3).
