Range Rover. Manual - part 259

PANEL REPAIRS

23

SEALING AND CORROSION PROTECTION

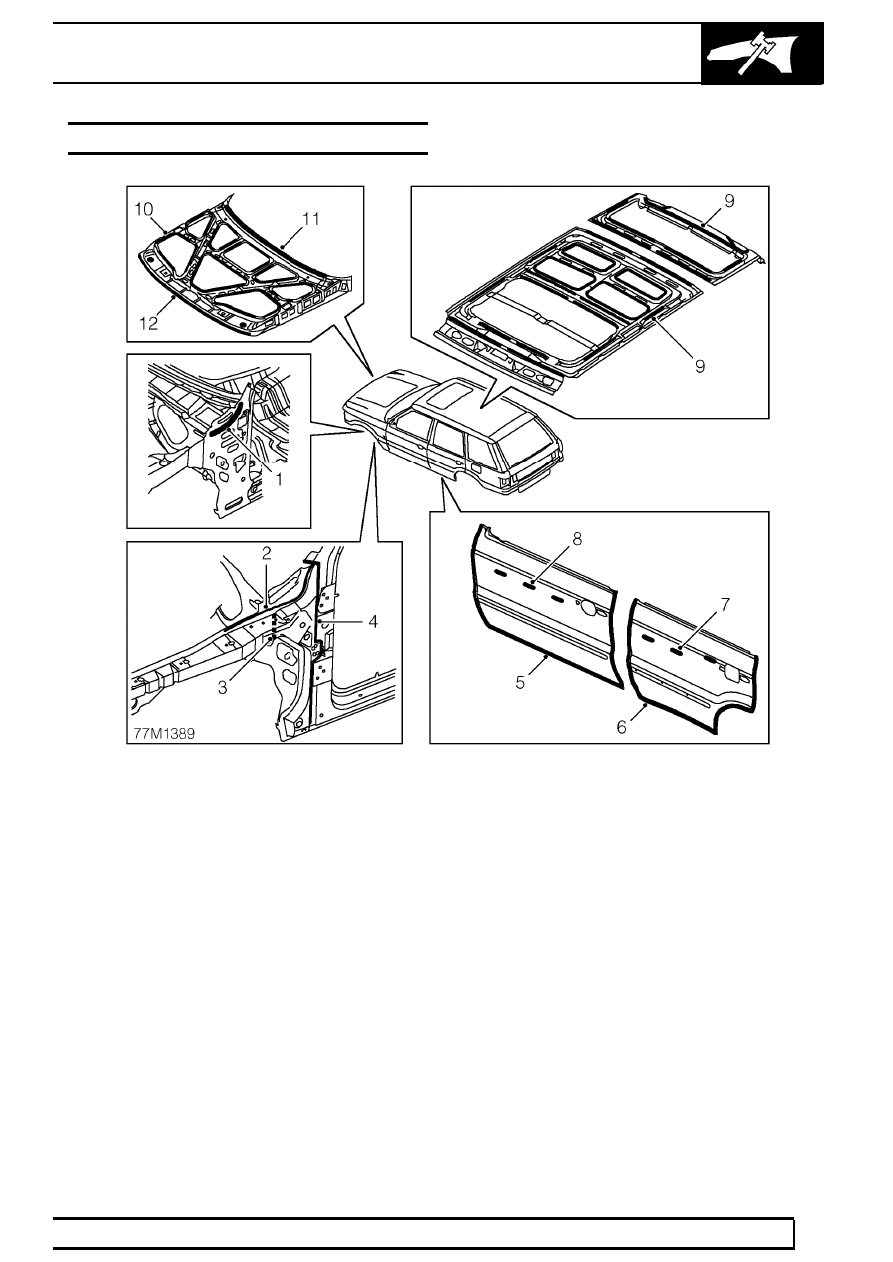

SEALING CHARTS

1. Structural adhesive
2. Structural adhesive
3. Structural adhesive
4. Structural adhesive
5. Structural adhesive, seam sealer
6. Structural adhesive, seam sealer

7. Semi-structural adhesive/anti-flutter material
8. Semi-structural adhesive/anti-flutter material
9. Semi-structural adhesive/anti-flutter material

10. Semi-structural adhesive/anti-flutter material
11. Structural adhesive
12. Structural adhesive

All areas symmetrically opposite to those shown are also treated.

see GENERAL INFORMATION DATA, Information section.

77

PANEL REPAIRS

NEW RANGE ROVER

24

SEALING AND CORROSION PROTECTION

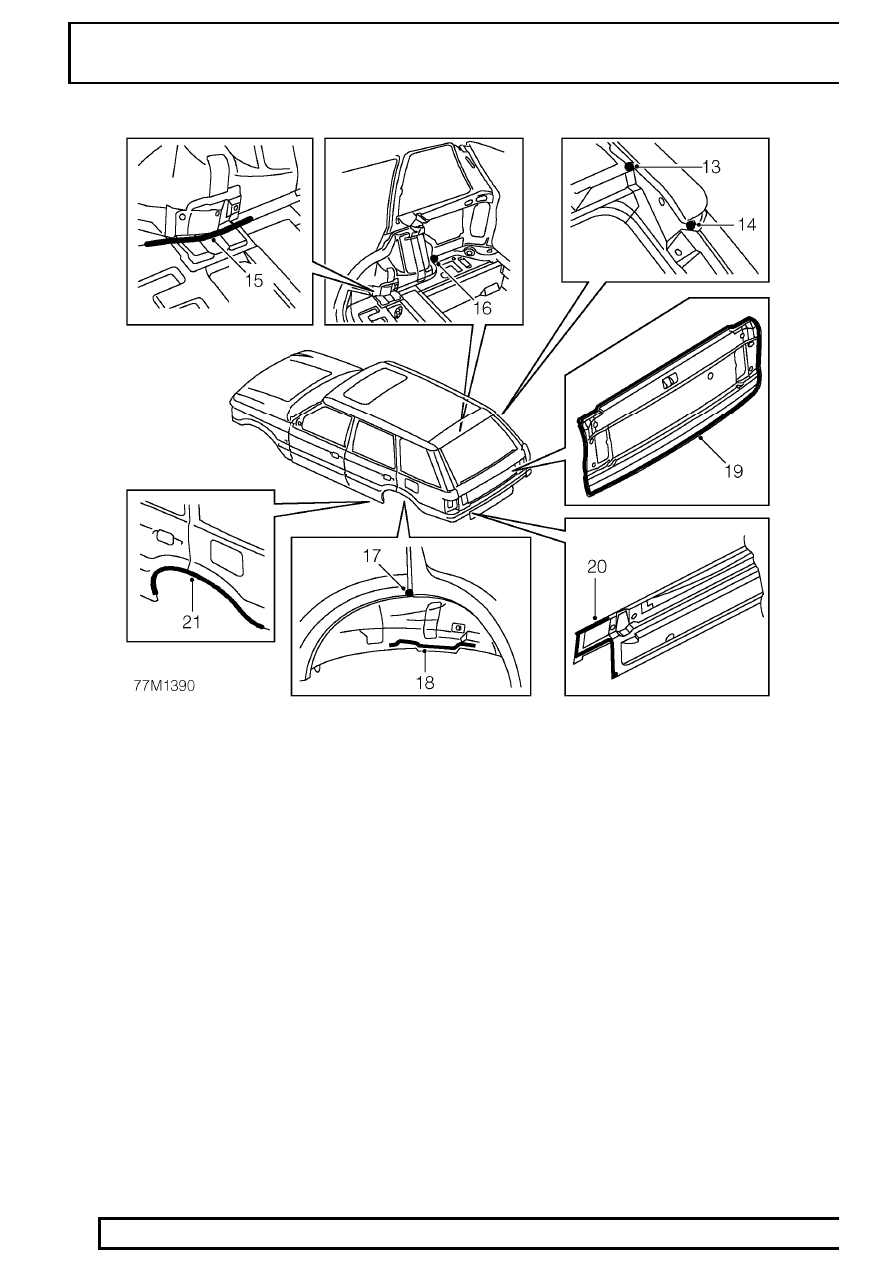

13. Putty
14. Putty
15. Structural adhesive
16. Putty, seam sealer heavy
17. Putty, seam sealer heavy

18. Structural adhesive
19. Structural adhesive
20. Structural adhesive
21. Structural adhesive

All areas symmetrically opposite to those shown are also treated.

See GENERAL INFORMATION DATA, Information section.

PANEL REPAIRS

25

SEALING AND CORROSION PROTECTION

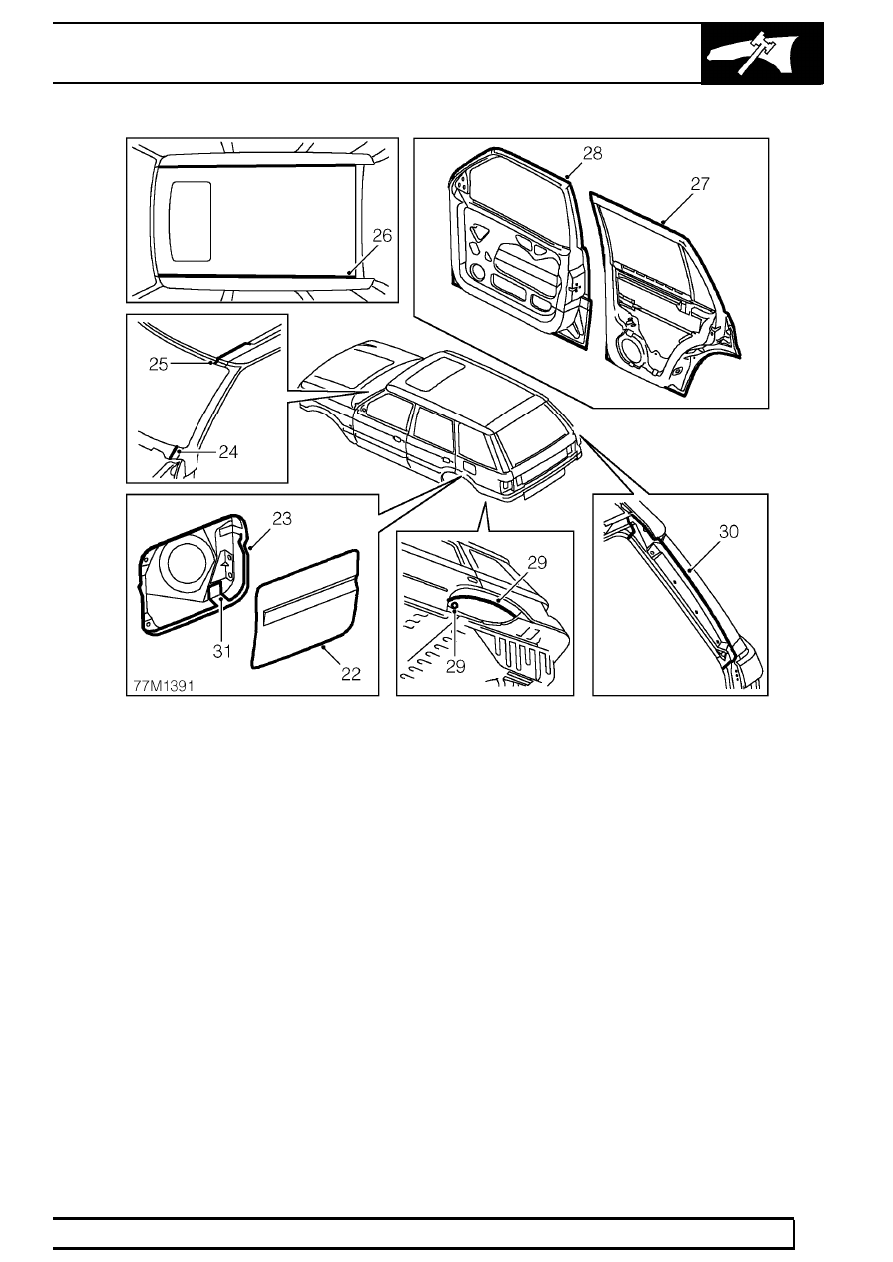

22. Structural adhesive
23. Semi-structural adhesive/anti-flutter material
24. Seam sealer light
25. Seam sealer light, structural adhesive
26. Seam sealer light

27. Seam sealer
28. Seam sealer
29. Seam sealer heavy
30. Seam sealer light
31. Seam sealer light

All areas symmetrically opposite to those shown are also treated.

See GENERAL INFORMATION DATA, Information section.

77

PANEL REPAIRS

NEW RANGE ROVER

26

SEALING AND CORROSION PROTECTION

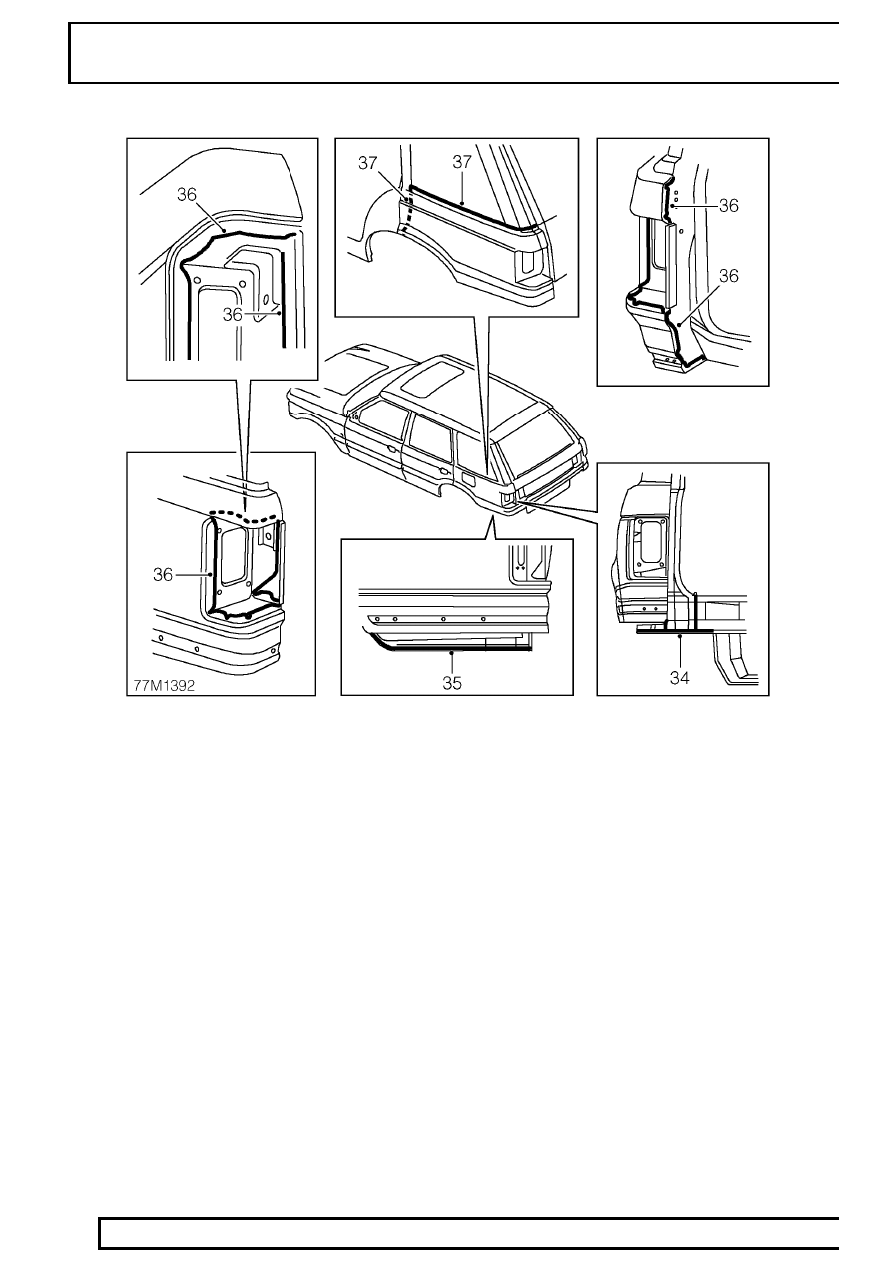

34. Seam sealer light
35. Seam sealer light
36. Seam sealer light
37. Seam sealer light

All areas symmetrically opposite to those shown are also treated.

See GENERAL INFORMATION DATA, Information section.
