CHASSIS AND BODY

67

REPAIR

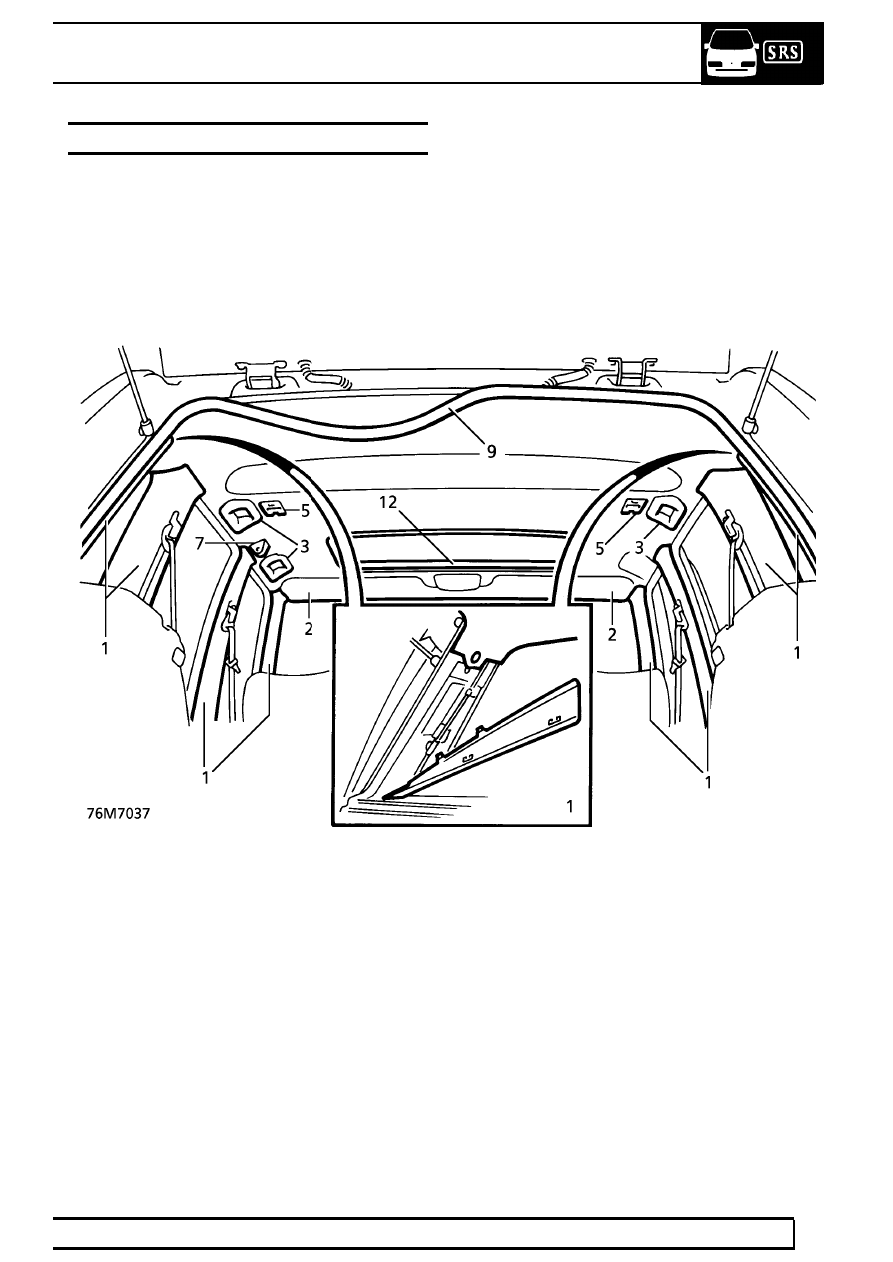

HEADLINING - SLIDING ROOF

Service repair no - 76.64.15

Remove

1. Remove upper trims from ’A’,’B’,’D’ & ’E’ posts.

See this section.

2. Remove both sun visors.

See this section.

3. Remove grab handles.

See this section.

4. Remove parcel tray support trim.

See this

section.

5. Remove interior lamps.

See ELECTRICAL,

Repair.

6. Remove front courtesy lamp.

See

ELECTRICAL, Repair.

7. Remove ultrasonic sensor.

See ELECTRICAL,

Repair.

8. Fold down rear seat squabs. Recline front seat

squabs.

9. Release aperture sealing rubbers at tops of

doors and tailgate.

10. Release sun visor clip retaining screw cover

plugs.

11. Remove sun visor retaining clip screws. Remove

clips.

12. Remove sun roof aperture finisher.
13. Remove 2 headlining grab handle blanks.
14. Remove 2 studs securing rear of headlining.
15. With assistance remove headlining.

Refit

16. Reverse removal procedure.

76

CHASSIS AND BODY

NEW RANGE ROVER

68

REPAIR

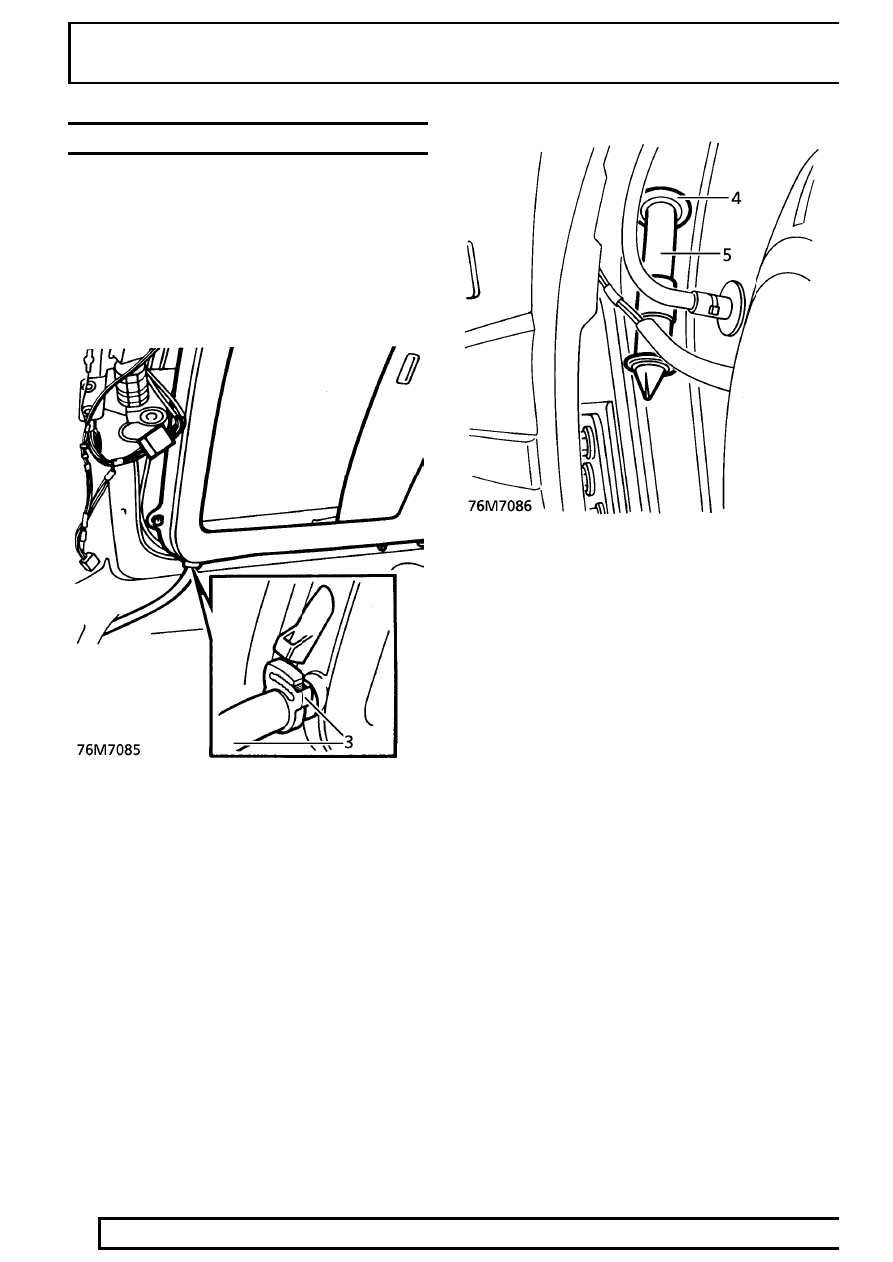

SUNROOF DRAIN TUBE - FRONT

Service repair no - 76.82.21

Remove

1. Remove headlining.

See this section.

2. Remove wheel arch liner.

See this section.

3. Release drain tube from sunroof.

4. Release drain tube grommet from body behind

wheel arch liner.

5. Tie draw string to one end of drain tube and pull

tube from ’A’ post.

Refit

6. Tie draw string to new drain tube and pull

through ’A’ post.

7. Fit grommet to drain tube, secure to body.
8. Secure drain tube to sunroof.
9. Fit headlining.

See this section.

10. Refit wheel arch liner.

See this section.

CHASSIS AND BODY

69

REPAIR

SUNROOF DRAIN TUBE - REAR

Service repair no - 76.82.22

Remove

1. Remove headlining.

See this section.

NOTE: Ensure that parcel shelf support
panel is removed from side of drain tube
to be removed.

2. Release clip from drain tube.

3. Disconnect drain tube from sunroof.
4. Remove drain tube from wheel arch grommet.

Refit

5. Fit drain tube to sunroof, secure with clip.
6. Fit drain tube through wheel arch grommet.
7. Refit headlining.

See this section.

76

CHASSIS AND BODY

NEW RANGE ROVER

70

REPAIR

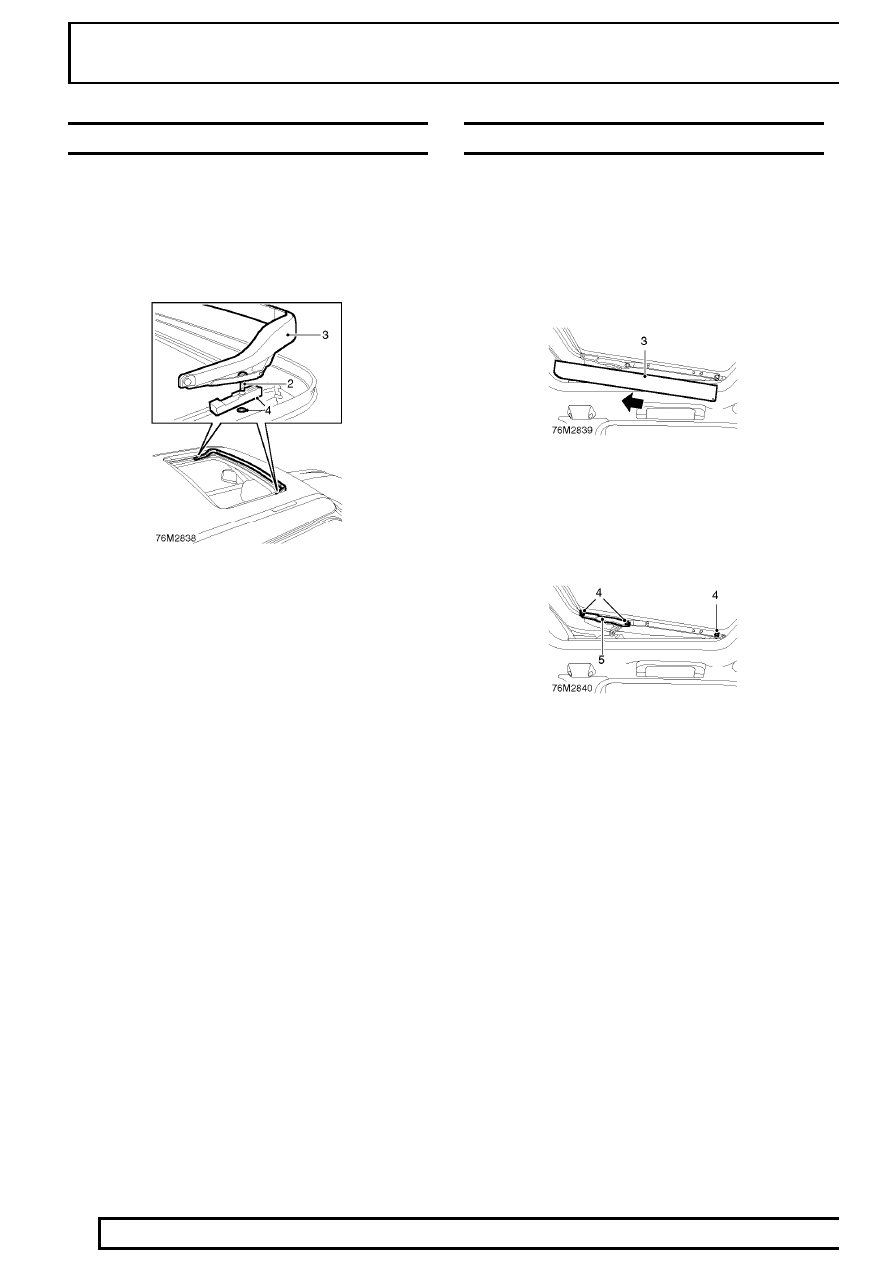

SUNROOF - WIND DEFLECTOR

Service repair no - 76.82.31

Remove

1. Open sunroof panel.

2. Remove 2 Torx screws securing wind deflector

to sunroof frame.

3. Remove wind deflector assembly.
4. Collect 2 spacer blocks and 2 nylon washers

from sunroof frame.

Refit

5. Position nylon washers and spacer blocks to

sunroof frame.

6. Align wind deflector assembly and secure with

Torx screws. Torque tighten Torx screws to
2 Nm (1.5 lbf.ft).

7. Close sunroof panel.

SUNROOF - PANEL

Service repair no - 76.82.05

Remove

1. Remove wind deflector.

See this section.

2. Tilt the sunroof panel.

3. Remove 2 mechanism covers by sliding

rearward.

4. Remove 4 Torx screws and 2 ’C’ clips,

connecting mechanism to sunroof panel.

5. Collect 2 slide brackets.
6. Release sunroof panel from locating pins.
7. Remove sunroof panel.

Refit

8. Lightly grease mechanism.
9. Position sunroof panel to locating pins.

10. Fit slide brackets.
11. Fit ’C’ clips and Torx screws, do not tighten at

this stage.

12. Adjust sunroof panel.

See Adjustment.

13. Fit wind deflector.

See this section.
