Range Rover. Manual - part 227

CHASSIS AND BODY

3

REPAIR

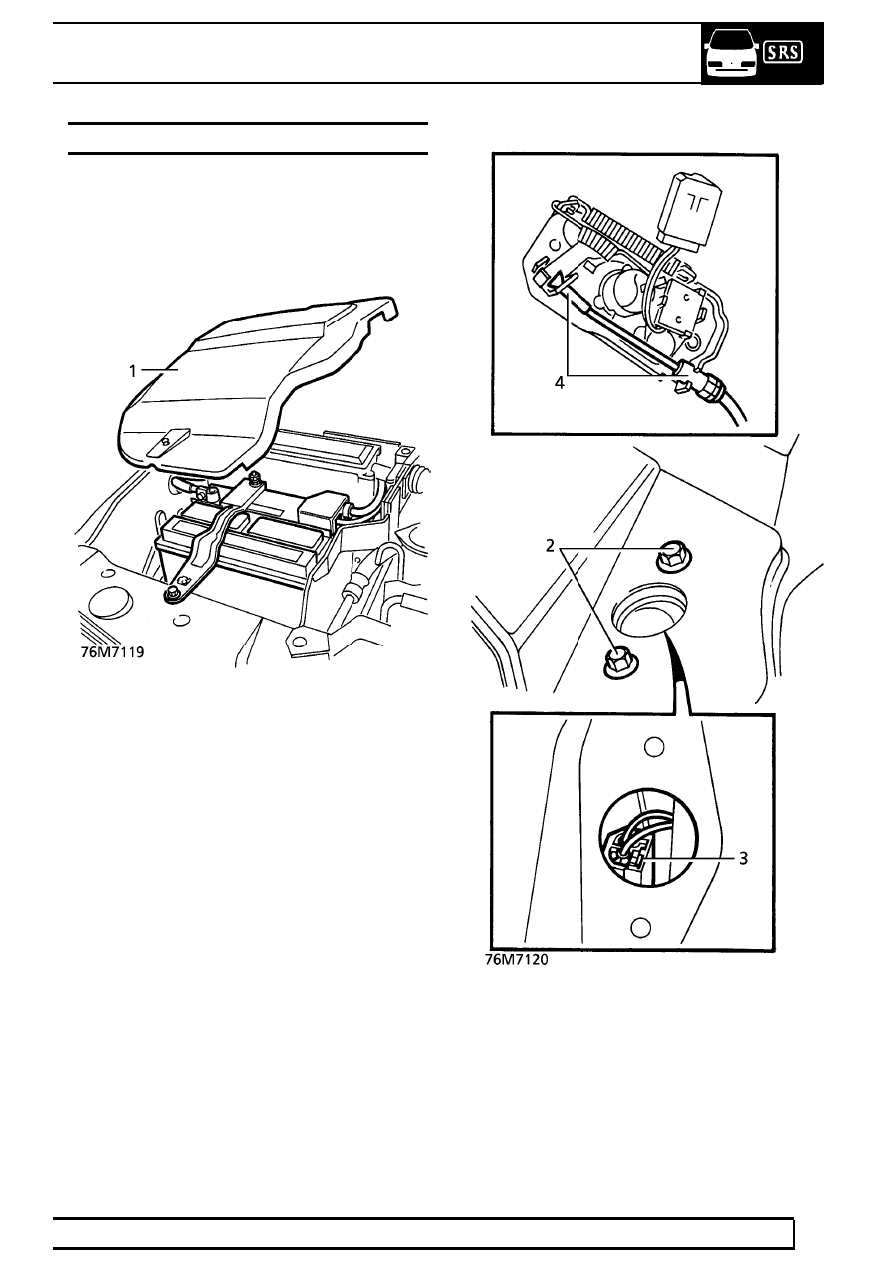

BONNET LOCK - RIGHT HAND

Service repair no - 76.16.25

Remove

1. Release 3 turnbuckles securing battery cover.

Remove cover

2. Remove 2 bolts securing bonnet lock to platform.

3. Manoeuvre lock and disconnect alarm switch

multiplug.

4. Release inner and outer cables from lock.
5. Remove lock.

Refit

6. Reverse removal procedure.

76

CHASSIS AND BODY

NEW RANGE ROVER

4

REPAIR

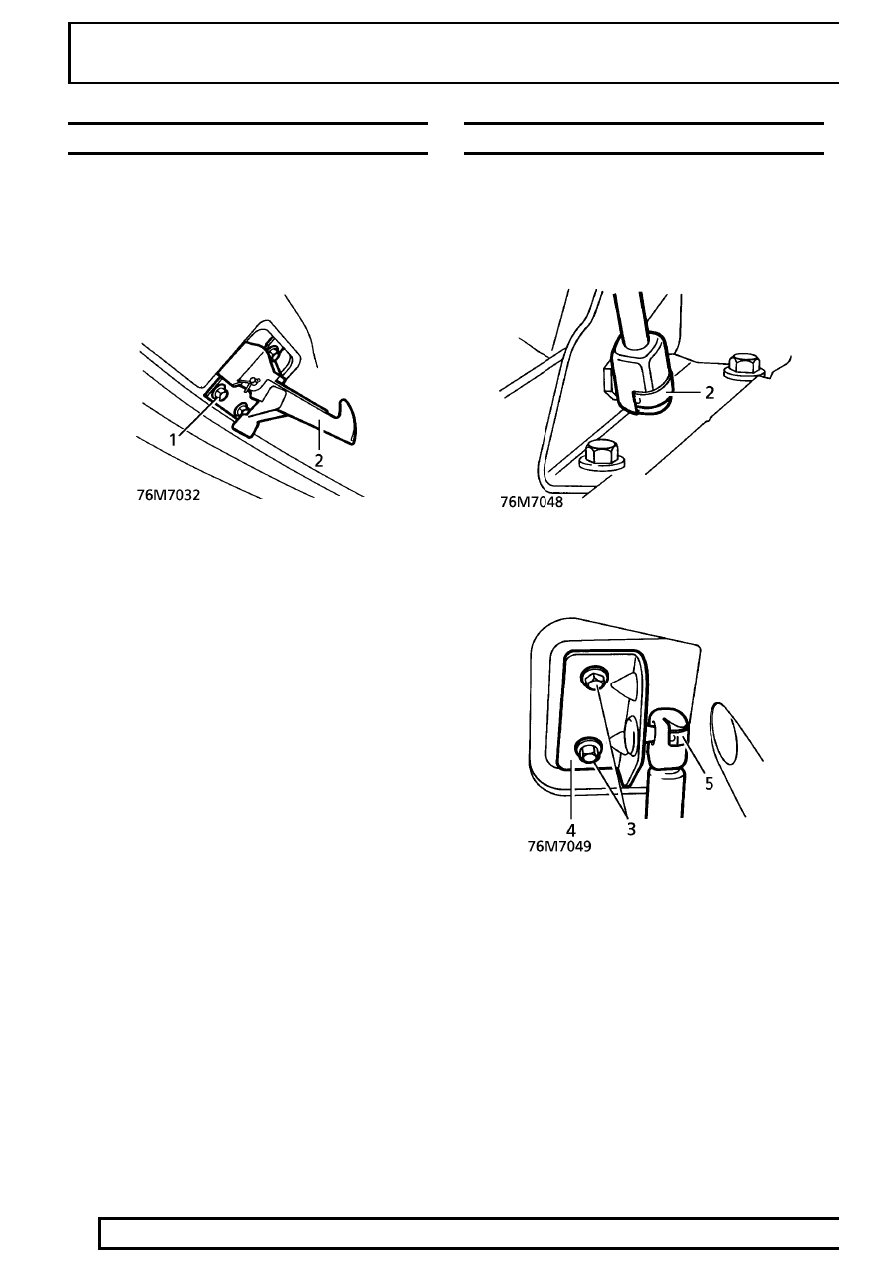

BONNET SAFETY CATCH

Service repair no - 76.16.34

Remove

1. Remove bolts securing safety catch to bonnet.
2. Remove safety catch.

Refit

3. Position catch to bonnet.
4. Fit bolts, do not tighten.
5. Close and open bonnet to align catch.
6. Secure catch with bolts.

BONNET STRUT

Service repair no - 76.16.14

Remove

1. Support bonnet in open position.
2. Release clip securing strut lower ball joint.

3. Remove screws securing strut bracket to bonnet.
4. Remove strut and bracket.

5. Remove strut from bracket.

Refit

6. Fit strut to bonnet bracket, fit to bonnet.
7. Secure strut to lower ball joint.
8. Fit bracket screws. Remove support, close

bonnet.

CHASSIS AND BODY

5

REPAIR

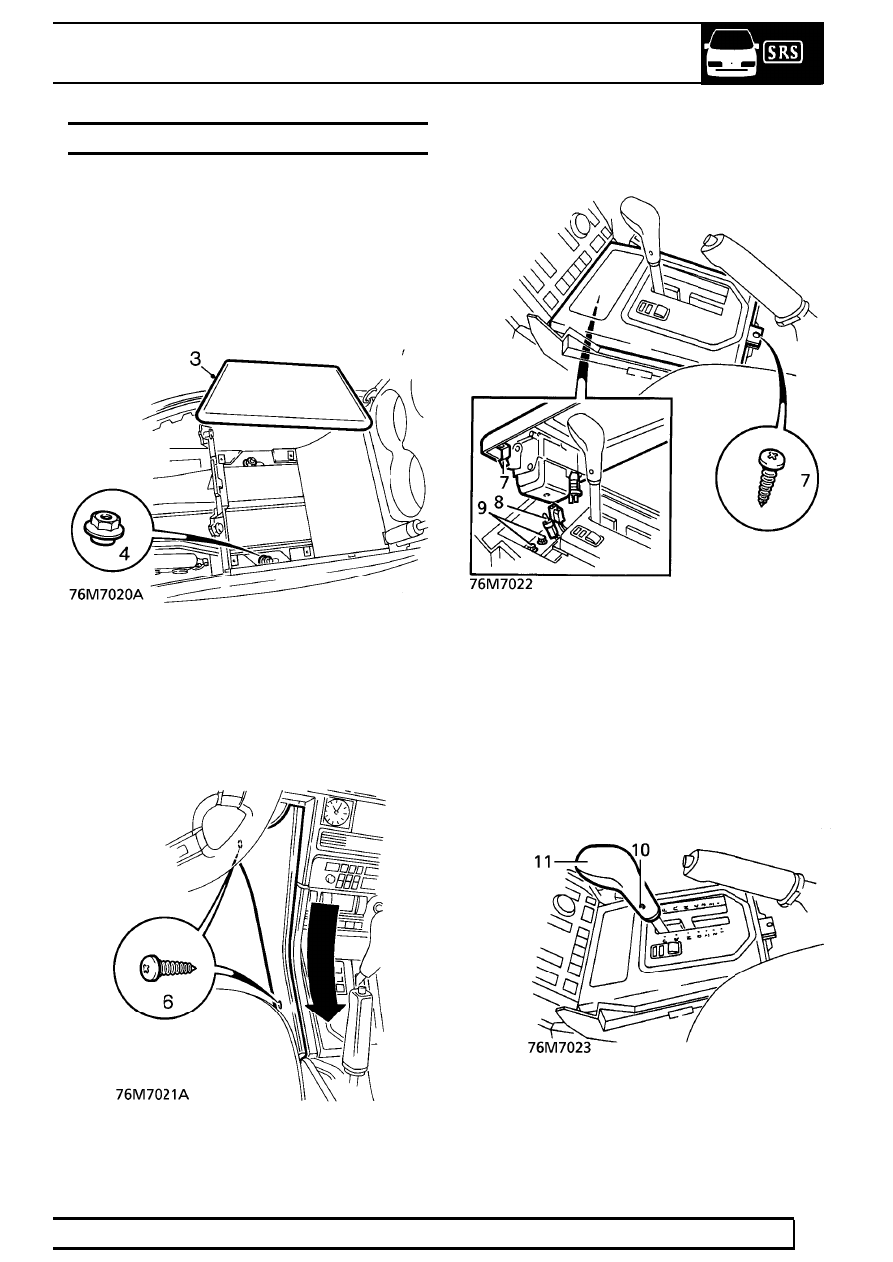

CENTRE CONSOLE

Service repair no - 76.25.01

Remove

1. Remove electric window switch pack.

See

ELECTRICAL, Repair.

2. Disconnect rear footwell lamp multiplug.
3. Remove base in console bin.

4. Remove nuts securing rear of console to floor

studs.

5. Move both front seats fully rearward.
6. Remove 2 screws securing each side panel to

centre console. Release sprag clips from fascia
switch pack by firmly pulling rearwards. Remove
side panels.

7. Remove screw at rear of gear lever applique.

Raise rear end of applique to disengage 2 spring
clips at forward end.

8. Disconnect cigar lighter multiplug, release cigar

lighter bulb. Remove gear lever applique.

9. Manual gearbox models:

Remove gear knob. Remove 2 bolts securing
front of console to floor.

10. Automatic gearbox models:

Remove 2 screws securing selector lever.

11. Remove selector lever.

76

CHASSIS AND BODY

NEW RANGE ROVER

6

REPAIR

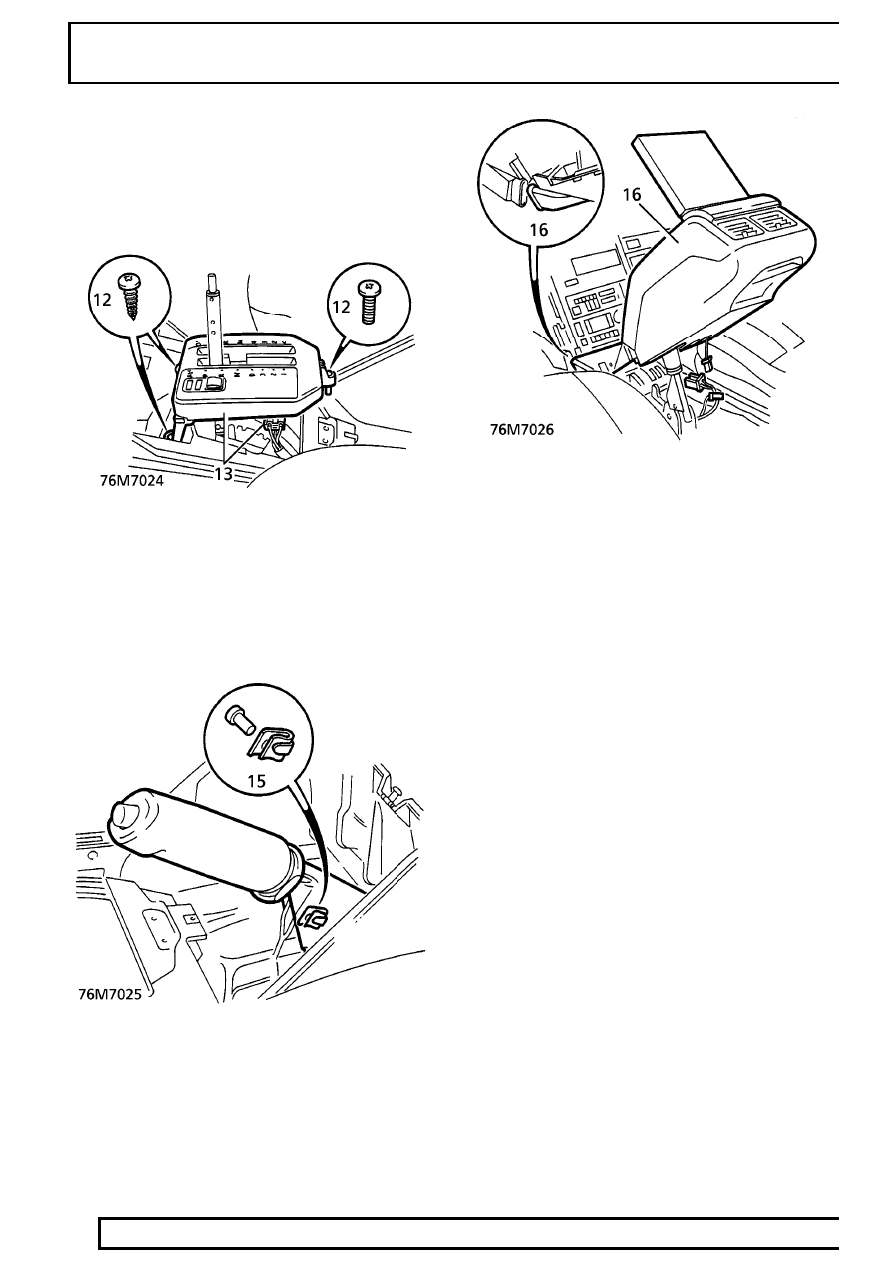

12. Remove 3 screws securing selector graphics

plate.

13. Raise selector graphics plate, disconnect

multiplug.

14. Remove selector graphics plate.
15. All models:

Remove clip securing park brake lever clevis pin,
remove clevis pin. Raise park brake lever to
vertical position.

16. Raise rear of console to disengage rear vent

ducts. Remove centre console.

Refit

17. Fit centre console, ensuring that ducts to rear

fresh air vents are correctly engaged.

18. Fit nuts securing centre console to floor.
19. Automatic - position graphics plate over selector

lever, connect multiplug.

20. Align graphics plate to console, secure with

screws.

21. Fit selector lever, secure with screws.
22. Manual - secure front of centre console to floor

with bolts.

23. Fit gear knob.
24. Lower park brake lever, fit clevis pin and secure

pin with clip.

25. Position gear/selector lever applique, connect

cigar lighter multiplug and insert illumination bulb
in holder.

26. Engage applique clips to console. Secure

applique with screw.

27. Position console side panels. Firmly push

forward to engage sprag clips into fascia switch
pack. Fit and tighten screws.

28. Return front seats to original positions.
29. Fit base to console bin, tighten with screws.
30. Connect rear footwell lamp multiplug.
31. Fit electric window switch pack.

See

ELECTRICAL, Repair.
