SUPPLEMENTARY RESTRAINT SYSTEM

13

PRECAUTIONS

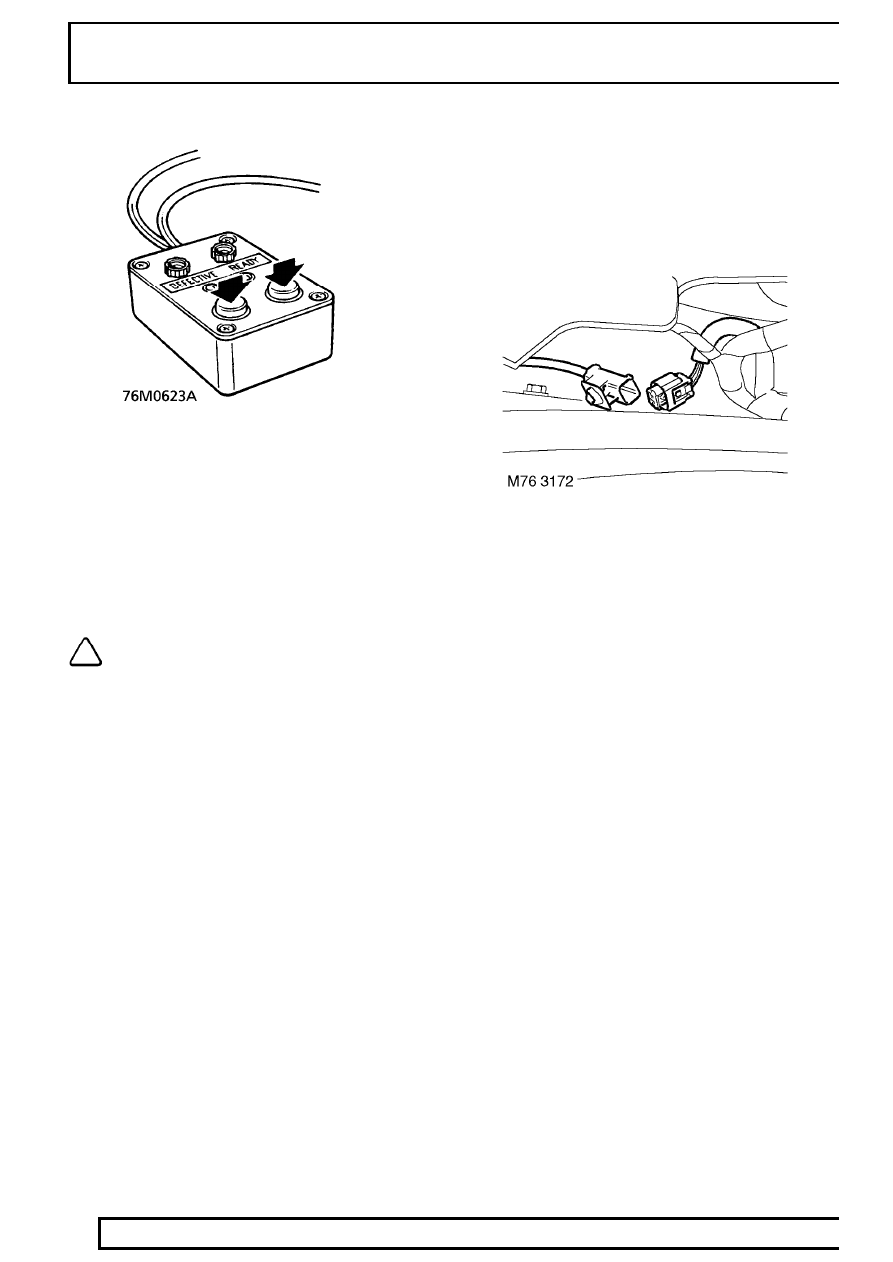

7. Press both operating buttons to deploy airbag

module.

8. DO NOT return to airbag module for 30 minutes.
9. Using gloves and face mask, remove airbag

module from steering wheel, place airbag
module in plastic bag and seal bag

See Repair.

10. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment.

11. Scrap all remaining parts of SRS system. DO

NOT re-use or salvage any parts of the SRS
system, including steering wheel and steering
column.

Passenger’s airbag module

1. Carry out deployment tool self test.
2. Remove glove box assembly.

See CHASSIS

AND BODY, Repair.

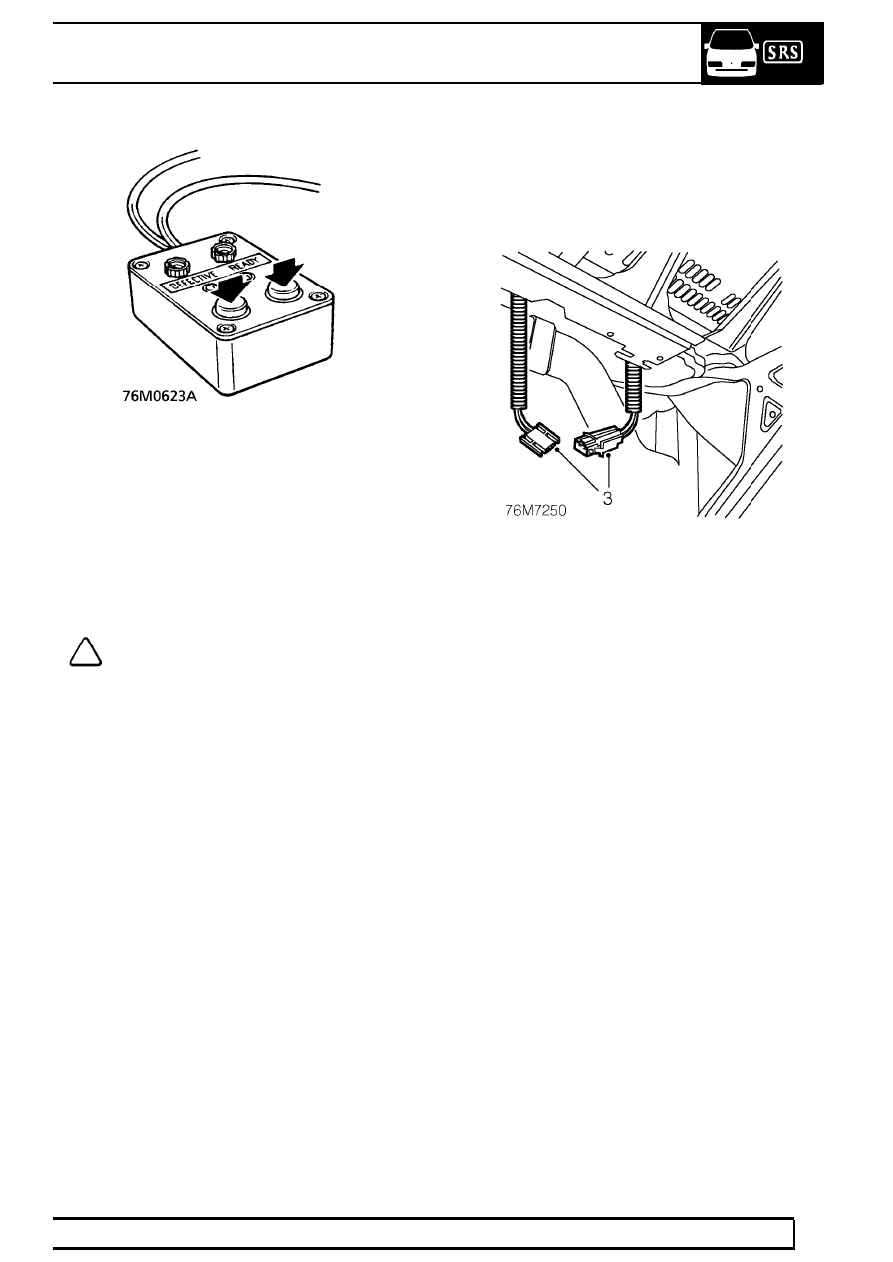

3. Release airbag connector from fascia and

disconnect multiplug.

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

14

PRECAUTIONS

WARNING: Ensure tool SMD 4082/1 is not
connected to battery.

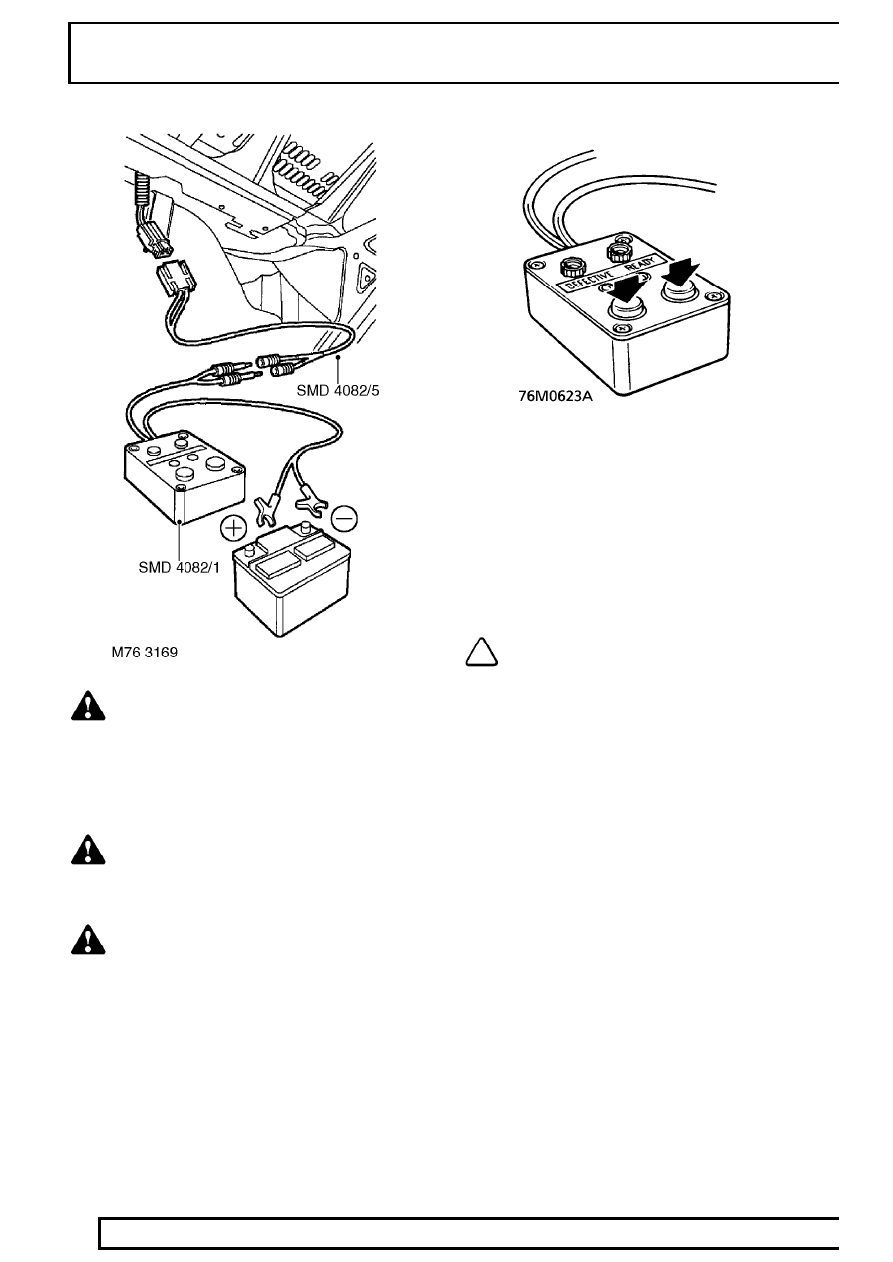

4. Connect flylead SMD 4082/5 to harness

connector.

5. Connect flylead SMD 4082/5 to tool SMD

4082/1.

WARNING: Ensure airbag module is
secure within fascia.

6. Connect tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres away from
vehicle.

7. Press both operating buttons to deploy airbag

module.

8. DO NOT return to airbag module for 30 minutes.
9. Using gloves and face mask, remove airbag

module from fascia. Place airbag module in
plastic bag and seal bag.

See Repair.

10. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment.

11. Scrap all remaining parts of SRS system. DO

NOT re-use or salvage any parts of the SRS
system.

SUPPLEMENTARY RESTRAINT SYSTEM

15

PRECAUTIONS

Side airbag modules

1. Carry out deployment tool self test.
2. Remove seat valance

See SEATS, Repair.

3. Release side airbag connector from beneath

seat cushion and disconnect multiplug.

WARNING: Ensure tool SMD 4082/1 is not
connected to battery.

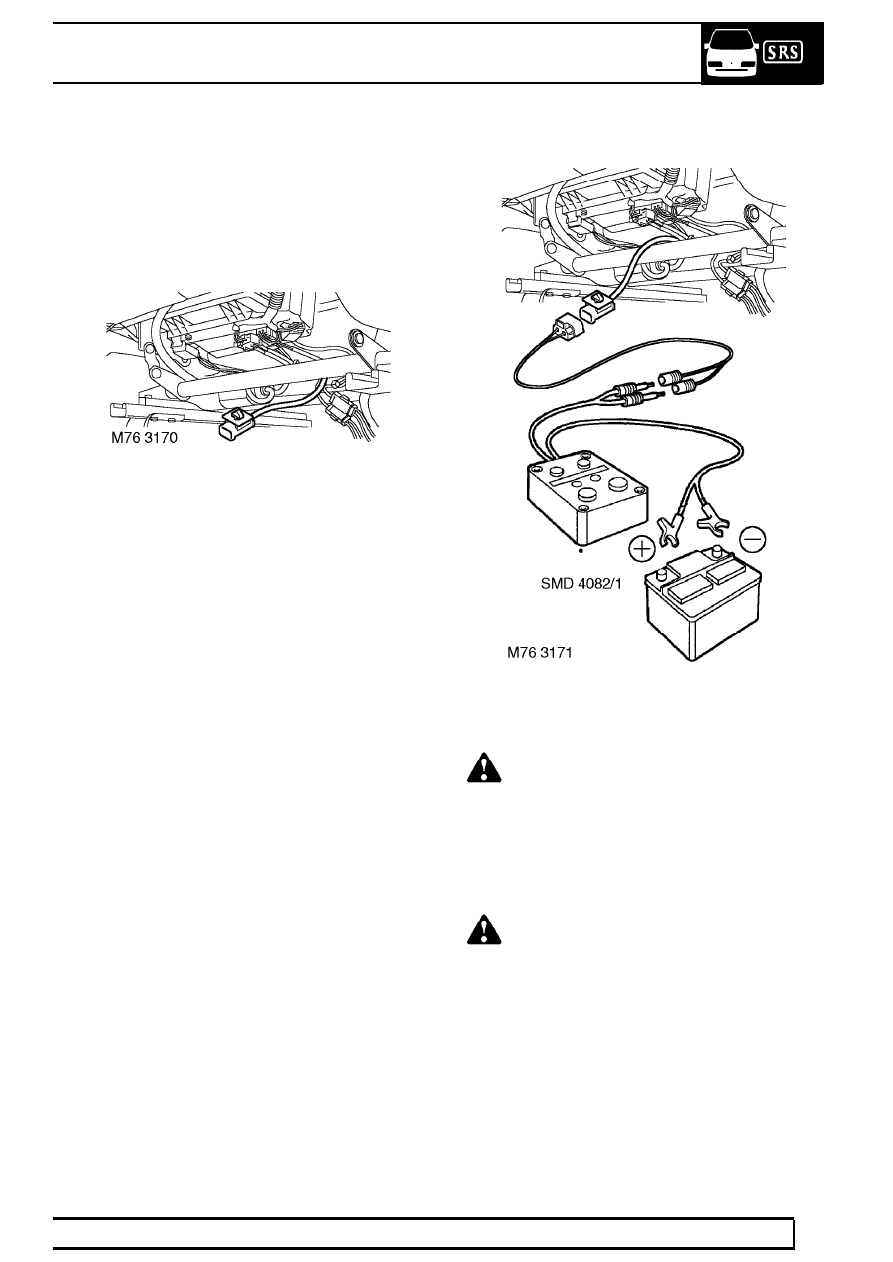

4. Connect deployment tool flylead to seat harness

connector.

5. Connect deployment tool flylead to deployment

tool SMD 4082/1.

6. Connect deployment tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres away from
vehicle.

75

SUPPLEMENTARY RESTRAINT SYSTEM

NEW RANGE ROVER

16

PRECAUTIONS

7. Press both operating buttons to deploy airbag

module.

8. DO NOT return to airbag module for 30 minutes.
9. Using gloves and face mask, remove airbag

module from seat. Place airbag module in plastic
bag and seal bag.

See Repair.

10. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment.

11. Scrap all remaining parts of SRS system. DO

NOT re-use or salvage any parts of the SRS
system.

Seatbelt pre-tensioners

1. Carry out deployment tool self test.
2. Remove lower ’B’ post finisher.

See CHASSIS

AND BODY, Repair.

3. Release pre-tensioner connector from ’B’ post

mounting and disconnect multiplug.
