Range Rover. Manual - part 206

ABS

11

REPAIR

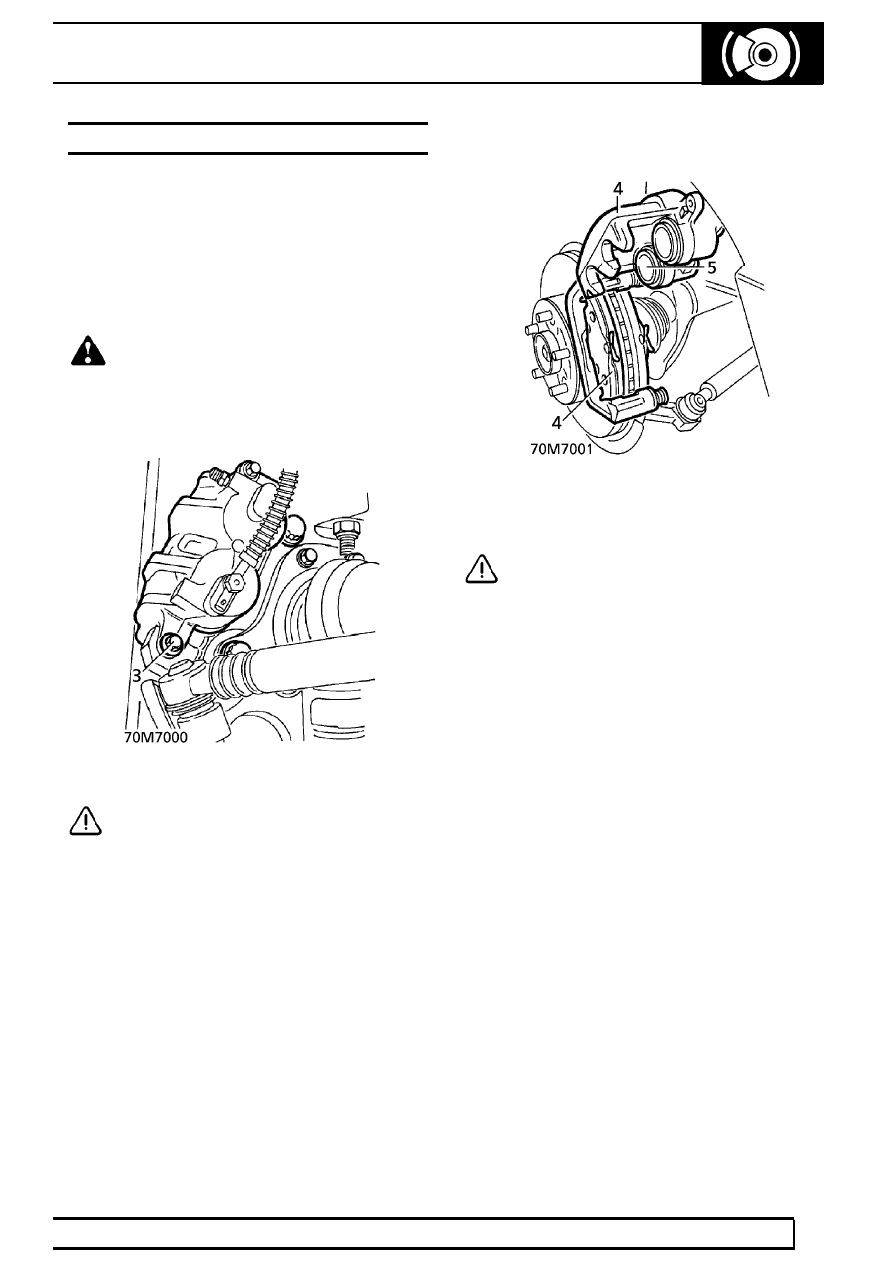

BRAKE PADS - FRONT

Service repair no - 70.40.02

Service tool:
LRT-70-500 - Piston clamp

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Remove front road wheels.
3. Remove bolt from lower guide pin of each

caliper.

CAUTION: Guide pin uses a special, flange
headed bolt. DO NOT use any other type of
bolt.

4. Swivel caliper upwards, remove brake pads.

5. Using piston clamp, LRT-70-500, press caliper

pistons fully into bores.

CAUTION: Ensure that displaced fluid
does not overflow from reservoir.

6. Clean faces of pistons and pad locations in

caliper.

7. Check condition of guide pin boots, replace if

perished or split.

Refit

8. Fit brake pads with chamfer towards leading

edge of disc (towards rear of vehicle). Swivel
caliper downwards into position.

9. Fit new guide pin bolt. Tighten to

30 Nm.

(22 lbf.ft)

10. Apply brake pedal several times to locate pads.
11. Check fluid reservoir level, top-up if necessary

using correct grade of fluid.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information.

12. Fit road wheels. Tighten nuts to

108 Nm

(80 lbf.ft).

13. Remove safety stands. Lower vehicle.

70

BRAKES

NEW RANGE ROVER

12

REPAIR

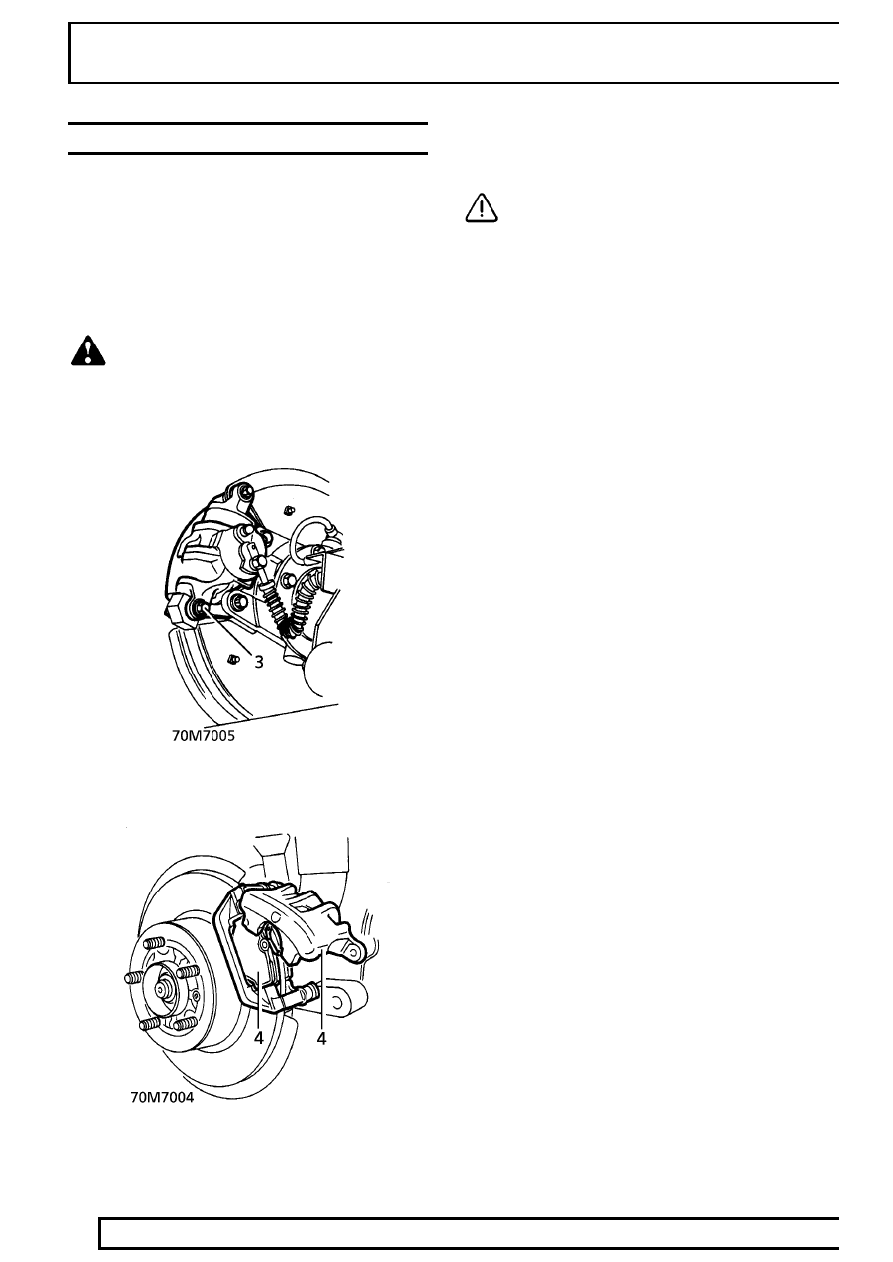

BRAKE PADS - REAR

Service repair no - 70.40.03

Service tool:
LRT-70-500 - Piston clamp

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Remove rear road wheels.
3. Remove bolt from lower guide pin of each

caliper.

4. Swivel caliper upwards, remove brake pads.

5. Using piston clamp, LRT-70-500, press caliper

piston fully into bore.

CAUTION: Ensure that displaced fluid
does not overflow from reservoir.

6. Clean faces of piston and pad locations in

caliper.

7. Check condition of guide pin boots, replace if

perished or split.

Refit

8. Fit brake pads with chamfer towards leading

edge of disc (towards rear of vehicle). Swivel
calipers downwards into position.

9. Fit new guide pin bolts, tighten to

30 Nm. (22

lbf.ft).

10. Apply brake pedal several times to locate pads.
11. Check fluid reservoir level. Top-up if necessary

using correct grade of fluid.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information.

12. Refit road wheels. Tighten nuts to

108 Nm. (80 lbf.ft).

13. Remove safety stands. Lower vehicle.

ABS

13

REPAIR

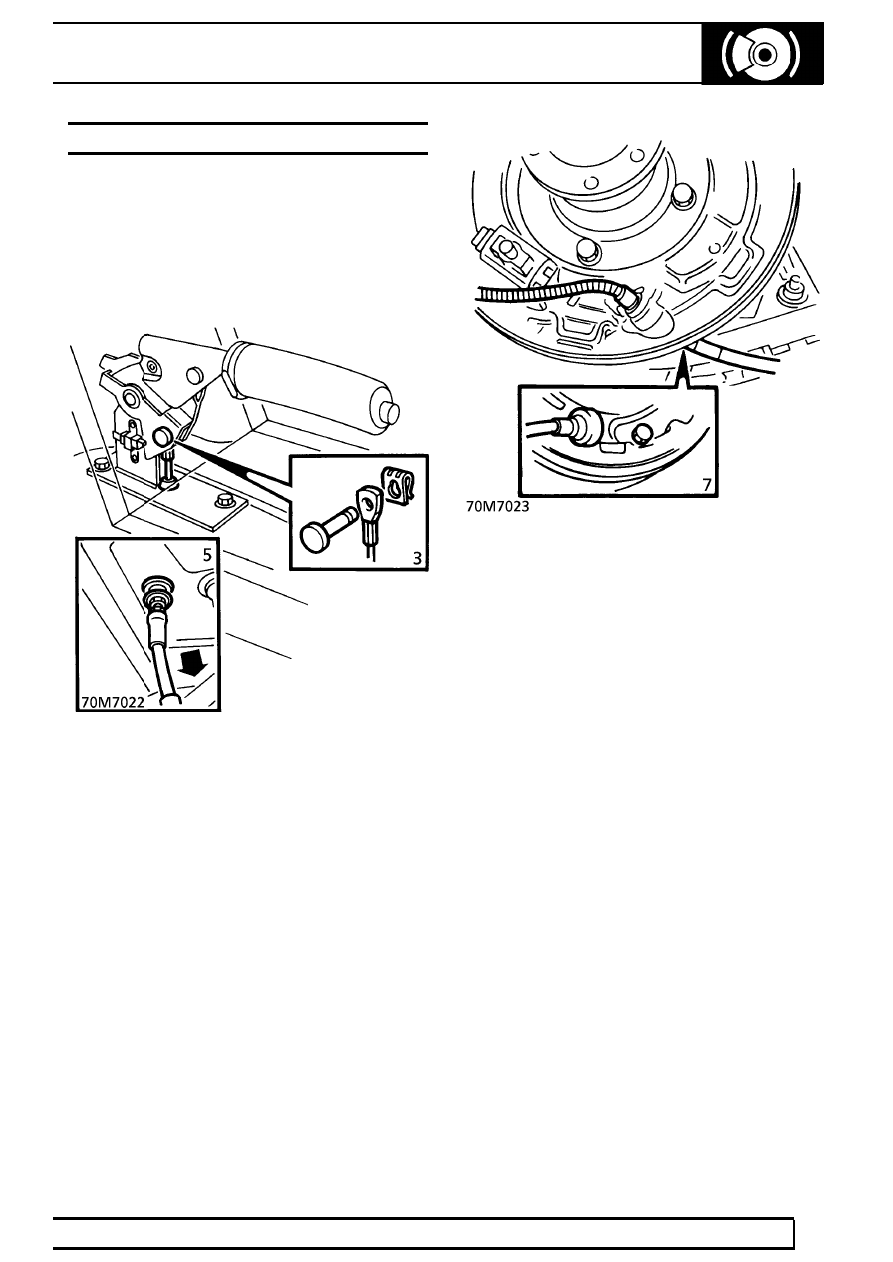

PARKING BRAKE CABLE

Service repair no - 70.35.25

Remove

1. Raise vehicle on four post lift.
2. Remove master switch pack from centre

console.

See ELECTRICAL, Repair.

3. Remove clevis pin securing brake cable to lever.

4. Raise lift.
5. From under vehicle pull cable through grommet

in floor. Refit grommet to floor.

6. Remove brake shoes.

See this section.

7. Release cable from backplate.

Refit

8. Fit cable to backplate.
9. Fit brake shoes and drum.

See this section.

10. Feed brake cable through grommet into vehicle.
11. From inside vehicle, align cable to handbrake

lever. Secure with clevis pin and clip.

12. Fit master switch pack.

See ELECTRICAL,

Repair.

13. Adjust parking brake.

See Adjustment.

70

BRAKES

NEW RANGE ROVER

14

REPAIR

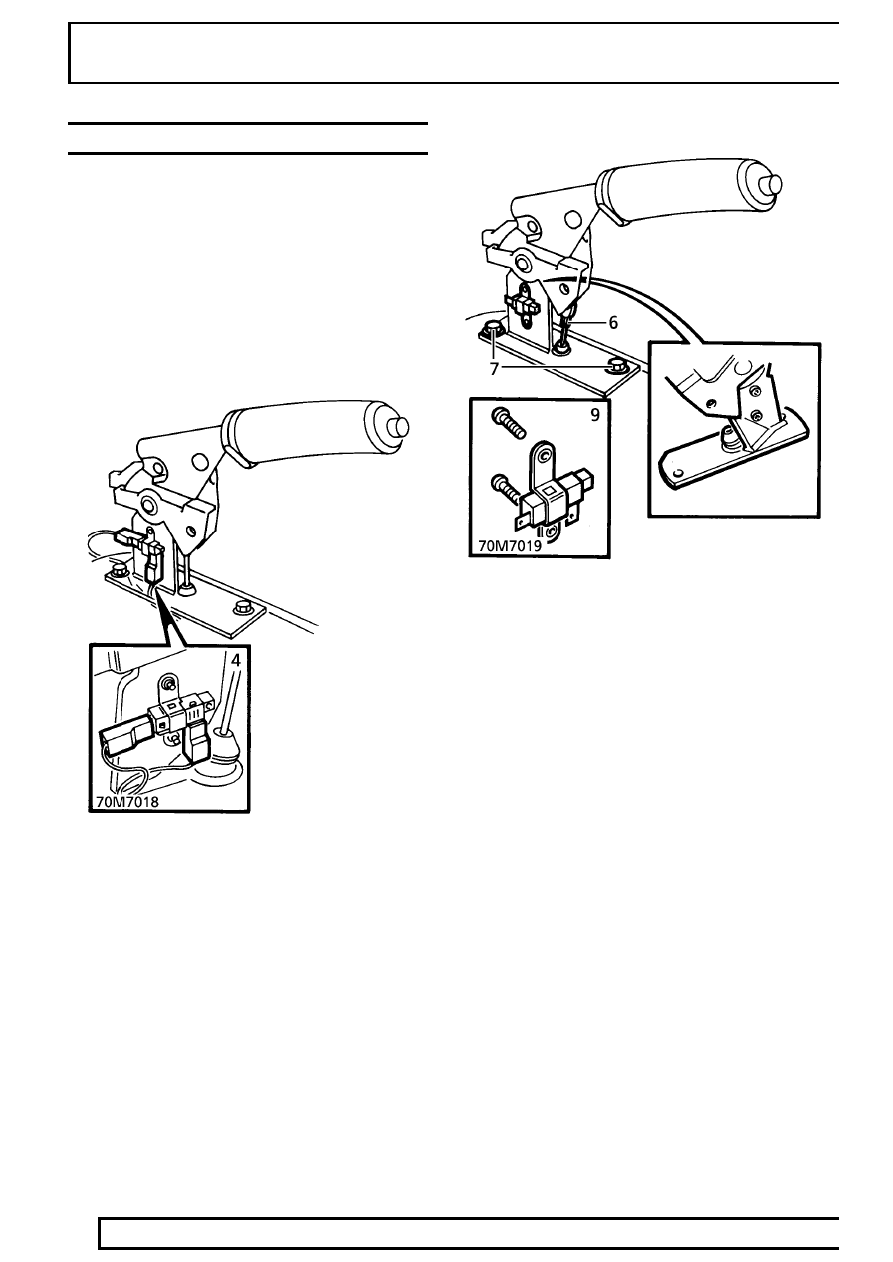

PARK BRAKE LEVER

Service repair no - 70.45.01

Remove

1. Raise vehicle on four post lift.
2. Disconnect battery negative lead.
3. Remove centre console.

See CHASSIS AND

BODY, Repair.

4. Disconnect 2 Lucars from parking brake warning

switch.

5. Raise lift.
6. Pull brake cable through grommet in base of

lever.

7. Remove 2 bolts securing lever. Remove lever.

8. Remove grommet from lever.
9. Remove 2 screws securing warning switch.

Remove switch.

Refit

10. Reverse removal procedure.
11. Adjust parking brake.

See Adjustment.
