ABS

7

REPAIR

Refit

19. Remove plugs from high pressure hose and

booster.

20. Position high pressure hose to booster. Secure

with banjo bolt and new sealing washers.
Tighten to

24 Nm. (18 lbf.ft)

21. Position booster to pedal box. Ensure push rod

engages with pedal. Secure booster with bolts.
Tighten to

45 Nm. (33 lbf.ft)

22. Remove plugs from brake pipes and booster.

Align pipes to booster. Secure union nuts.
Tighten to

14 Nm. (10 lbf.ft)

23. Remove plugs from high pressure hose and

pump.

24. Position high pressure hose to pump. Secure

with banjo bolt and new sealing washers.
Tighten to

24 Nm. (18 lbf.ft)

25. Connect fluid level switch multiplug.
26. Connect 2 multiplugs to booster.
27. Manual Vehicles only. Remove plugs from

clutch fluid hose and reservoir. Connect hose.
Secure with clip.

28. Remove plugs from reservoir, brake fluid hose

and pump.

29. Position hose to reservoir and pump. Secure

with new clips.

30. Remove cloth from under booster.
31. LHD Diesel Vehicles Only: Align fuel filter to

chassis turret. Secure with 2 bolts.

32. RHD Vehicles Only: Engage coolant expansion

tank beneath bracket. Engage with clips.

33. Reconnect battery negative lead.
34. Bleed braking system.

See this section.

35. Fit Fascia closing panel.

See CHASSIS AND

BODY, Repair.

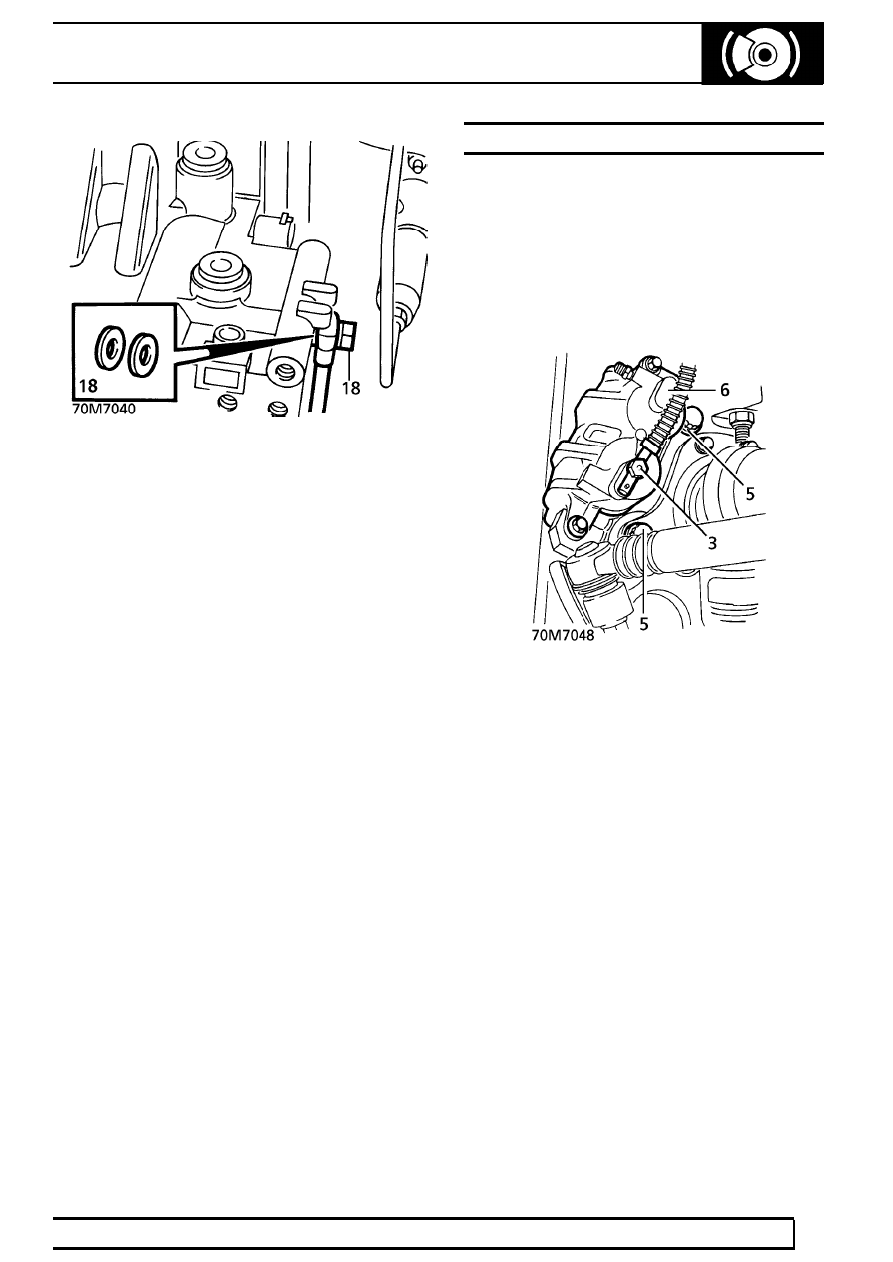

FRONT CALIPER

Service repair no - 70.55.02

Remove

1. Remove brake pads.

See this section.

2. Using an approved hose clamp, clamp flexible

hose at caliper.

3. Remove banjo bolt securing flexible hose to

caliper. Discard sealing washers.

4. Plug caliper and hose to prevent ingress of dirt.
5. Remove 2 bolts securing caliper.
6. Remove caliper.

Refit

7. Clean exposed parts of caliper pistons with

brake fluid.

8. Fit caliper to hub and secure with bolts. Tighten

to

165 Nm. (122 lbf.ft)

9. Remove plugs from caliper and hose.

10. Using new sealing washers, position hose to

caliper. Secure with banjo bolt. Tighten to
32Nm. (24 lbf.ft)

11. Remove hose clamp.
12. Refit brake pads.

See this section.

13. Bleed both front brake calipers.

See this

section.

14. Remove safety stands. Lower vehicle.
15. Press brake pedal firmly several times to seat

brake pads.

70

BRAKES

NEW RANGE ROVER

8

REPAIR

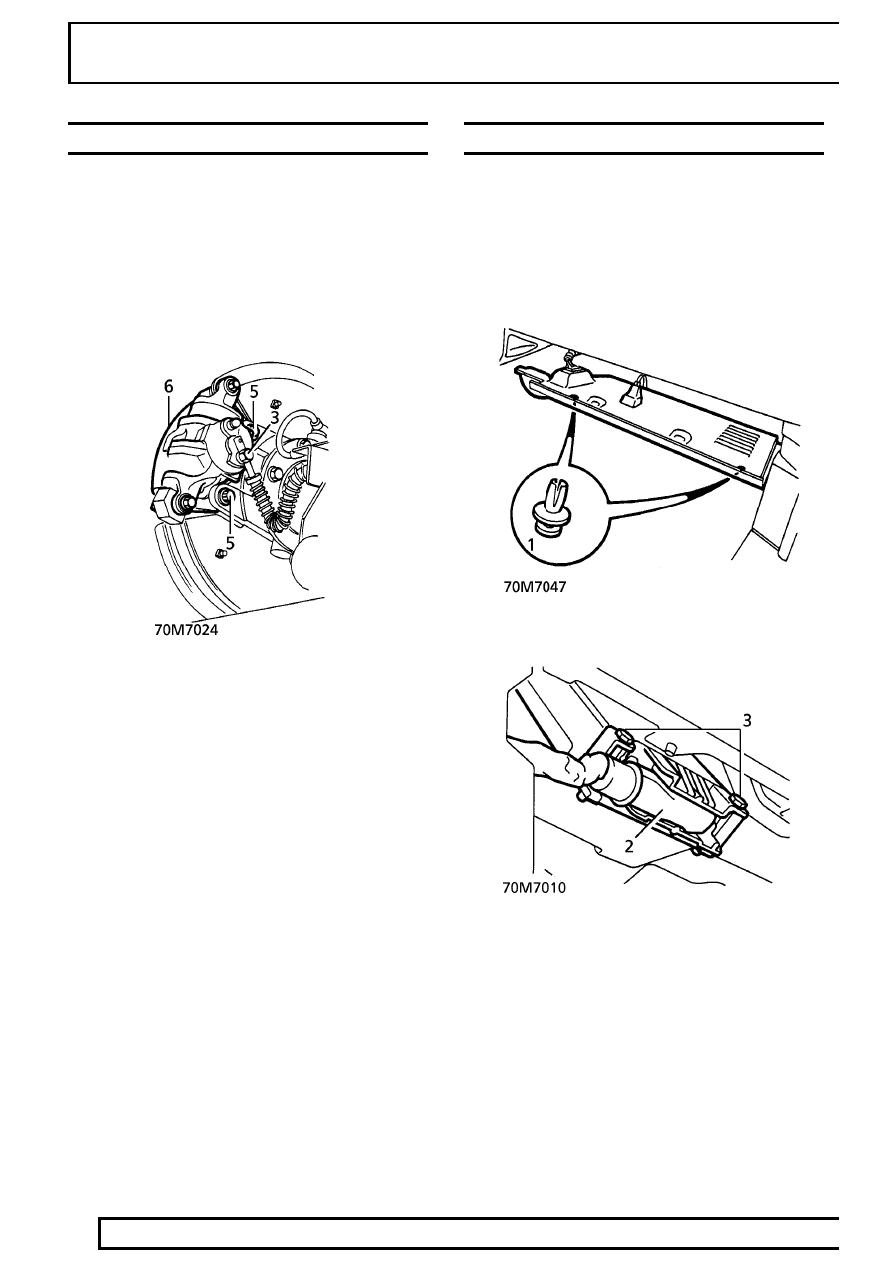

REAR CALIPER

Service repair no - 70.55.03

Remove

1. Remove brake pads.

See this section.

2. Using an approved hose clamp, clamp flexible

hose at caliper.

3. Remove banjo bolt securing flexible hose to

caliper. Discard sealing washers.

4. Plug caliper and hose to prevent ingress of dirt.
5. Remove 2 bolts securing caliper.
6. Remove caliper.

Refit

7. Clean exposed parts of caliper piston with brake

fluid.

8. Fit caliper to hub and secure with bolts. Tighten

to

100Nm. (74 lbf.ft)

9. Remove plugs from caliper and hose.

10. Using new sealing washers, position hose to

caliper and secure with banjo bolt. Tighten to
32Nm. (24 lbf.ft)

11. Remove hose clamp.
12. Refit brake pads.

See this section.

13. Bleed both rear brake calipers.

See this

section.

14. Remove safety stands. Lower vehicle.
15. Press brake pedal firmly several times to seat

brake pads.

ELECTRONIC CONTROL UNIT (ECU)

Service repair no - 70.25.34

Remove

1. Remove 3 scrivet fasteners securing the

passenger side fascia closing panel. Release
panel for access to ABS ECU.

2. Disconnect ECU multiplug.

3. Remove 2 bolts securing ECU to bracket.
4. Remove ECU.

Refit

5. Locate ECU to bracket, fit securing bolts.

Tighten to

6 Nm. (4 lbf.ft)

6. Connect multiplug to ECU. Position closing

panel, secure with scrivet fasteners.

ABS

9

REPAIR

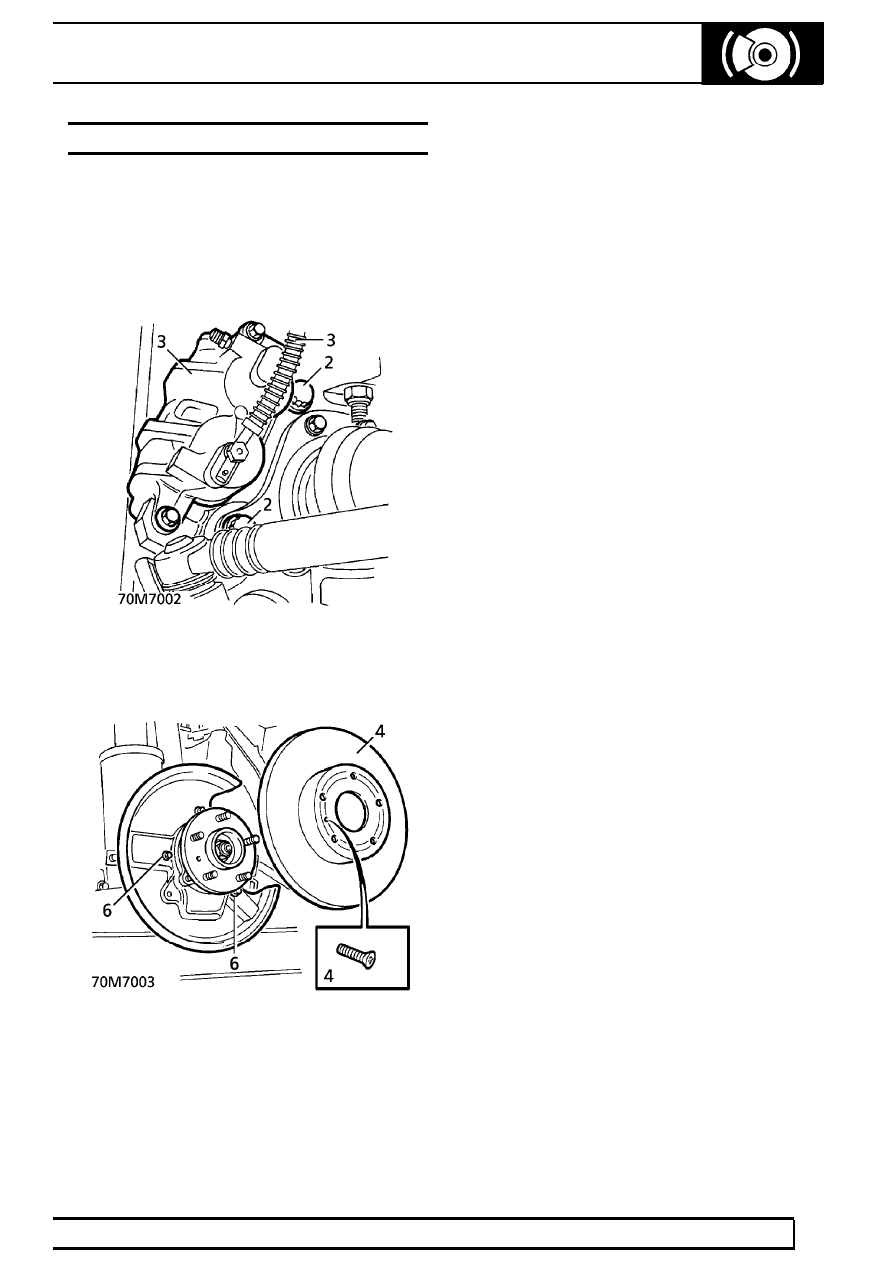

BRAKE DISC AND SHIELD - FRONT

Service repair no - 70.10.12 - Front disc
Service repair no - 70.10.18 - Disc shield

Remove

1. Remove front brake pads.

See this section.

2. Remove 2 bolts securing caliper.

3. Tie caliper aside, ensuring brake hose is not

stressed.

4. Remove screw securing disc, remove disc.

5. Using a wire brush, remove corrosion from

mating faces. Clean with a suitable solvent.

6. Remove 3 bolts, remove disc shield.

Refit

7. Fit disc shield, secure with bolts. Tighten to

8 Nm. (6 lbf.ft)

8. Fit brake disc, secure with screw. Tighten to

25 Nm. (18 lbf.ft)

9. Untie brake caliper.

10. Fit brake caliper, secure with bolts. Tighten to

165 Nm. (122 lbf.ft)

11. Fit front brake pads.

See this section.

70

BRAKES

NEW RANGE ROVER

10

REPAIR

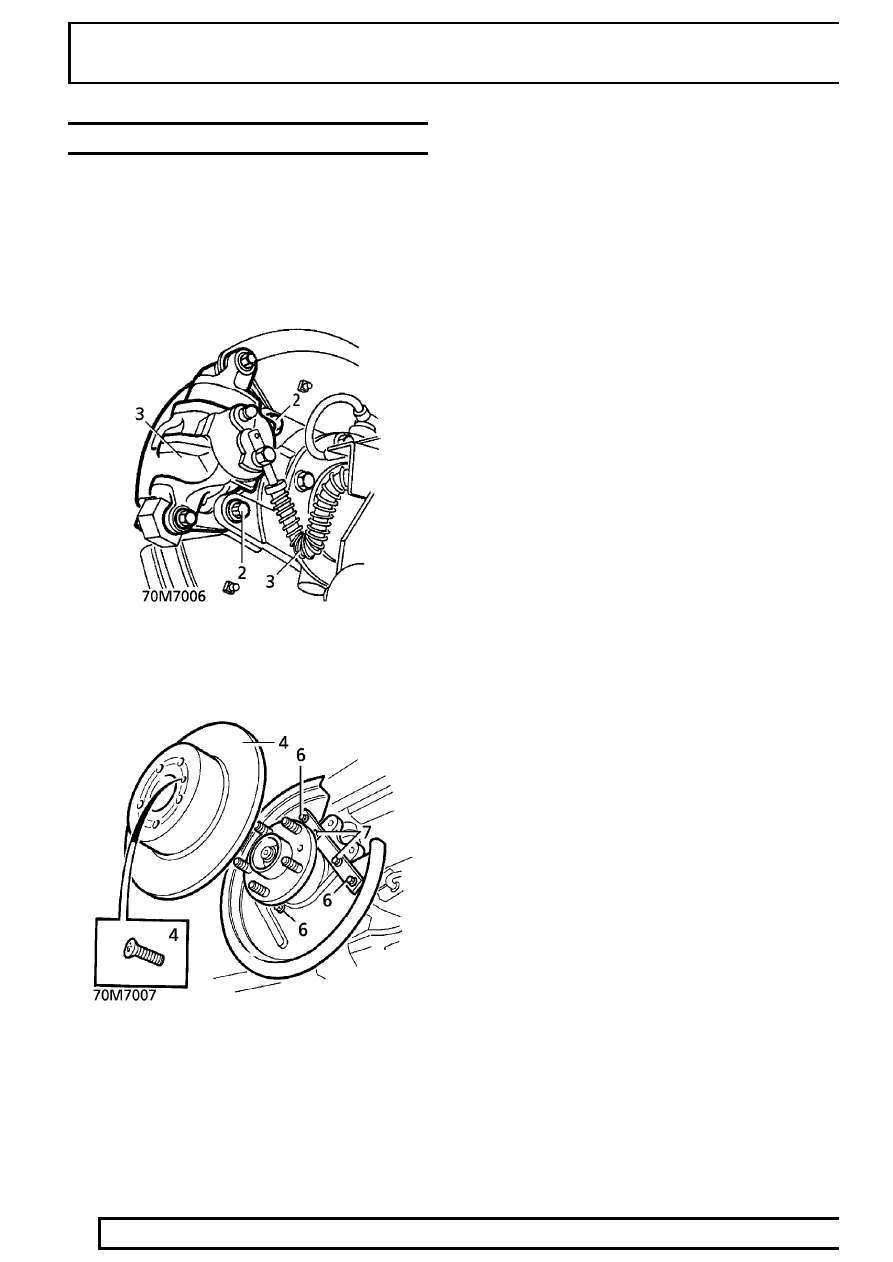

BRAKE DISC AND SHIELD - REAR

Service repair no - 70.10.34 - Rear disc
Service repair no - 70.10.19 - Disc shield

Remove

1. Remove rear brake pads.

See this section.

2. Remove 2 bolts securing caliper.

3. Tie caliper aside, ensuring brake hose is not

stressed.

4. Remove screw securing disc, remove disc.

5. Using a wire brush, remove corrosion from disc

mating faces before cleaning with a suitable
solvent.

6. Remove 3 bolts, remove disc shield.
7. Remove 2 bolts, remove shield strap.

Refit

8. Fit shield strap, secure with bolts. Tighten to

8 Nm. (6 lbf.ft)

9. Fit disc shield, fit securing bolts. Tighten to

8 Nm. (6 lbf.ft)

10. Fit brake disc, secure with screw. Tighten to

25 Nm. (18 lbf.ft)

11. Untie brake caliper.
12. Fit brake caliper, fit bolts. Tighten to

100 Nm.

(74 lbf.ft)

13. Fit rear brake pads.

See this section.
