STEERING

15

REPAIR

11. Remove steering pump. Plug all hoses and

connections.

Refit

12. Remove plugs from hoses and connections.

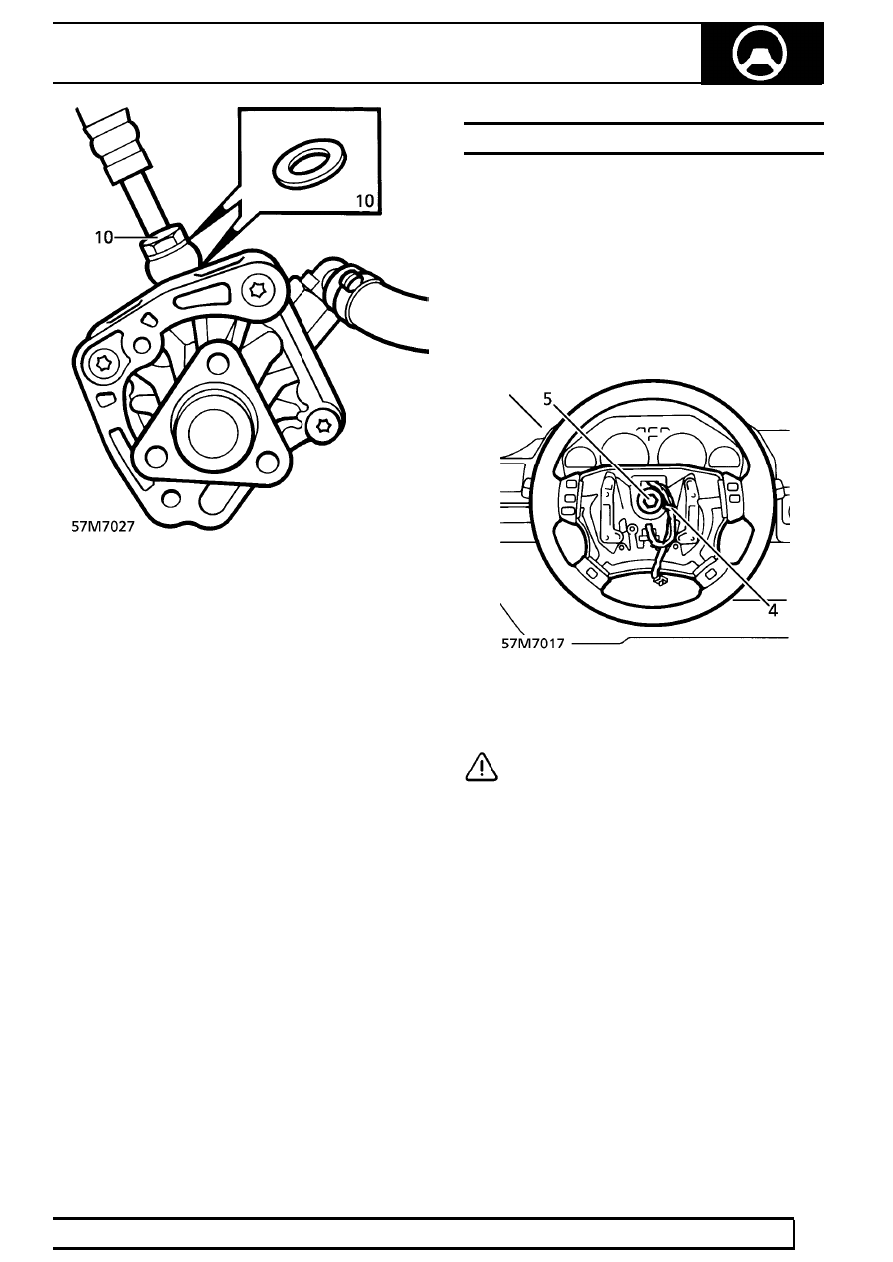

13. Using new sealing washers, secure high

pressure pipe to steering pump with banjo bolt.
Tighten to

30 Nm (22 lbf.ft)

14. Connect low pressure hose to pump. Secure

with new clip.

15. Position steering pump on bracket. Secure with

bolts.

16. Position pulley on steering pump. Fit bolts, finger

tight.

17. Lever tensioner pulley to slack position. Engage

belt over power steering pump pulley.

18. Tighten steering pump pulley bolts.
19. Lower lift.
20. Reconnect battery negative lead.
21. Fill power steering reservoir.

See

LUBRICANTS, FLUIDS AND CAPACITIES,
Information.

22. Bleed steering system.

See this section.

STEERING WHEEL

Service repair no - 57.60.01

Remove

1. Remove steering wheel pad.

See this section.

2. Vehicles with SRS: Remove drivers air bag

module.

See SUPPLEMENTARY RESTRAINT

SYSTEM, Repair.

3. Disconnect steering wheel switch multiplug.
4. Release harnesses from clip.

5. Remove bolt securing steering wheel to column.
6. Remove steering wheel.

CAUTION: Ensure that air bag module and
steering wheel switch harnesses are
released during steering wheel removal.

57

STEERING

NEW RANGE ROVER

16

REPAIR

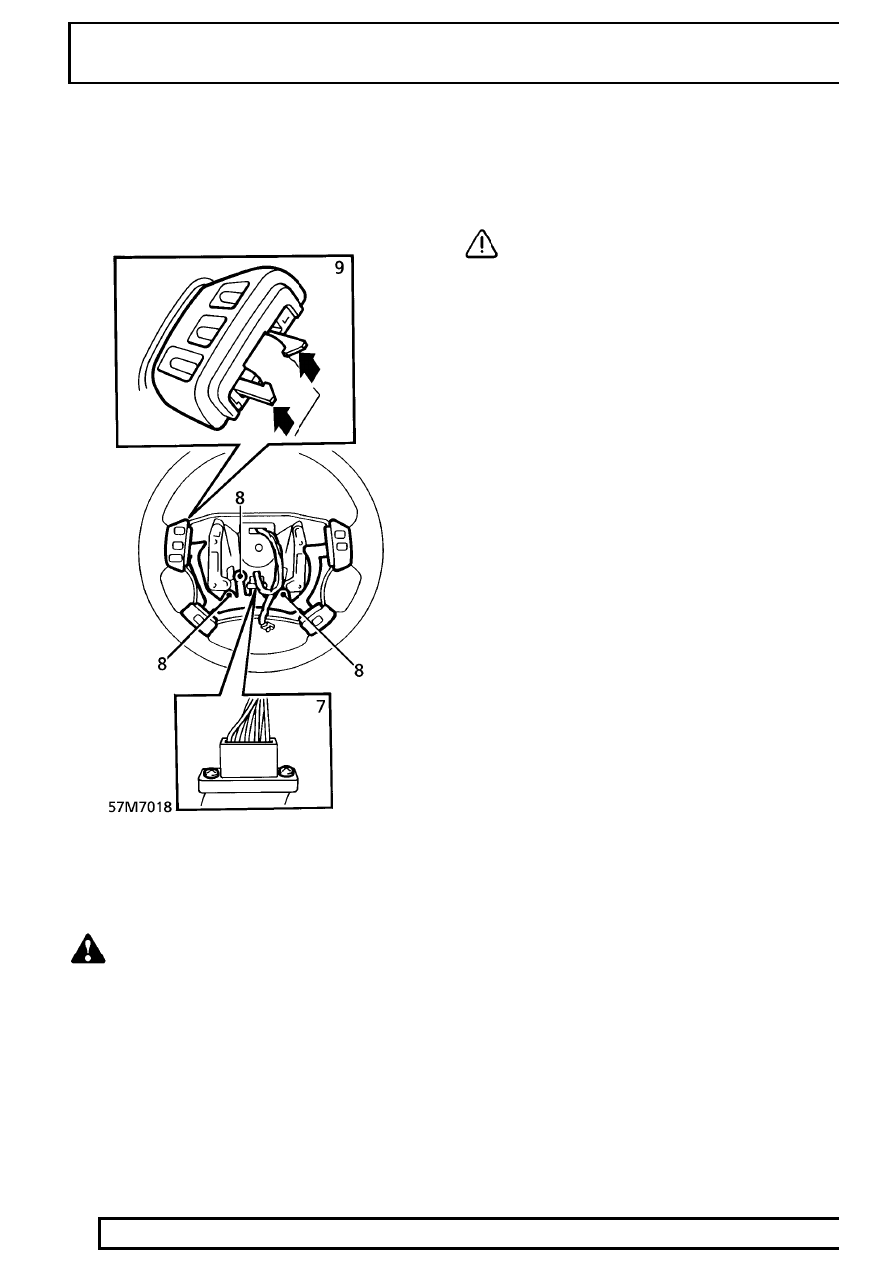

Disassemble

7. Remove 2 screws securing multiplug to horn

unit.

8. Remove 3 screws securing printed circuit to horn

unit.

WARNING: Take great care when removing
the 3 screws securing the printed circuit to
horn unit. The screws are non replaceable

and other fixings must not be used. If the screws
are damaged during removal, the steering wheel
must be renewed.

9. Lift 2 clips securing each switch pack. Remove

switch packs and printed circuit assembly.

Assemble

10. Position switch pack assembly. Engage switches

to steering wheel.

CAUTION: Ensure switches are correctly
engaged.

11. Secure multiplug and printed circuit with screws.

Refit

12. Route harnesses through steering wheel

aperture.

13. Position steering wheel. Secure with bolt.

Tighten to

33 Nm (24 lbf.ft)

14. Connect steering wheel switch multiplug.
15. Secure harnesses in clip.
16. Fit steering wheel pad.

See this section.

17. Vehicles with SRS: Fit drivers air bag module.

See SUPPLEMENTARY RESTRAINT SYSTEM,
Repair.

STEERING

17

REPAIR

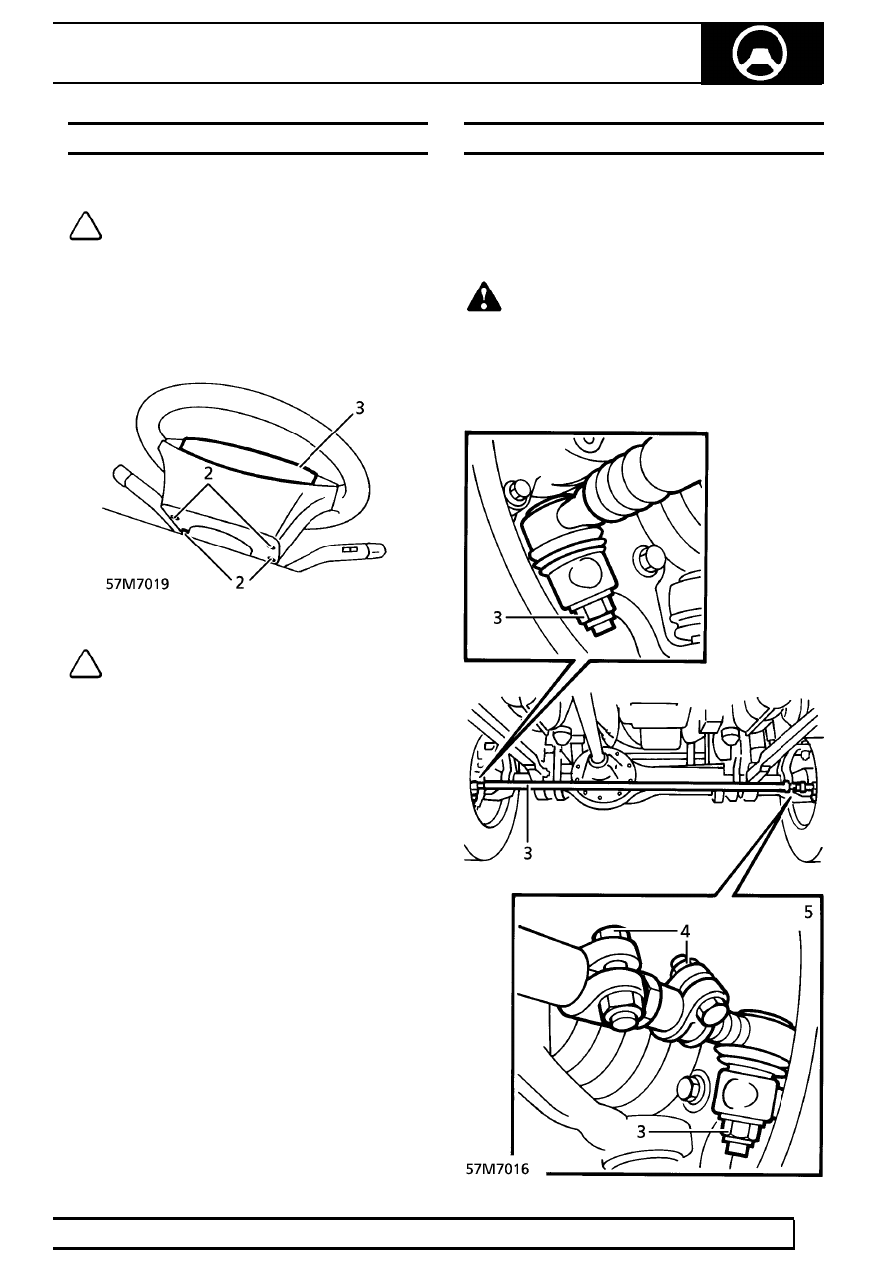

STEERING WHEEL PAD

Service repair no - 57.60.03

NOTE: For vehicles fitted with
supplementary restraint system (SRS).
See SUPPLEMENTARY RESTRAINT

SYSTEM, Repair.

Remove

1. Position steering wheel for access to all fixings.
2. Unscrew 4 bolts securing pad to steering wheel.

NOTE: Bolts remain captive in steering
wheel.

3. Remove steering wheel pad.

Refit

4. Position pad to steering wheel. Secure with

bolts. Tighten to

8 Nm (6 lbf.ft)

TRACK ROD

Service repair no - 57.55.09

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Remove front wheels.
3. Remove 2 nuts securing track rod ball joints to

steering knuckles. Release taper joints. Remove
track rod.

57

STEERING

NEW RANGE ROVER

18

REPAIR

Disassemble

4. Slacken nuts and bolts clamping ball joints and

adjuster.

5. Remove ball joints, adjuster and clamps.

Assemble

6. Position ball joints, adjuster and clamps on track

rod.

7. Screw adjuster and ball joints in to full extent of

threads.

8. Using adjuster, set track rod to nominal length of

1340 mm

±

10mm.

9. Secure clamps with nuts and bolts.

Refit

10. Position track rod on steering knuckles. Secure

with nuts. Tighten to

50 Nm (37 lbf.ft)

11. Fit front wheels. Tighten to

108 Nm (80 lbf.ft)

12. Remove safety stands. Lower vehicle.
13. Set front wheel alignment.

See Adjustment.
