ZF AUTO

29

REPAIR

GASKET - REAR EXTENSION HOUSING

Service repair no - 44.20.19

Remove

1. Remove transfer gearbox.

See TRANSFER

BOX, Repair.

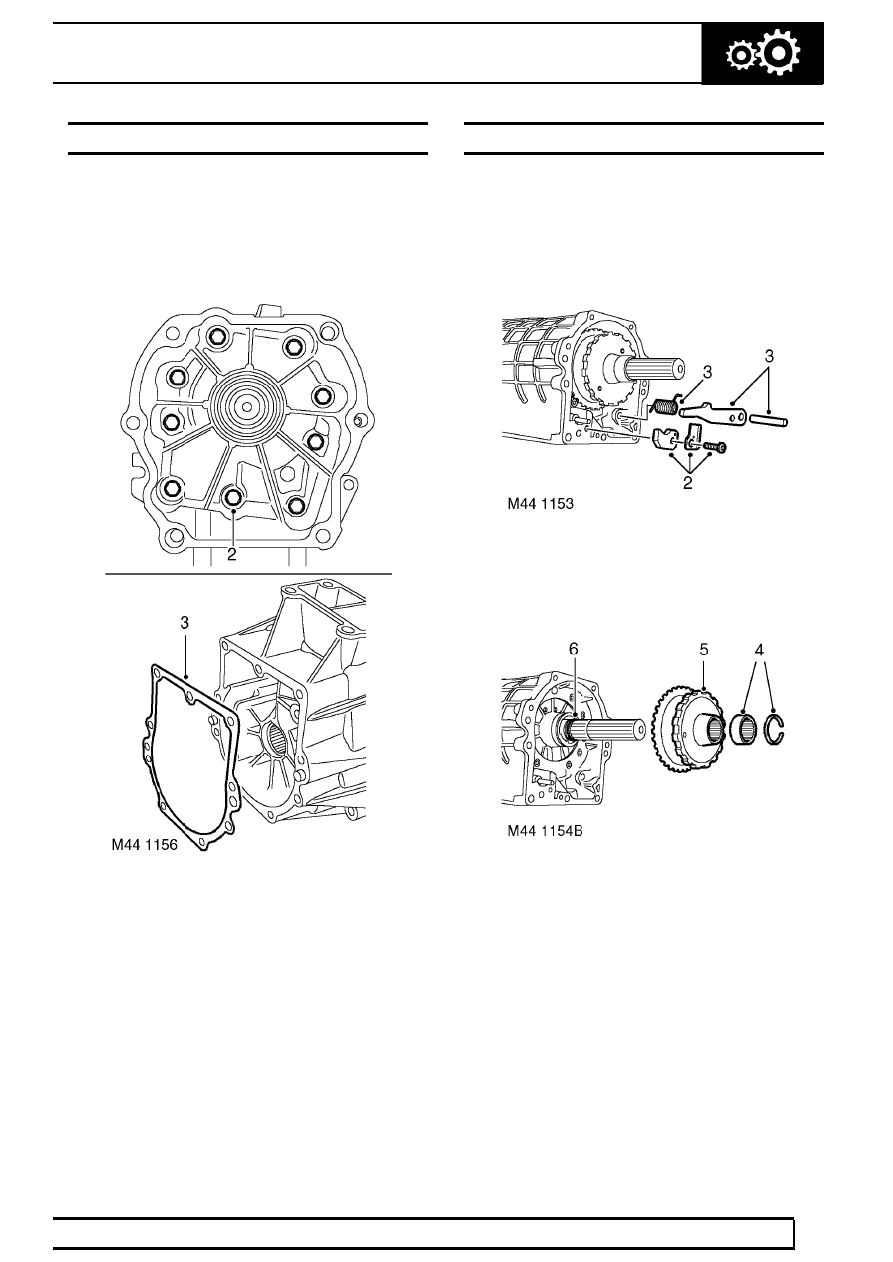

2. Remove 9 bolts securing rear extension housing

to gearbox case and remove housing.

3. Remove and discard gasket.

Refit

4. Clean rear extension and mating face, dowel

and dowel holes.

5. Fit new gasket to gearbox case.
6. Fit rear extension housing and tighten bolts to

25

Nm (18 lbf.ft).

7. Fit transfer gearbox.

See TRANSFER BOX,

Repair.

PARKING PAWL ASSEMBLY

Service repair no - 44.28.07

Remove

1. Remove rear extension housing gasket.

See

this section.

2. Remove Torx screw and discard, lift off parking

pawl guide and guide plate.

3. Remove ratchet, spring and pivot pin.

4. Diesel and 4.6 models:Remove circlip and

bearing track from output shaft.

5. Remove park lock gear.
6. Remove and discard ’O’ ring from output shaft.

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

30

REPAIR

Refit

7. Clean park lock components.
8. Lubricate and fit new ’O’ ring to output shaft.
9. Fit park lock gear to output shaft.

10. Diesel and 4.6 models: Fit bearing track and a

new circlip.

11. Position pivot pin, spring and ratchet.
12. Position parking pawl guide and guide plate,

tighten Torx screw to

10 Nm (7 lbf.ft).

13. Clean extension housing and gearbox case.
14. Position new gasket to gearbox case.
15. Position extension housing and tighten bolts to

25 Nm (18 lbf.ft).

16. Fit rear extension housing gasket.

See this

section.

FLUID PAN AND FILTER

Service repair no - 44.24.04 - Fluid Pan
Service repair no - 44.24.05 - Gasket
Service repair no - 44.24.07 - Fluid Filter

Remove

1. Raise vehicle on four post lift.
2. Drain transmission fluid.

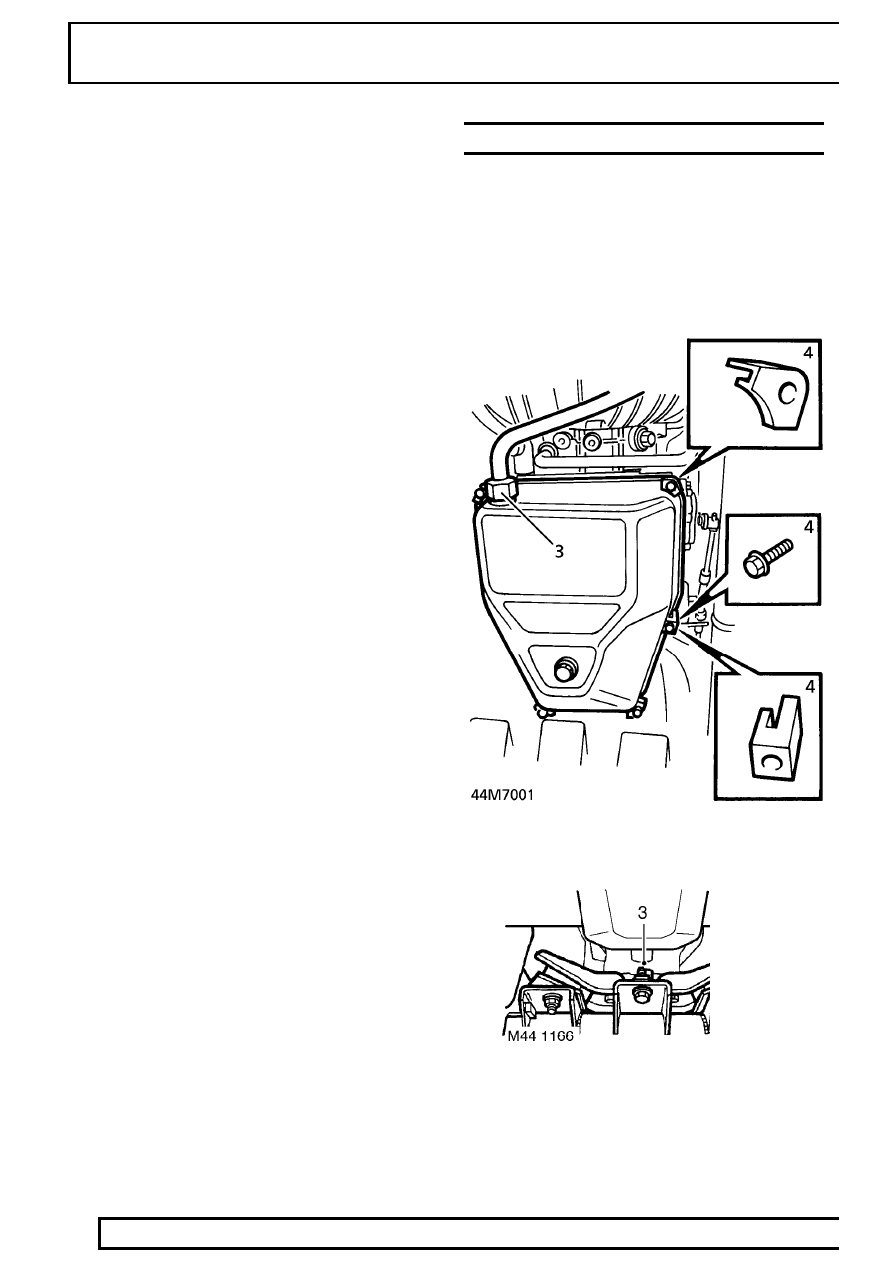

3. Up to 99MY: Release fluid filler tube from pan.

From 99MY: Loosen forward bolt securing
snubber bar to cross member.

ZF AUTO

31

REPAIR

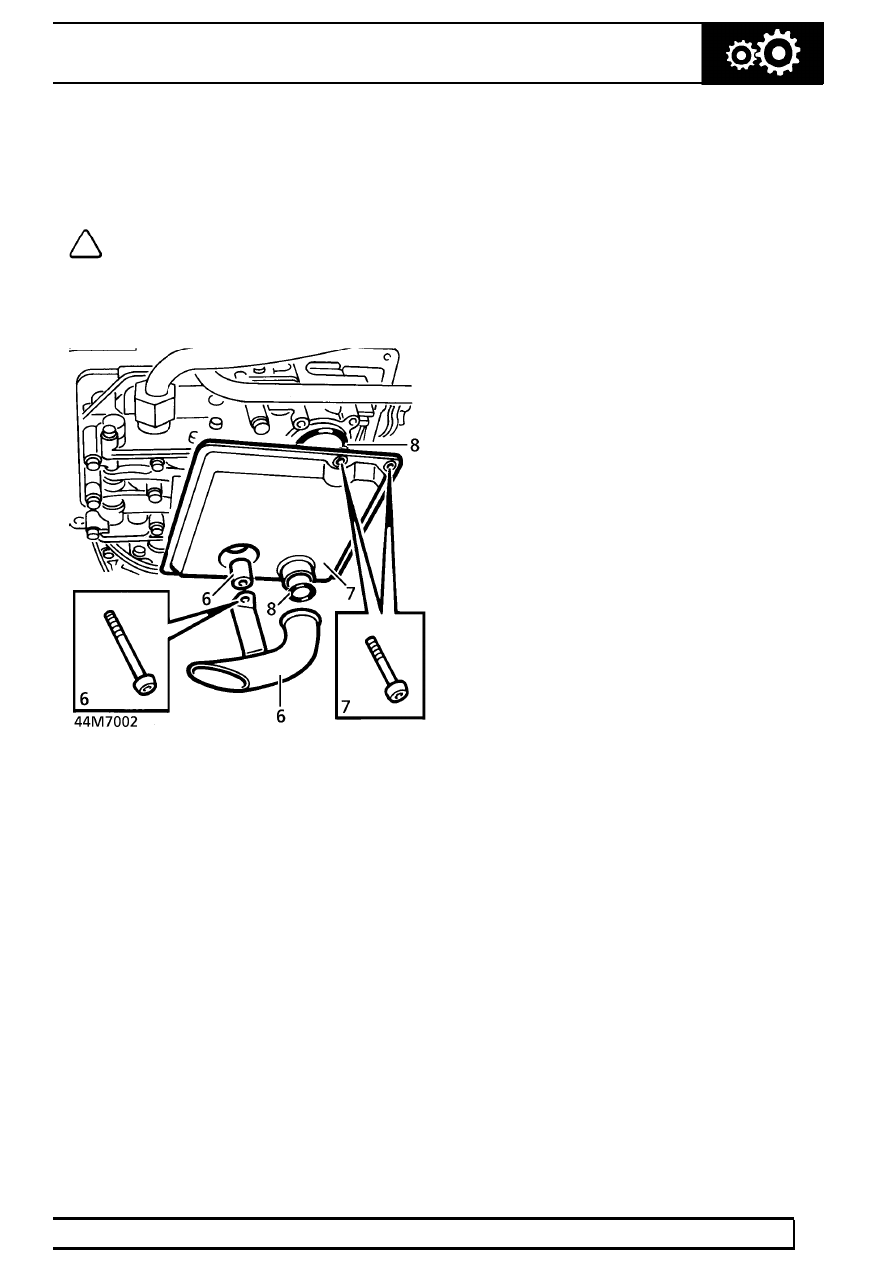

4. Remove 6 bolts securing fluid pan to

transmission. Remove fluid pan. Collect retaining
plates.

5. Remove gasket and discard.

NOTE:
Do not carry out further dismantling if
component is removed for access only.

6. Remove bolt securing oil pick-up tube. Remove

pick-up tube. Collect spacer.

7. Remove remaining 2 bolts securing filter to valve

block. Remove filter.

8. Remove ’O’ rings and discard.

Refit

9. Ensure mating faces are clean.

10. Fit new ’O’ rings to fluid filter. Lubricate with

clean transmission fluid.

11. Position fluid filter. Secure with bolts. Tighten to

8 Nm (6 lbf.ft).

12. Position oil pick-up tube and spacer. Secure with

bolt. Tighten to

8 Nm (6 lbf.ft).

13. Fit new gasket to fluid pan. Position pan on

gearbox. Secure with bolts and retaining plates.
Tighten to

8 Nm (6 lbf.ft).

14. Up to 99MY: Fit oil filler tube. Tighten to

70 Nm

(52 lbf.ft).
From 99MY: Tighten forward bolt securing
snubber bar to cross member to

45 Nm

(33 lbf.ft).

15. Lower vehicle.
16. Refill transmission fluid.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information.

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

32

REPAIR

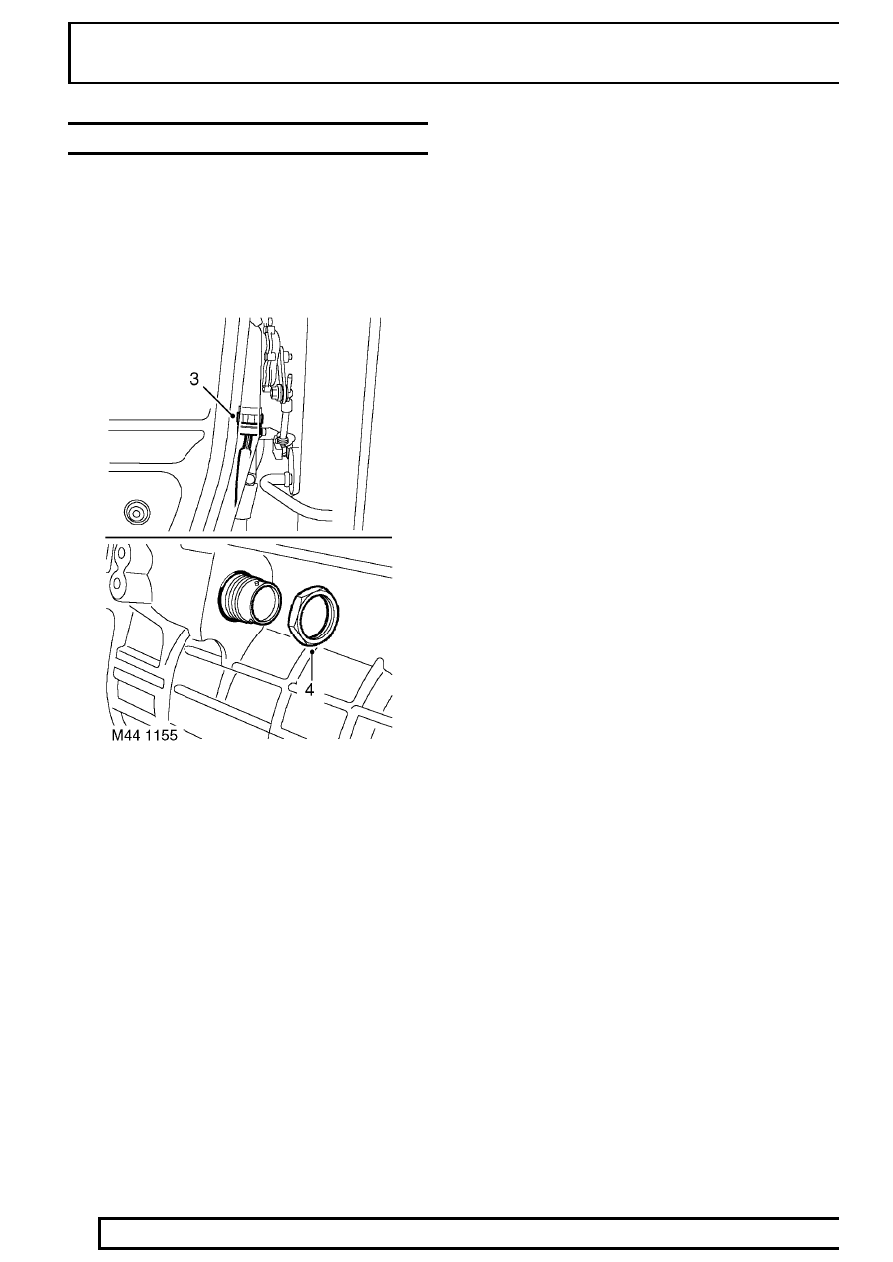

VALVE BODY ASSEMBLY

Service repair no - 44.40.01

Remove

1. Remove gearbox fluid filter.

See this section.

2. Remove 2 bolts securing speed sensor harness

bracket to valve block.

3. Disconnect multiplug from gearbox housing.
4. Using a 30 mm socket, remove nut securing

multiplug connector block from gearbox housing.

5. Remove 6 long bolts securing valve block to

gearbox.

6. Remove 5 short bolts securing valve block to

gearbox.

7. Release speed sensor and remove valve block.
8. Remove and discard ’O’ ring from multiplug

connector.

Refit

9. Clean valve block and mating faces.

10. Fit new ’O’ ring to multiplug connector block.
11. With assistance, position multiplug to gearbox

housing and tighten nut.

12. Align valve block to gearbox, ensure manual

valve is correctly located. Position speed sensor
retaining bracket, and tighten screws to

8 Nm

(6 lbf.ft).

13. Connect multiplug to gearbox connector.
14. Fit gearbox fluid filter.

See this section.
