ZF AUTO

17

REPAIR

AUTOMATIC GEARBOX - FROM 99MY

Service repair no - 44.20.04.99

Remove

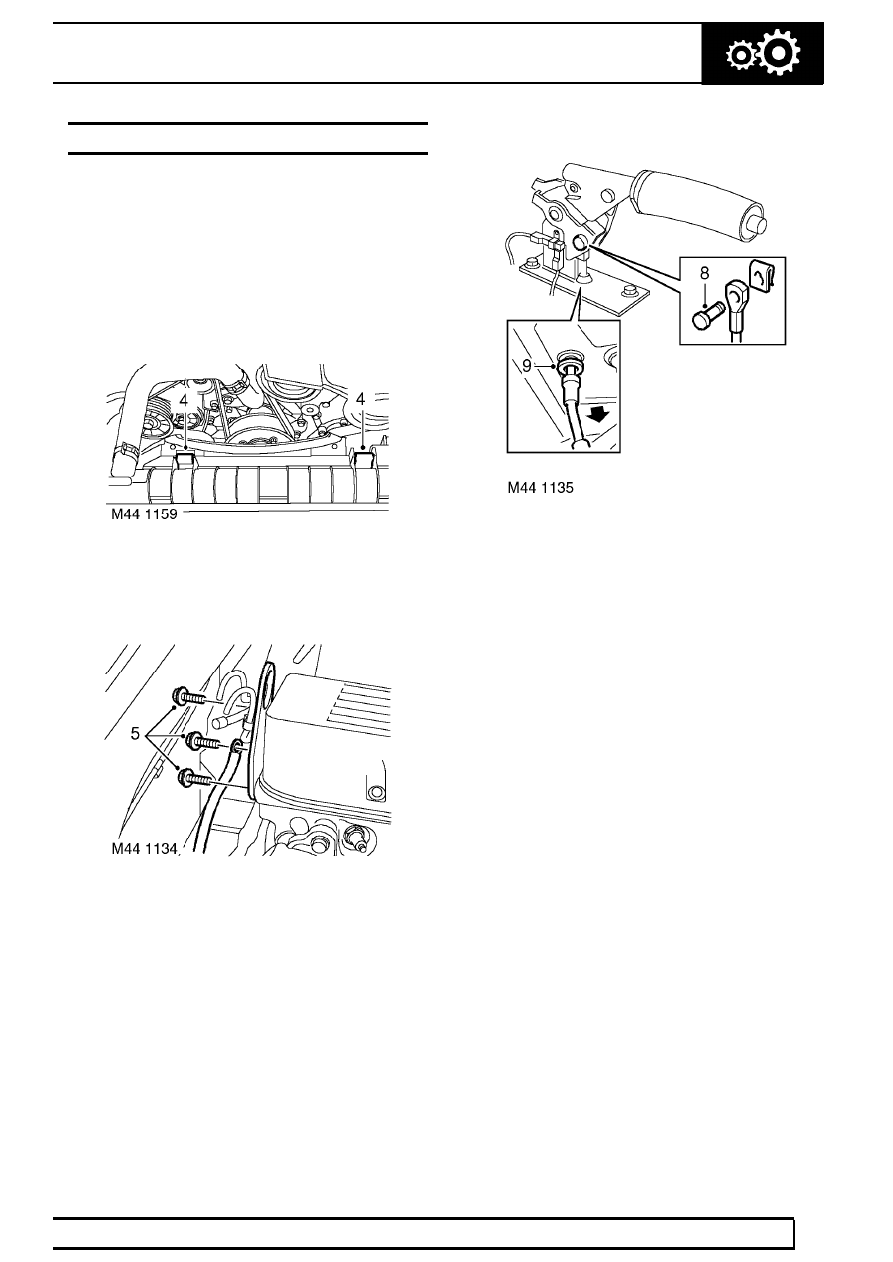

1. Position vehicle on a four post lift.
2. Release fixings from battery cover and remove

cover.

3. Disconnect battery earth lead.

4. Petrol models: Release clips securing cooling

fan cowl and remove cowl.

5. Petrol models: Remove 3 bolts securing engine

RH lifting eye to cylinder head and position earth
strap and lifting eye aside.

6. Diesel Models: Remove starter motor.

See

ELECTRICAL, Repair.

7. Remove window switch pack.

See

ELECTRICAL, Repair.

8. With the handbrake released, remove clip and

clevis pin securing handbrake cable to
handbrake.

9. Raise vehicle and release handbrake cable and

grommet from tunnel.

10. Drain gearbox

See this section. See

LUBRICANTS, FLUIDS AND CAPACITIES,
Information.

11. Drain transfer gearbox fluid.

See SECTION 10,

Maintenance. See LUBRICANTS, FLUIDS
AND CAPACITIES, Information.

12. Petrol models: Remove exhaust front pipe.

See MANIFOLD AND EXHAUST SYSTEM,
Repair.

13. Diesel models: Remove chassis crossmember.

See CHASSIS AND BODY, Repair.

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

18

REPAIR

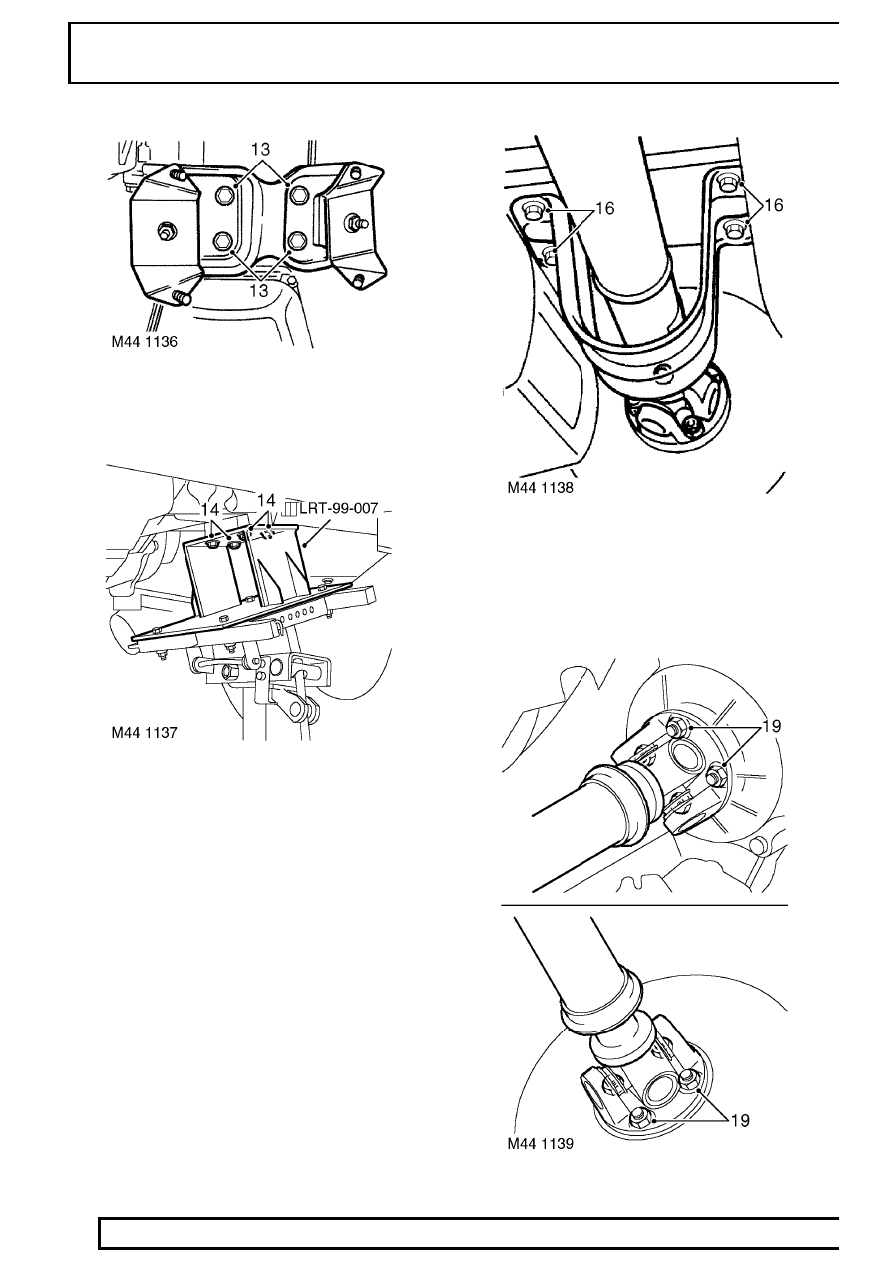

14. Remove 4 bolts securing transmission mounting

assembly and remove assembly.

15. Fit LRT-99-007, to transmission jack and secure

to transmission mounting bracket location holes
with bolts.

16. Remove transmission jack from under brake

drum.

17. Remove 4 bolts securing rear propeller shaft

guard and remove guard.

18. Raise one wheel on each axle to allow rotation

of propeller shafts.

19. Mark transfer box and propeller shaft flanges to

aid re-assembly.

ZF AUTO

19

REPAIR

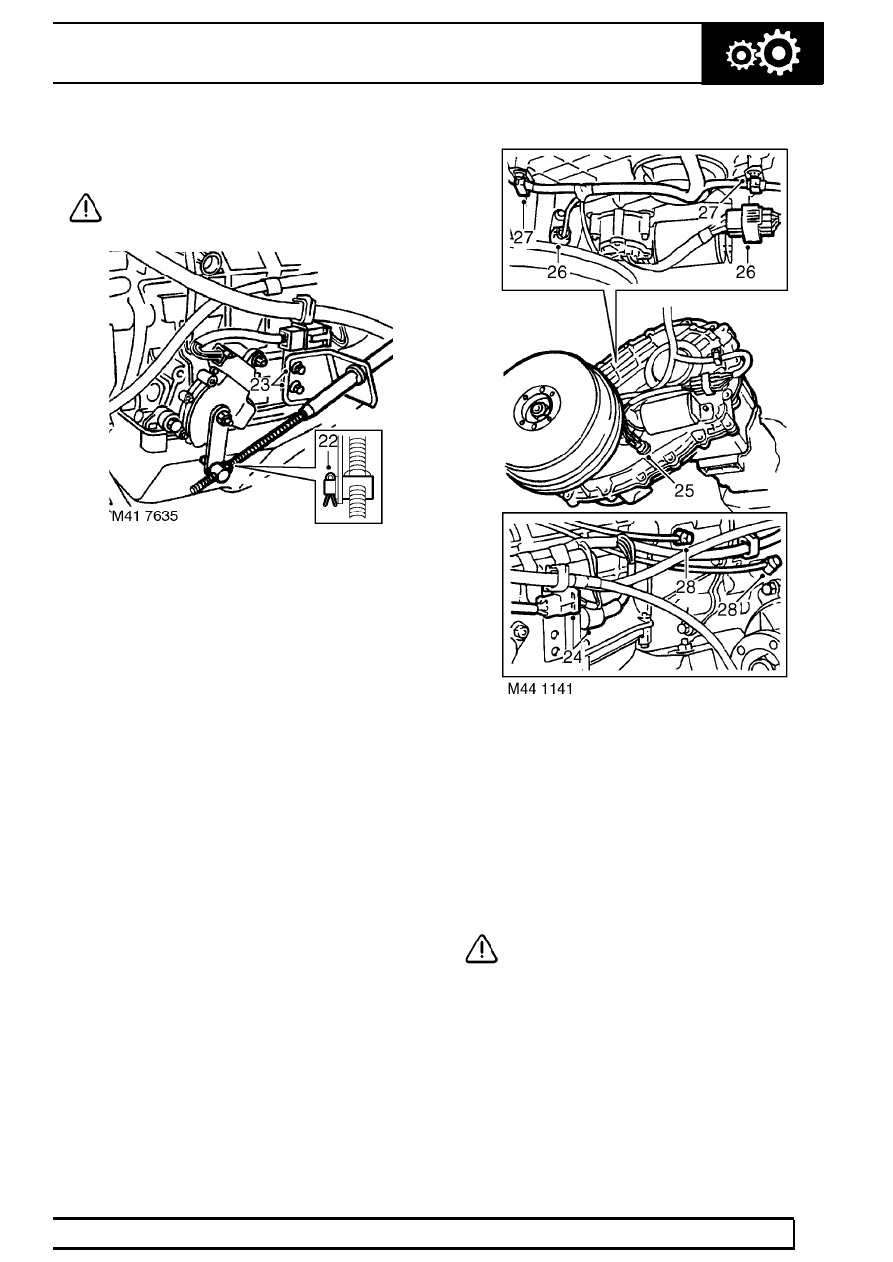

20. Remove 4 nuts from each propeller shaft flange.
21. Release propeller shafts and tie aside.
22. Lower gearbox for access.

CAUTION: Position jack and wooden block
under sump to support engine.

23. Remove split pin securing gear selector cable

trunnion to gearbox lever and release trunnion.

24. Remove 2 bolts securing gear selector cable

abutment bracket and harness support bracket
to gearbox, and position selector cable and
brackets aside.

25. Disconnect multiplugs from gear selection

position switch and gearbox speed sensor.

26. Disconnect 2 Lucars from transfer box fluid

temperature sensor.

27. Disconnect multiplugs from High/Low motor and

output shaft speed sensor.

28. Release harness from 3 clips.
29. Remove 2 banjo bolts securing breather pipes to

gearbox and transfer box, remove and discard
sealing washers.

CAUTION: Plug the connections.

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

20

REPAIR

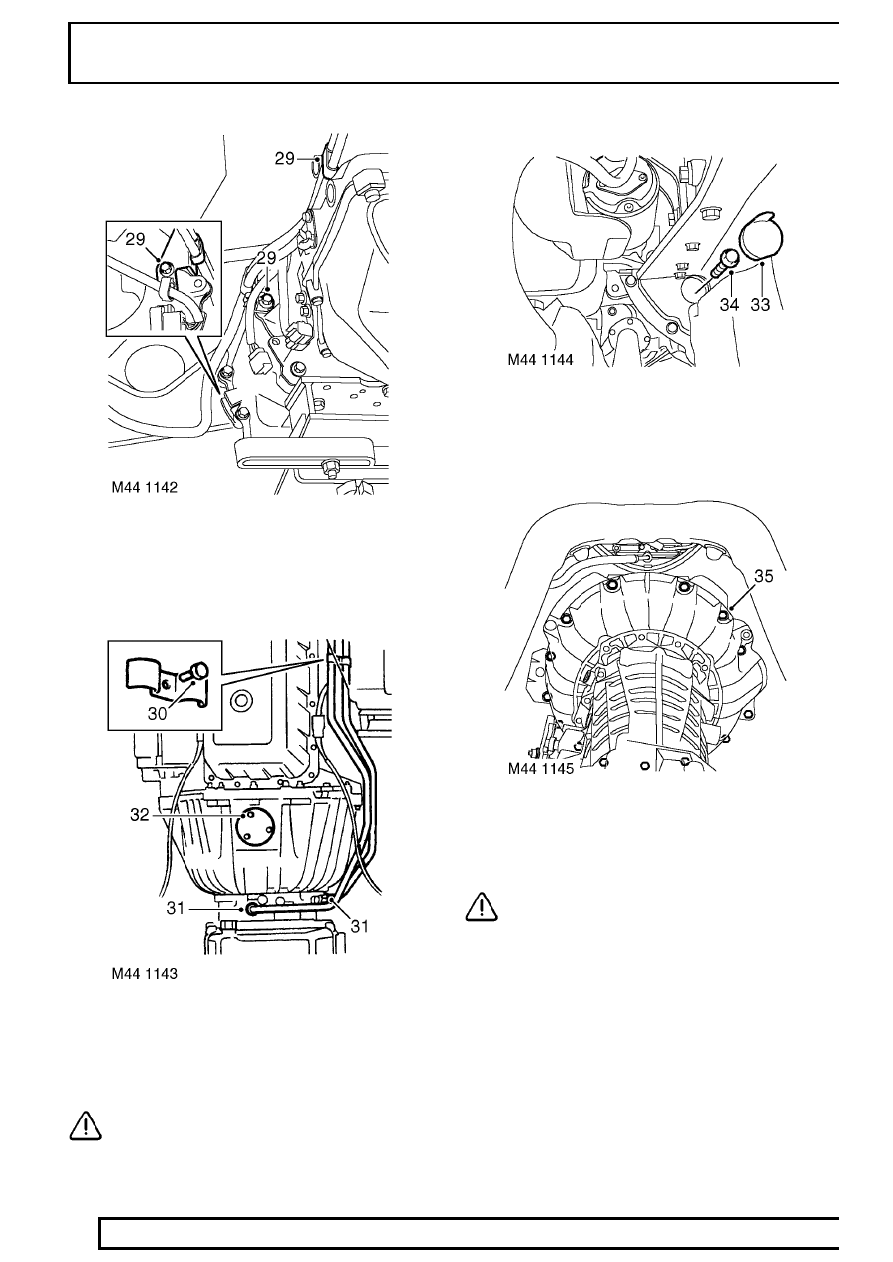

30. Remove 2 bolts and release 1 clip securing fuel

and purge pipe retaining brackets to gearbox
and transfer box.

31. Remove bolt from clamp securing gearbox fluid

cooler pipes to engine.

32. Loosen unions and release gearbox oil cooler

pipes, discard ’O’ rings.

CAUTION: Plug the connections.

33. Remove 3 bolts securing converter housing

lower access cover, remove cover and discard

gasket.

34. Remove access plug and mark drive plate and

torque convertor to aid re-assembly.

35. Rotate engine to gain access and remove 4

bolts securing drive plate to convertor.

36. Remove 14 bolts securing gearbox to engine

and collect crash bracket.

37. With assistance remove transmission assembly.

CAUTION: Ensure converter does not
become detached from gearbox.

38. Fit retaining strap to converter and secure with 2

nuts and bolts.
