Range Rover. Manual - part 158

ZF AUTO

1

REPAIR

SELECTOR LEVER ASSEMBLY

Service repair no - 44.15.04

Remove

1. Select ’P’. Remove ignition key.

CAUTION: Do not attempt to start vehicle
with selector cable disconnected,
incorrectly adjusted, or selector interlock

solenoid overridden.

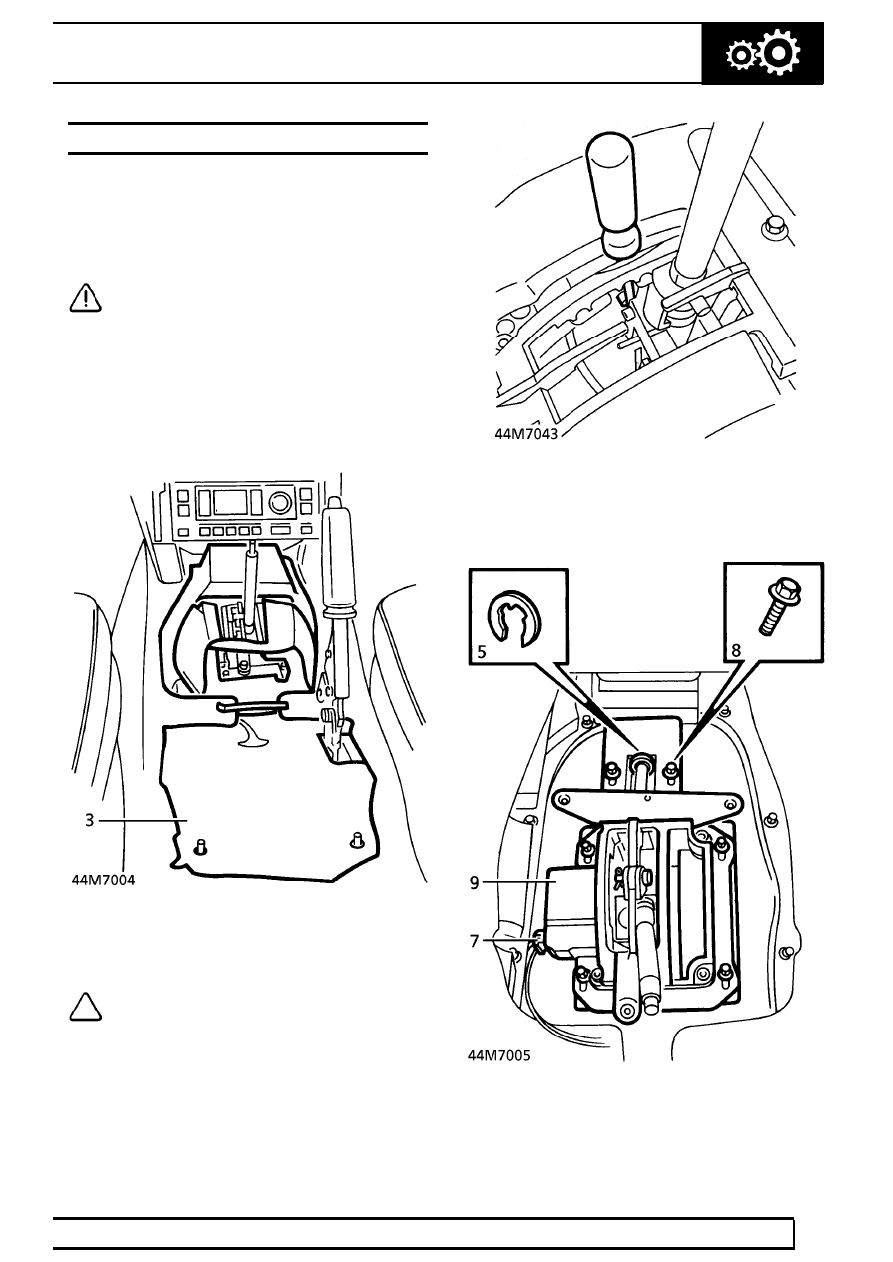

2. Remove centre console.

See CHASSIS AND

BODY, Repair.

3. Remove sound deadener pad.

4. Select ’1’. Disconnect selector cable from lever.

NOTE: North American and Japanese
vehicles are fitted with a gear selector
interlock mechanism. To move selector

lever from ’P’, activate interlock solenoid manually
with 3 mm screwdriver as shown.

5. Remove ’C’ clip securing cable outer to selector

lever bracket.

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

2

REPAIR

6. If selector lever assembly is to be refitted, mark

relationship of lever bracket to transmission
tunnel.

7. Disconnect multiplug.
8. Remove 6 bolts securing selector lever

assembly to transmission tunnel.

9. Remove selector lever assembly. Collect gasket.

Refit

10. Ensure mating faces are clean.
11. Using a new gasket, position selector lever

assembly. Engage cable.

12. Fit bolts, finger tight. Align selector lever

assembly with marks.

13. New lever only. Temporarily fit selector knob.

Secure with screw. Select ’P’. Adjust position of

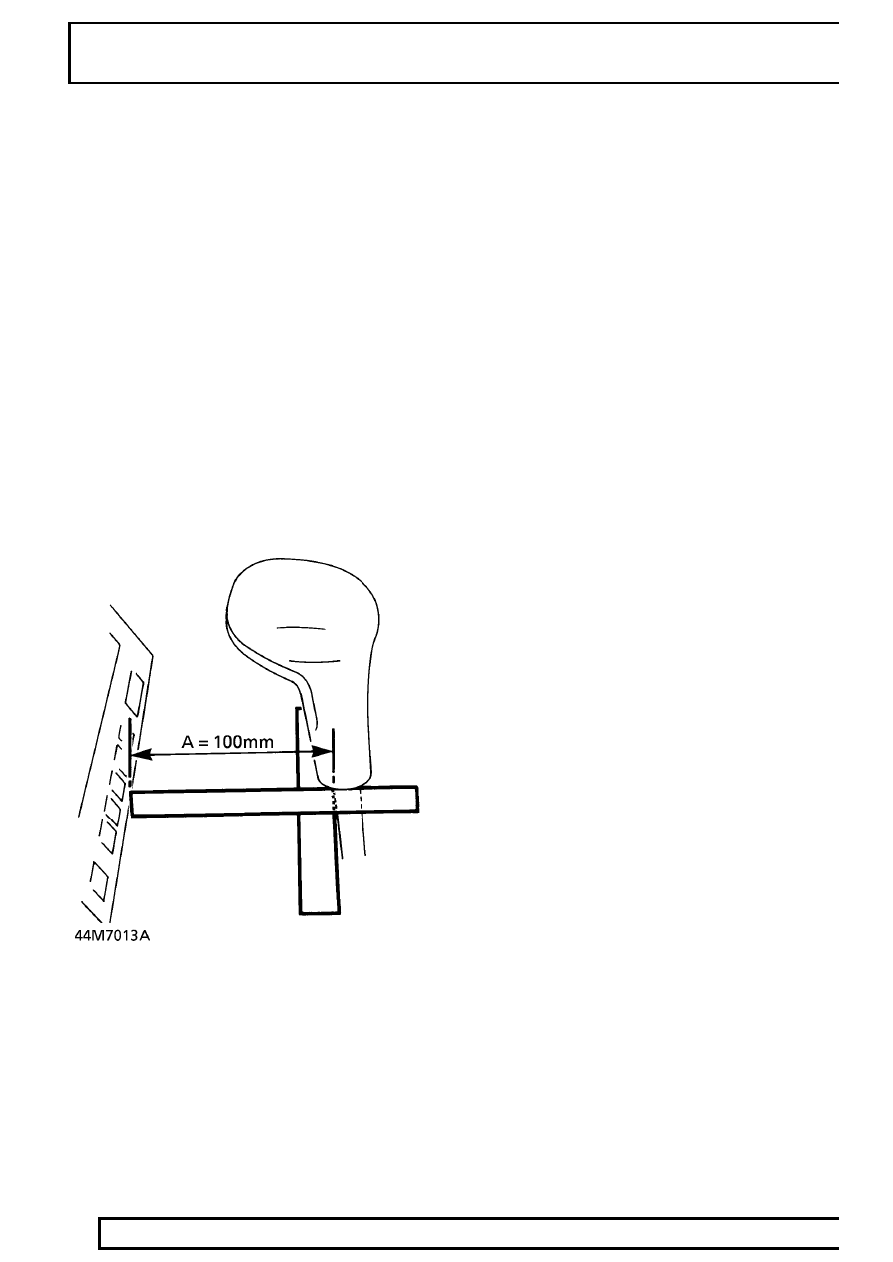

lever assembly to give dimension ’A’ as shown.
Dimension A= 100 mm (3.9 in)
Remove selector knob.

14. Tighten selector lever assembly fixings.
15. Connect multiplug.
16. Secure cable lever bracket with ’C’ clip.
17. Align cable to lever. Secure with clevis and split

pins.

18. Fit sound deadener pad.
19. Fit centre console.

See CHASSIS AND BODY,

Repair.

20. Engage cable in gearbox abutment bracket.

Secure with ’C’ clip.

21. Adjust selector cable.

See this section.

ZF AUTO

3

REPAIR

SELECTOR CABLE

Service repair no - 44.15.08

Remove

1. Select ’P’. Remove ignition key.

CAUTION: Do not attempt to start vehicle
with selector cable disconnected,
incorrectly adjusted, or selector interlock

solenoid overridden.

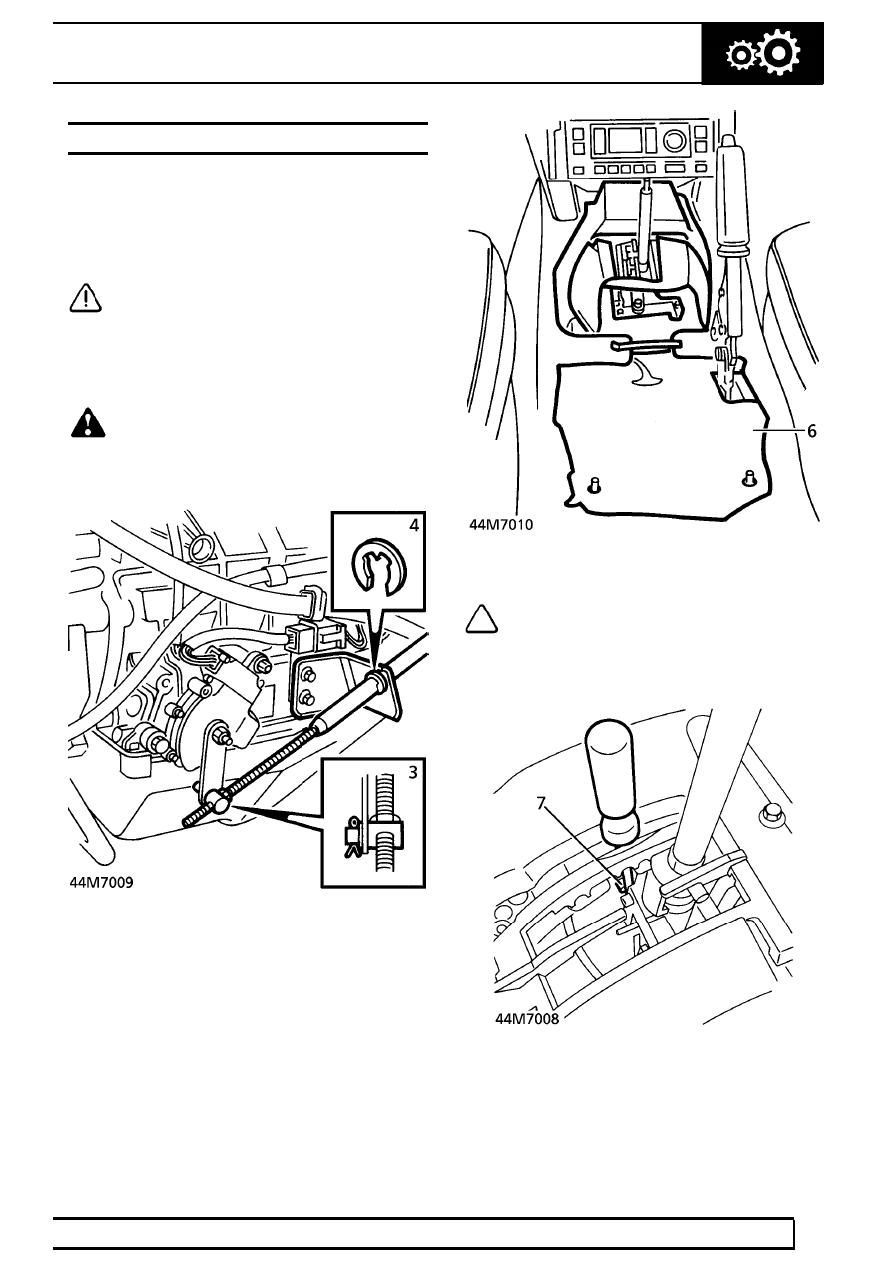

2. Raise the vehicle.

WARNING: Support on safety stands.

3. Remove split pin and washer securing cable

trunnion to transmission lever.

4. Remove ’C’ clip securing cable to transmission

abutment bracket. Remove cable.

5. Remove centre console.

See CHASSIS AND

BODY, Repair.

6. Remove sound deadener pad.

7. Select ’1’. Disconnect selector cable to lever.

NOTE: North American and Japanese
vehicles are fitted with a gear selector
interlock mechanism. To move selector

lever from ’P’, activate interlock solenoid manually
with 3 mm screwdriver as shown.

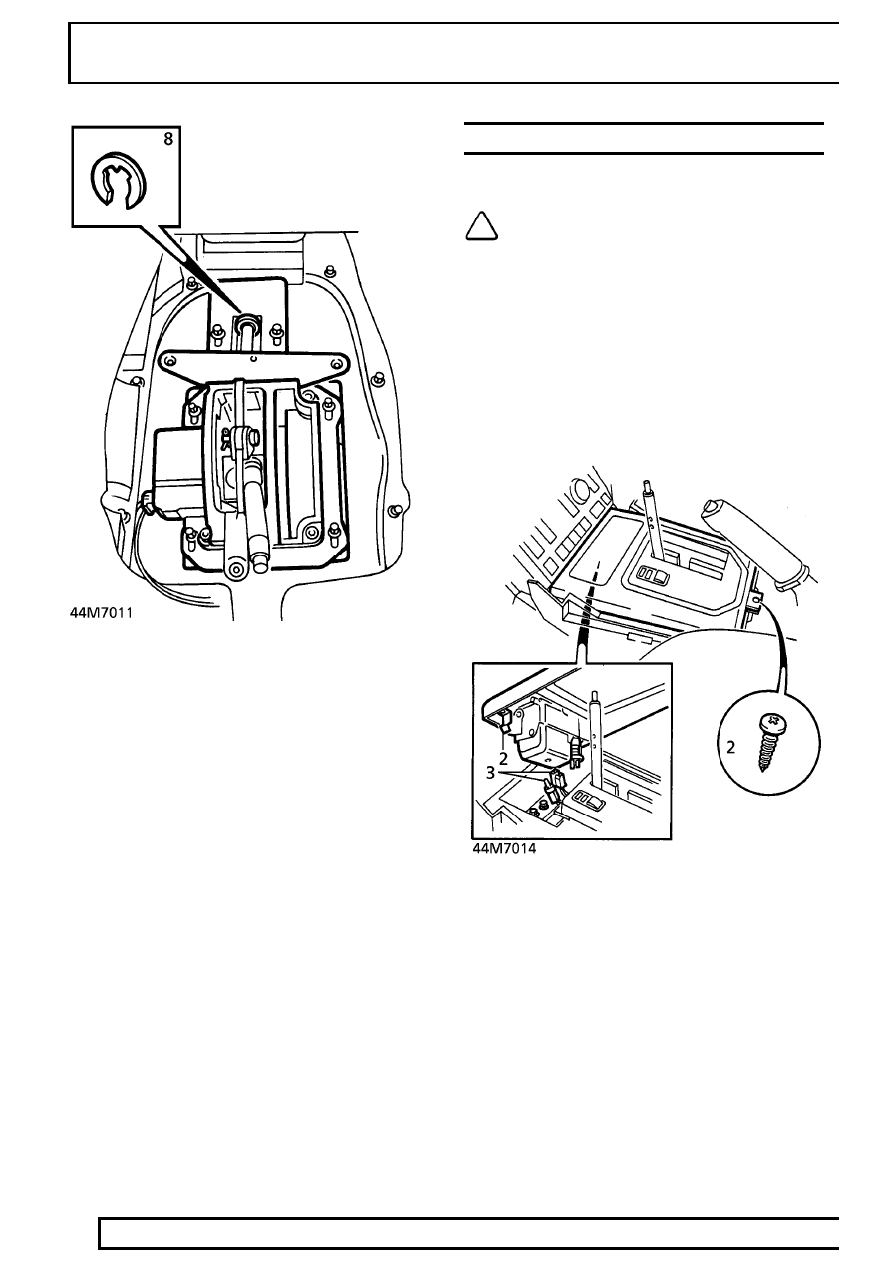

8. Remove ’C’ clip securing cable to underside of

vehicle. Remove cable.

44

AUTOMATIC GEARBOX

NEW RANGE ROVER

4

REPAIR

Refit

9. Reverse removal procedure.

10. Adjust selector cable.

See Adjustment.

SELECTOR INDICATOR & MODE SWITCH

Service repair no - 44.15.10 - Selector Indicator

NOTE: The EAT Mode switch is integral
with the selector indicator assembly and
cannot be serviced separately.

Remove

1. Remove electric window switch pack.

See

ELECTRICAL, Repair.

2. Remove screw at rear of gear lever applique.

Raise rear of applique. Disengage 2 spring clips
at forward end.

3. Disconnect cigar lighter multiplug. Release cigar

lighter bulb. Remove selector lever applique.

4. Remove screw securing selector knob. Remove

knob.
