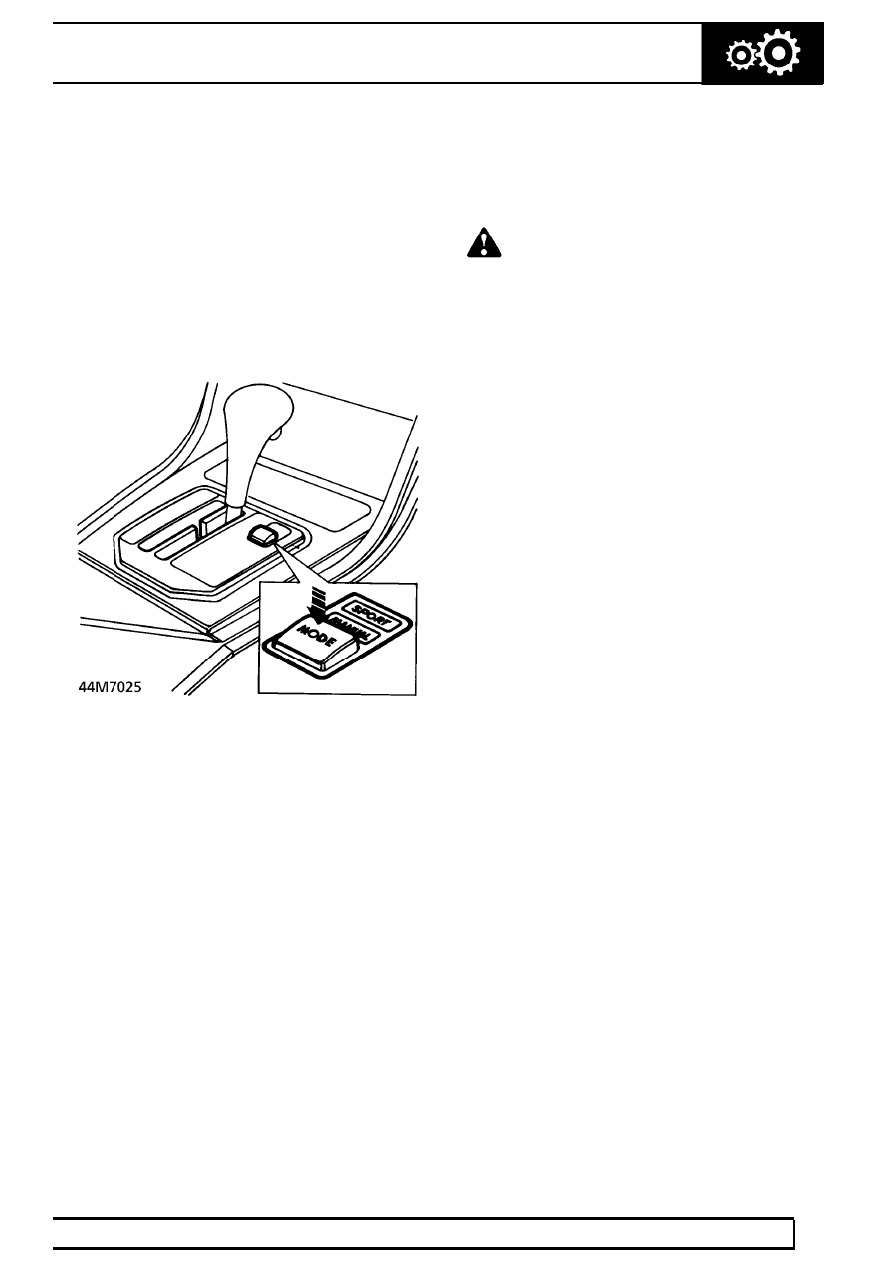

’Manual’ Mode

This mode enables the transmission to function as a
manual gearbox in low range, providing maximum
vehicle control and engine braking - ideal for use in
severe off-road conditions. Press the mode switch, to
select ’Manual’ mode; the message centre
momentarily displays ’LOW’ and then ’LM’ along with
the selected gear. Pressing the switch a second time
returns the gearbox to its normal function within the
low range.

’Transfer Neutral’

If it is necessary for the vehicle to be towed on all four
wheels, ’Transfer neutral’ MUST be selected. For full
details.

See INTRODUCTION, Information.

WARNING: Always leave the vehicle with
the gear selector in ’P’ (Park) position
when parked, even when the starter key is

not removed. Failure to do so will result in the
battery discharging.

ZF AUTO

1

ADJUSTMENT

SELECTOR CABLE

Service repair no - 44.30.04

Adjust

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Slacken selector cable trunnion locknut. Remove

split pin. Release trunnion from gearbox lever.

3. Select ’P’. Position lever on transmission fully

forward.

4. Adjust trunnion until a sliding fit in transmission

lever is achieved.

5. Connect trunnion to lever. Fit split pin. Tighten

locknut.

6. Remove safety stands. Lower vehicle.

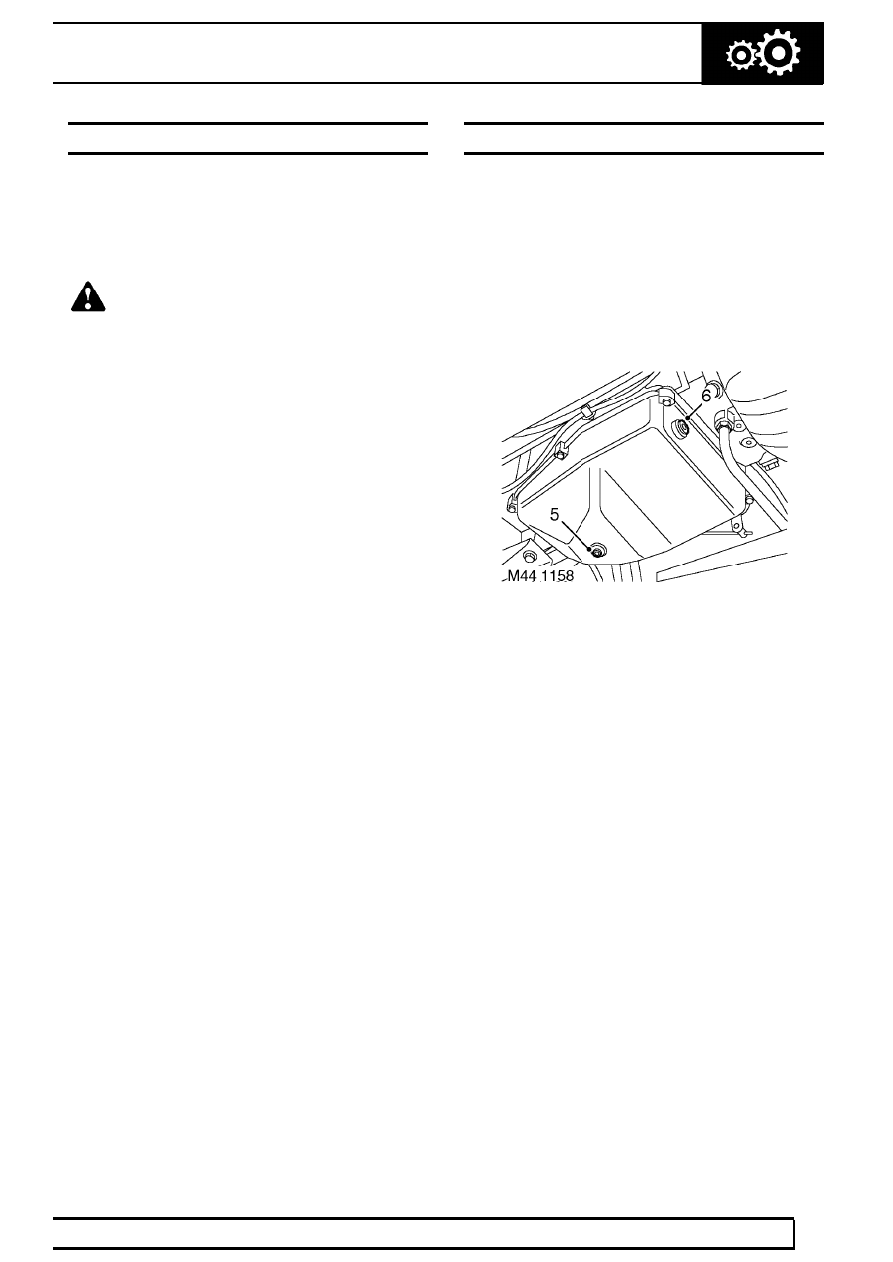

GEARBOX - DRAIN AND REFILL - FROM 99MY

Service repair no - 44.24.02

Drain

1. Position vehicle on ramp.
2. Apply handbrake and position chocks under

front and rear wheels.

3. Position container under gearbox.
4. Remove gearbox drain plug and discard sealing

washer.

5. Refit drain plug using new sealing washer and

tighten to

15 Nm (11 lbf.ft).

6. Remove filler/level plug and discard sealing

washer.

Refill

7. Refill gearbox to bottom of filler/level plug hole

with correct grade of fluid.

8. Ensure gear lever in the ’P’ position, start engine

and move selector lever through all gear
positions and back to ’P’ position.

9. With the engine idling, continue filling gearbox

until a small thread of fluid runs from filler/level
orifice.

10. Refit filler/level plug using a new sealing washer

and tighten to

30 Nm (22 lbf.ft).

11. Lower vehicle.
