CLUTCH

7

REPAIR

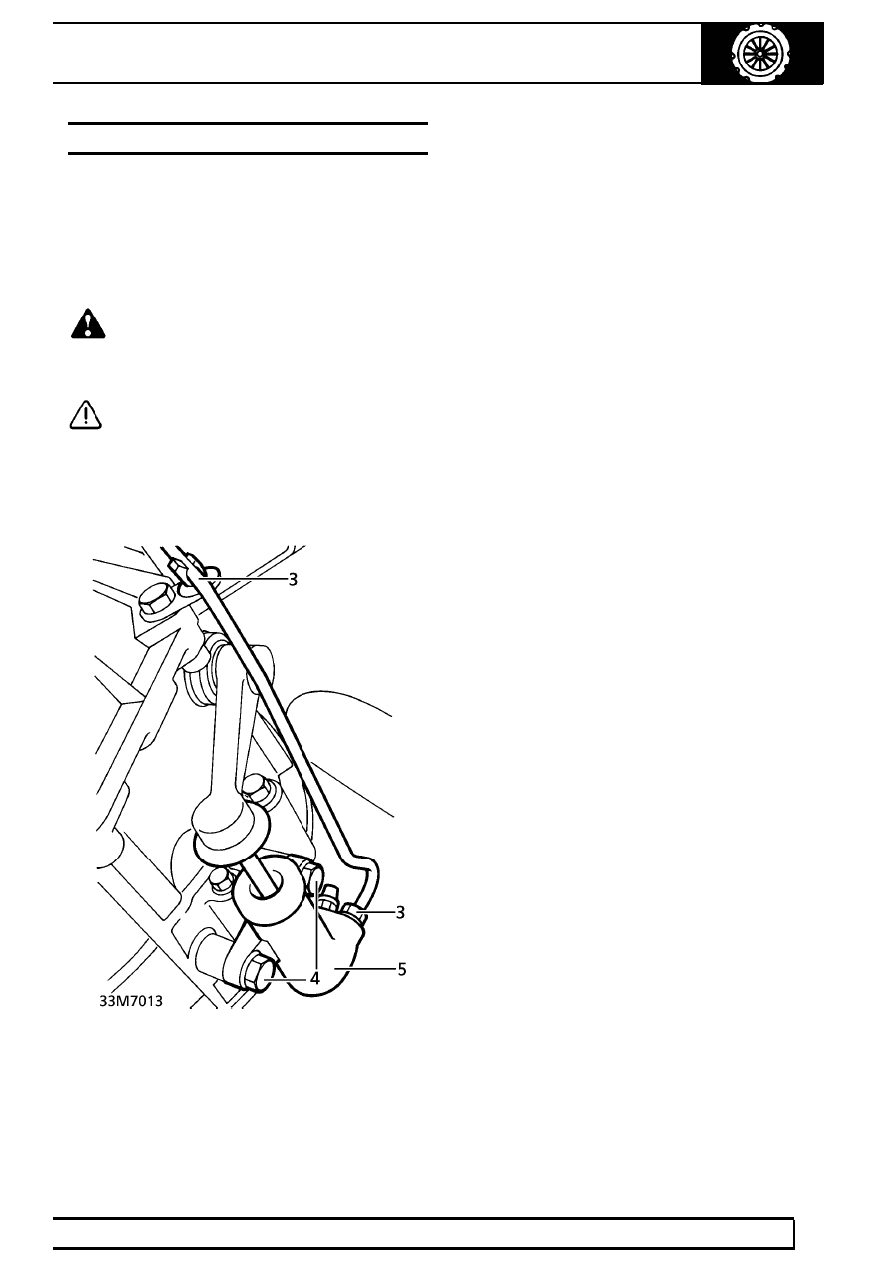

SLAVE CYLINDER

Service repair no - 33.35.01

Remove

1. Raise the vehicle.

WARNING: Support on safety stands.

2. Position container to collect fluid spillage.

CAUTION: Do not allow brake fluid to
contact painted surfaces. Paint damage
will occur. If spilled, remove fluid. Wash

area with clean warm water.

3. Disconnect fluid pipe. Release pipe from clip.

Plug pipe and connection.

4. Remove 2 bolts securing cylinder.
5. Remove cylinder from clutch housing and push

rod.

Refit

6. Ensure mating faces are clean.
7. Position cylinder to clutch housing and push rod.

Secure with bolts. Tighten to

45 Nm (33 lbf.ft)

8. Remove plugs from pipe and cylinder. Connect

pipe to cylinder. Tighten union.

9. Secure pipe to clip.

10. Bleed hydraulic system.

See this section.

11. Remove safety stands. Lower vehicle.

33

CLUTCH

NEW RANGE ROVER

8

REPAIR

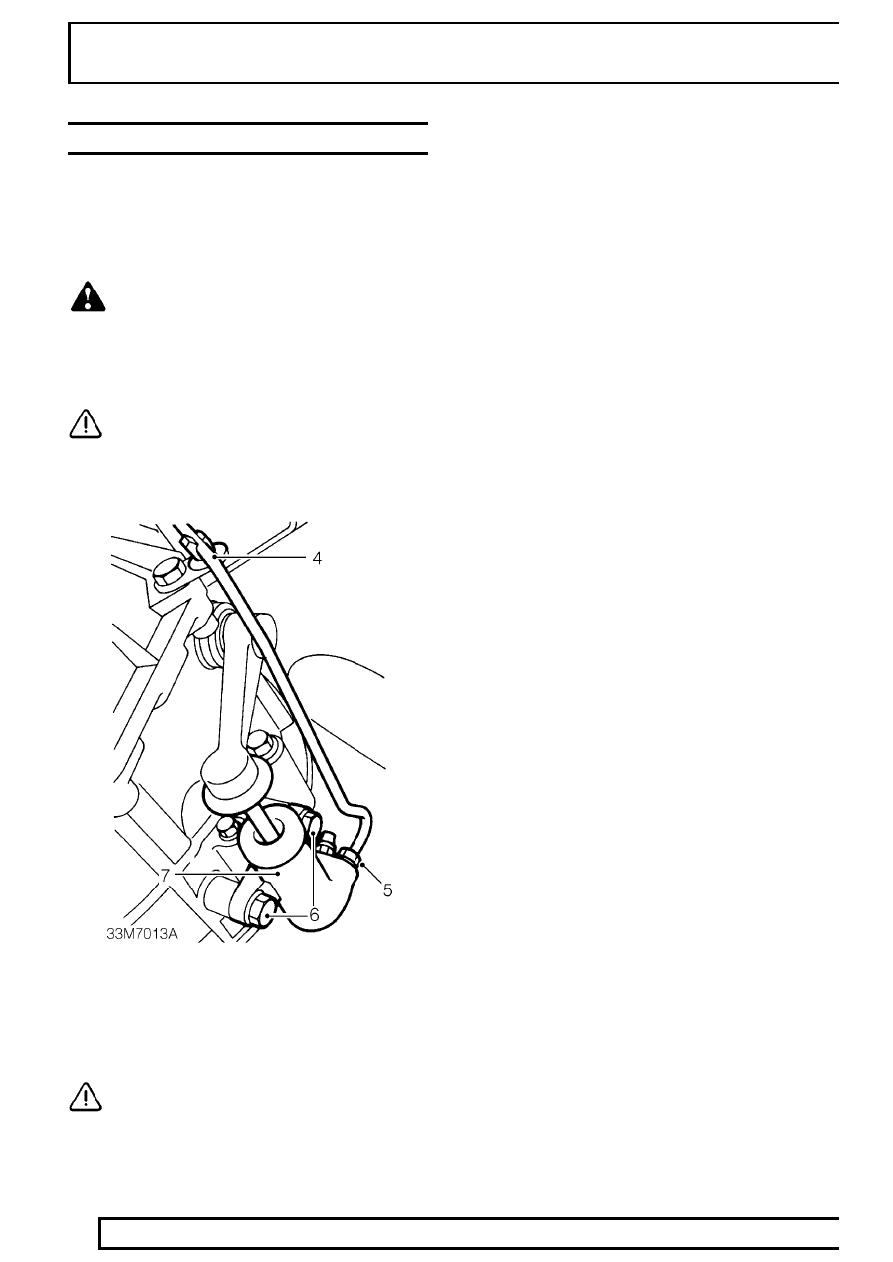

SLAVE CYLINDER - FROM 97MY

Service repair no - 33.35.01

Remove

1. Raise front of vehicle.

WARNING: Support on safety stands.

2. Remove gearbox RH acoustic cover.

See

CHASSIS AND BODY, Repair.

3. Position container to collect fluid spillage.

CAUTION: Do not allow brake fluid to
contact painted surfaces. Paint damage
will occur. Thoroughly clean spillages with

clean, warm water.

4. Release pipe from clip.
5. Remove pipe union from slave cylinder.

CAUTION: Plug the connections.

6. Remove 2 bolts securing slave cylinder to clutch

housing.

7. Remove slave cylinder from push rod.

Refit

8. Ensure mating surfaces of slave cylinder and

clutch housing are clean.

9. Clean pushrod.

10. Fit slave cylinder to push rod and align to clutch

housing.

11. Fit bolts securing slave cylinder to clutch housing

and tighten to

25 Nm (18lbf.ft)

12. Remove plugs from slave cylinder and pipe

union.

13. Clean pipe union and slave cylinder.
14. Connect and tighten pipe union to slave cylinder.
15. Secure pipe to clip.
16. Bleed clutch system.

See this section.

17. Fit gearbox RH acoustic cover.

See CHASSIS

AND BODY, Repair.
