Range Rover. Manual - part 135

MANIFOLD AND EXHAUST SYSTEM

27

REPAIR

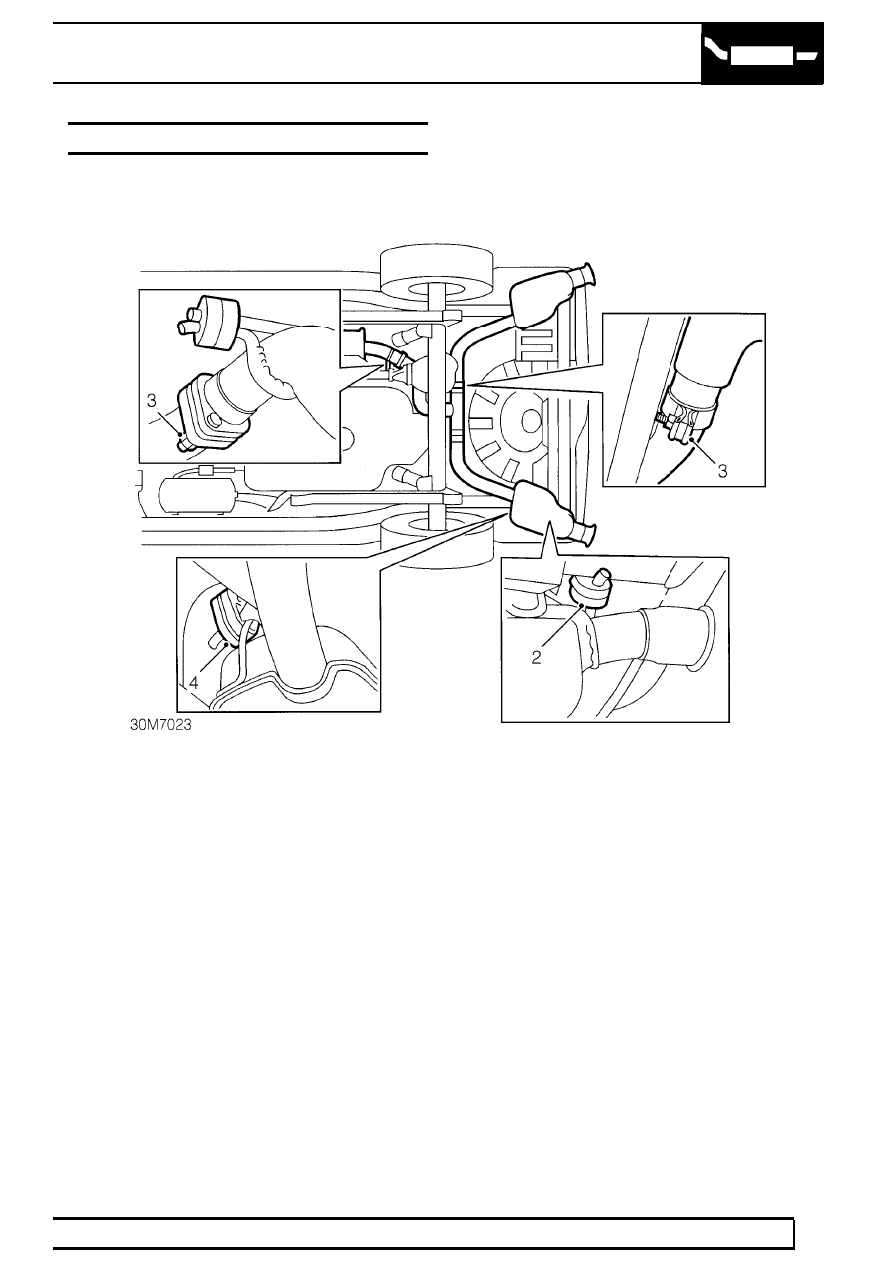

INTERMEDIATE AND REAR PIPES

Service repair no - 30.10.11 - Intermediate Pipe
Service repair no - 30.10.22 - Rear Pipe

Remove

1. Raise vehicle on four post lift.
2. Remove 4 nuts securing intermediate pipe

flanges to front and rear pipes.

3. Release 2 mounting rubbers. Remove rear pipe.
4. With assistance, release 2 mounting rubbers.

Remove intermediate pipe.

Refit

5. Ensure mating faces are clean.
6. With assistance, position intermediate pipe.

Secure with mounting rubbers.

7. Position rear pipe. Secure with mounting

rubbers.

8. Position intermediate pipe flanges. Secure with

nuts. Tighten to

25 Nm (18 lbf.ft).

30

MANIFOLD AND EXHAUST SYSTEM

NEW RANGE ROVER

28

REPAIR

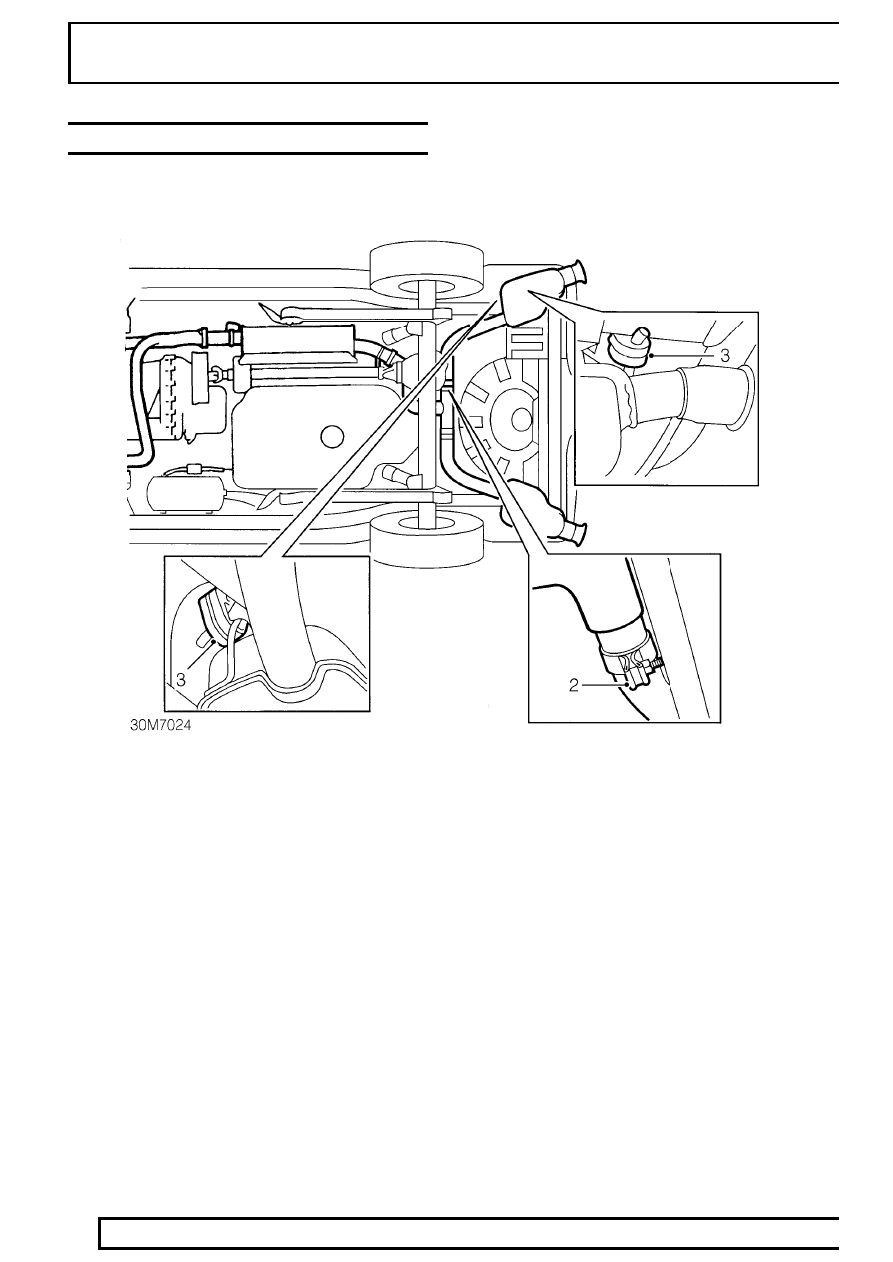

TAIL PIPE - LH - FROM 97MY

Service repair no - 30.10.22

Remove

1. Raise vehicle on 4 post ramp.
2. Loosen clamp securing LH tail pipe to RH tail

pipe.

3. Release LH tail pipe from 2 mounting rubbers.
4. Release LH tail pipe from RH tail pipe and

remove tail pipe.

Refit

5. Clean tail pipe mating faces.
6. Position LH tail pipe to vehicle and fit to

mounting rubbers.

7. Engage LH tail pipe to RH tail pipe and tighten

clamp to

65 Nm (48 lbf.ft)

MANIFOLD AND EXHAUST SYSTEM

29

REPAIR

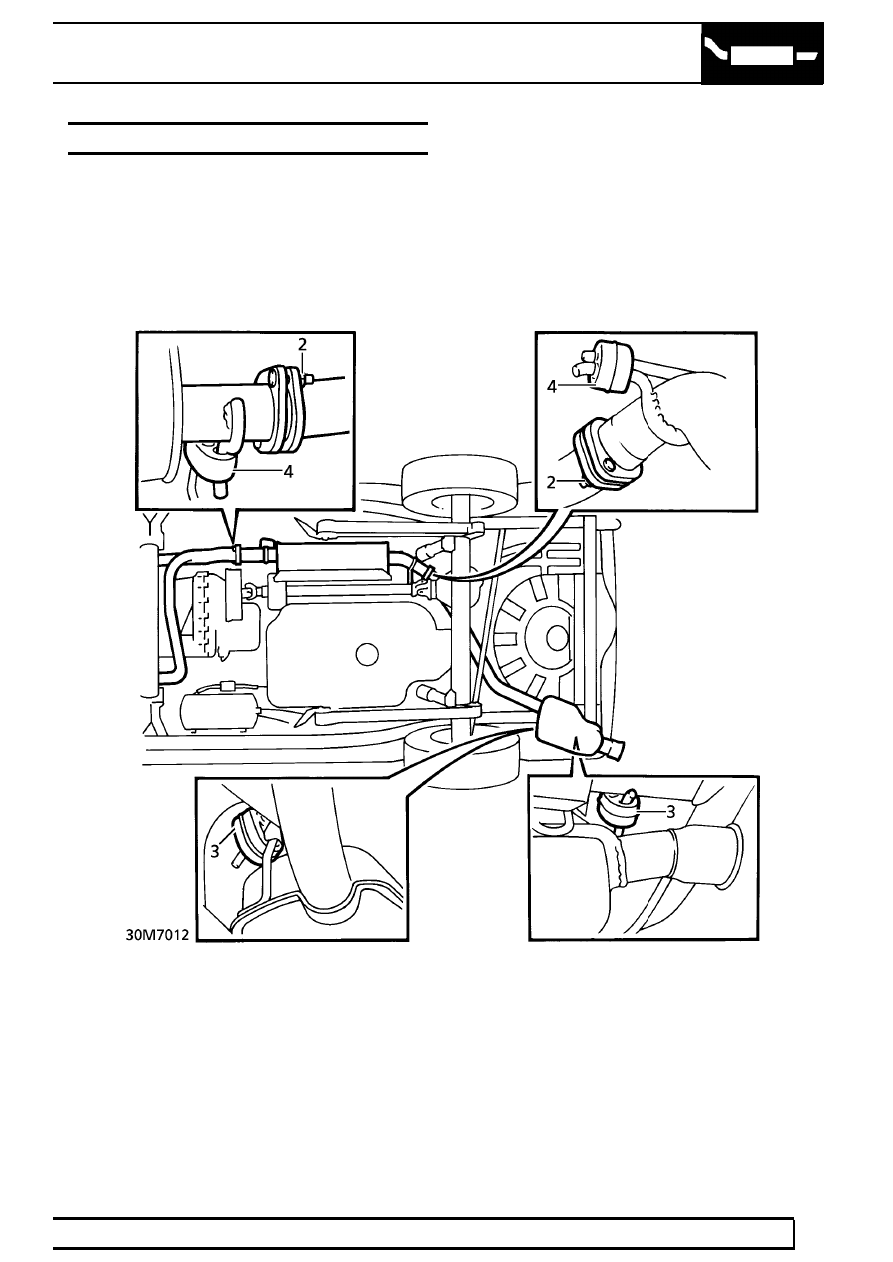

TAIL PIPE - RH - FROM 97MY

Service repair no - 30.10.52

Remove

1. Raise vehicle on 4 post ramp.
2. Loosen clamp securing LH tail pipe to RH tail

pipe.

3. Remove 2 nuts securing tail pipe flange to

intermediate pipe flange.

4. Release RH tail pipe from 2 mounting rubbers.
5. With assistance, release RH tail pipe from LH tail

pipe and remove tail pipe.

Refit

6. Clean tail pipe mating faces.
7. With assistance, position RH tail pipe to vehicle

and fit to mounting rubbers.

8. Engage RH tail pipe to LH tail pipe.
9. Align tail pipe flange to intermediate pipe flange

and fit nuts. Tighten nuts to

25 Nm (18 lbf.ft)

10. Tighten nut securing RH tail pipe to LH tail pipe

to

65 Nm (48 lbf.ft) .
