CRUISE CONTROL

1

REPAIR

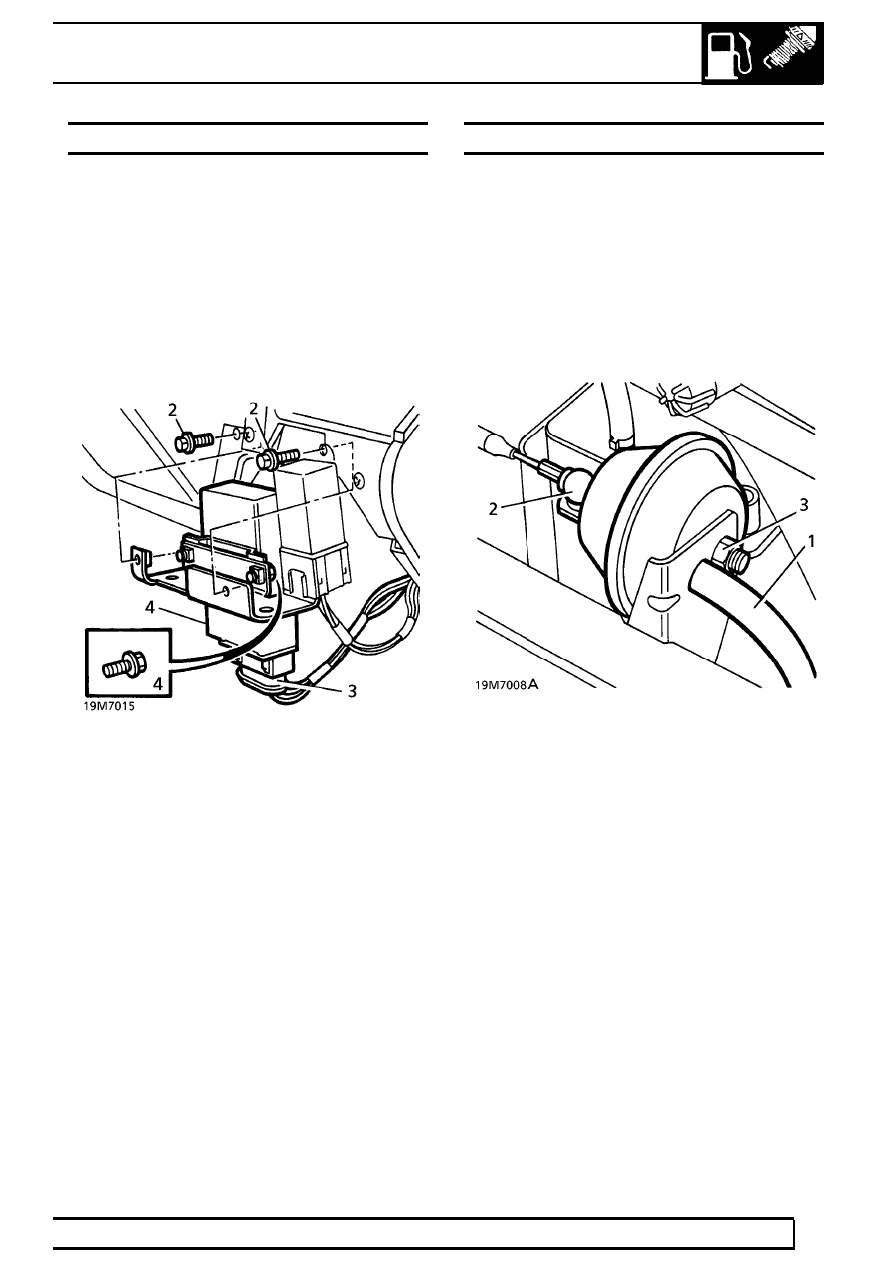

CRUISE CONTROL ECU

Service repair no - 19.75.49

Remove

1. Remove fascia closing panel.

See CHASSIS

AND BODY, Repair.

2. Remove 2 bolts securing ECU bracket to fascia.

Release bracket to gain access to fixings.

3. Disconnect multiplug from ECU.
4. Remove 2 bolts securing ECU. Remove ECU.

Refit

5. Reverse removal procedure.

CRUISE CONTROL ACTUATOR

Service repair no - 19.75.05

Remove

1. Disconnect vacuum hose from actuator.
2. Disconnect control cable from ball joint on

actuator diaphragm.

3. Remove nut securing actuator to bracket.

Remove actuator.

Refit

4. Position actuator to bracket. Secure with nut.
5. Connect vacuum hose. Secure cable to actuator

ball joint.

6. Adjust cruise control cable.

See CRUISE

CONTROL, Adjustment.

19

FUEL SYSTEM

NEW RANGE ROVER

2

REPAIR

SET AND RESUME SWITCHES - CRUISE
CONTROL

Service repair no - 19.75.36 - Set Switch
Service repair no - 19.75.37 - Resume Switch

Remove

1. Remove steering wheel switch pack assembly.

See ELECTRICAL, Repair.

Refit

2. Reverse removal procedure.

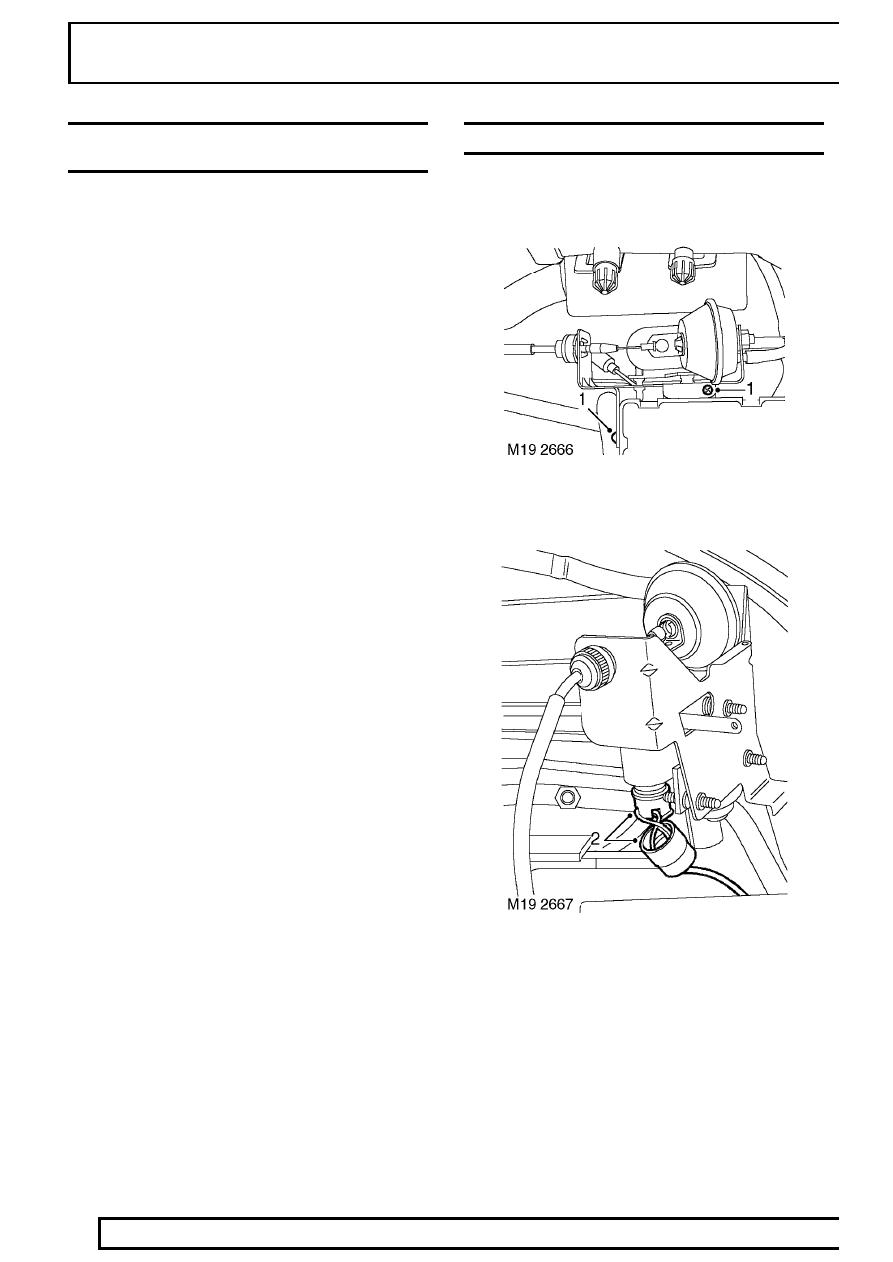

CRUISE CONTROL - VACUUM CONTROL UNIT

Service repair no - 19.75.06

Remove

1. Remove 2 screws securing actuator bracket.

2. Release cover and disconnect multiplug from

vacuum control unit.

CRUISE CONTROL

3

REPAIR

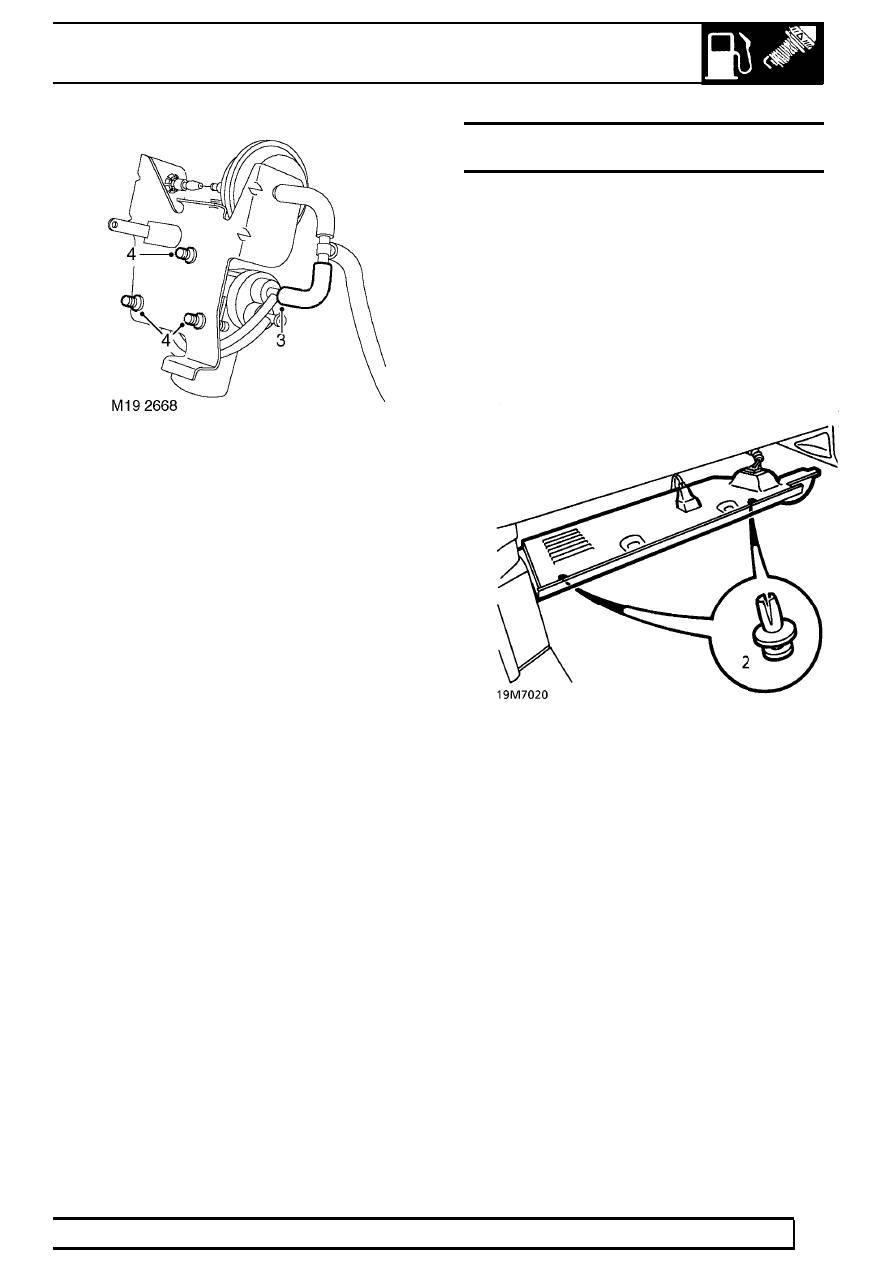

3. Remove vacuum hose from control unit.
4. Release 3 rubber mountings and remove control

unit.

5. Remove 3 rubber mountings from control unit.

Refit

6. Fit rubber mountings to control unit.
7. Position control unit and secure mountings.
8. Connect vacuum hose to control unit.
9. Connect multiplug and fit cover.

10. Position actuator bracket and secure with

screws.

BRAKE AND CLUTCH PEDAL SWITCHES/VENT
VALVES - CRUISE CONTROL

Service repair no - 19.75.34 - Clutch Switch
Service repair no - 19.75.35 - Brake Switch (not
fitted to diesel variants)

Remove

1. Remove drivers side fascia closing panel.

See

CHASSIS AND BODY, Repair.

2. Remove 3 scrivet fasteners securing lower

closing panel. Release panel to gain access to
blower motor ducting.

3. Release ducting from blower motor housing and

heater. Remove blower motor ducting.

4. Release switch/vent valve from pedal bracket.

19

FUEL SYSTEM

NEW RANGE ROVER

4

REPAIR

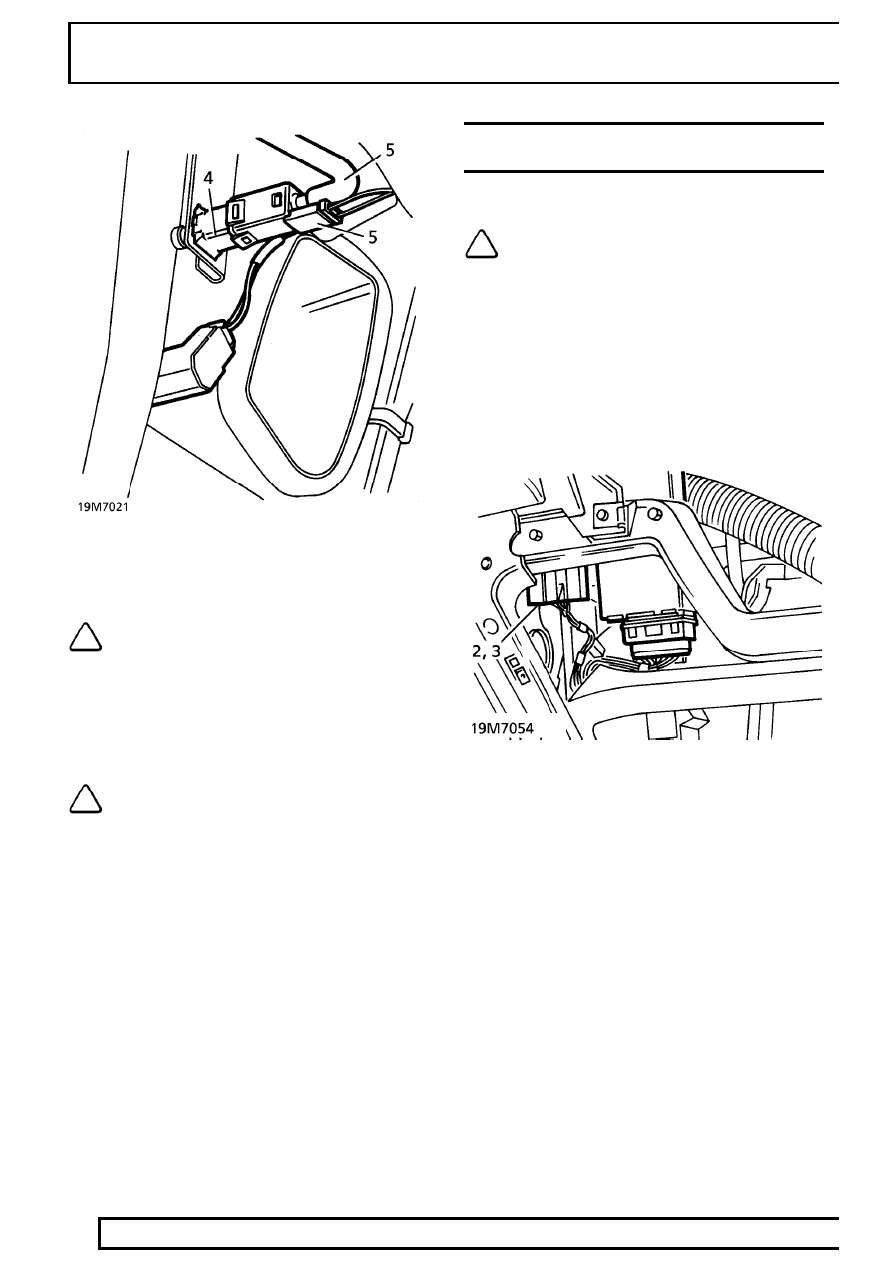

5. Disconnect vacuum hose and multiplug from

switch.

NOTE: Vacuum hose fitted to petrol
variants only.

6. Remove switch/vent valve.

Refit

7. Reverse removal procedure.

NOTE: The switch/vent valve is factory set
and does not require adjustment in
service.

CRUISE CONTROL - SWITCH
INVERTER/CONVERTER

Service repair no - 19.75.22

NOTE: Inverter is used on petrol, converter
on diesel. Units are in same position and
are visually similar. Illustration 19M7054

shows petrol condition, diesel vehicles do not
have the cruise control ECU.

Remove

1. Remove fascia closing panel.

See CHASSIS

AND BODY, Repair.

2. Release inverter/converter multiplug from

bracket.

3. Remove inverter/converter from multiplug.

Refit

4. Reverse removal procedure.
