LAND ROVER V8

11

DESCRIPTION AND OPERATION

1. Diagnostic connector
2. Instrument pack

- Check engine / Service engine soon (NAS only) warning lamp
- Tachometer
- Fuel used

3. Fuel tank pressure sensor
4. Electronic Automatic Transmission (EAT) ECU
5. Transfer Box ECU
6. HO

2

S sensors

7. Crankshaft position sensor
8. Spark plugs and HT leads
9. Knock sensor

10. Fuel injectors
11. ABS ECU
12. Body electronic Control Module (BeCM)

19

FUEL SYSTEM

NEW RANGE ROVER

12

DESCRIPTION AND OPERATION

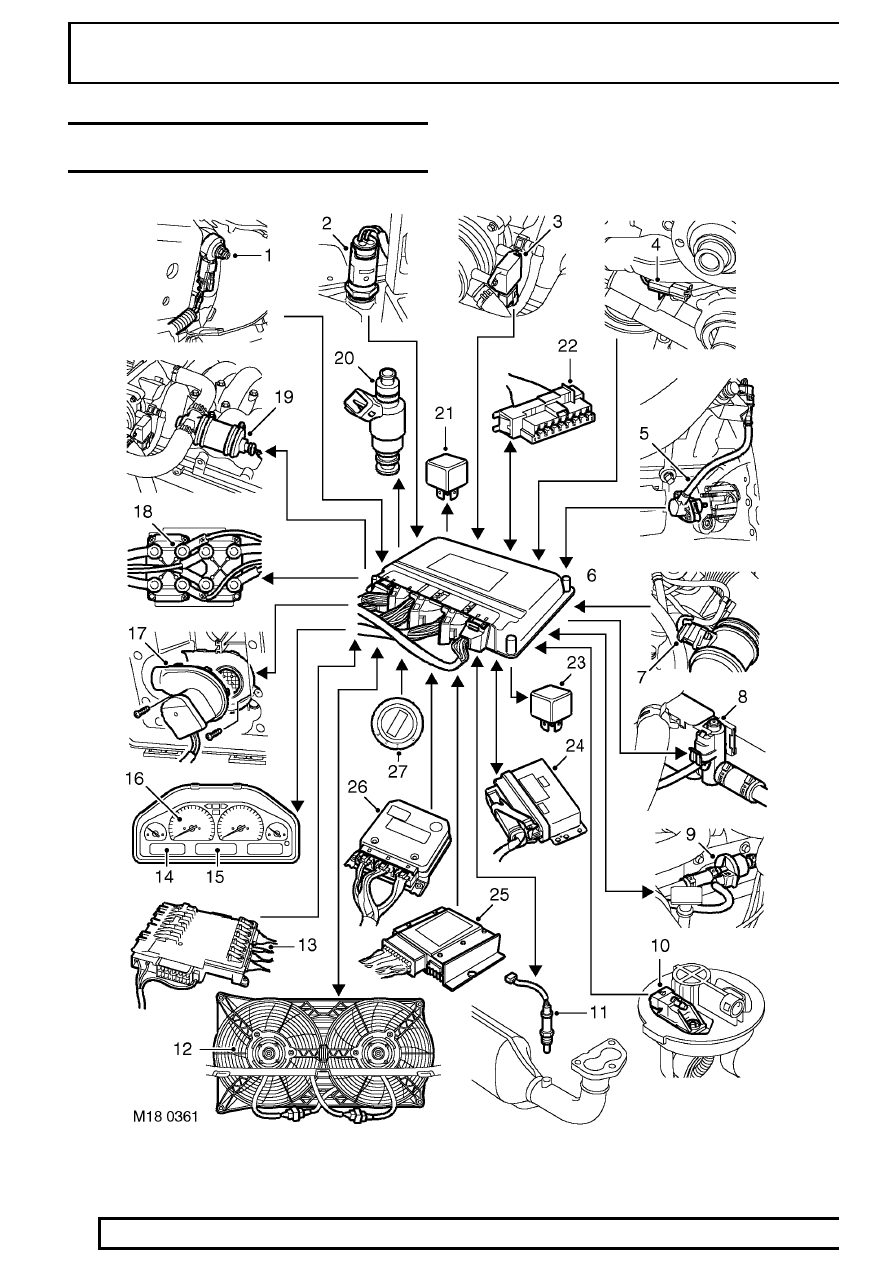

ENGINE MANAGEMENT SYSTEM SCHEMATIC -
from 99MY

LAND ROVER V8

13

DESCRIPTION AND OPERATION

ECM engine interface inputs:

1. Knock sensor (2 off)
2. Engine coolant temperature (ECT) sensor
3. Throttle position (TP) sensor
4. Camshaft position (CMP) sensor
5. Crankshaft speed and position sensor
6. Engine control module (ECM)
7. Mass air flow (MAF) / Inlet air temperature (IAT)

sensor

Fuel system:

8. Canister vent solenoid (CVS) valve (output)
9. Purge valve (output)

10. Fuel tank pressure sensor (input)

Emissions:

11. Heated oxygen sensors (0, 2 or 4 dependent on

market destination)
- HO

2

S sensor signal inputs

- HO

2

S sensor heater supply outputs

Air Conditioning System:

12. - Air conditioning compressor (output)

- Air conditioning condenser fan relay (output)
- Air conditioning request (input)
- Condenser fan request (input)

BeCM:

13. BeCM

- Immobilisation signal (input)
- Fuel tank level signal (input)

Instrument pack:

14. Check Engine / Service Engine Soon (NAS)

warning lamp (output)

15. Fuel used signal - display (output)
16. Tachometer (output)

E-box:

17. E-box cooling fan control (output)

ECM engine interface outputs:

18. Ignition coils (4 off)
19. Idle air control (IAC) actuator
20. Fuel injectors (8 off)
21. Fuel pump relay

Diagnostics:

22. Diagnostic connector (bi-directional)

Power supply:

23. Main relay (input)

Electronic Control Unit interfaces:

24. Electronic Automatic Transmission (EAT) ECU

(via bi-directional CAN link)

25. Transfer Box ECU (MIL request)
26. ABS ECU (Rough road signal)

Ignition switched power supply:

27. Ignition switch - position II (input)

NOTE: Additional components for
secondary air injection are fitted to some
NAS vehicles from 2000MY, refer to the

EMISSION CONTROL section in this manual for
details.

19

FUEL SYSTEM

NEW RANGE ROVER

14

DESCRIPTION AND OPERATION

COMPONENT DESCRIPTIONS - up to 99MY

Engine Control Module (ECM) - (up to 99MY)

The engine control module (ECM) prior to 99MY is a
GEMS (Generic Engine Management System), it is
located in a plastic moulded box behind the battery in
the engine compartment.

The ECM has various sensors fitted to the engine to
allow it to monitor engine condition. The ECM
processes these signals and decides what actions to
carry out to maintain driveability, after comparing the
information from these signals to mapped data within
its memory.

The black plastic case which houses the ECM
protects it from sources of contamination including
heat. The ECM itself is contained in a cast aluminium

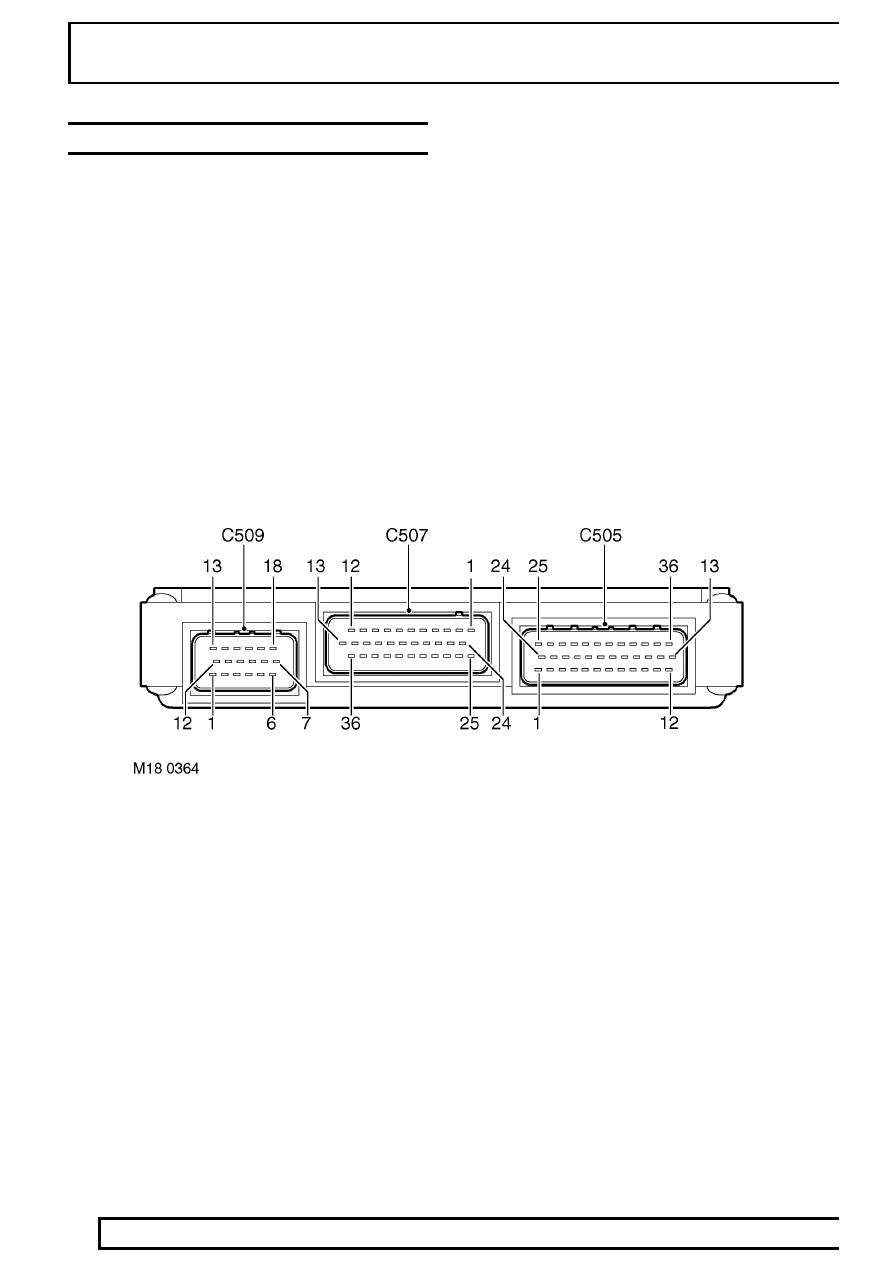

case. The ECM has 3 independent connectors
totalling 90 pins, of which up to 66 are used,
dependent on market variations.

Input / Output

C509:18-pin black connector
C507:36-pin red connector
C505:36-pin black connector
