LAND ROVER V8

1

DESCRIPTION AND OPERATION

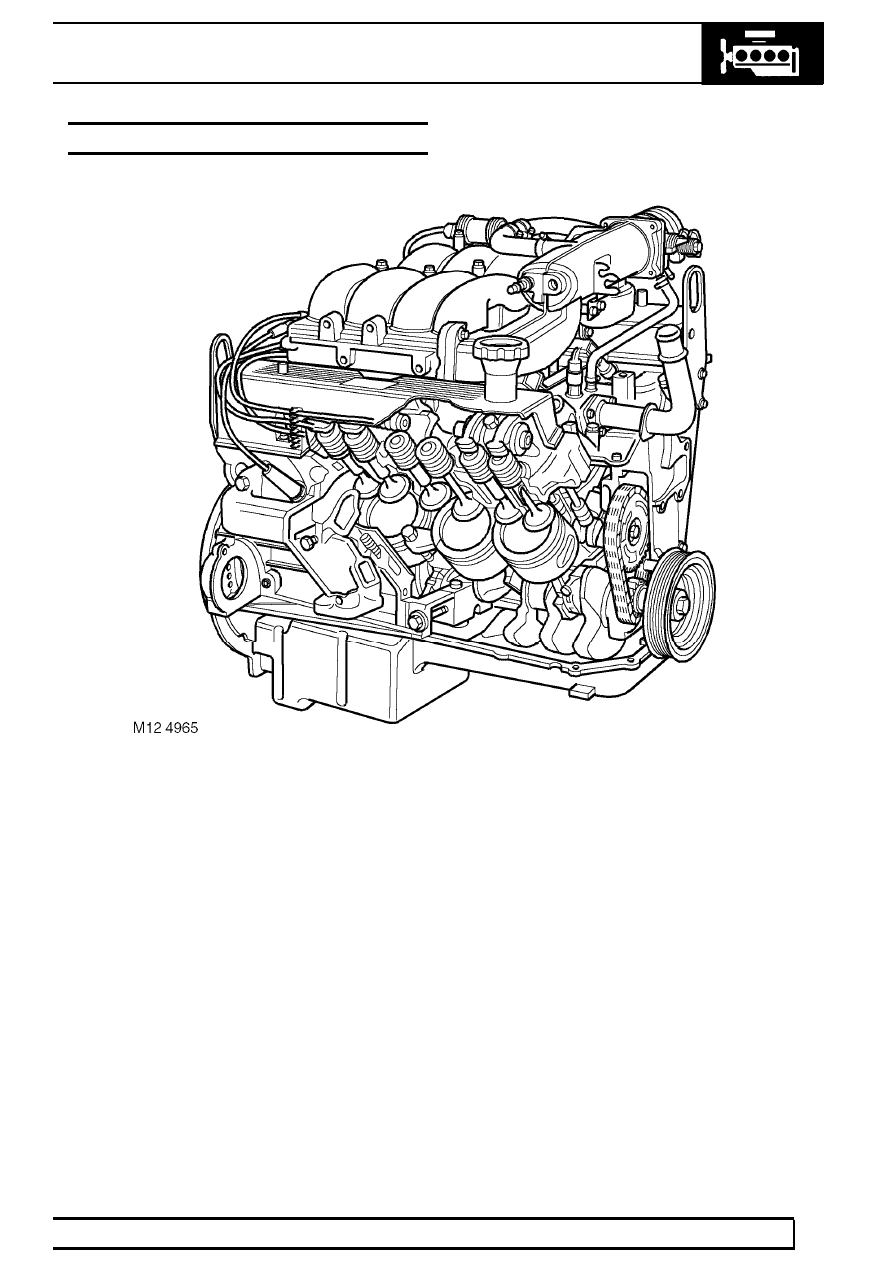

V8 ENGINE - from 99MY

12

ENGINE

NEW RANGE ROVER

2

DESCRIPTION AND OPERATION

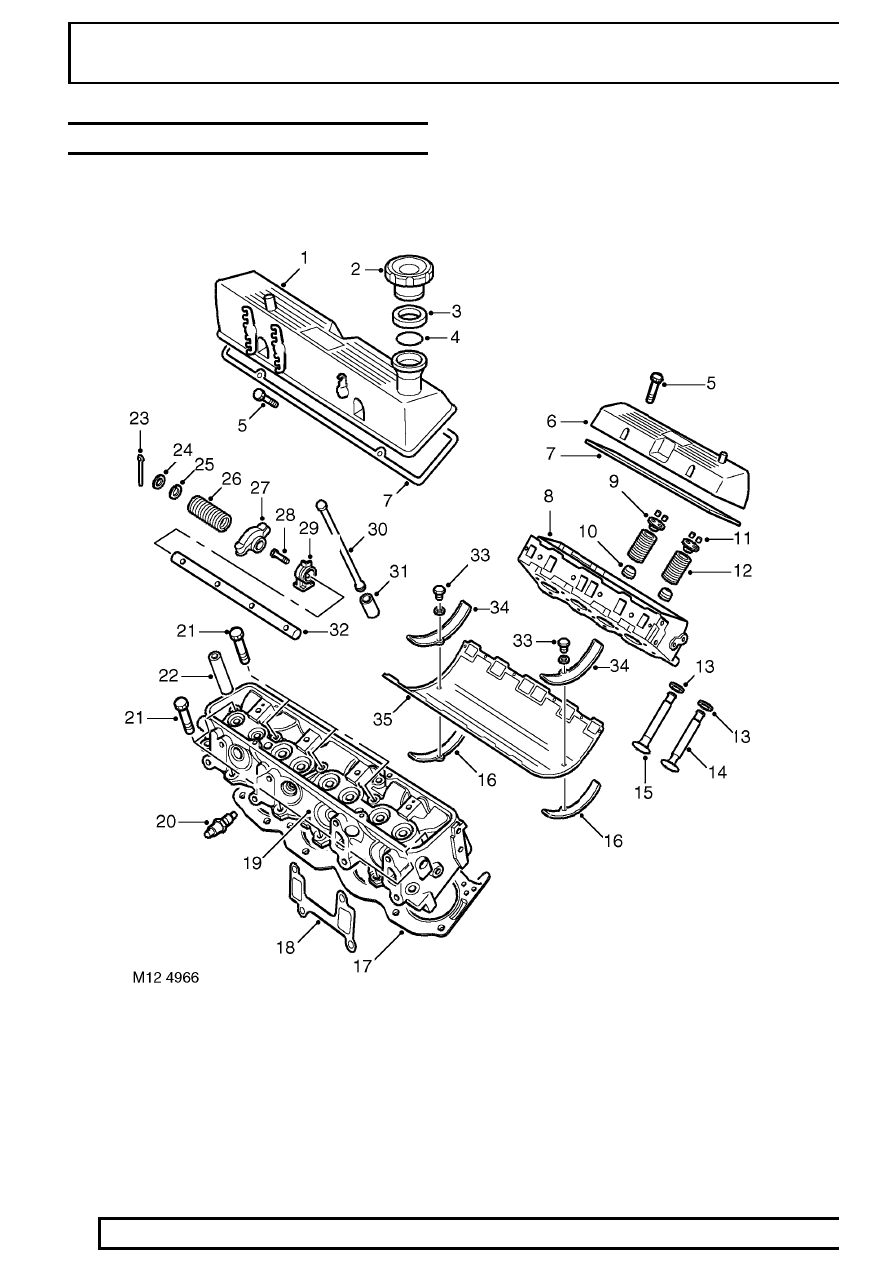

CYLINDER HEAD COMPONENTS - from 99MY

LAND ROVER V8

3

DESCRIPTION AND OPERATION

1. Rocker cover - right hand
2. Engine oil filler cap
3. Oil filler dust cap seal
4. ’O’ ring - oil filler cap
5. Bolt - rocker cover (4 off; 2 x short, 2 x long)
6. Rocker cover - left hand
7. Gasket - rocker cover
8. Cylinder head - left hand
9. Valve spring cap (16 off)

10. Valve stem oil seals (16 off)
11. Collets (16 pairs)
12. Valve spring (16 off)
13. Valve seat insert (16 off)
14. Exhaust valve (8 off)
15. Inlet valve (8 off)
16. Seal - inlet manifold gasket (2 off)
17. Gasket - cylinder head (2 off)
18. Gasket - exhaust manifold
19. Cylinder head - right hand
20. Spark plug (8 off)
21. Bolt - cylinder head (3 x long & 7 x short per

cylinder head)

22. Valve guide (16 off)
23. Split pin (4 off)
24. Washers - plain (4 off)
25. Washers - spring (4 off)
26. Spring - rocker shaft (6 off)
27. Rocker arm
28. Pedestal bolt
29. Pedestal
30. Push rod
31. Hydraulic tappet
32. Rocker shaft
33. Screw/washer - inlet manifold gasket clamp (2

off)

34. Clamp - inlet manifold gasket (2 off)
35. Gasket - inlet manifold

12

ENGINE

NEW RANGE ROVER

4

DESCRIPTION AND OPERATION

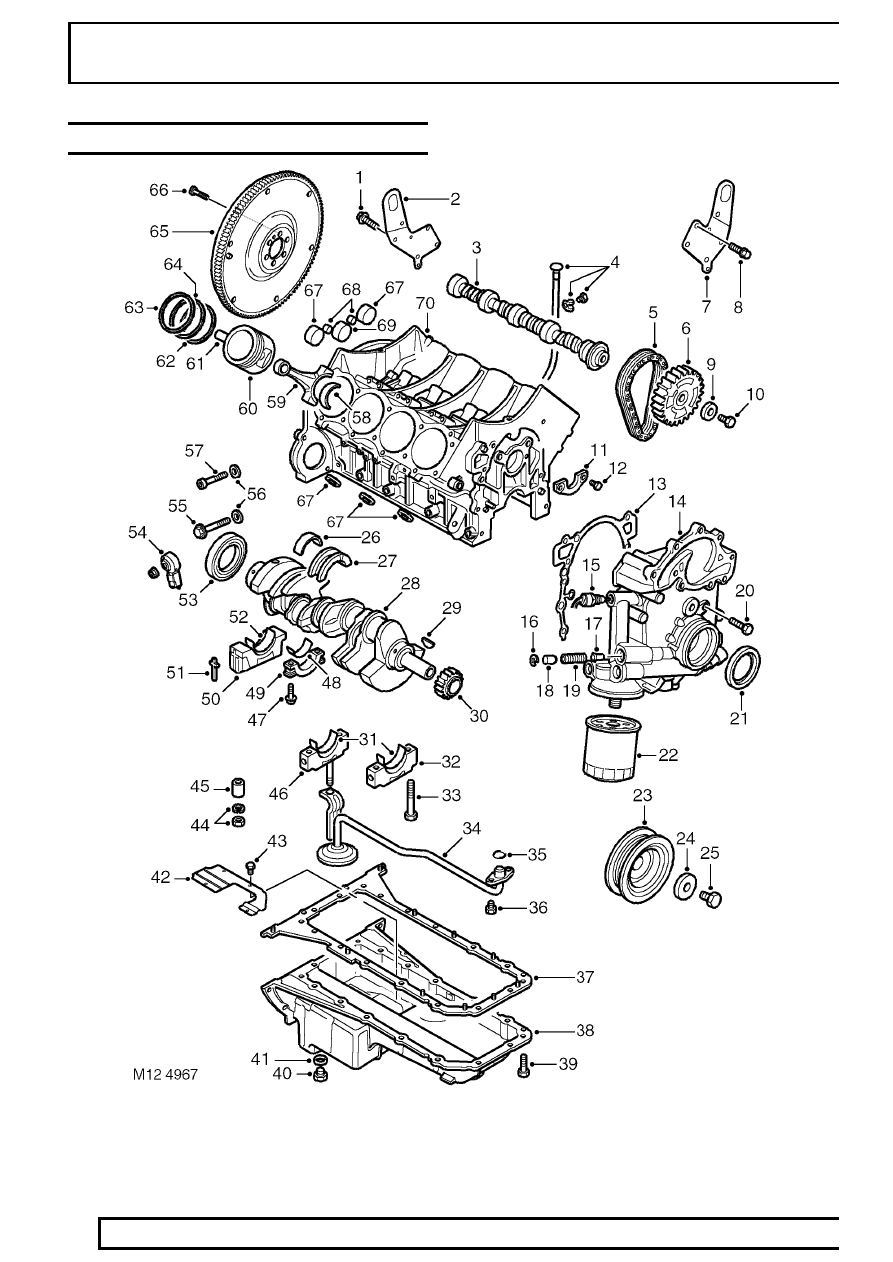

CYLINDER BLOCK COMPONENTS - from 99MY
