BMW DIESEL

7

REPAIR

7. Release starter feed wire and glow plug relay

feed from battery terminal clamp.

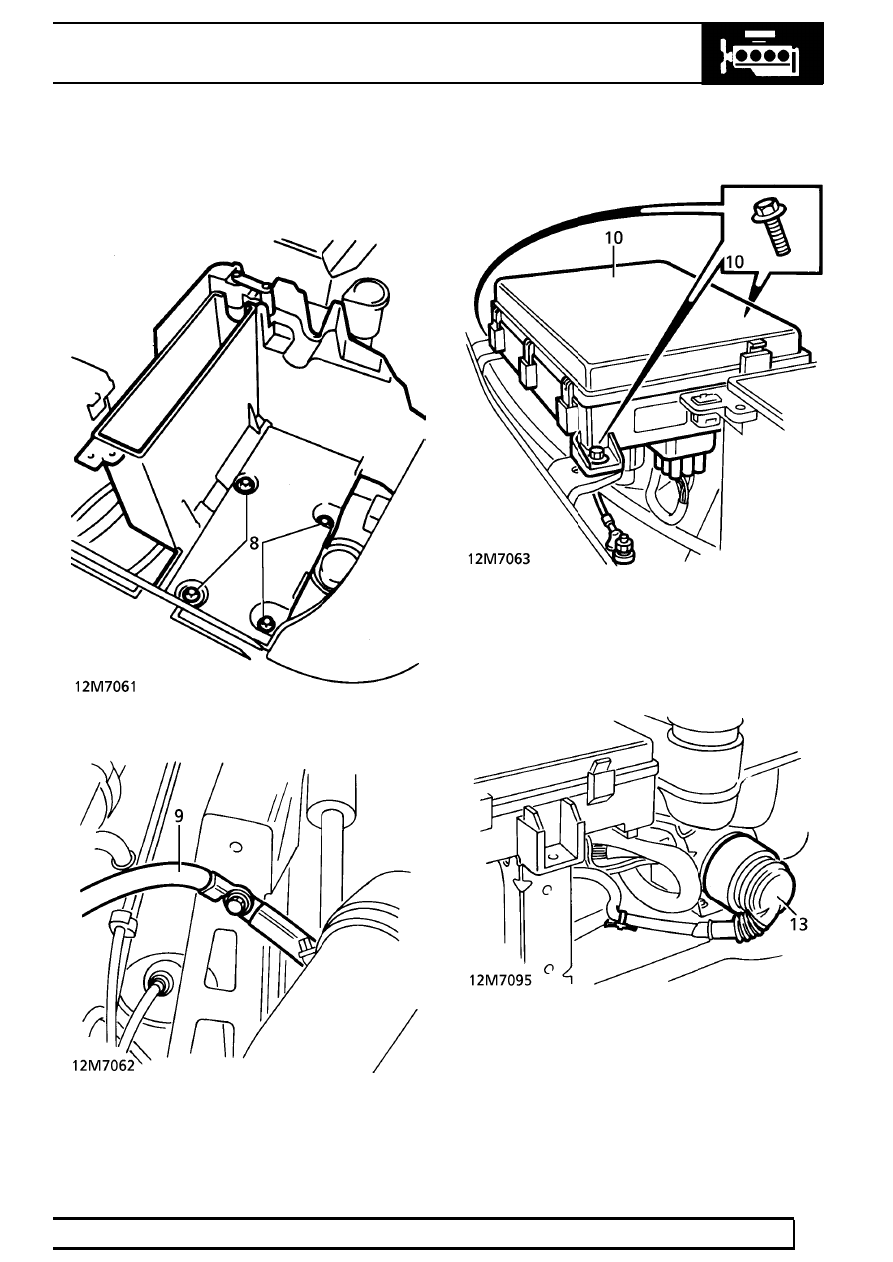

8. Remove 4 bolts securing battery tray. Remove

battery tray.

9. Release earth lead from shock absorber turret.

10. Remove 3 bolts securing fuse box. Lift fuse box

for access.

11. Disconnect engine harness multiplug from base

of fuse box.

12. Release earth wire from valance stud.
13. Disconnect engine harness multiplug from main

harness.

14. Release engine harness clip from valance. Tie

harness aside over engine.

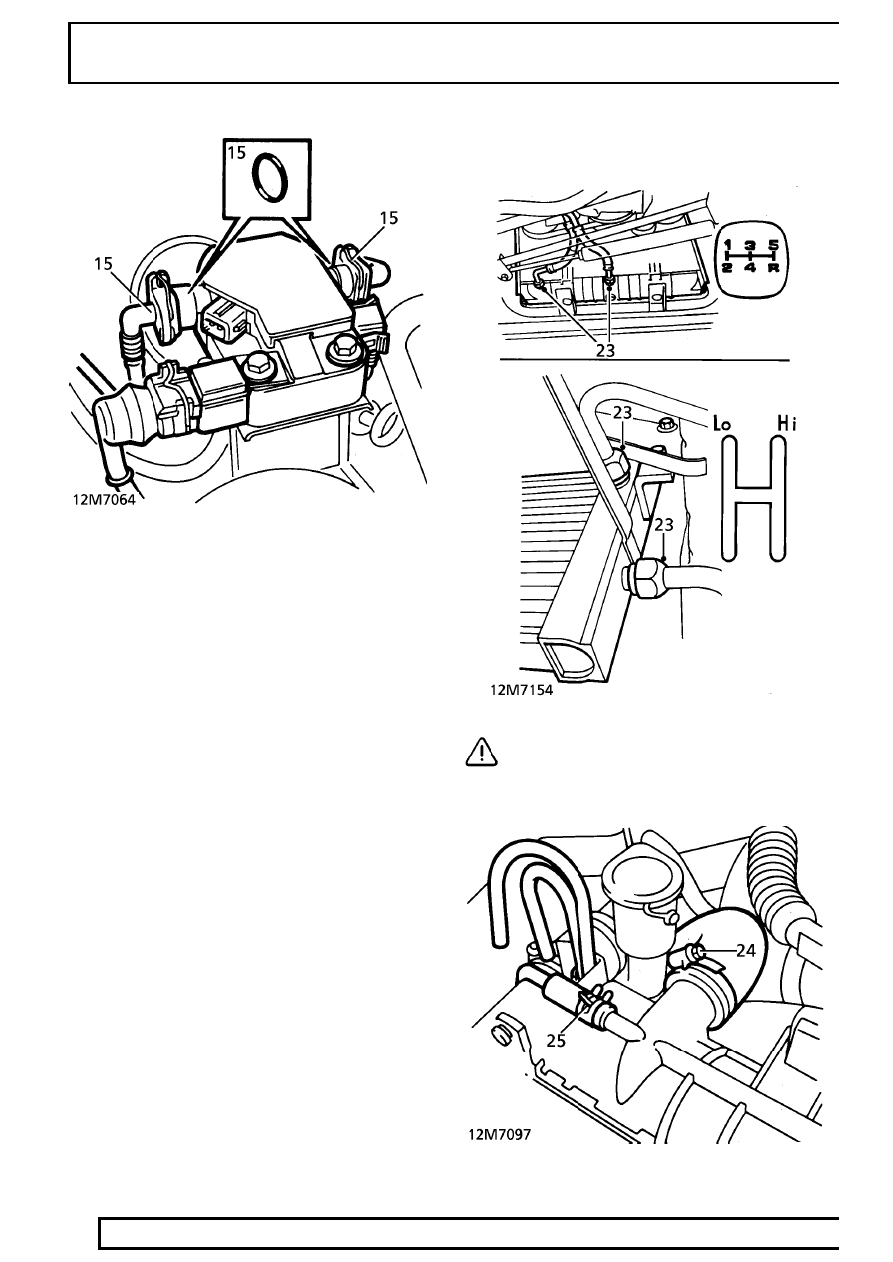

15. Disconnect fuel feed line from fuel heater/filter

head. Remove ’O’ rings and discard.

12

ENGINE

NEW RANGE ROVER

8

REPAIR

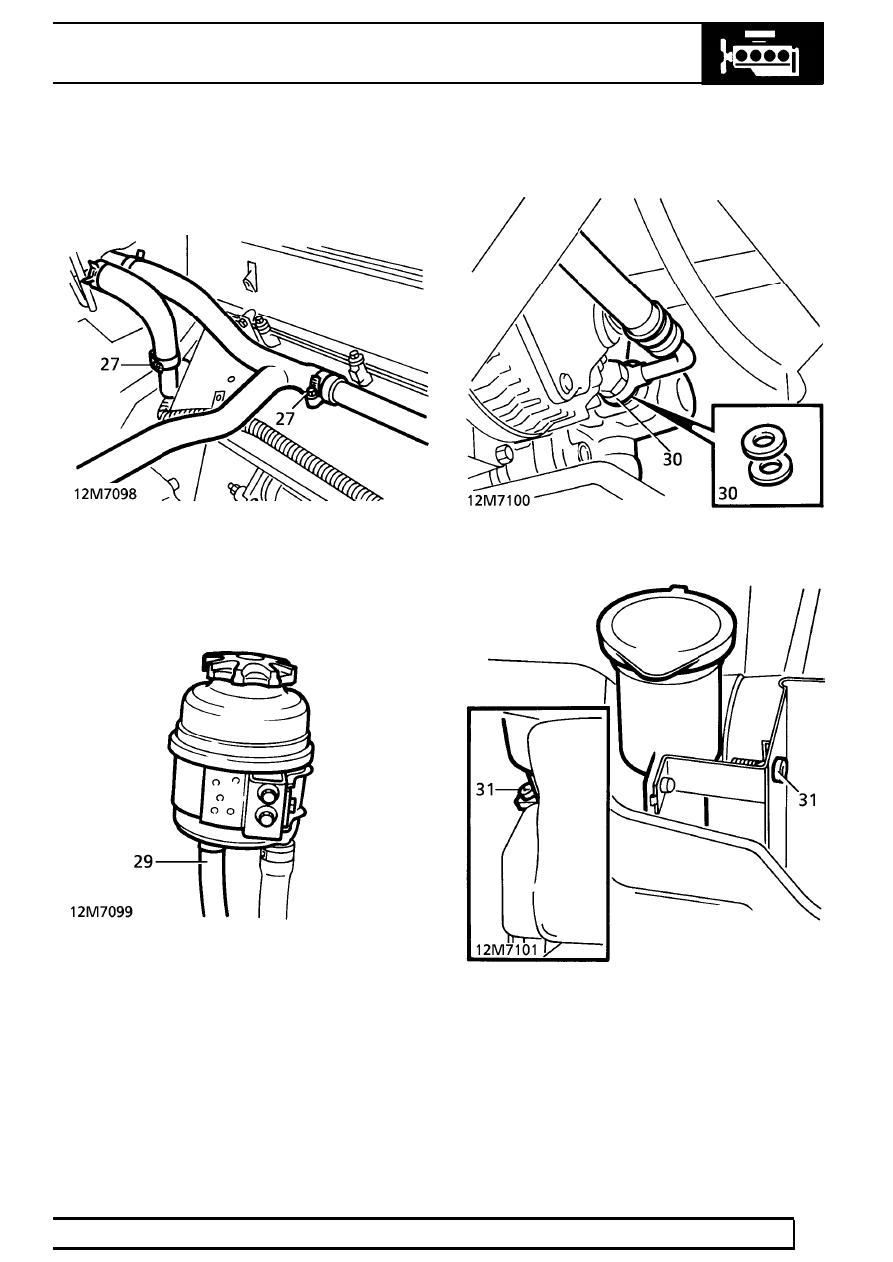

16. Release clip. Disconnect fuel return hose from

Fuel Injection Pump (FIP).

17. Disconnect multiplugs from fuel heater and turbo

boost sensor.

18. Position harness aside over engine.
19. Drain cooling system.

See COOLING SYSTEM,

Repair.

20. Discharge air conditioning system.

See AIR

CONDITIONING, Adjustment.

21. Remove cooling fan.

See COOLING SYSTEM,

Repair.

22. Remove engine oil cooler.

See this section.

23. Disconnect gearbox oil cooler. Remove ’O’ rings

and discard. Tie pipes aside on engine.

CAUTION: Where pipes are disconnected,
plug pipes and ports to prevent ingress of
dirt.

24. Disconnect bottom hose from radiator.

25. Disconnect coolant bleed hose from radiator.

BMW DIESEL

9

REPAIR

26. Release 2 fog lamp breather hoses from clips on

either side of radiator.

27. Disconnect 2 heater hoses from engine coolant

pipes.

28. Position container beneath power steering

reservoir to catch spillage.

29. Disconnect return pipe from reservoir. Tie

reservoir aside to engine.

30. Disconnect feed pipe from power steering pump.

Remove sealing washers and discard. Tie pipe
aside to chassis.

31. Remove bolt and screw securing washer bottle

filler neck. Remove filler neck.

12

ENGINE

NEW RANGE ROVER

10

REPAIR

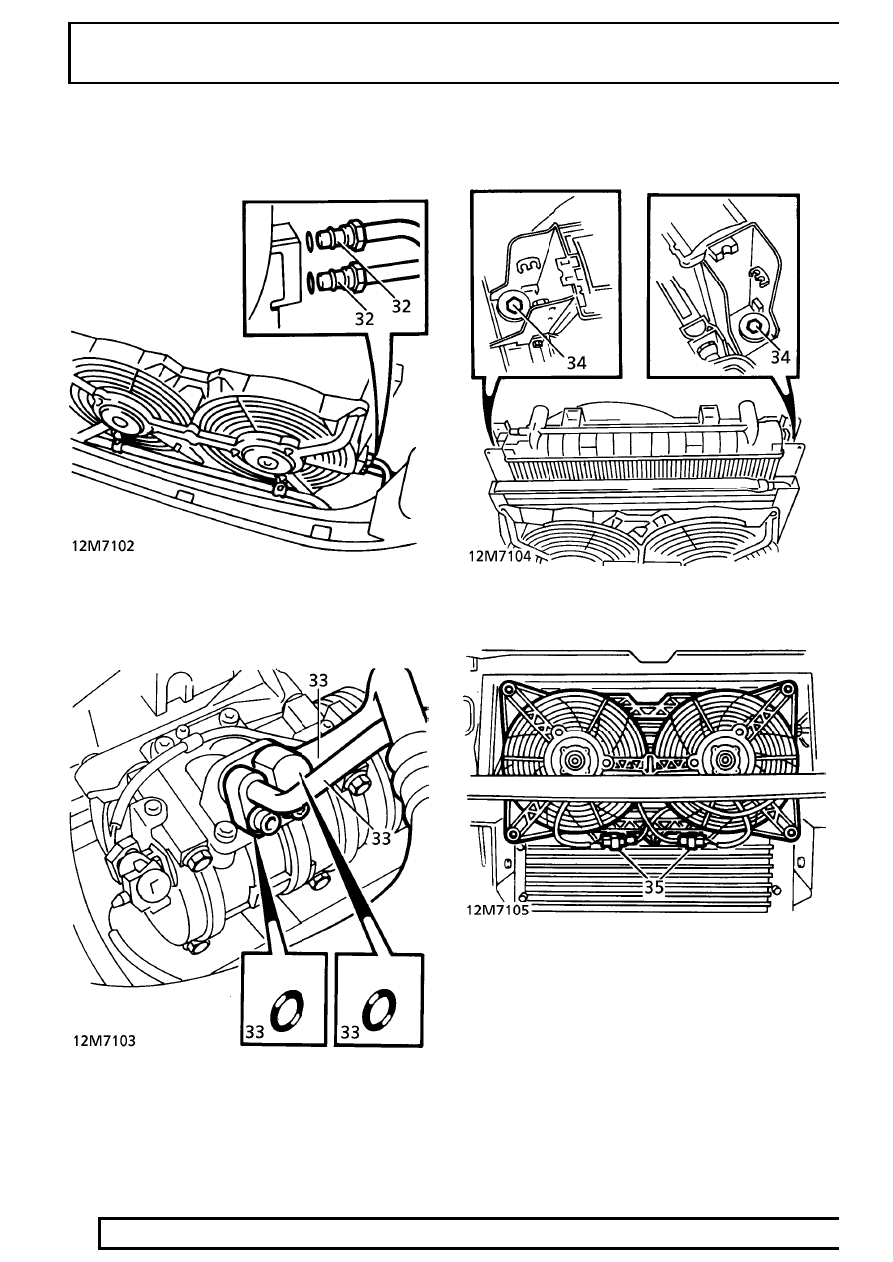

32. Disconnect 2 pipes from air conditioning

condenser. Remove ’O’ rings and discard.

33. Disconnect 2 pipes from air conditioning

compressor. Remove ’O’ rings and discard.
Place pipes aside.

34. Remove 2 nuts and bolts securing radiator

mountings to chassis.

35. Disconnect 2 condenser cooling fan multiplugs.

36. Remove 2 nuts securing air conditioning pipe to

condenser fans. Release pipe.
