14. Spot weld.

15. Dress all welded joints.
16. The installation of associated panels and mechanical

components is the reverse of removal.

Rear End Sheet Metal Repairs - Inner Back Panel Assembly

Removal and Installation

Removal

• NOTE: The inner back panel assembly is serviced as a separate weld-on panel.

• NOTE: The panel is serviced less its weld studs.

• NOTE: There are NVH elements attached to the panel, they are not serviced on the new panel. If damaged, new

elements will be required.

• NOTE: It is necessary to remove the back panel and both rear lamp mounting panels to enable removal and refitment of

the inner back panel.

1. The inner back panel assembly is replaced in conjunction with:

Rear bumper cover

Rear bumper armature

Back panel

Both rear lamp mounting panels

2. For additional information relating to this repair procedure

please see the following:

For additional information, refer to:

Body and Frame

 (501-26

Body Repairs - Vehicle Specific Information and Tolerance

Checks, Description and Operation) /

Standard Workshop Practices

 (100-00 General Information,

Description and Operation).

3. Remove both rear lamp mounting panels.

For additional information, refer to:

Rear Lamp Mounting Panel

(501-30 Rear End Sheet Metal Repairs, Removal and

Installation).

4. Remove the back panel.

For additional information, refer to: Back Panel Assembly

(501-30, Removal and Installation).

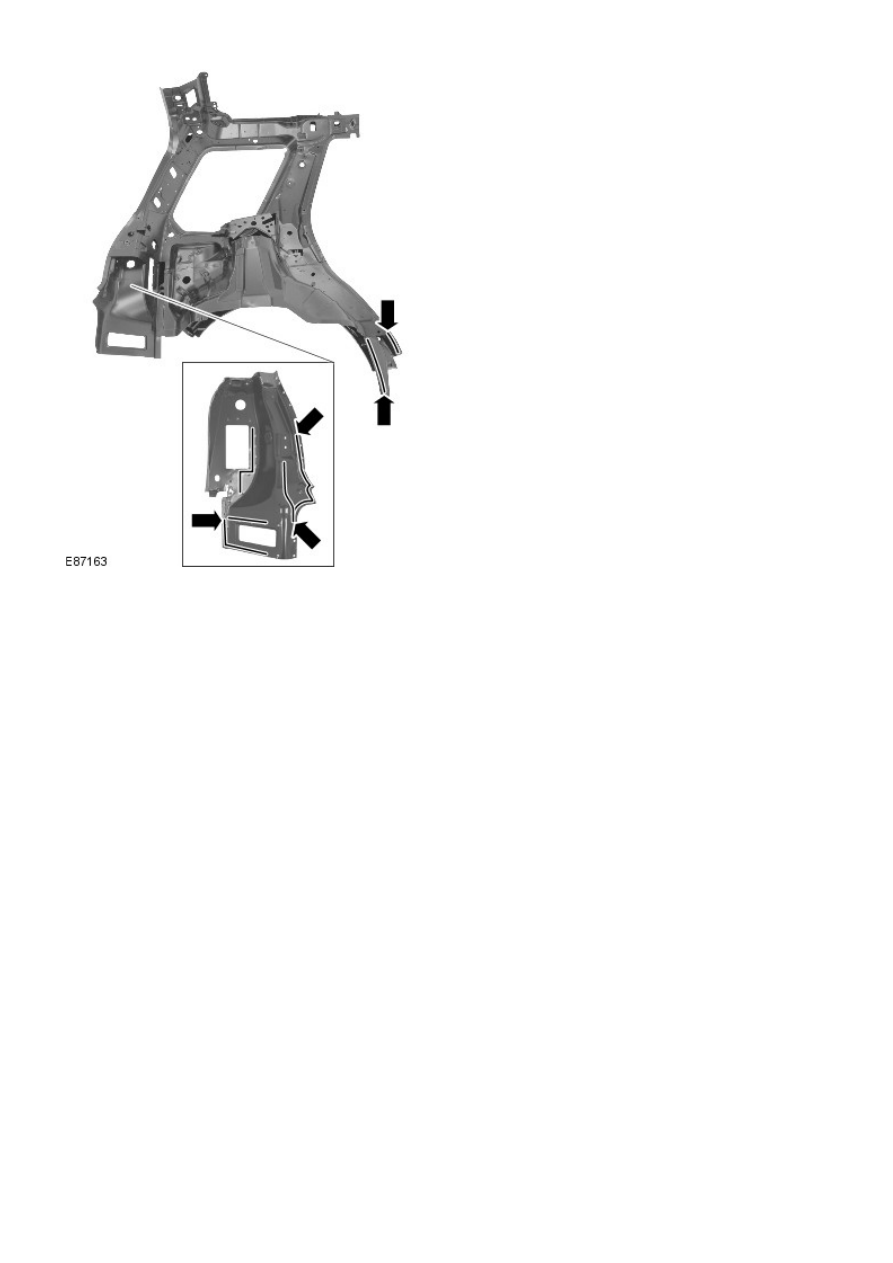

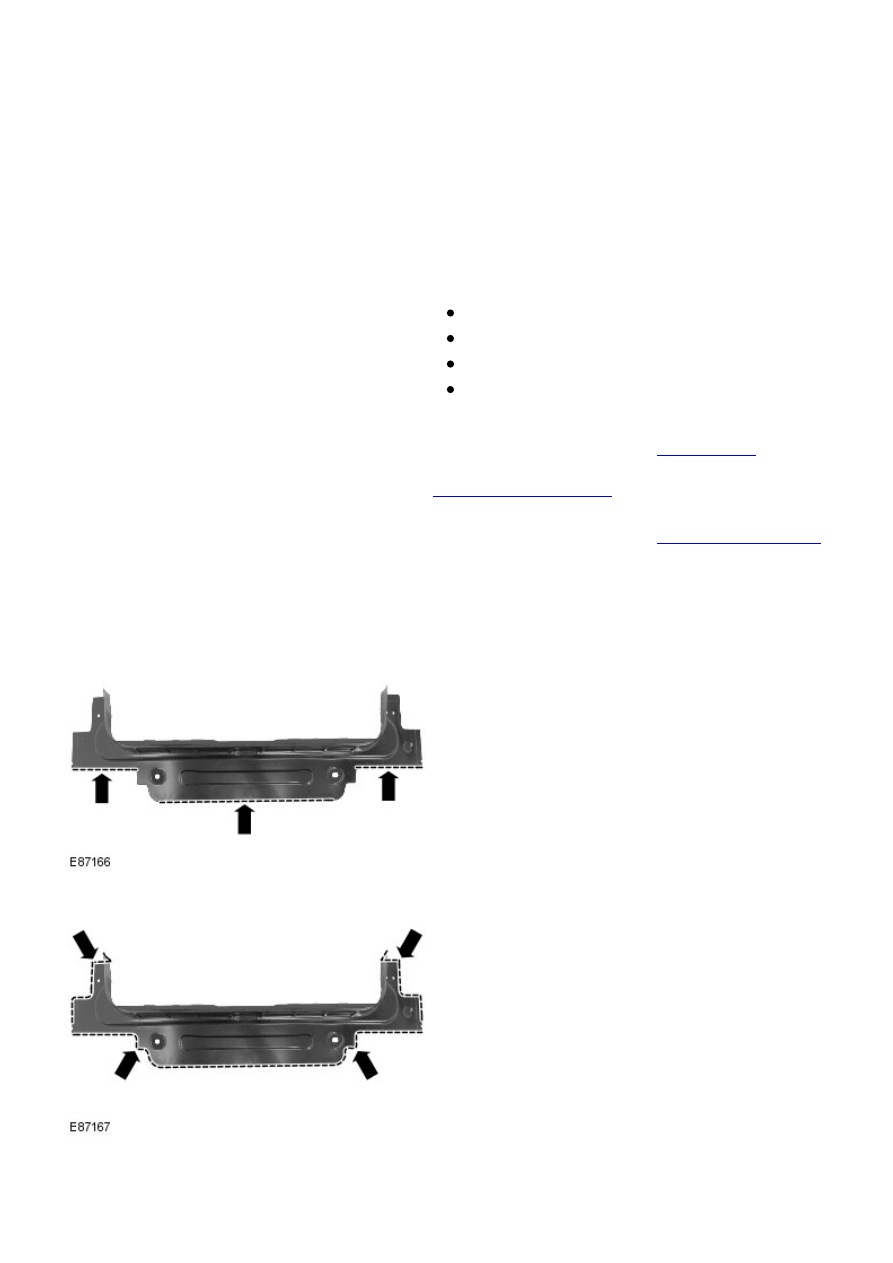

5. Saw cut the old panel, at the points illustrated, to aid

access to spot welds.

6. Mill out the spot welds.

7. Separate the joints and remove the old panel, also releasing

the NVH elements.

Installation

1. Prepare the old and new panel joint surfaces.
2. Offer up the new panel and clamp into position. Check

alignment, if correct, proceed to next step, if not, rectify and

recheck before proceeding.

3. Remove the new panel.

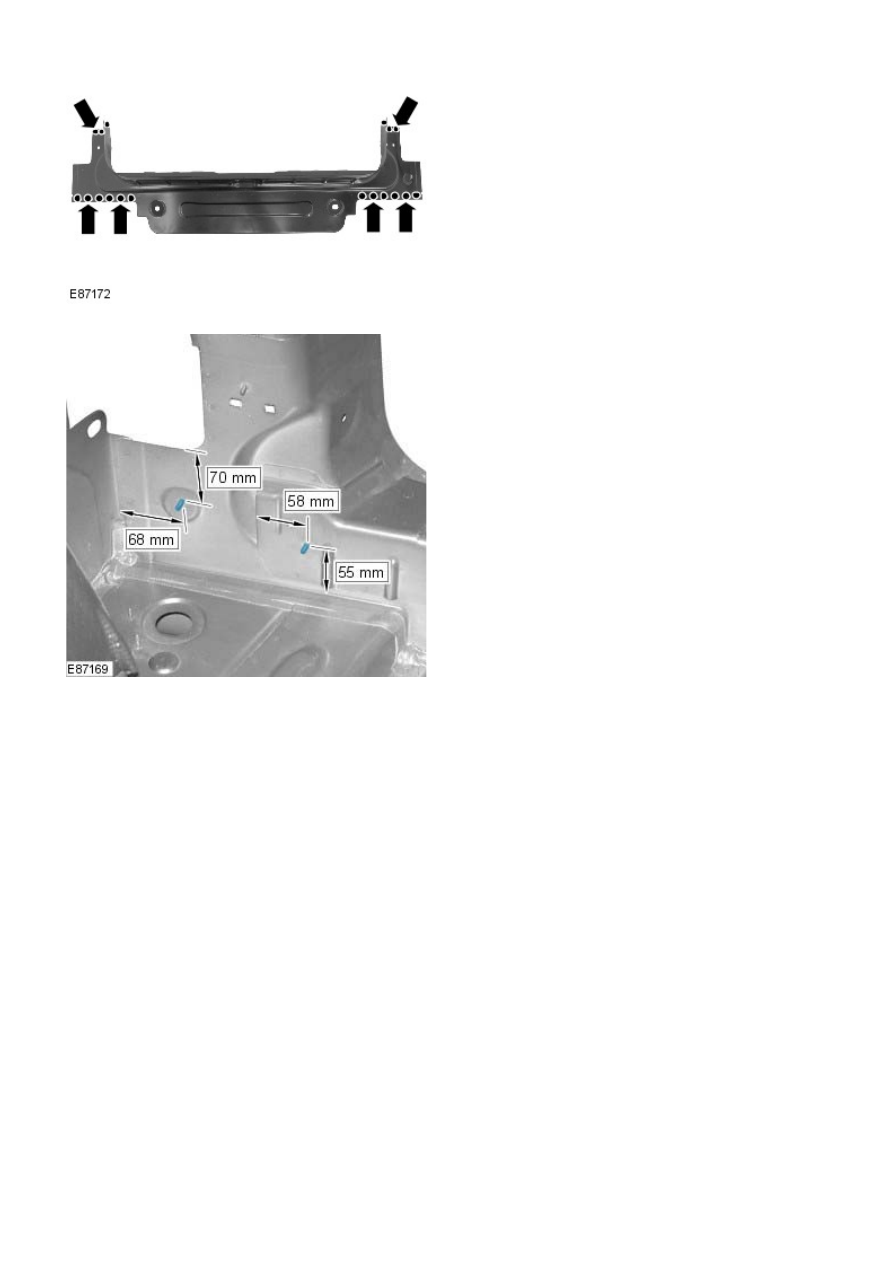

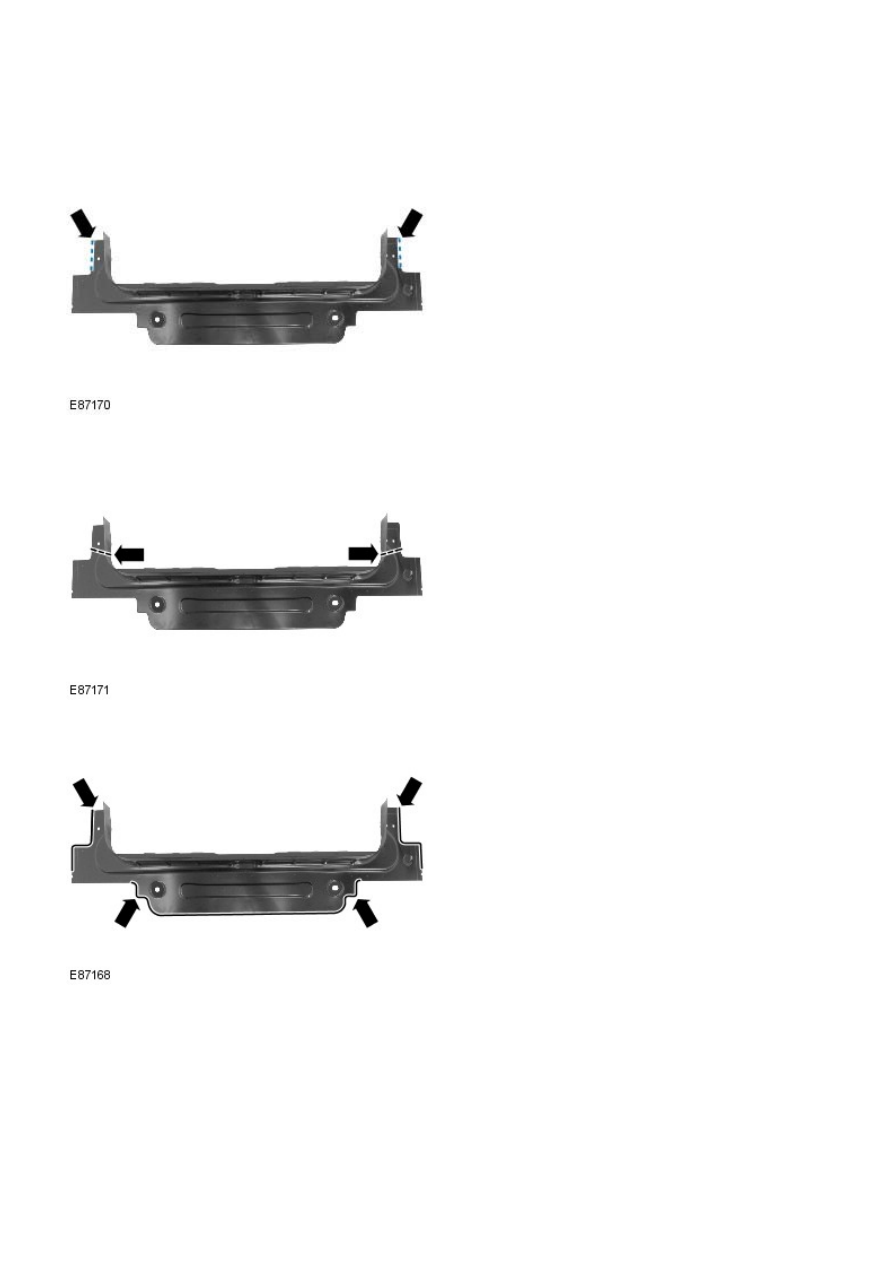

4. Apply adhesive to the areas illustrated.

5. If necessary, renew the NVH elements.

6. Apply sealer adhesive to the NVH elements.

7. Offer up the new panel and clamp into position.

8. Spot weld.

9. MIG plug weld.

10. Install weld studs.

11. Dress all welded joints.
12. The installation of associated panels and mechanical

components is the reverse of removal.
