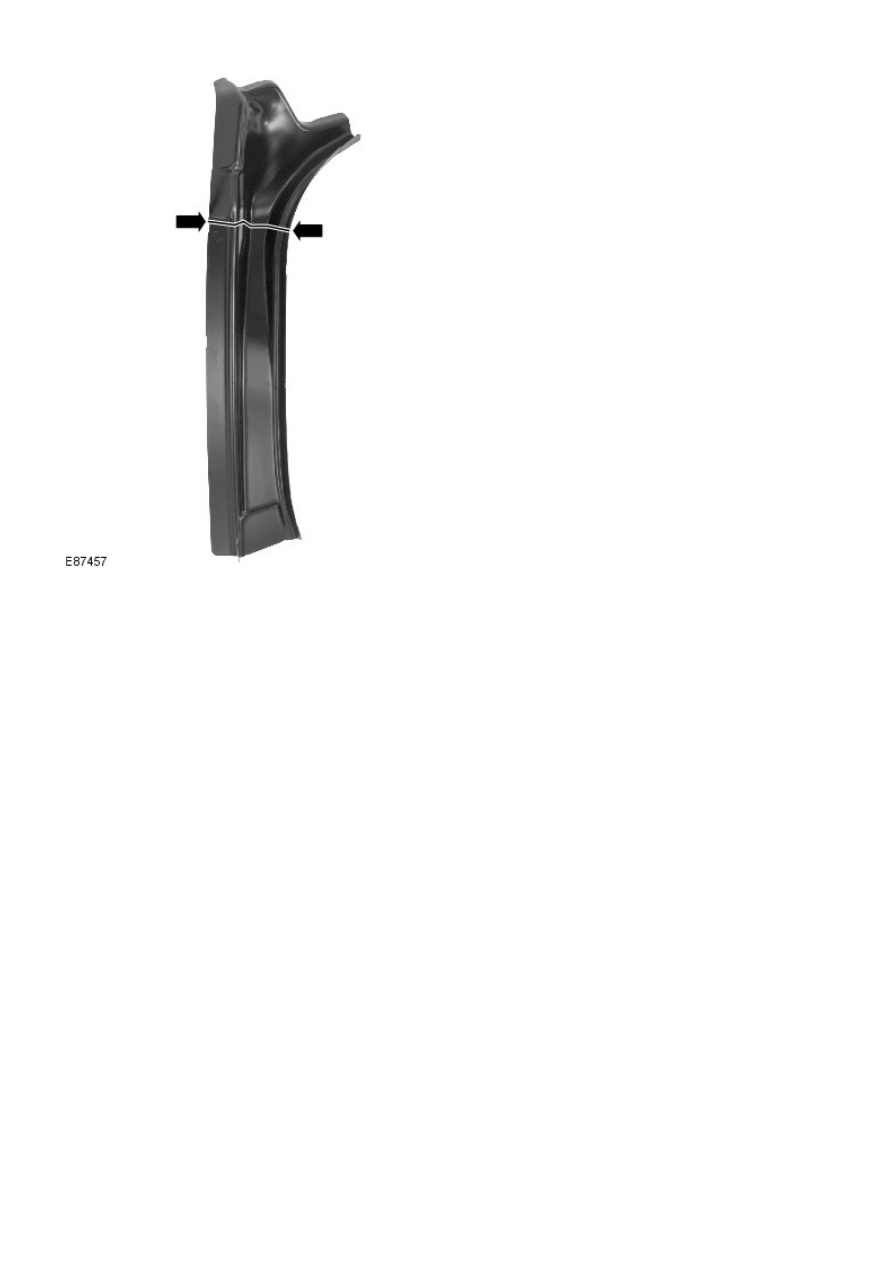

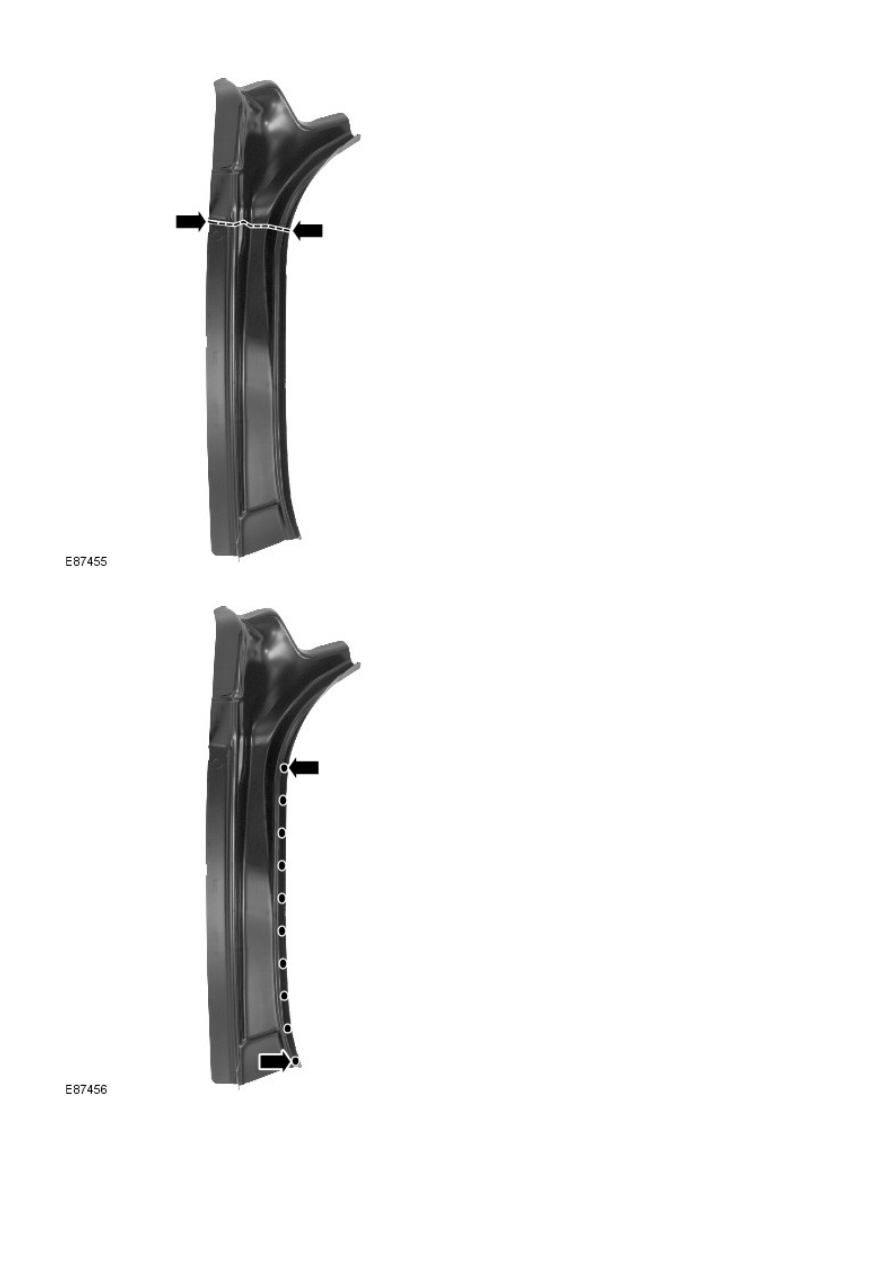

5. Tack weld the butt joint.

6. Spot weld.

7. Dress the tack welds.

8. MIG weld the butt joint.

9. Dress all welded joints.
10. The installation of associated panels and mechanical

components is the reverse of removal.

Rear End Sheet Metal Repairs - Rear Wheelhouse Front Extension

Removal and Installation

Removal

• NOTE: The rear wheelhouse front extension is to be unpicked from the rear wheelhouse outer service panel.

1. The rear wheelhouse front extension is replaced in conjunction

with:

Rear bumper cover

Quarter panel

Rear door

Quarter glass

Inner quarter panel

2. For additional information relating to this repair procedure

please see the following:

For additional information, refer to:

Body and Frame

 (501-26

Body Repairs - Vehicle Specific Information and Tolerance

Checks, Description and Operation) /

Standard Workshop Practices

 (100-00 General Information,

Description and Operation).

3. Remove the inner quarter panel.

For additional information, refer to:

Inner Quarter Panel

(501-30 Rear End Sheet Metal Repairs, Removal and

Installation).

4. Mill out the spot welds.

5. Separate the joints and remove the old panel.

Installation

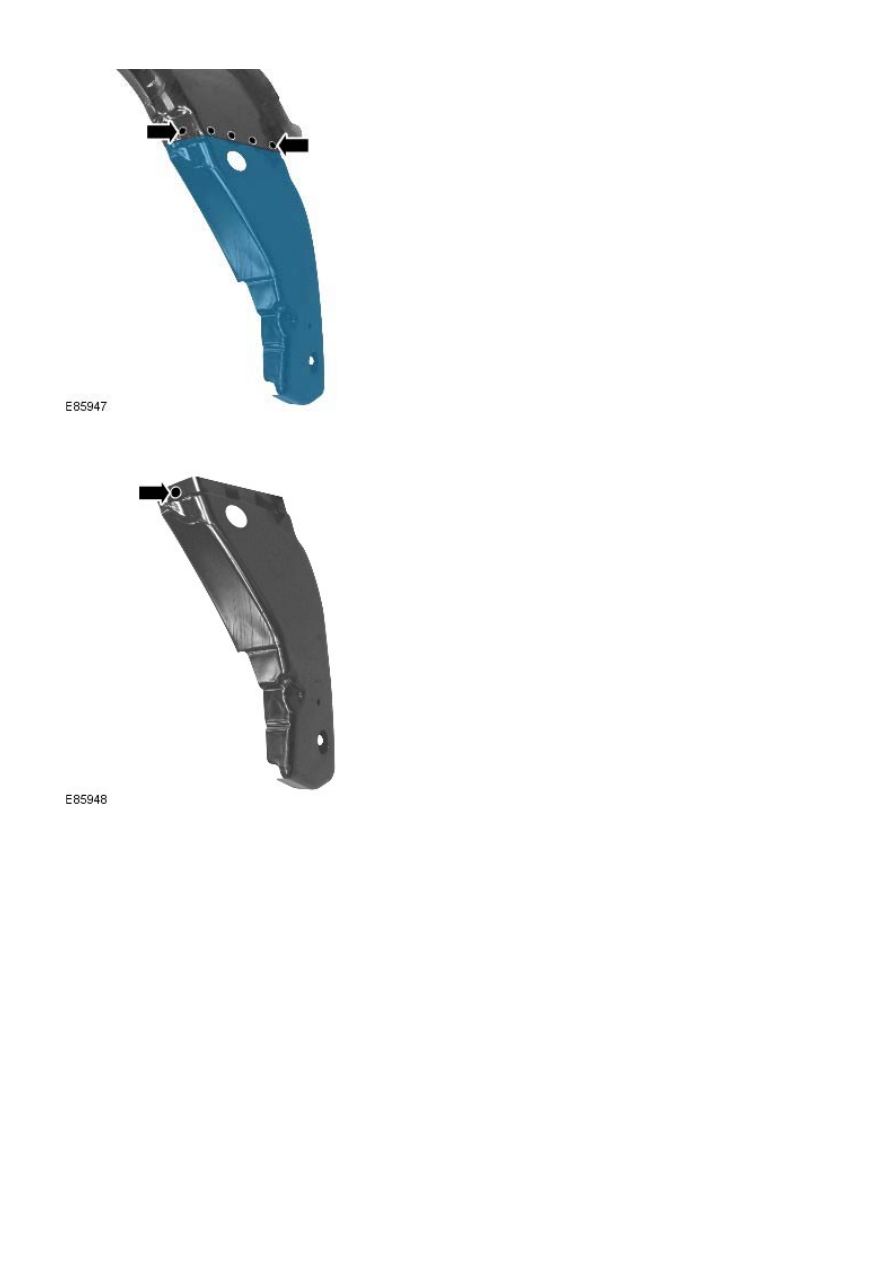

1. Remove the rear wheelhouse front extension from the

wheelhouse outer service panel.

2. Prepare the old and new panel joint surfaces.

3. Drill holes in the new panel ready for MIG plug welding.

4. Offer up the new panel and clamp into position. Check

alignment, if correct, proceed to next step, if not, rectify and

recheck before proceeding.
