4. Install weld studs.

5. Dress all welded joints.
6. The installation of associated panels and mechanical

components is the reverse of removal.

Rear End Sheet Metal Repairs - Rear Side Member Lower Side Extension

Removal and Installation

Removal

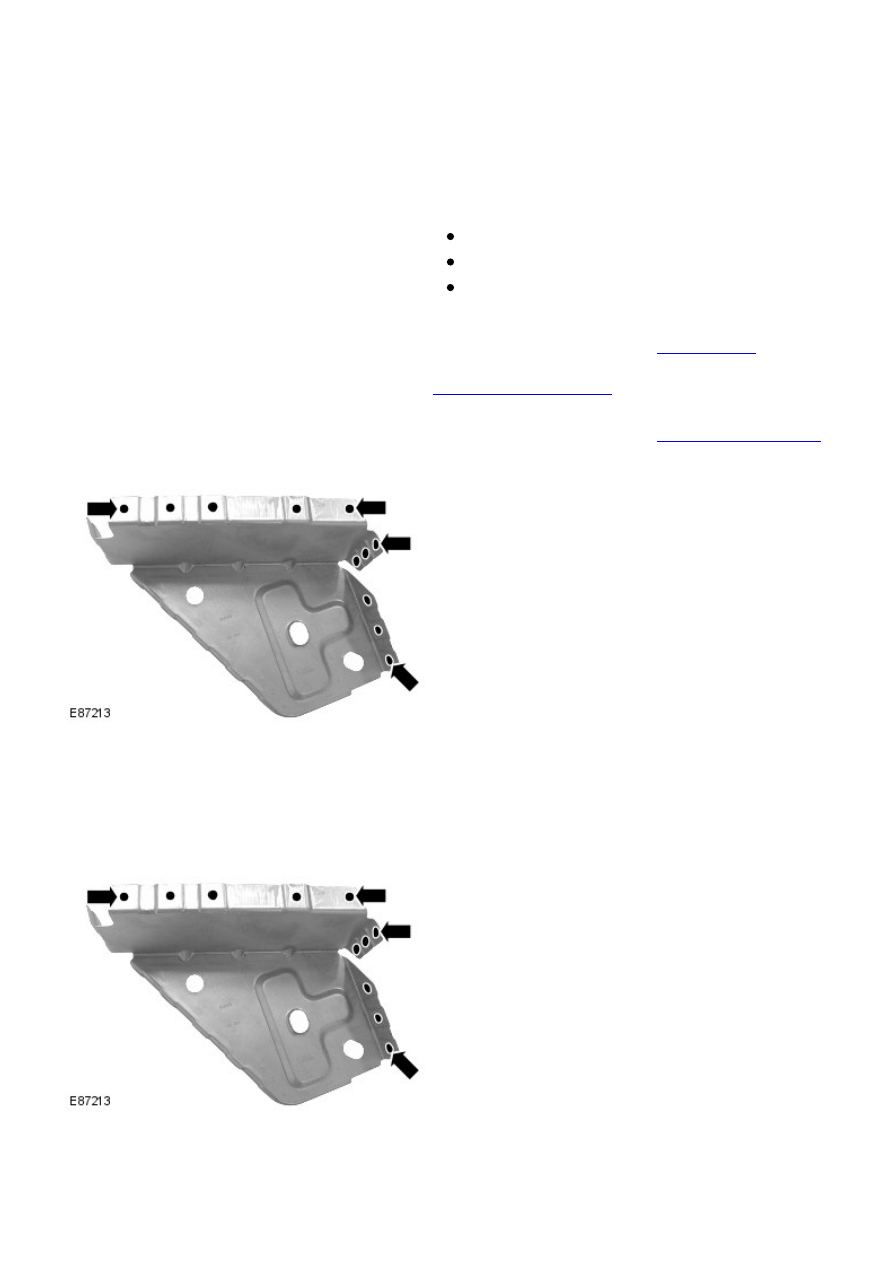

• NOTE: The rear side member lower side extension is serviced as a separate weld-on panel, it is also serviced as part of

the rear side member.

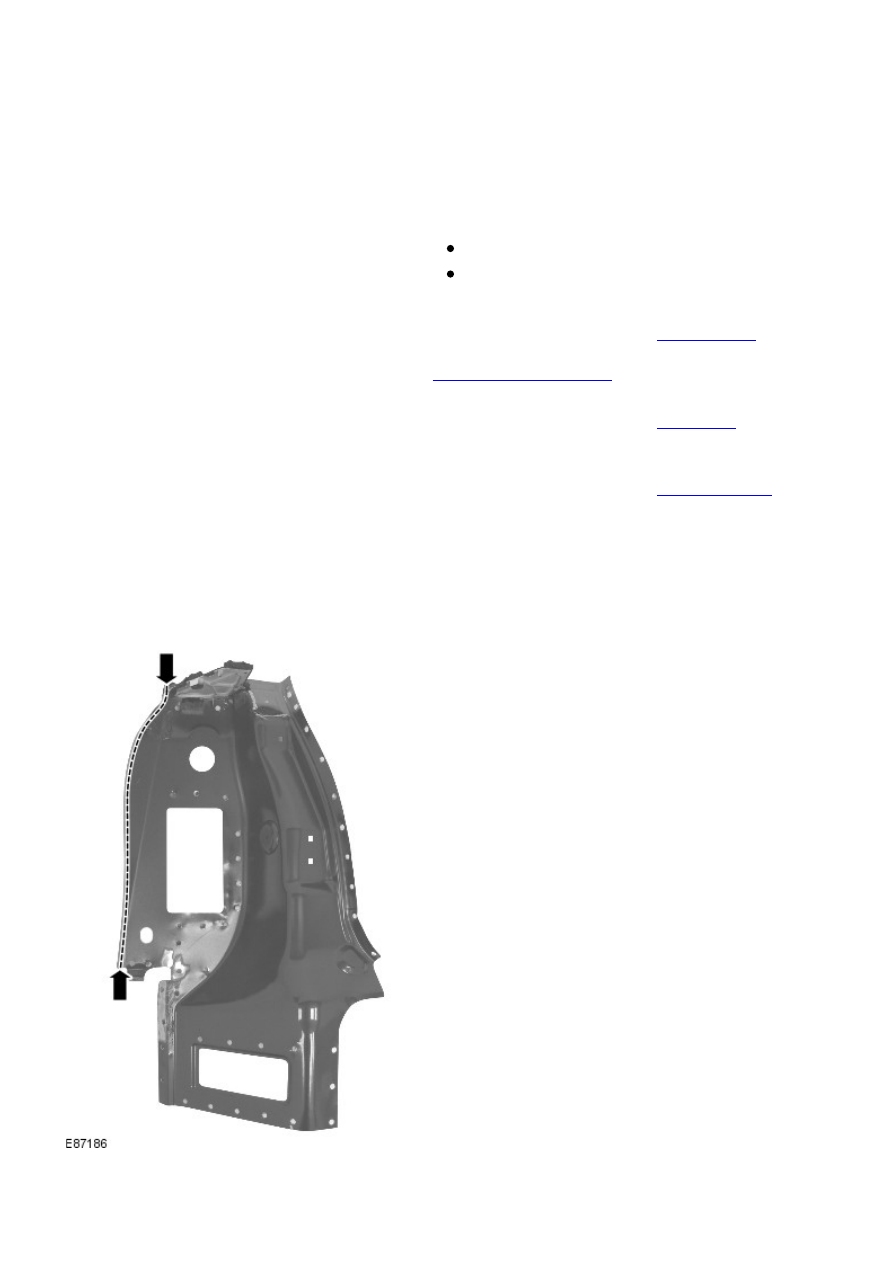

1. The rear side member lower side extension is replaced in

conjunction with:

Rear bumper cover

Rear bumper armature

Rear lamp mounting panel

2. For additional information relating to this repair procedure

please see the following:

For additional information, refer to:

Body and Frame

 (501-26

Body Repairs - Vehicle Specific Information and Tolerance

Checks, Description and Operation) /

Standard Workshop Practices

 (100-00 General Information,

Description and Operation).

3. Remove the rear lamp mounting panel.

For additional information, refer to:

Rear Lamp Mounting Panel

(501-30 Rear End Sheet Metal Repairs, Removal and

Installation).

4. Mill out the spot welds.

5. Separate the joints and remove the old panel.

Installation

1. Prepare the old and new panel joint surfaces.
2. Offer up the new panel and clamp into position. Check

alignment, if correct, proceed to next step, if not, rectify and

recheck before proceeding.

3. MIG plug weld.

4. Dress all welded joints.
5. The installation of associated panels and mechanical

components is the reverse of removal.

Rear End Sheet Metal Repairs - Rear Lamp Mounting Panel

Removal and Installation

Removal

• NOTE: The rear lamp mounting panel is serviced as a separate weld-on panel.

• NOTE: There are NVH elements attached to the old panel, they are not serviced on the new panel. If damaged, new

elements will be required.

1. The rear lamp mounting panel is replaced in conjunction with:

Rear bumper cover

Rear bumper armature

2. For additional information relating to this repair procedure

please see the following:

For additional information, refer to:

Body and Frame

 (501-26

Body Repairs - Vehicle Specific Information and Tolerance

Checks, Description and Operation) /

Standard Workshop Practices

 (100-00 General Information,

Description and Operation).

3. Remove the rear bumper.

For additional information, refer to:

Rear Bumper

 (501-19

Bumpers, Removal and Installation).

4. Disconnect both battery cables.
5. Remove the D-Pillar trim panel.

For additional information, refer to:

D-Pillar Trim Panel

 (501-05

Interior Trim and Ornamentation, Removal and Installation).

6. Remove the rear wheel and tire.
7. Remove the rear quarter window moulding.
8. Remove the loadspace trim panel.
9. Remove the forced air extraction grille.
10. Release the insulating material and lay aside.
11. Release and lay aside the wiring harness.

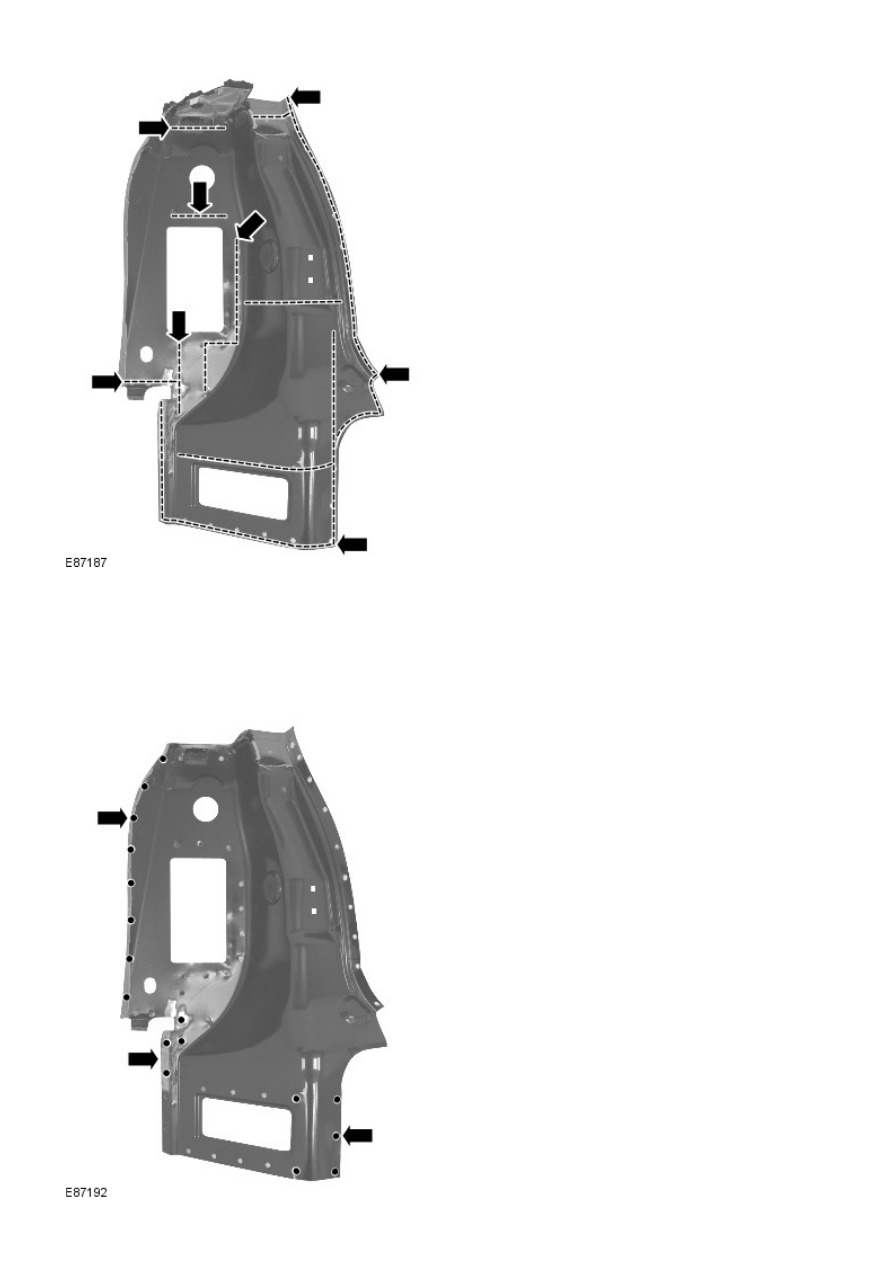

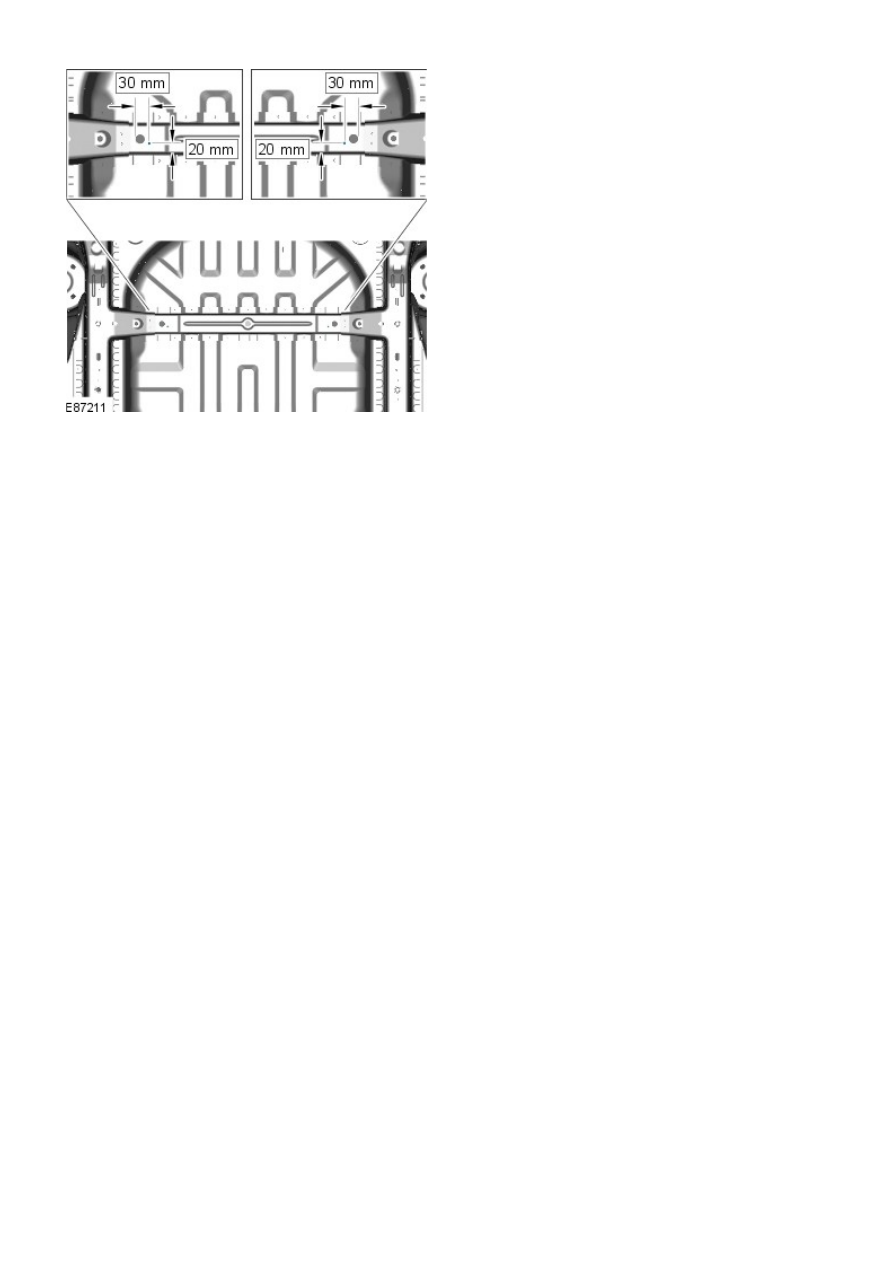

12. Use a belt sander to sand down the spot welds in the area

illustrated.

13. Mill out the remaining spot welds.

14. Separate the joints and remove the old panel, also releasing

the NVH elements.

Installation

1. Prepare the old and new panel joint surfaces, including the

rear lamp mounting panel sections.

2. Drill holes in the new panel ready for MIG plug welding.

3. Offer up the new panel and clamp into position. Check

alignment, if correct, proceed to next step, if not, rectify and

recheck before proceeding.

4. Remove the new panel.
