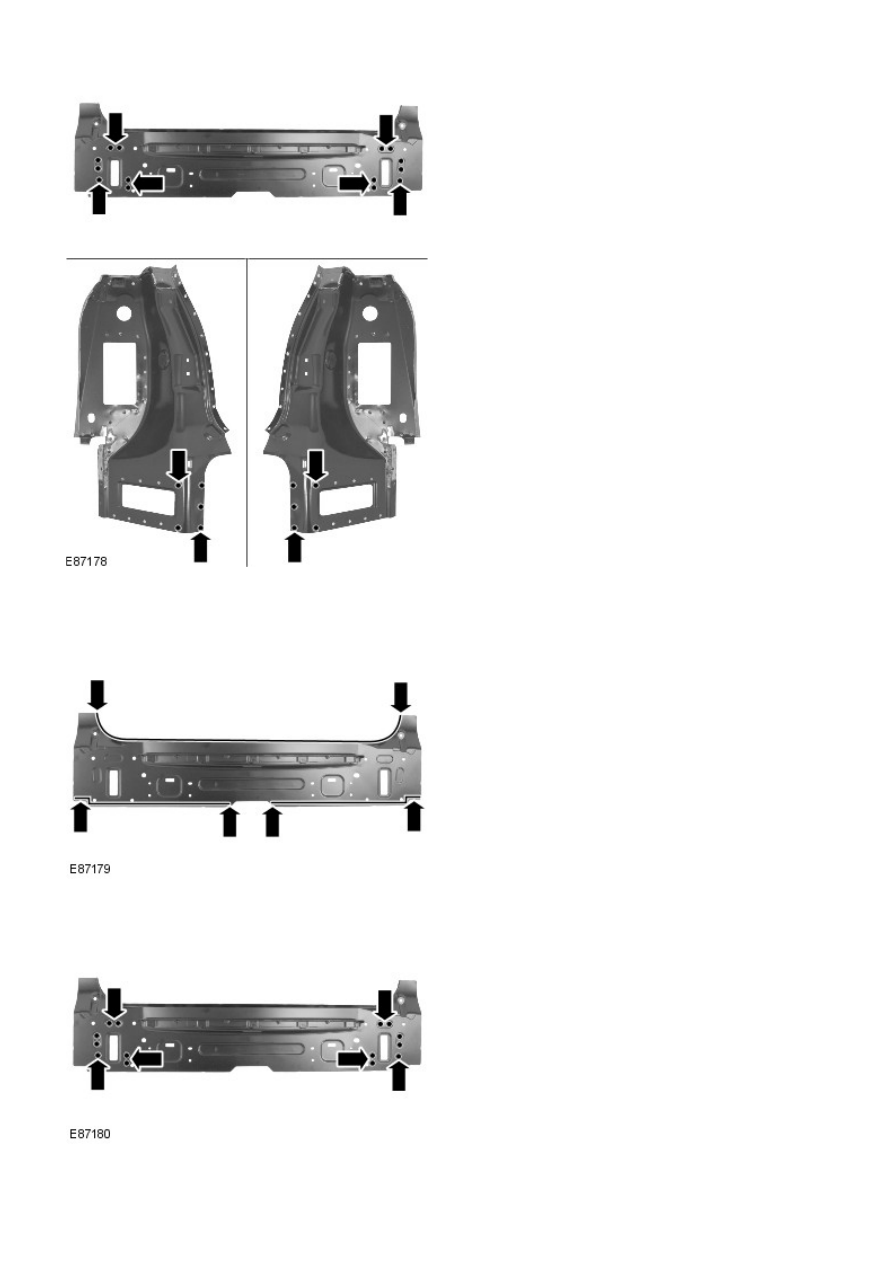

2. Drill holes in the new panel ready for MIG plug welding.

3. Offer up the new panel and clamp into position. Check

alignment, if correct, proceed to next step, if not, rectify and

recheck before proceeding.

4. Spot weld.

5. MIG plug weld.

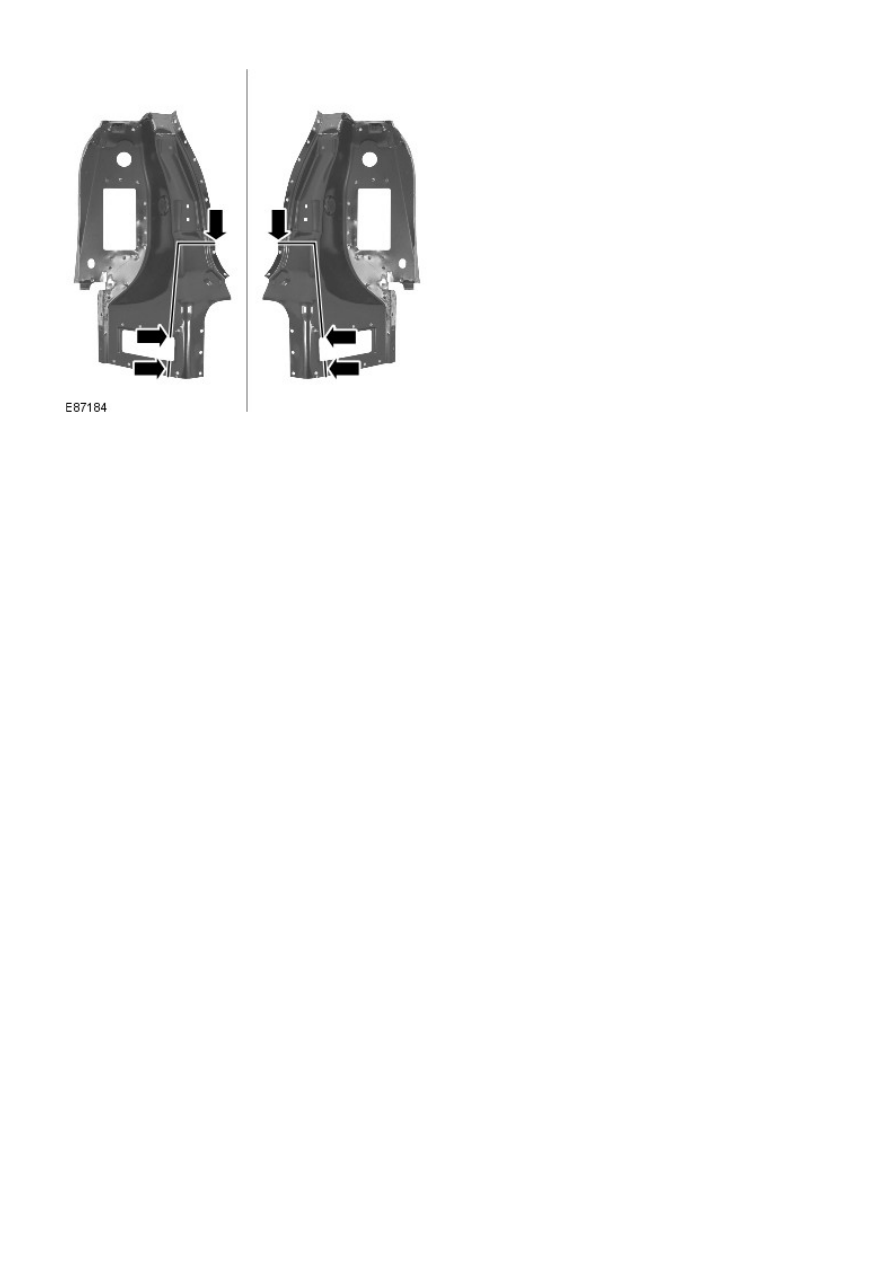

6. Apply adhesive to the rear lamp mounting panel sections at

the points illustrated.

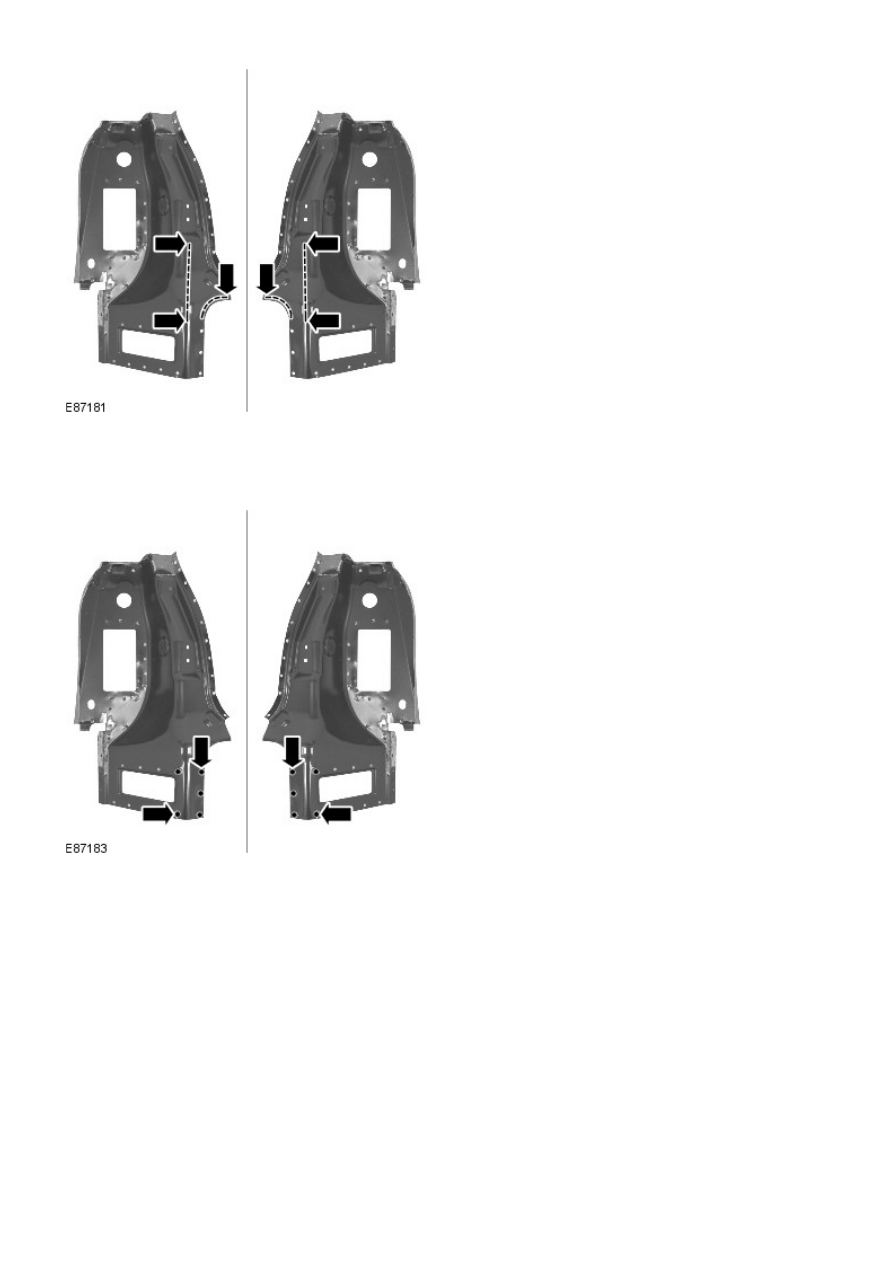

7. Offer up the rear lamp mounting panel sections and clamp into

position. Check alignment, if correct, proceed to next step, if

not, rectify and recheck before proceeding.

8. Tack weld the butt joints.

9. MIG plug weld.

10. Dress the tack welds.

11. MIG weld the butt joint.

12. Dress all welded joints.
13. The installation of associated panels and mechanical

components is the reverse of removal.

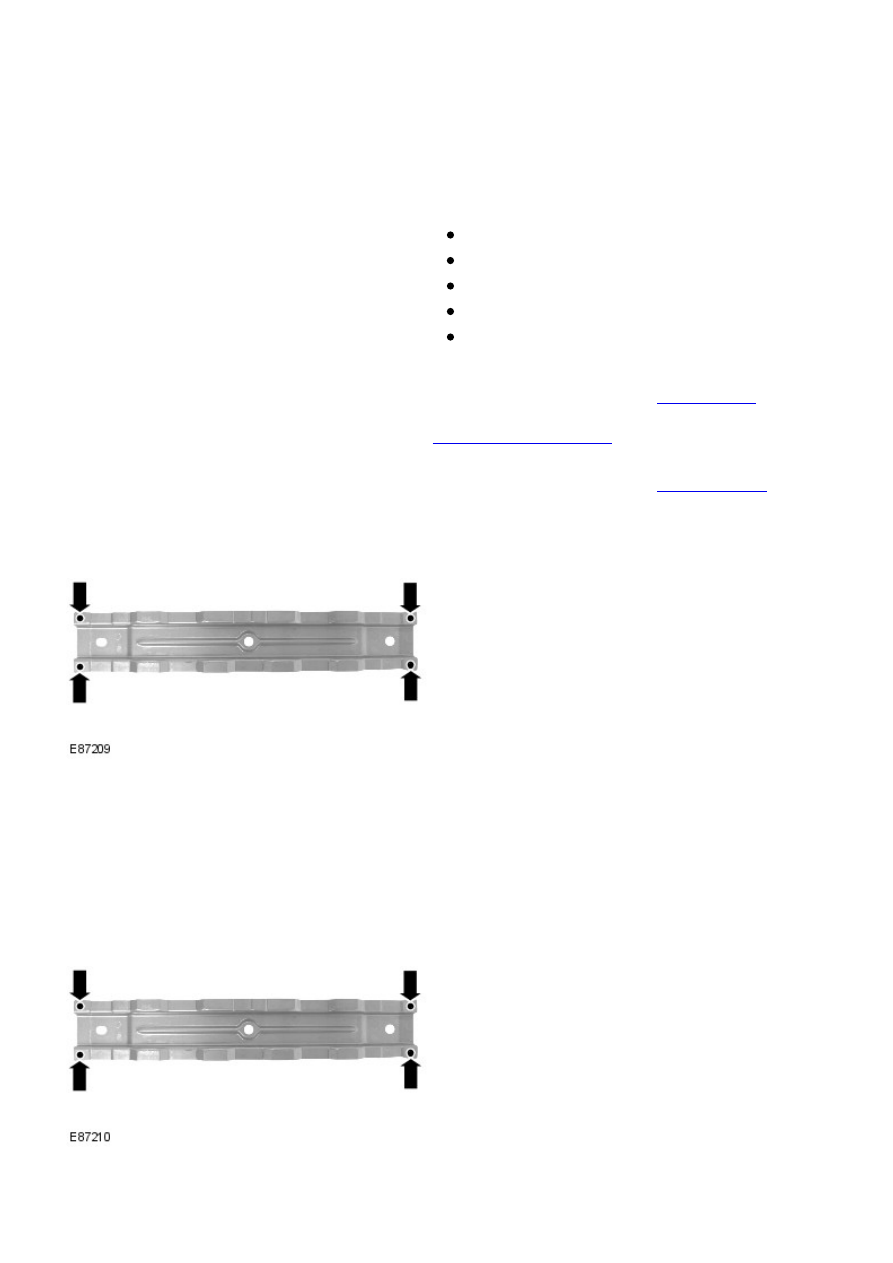

Rear End Sheet Metal Repairs - Rear Crossmember

Removal and Installation

Removal

• NOTE: The rear crossmember is serviced as a separate weld-on panel.

• NOTE: The panel is serviced less its weld studs.

1. The rear crossmember is replaced in conjunction with:

Rear bumper cover

Rear bumper armature

Back panel

Inner back panel assembly

Spare wheel well

2. For additional information relating to this repair procedure

please see the following:

For additional information, refer to:

Body and Frame

 (501-26

Body Repairs - Vehicle Specific Information and Tolerance

Checks, Description and Operation) /

Standard Workshop Practices

 (100-00 General Information,

Description and Operation).

3. Remove the spare wheel well.

For additional information, refer to:

Spare Wheel Well

 (501-30

Rear End Sheet Metal Repairs, Removal and Installation).

4. Mill out the spot welds.

5. Separate the joints and remove the old panel.

Installation

1. Prepare the old and new panel joint surfaces.
2. Offer up the new panel and clamp into position. Check

alignment, if correct, proceed to next step, if not, rectify and

recheck before proceeding.

3. Spot weld.
