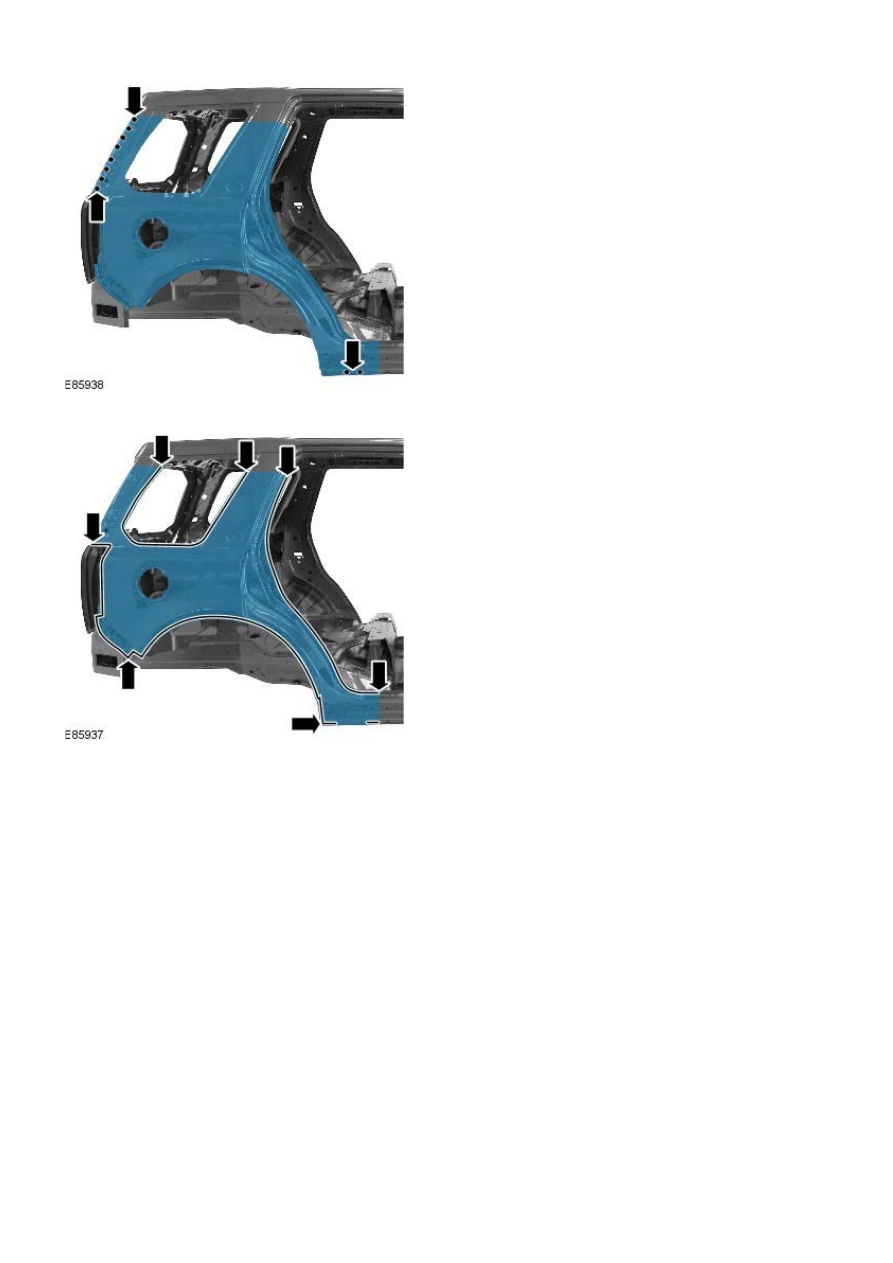

16. MIG plug weld.

17. Spot weld.

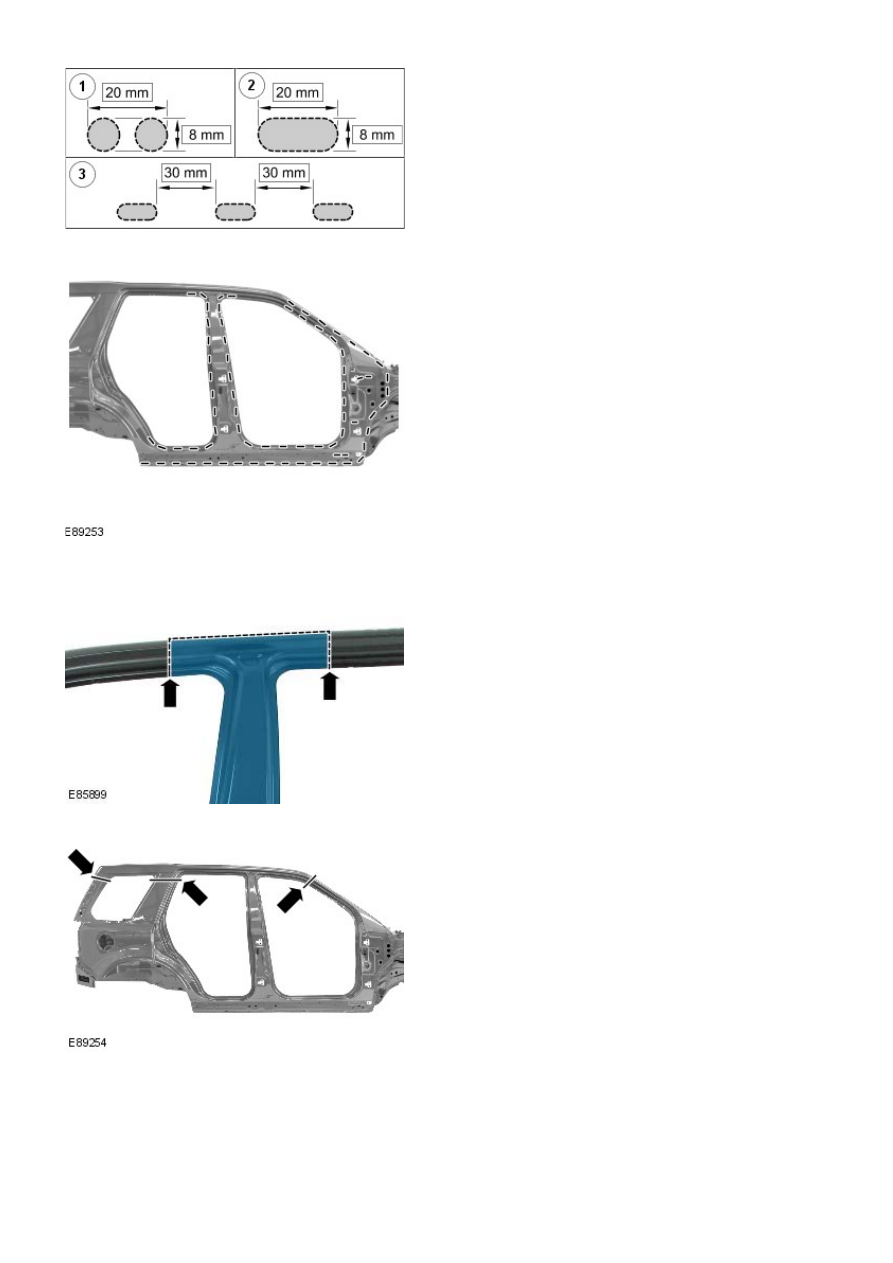

18. MIG braze the slots.

19. Dress the tack welds.
20. MIG weld the butt joint at the upper B-Pillar.

21. MIG weld the butt joints at the A-Pillar and quarter panel.

22. Dress all welded joints.
23. The installation of associated panels and mechanical components

is the reverse of removal.

Side Panel Sheet Metal Repairs - Side Panel Front Section

Removal and Installation

Removal

CAUTION: The side panel front section must be MIG slot brazed to its reinforcement, which contains DP600, (Dual

Phase steel). MIG plug welds / spot welds, must not be used.

• NOTE: The side panel front section is serviced as a separate weld on panel, serviced less the fender mounting bracket,

which is serviced separately.

• NOTE: There are NVH elements attached inside this panel, they are not serviced on the new panel. If damaged, new

element/s will be required.

1. The side panel front section is replaced in conjunction with:

Front bumper cover

Front fender

Hood

Front door

Rear door

Instrument panel

Windshield glass

Headliner

2. For additional information relating to this repair procedure

please see the following:

For additional information, refer to:

Body and Frame

 (501-26

Body Repairs - Vehicle Specific Information and Tolerance

Checks, Description and Operation) /

Standard Workshop Practices

 (100-00 General Information,

Description and Operation).

3. Remove the hood.
4. Remove the front fender.
5. Remove the front door.

For additional information, refer to:

Front Door

 (501-03 Body

Closures, Removal and Installation).

6. Remove the rear door.

For additional information, refer to:

Rear Door

 (501-03 Body

Closures, Removal and Installation).

7. Remove the headliner.

For additional information, refer to:

Headliner - Vehicles

Without: Tilting Roof Opening Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation) /

Headliner - Vehicles With: Tilting Roof Opening Panel

 (501-05

Interior Trim and Ornamentation, Removal and Installation).

8. Remove the instrument panel.

For additional information, refer to:

Instrument Panel - TD4

2.2L Diesel

 (501-12 Instrument Panel and Console, Removal

and Installation).

9. Remove the windshield glass.

For additional information, refer to:

Windshield Glass

 (501-11

Glass, Frames and Mechanisms, Removal and Installation).

10. Remove the upper and lower door hinges from the A-Pillar, 4

x bolts.

11. Remove the upper and lower door hinges from the B-Pillar, 4

x bolts.

12. Remove the front door striker from the B-Pillar.
13. Remove the side air curtain module.

For additional information, refer to:

Side Air Curtain Module

(501-20B Supplemental Restraint System, Removal and

Installation).

14. Remove the rear seat cushion.

For additional information, refer to:

Rear Seat Cushion

 (501-10

Seating, Removal and Installation).

15. Remove the RH & LH rocker panel inner trims.
16. Remove the B-Pillar side impact sensor.

For additional information, refer to:

B-Pillar Side Impact Sensor

(501-20B Supplemental Restraint System, Removal and

Installation).

17. Remove the front safety belt retractor.

For additional information, refer to:

Front Safety Belt Retractor

(501-20A Safety Belt System, Removal and Installation).

18. Release and lay aside the front carpet section.
19. Remove the rear carpet section.
20. Remove the roof moulding, front and rear sections.
21. Remove the front wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04

Wheels and Tires, Removal and Installation).

22. Remove the rocker panel outer moulding.
23. Release and lay aside the insulating material at the inner

bulkhead.

24. Release and lay aside the wiring harnesses at the A-Pillar,

B-Pillar and rocker panel.

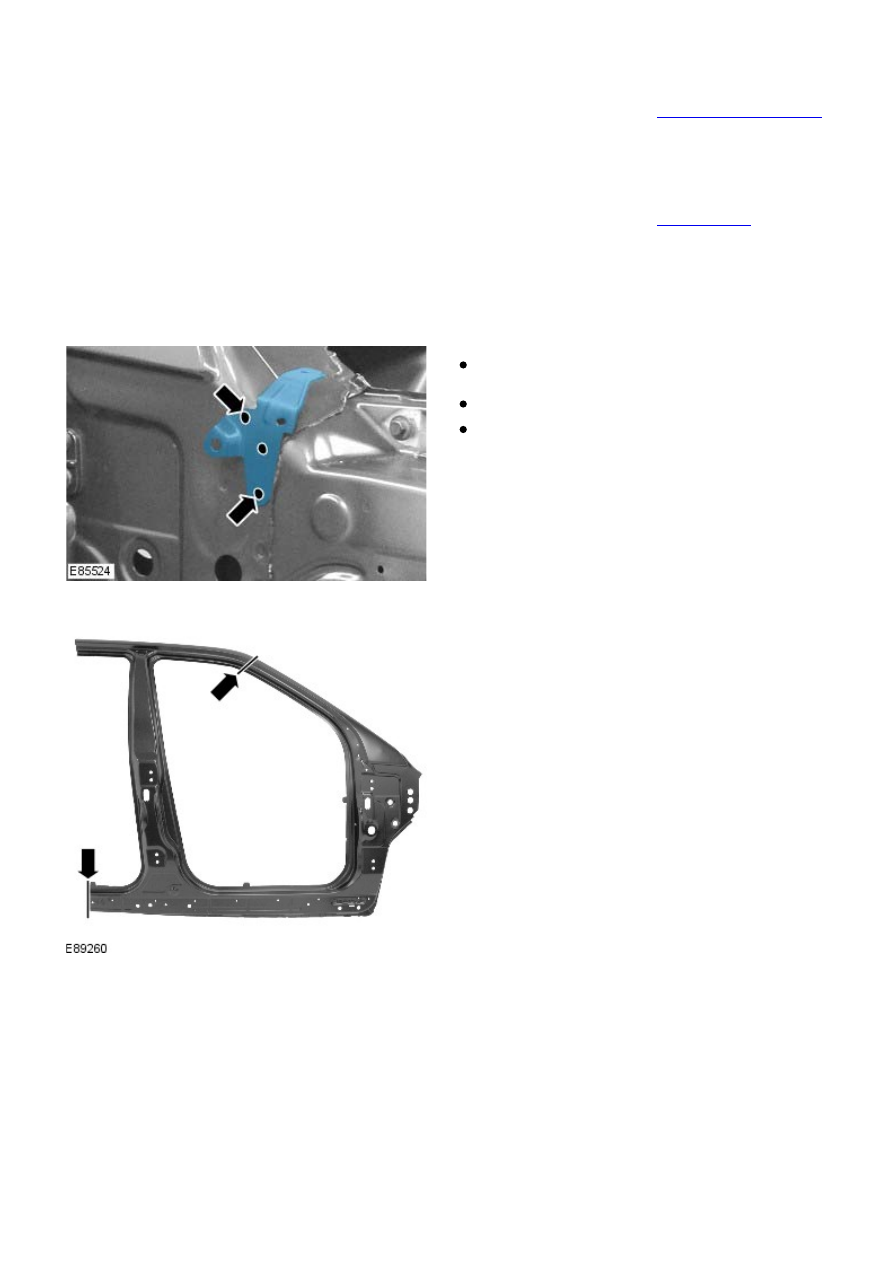

25. Remove the fender mounting bracket:

Mill out 3 spot welds. If not re-using the mounting the

upper spot weld does not have to be removed.

Separate the mounting from the A-Pillar.

Retain the mounting if it is being reused, if not,

discard.

26. Saw cut the old panel at the A-Pillar and rocker panel,

using the new panel for reference, ensuring that the new

panel overlaps the panel remaining on the vehicle.
