Frelander 2. Manual - part 634

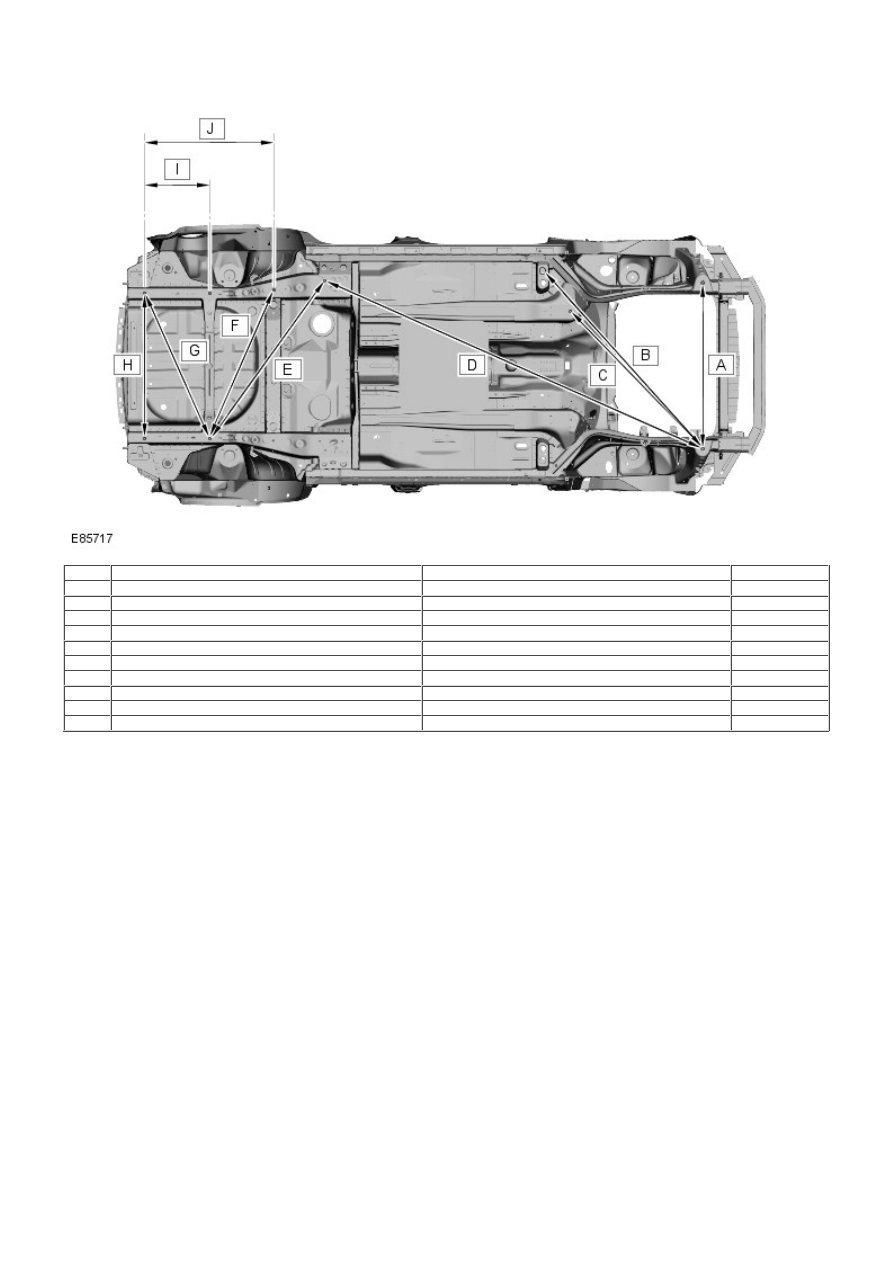

Item

From

To

Dimension

A

Liftgate LH inboard hinge fixing hole

Liftgate RH outboard hinge fixing hole

800

B

LH Gas strut spigot fixing hole

RH Gas strut spigot fixing hole

1086.6

C

LH Gas strut spigot fixing hole

Liftgate LH latch fixing hole

953

D

LH Gas strut spigot fixing hole

LH Rear lamp top fixing hole

475.9

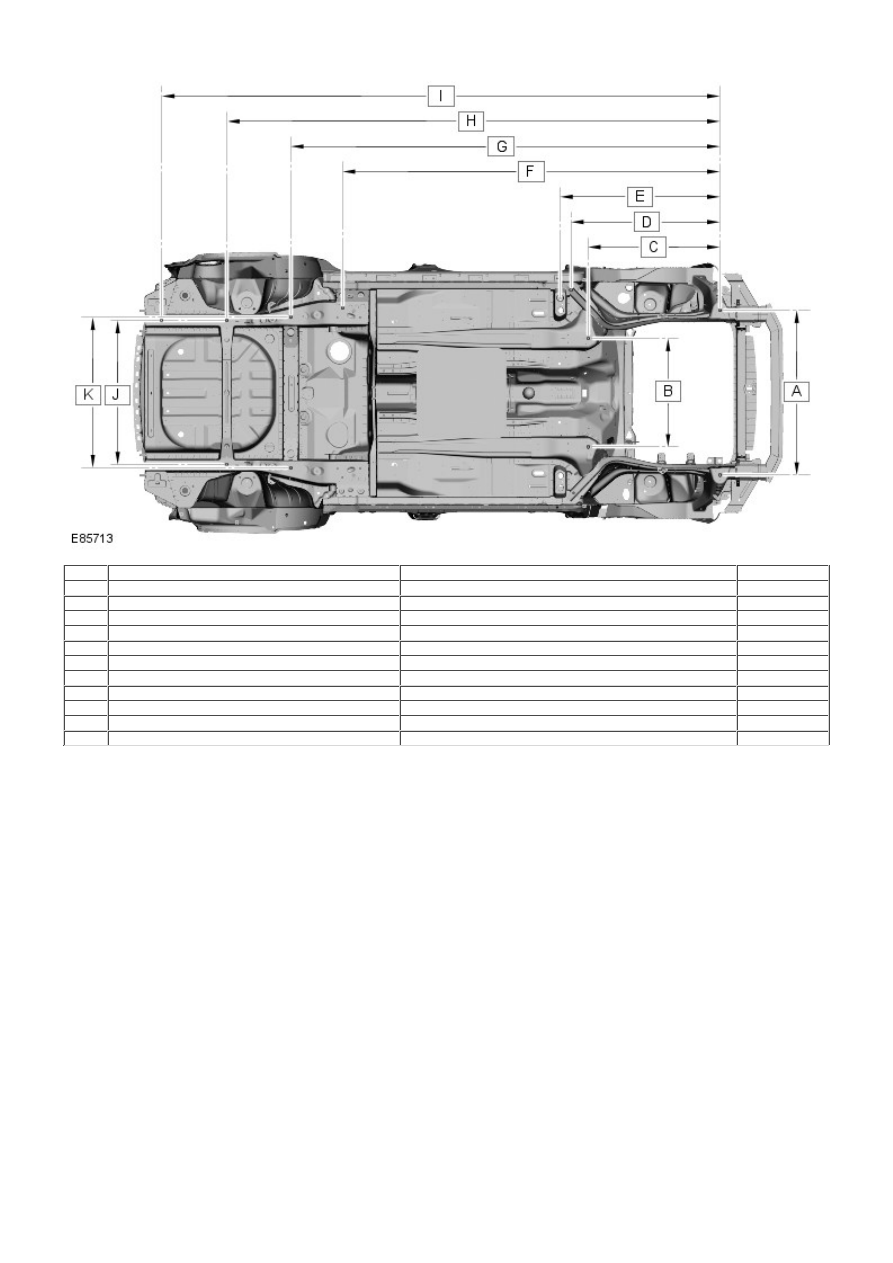

Under Body Dimensions

Item

From

To

Dimension

A

Front subframe RH front fixing hole

Front subframe LH front fixing hole

1096

B

Front subframe RH rear fixing hole

Front subframe LH rear fixing hole

722

C

Front subframe front fixing hole

Front subframe rear fixing hole

880

D

Front subframe front fixing hole

Side member rear extension tooling hole

976.4

E

Front subframe front fixing hole

Main floor onboard tooling hole

1065.8

F

Front subframe front fixing hole

Trailing arm fixing hole

2517.6

G

Front subframe front fixing hole

Rear subframe front fixing hole

2862

H

Front subframe front fixing hole

Rear subframe rear fixing hole

3288.7

I

Front subframe front fixing hole

Rear towing eye rear fixing hole

3720

J

Rear subframe RH rear fixing hole

Rear subframe LH rear fixing hole

959.4

K

Rear subframe RH front fixing hole

Rear subframe LH front fixing hole

1000

Item

From

To

Dimension

A

Front subframe RH front fixing hole

Front subframe LH front fixing hole

1096

B

Front subframe front fixing hole

Main floor onboard tooling hole

1606.2

C

Front subframe front fixing hole

Front subframe rear fixing hole

1287.6

D

Front subframe front fixing hole

Trailing arm fixing hole

2754.4

E

Rear subframe rear fixing hole

Trailing arm fixing hole

1302.2

F

Rear subframe rear fixing hole

Rear subframe front fixing hole

1071.2

G

Rear subframe rear fixing hole

Rear towing eye rear fixing hole

1051.9

H

Rear towing eye rear fixing hole

Rear towing eye rear fixing hole

959.4

I

Rear subframe rear fixing hole

Rear towing eye rear fixing hole

431.3

J

Rear subframe front fixing hole

Rear towing eye rear fixing hole

858

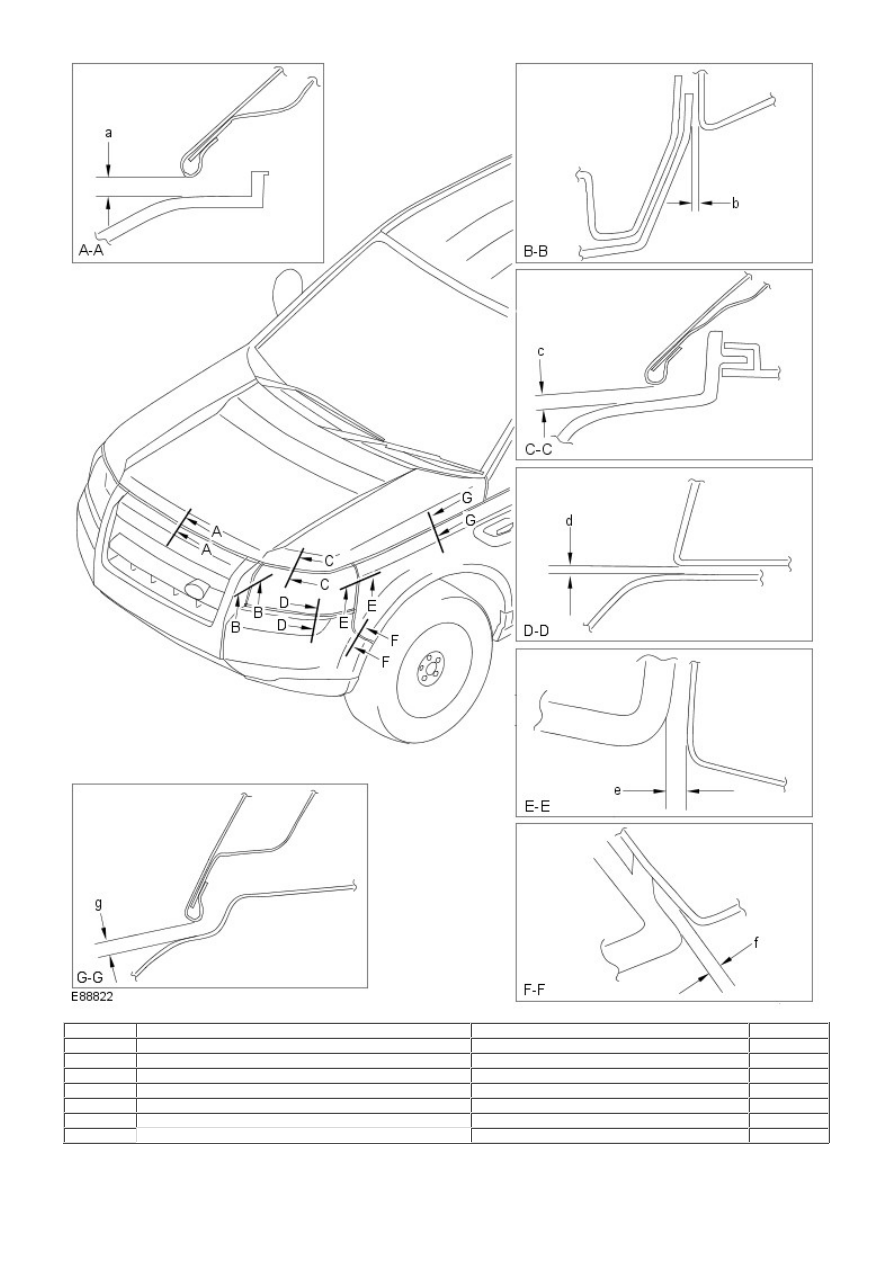

Gap and Profile measurements

The following information is to be used as a guide to assist the technician in installing exterior body panels and trim items
so as to achieve a correctly aligned and cosmetically acceptable vehicle.

• NOTE: All dimensions shown are in millimetres (mm).

Section

Description

Gap

Profile

A-A

Hood to bumper cover gap

5.0 +2.0 -0.0

N/A

B-B

Front bumper cover to headlamp gap

5.0 ±2.5 (maximum taper 2.0)

N/A

C-C

Hood to headlamp gap

5.0 +2.0 -0.0

N/A

D-D

Headlamp to bumper cover

4.0 ±2.0

N/A

E-E

Fender to headlamp

3.0 ±1.0

1.0 ±1.5

F-F

Fender to bumper cover

2.0 +1.0 -0.0

1.5 ±1.0

G-G

5.0 ±1.7

N/A
