Frelander 2. Manual - part 615

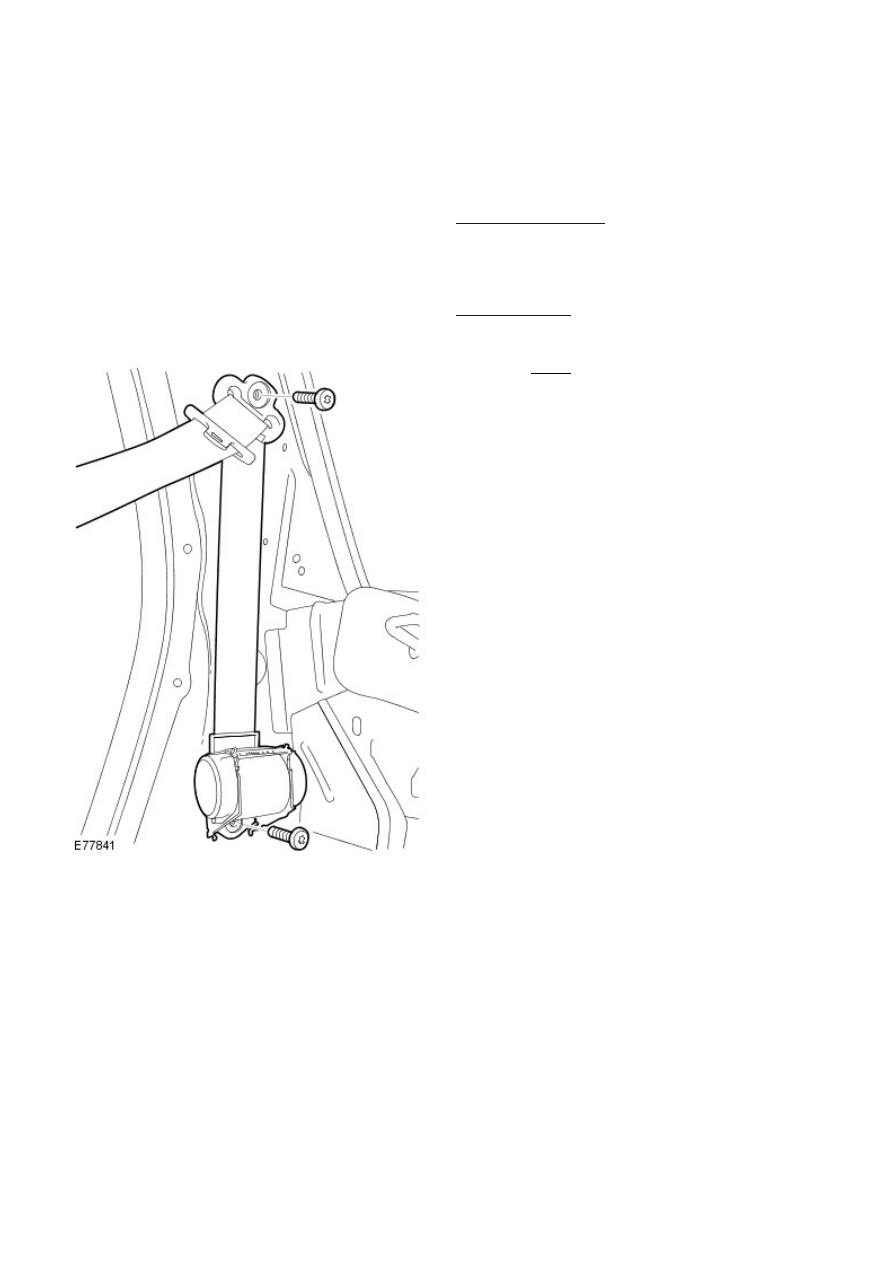

Safety Belt System - Rear Safety Belt Retractor

Removal and Installation

Removal

Remove the rear quarter trim panel.

Refer to:

Rear Quarter Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

1.

Remove the C-pillar upper trim panel.

Refer to:

C-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Torque: 40 Nm

3.

Installation

To install, reverse the removal procedure.

1.

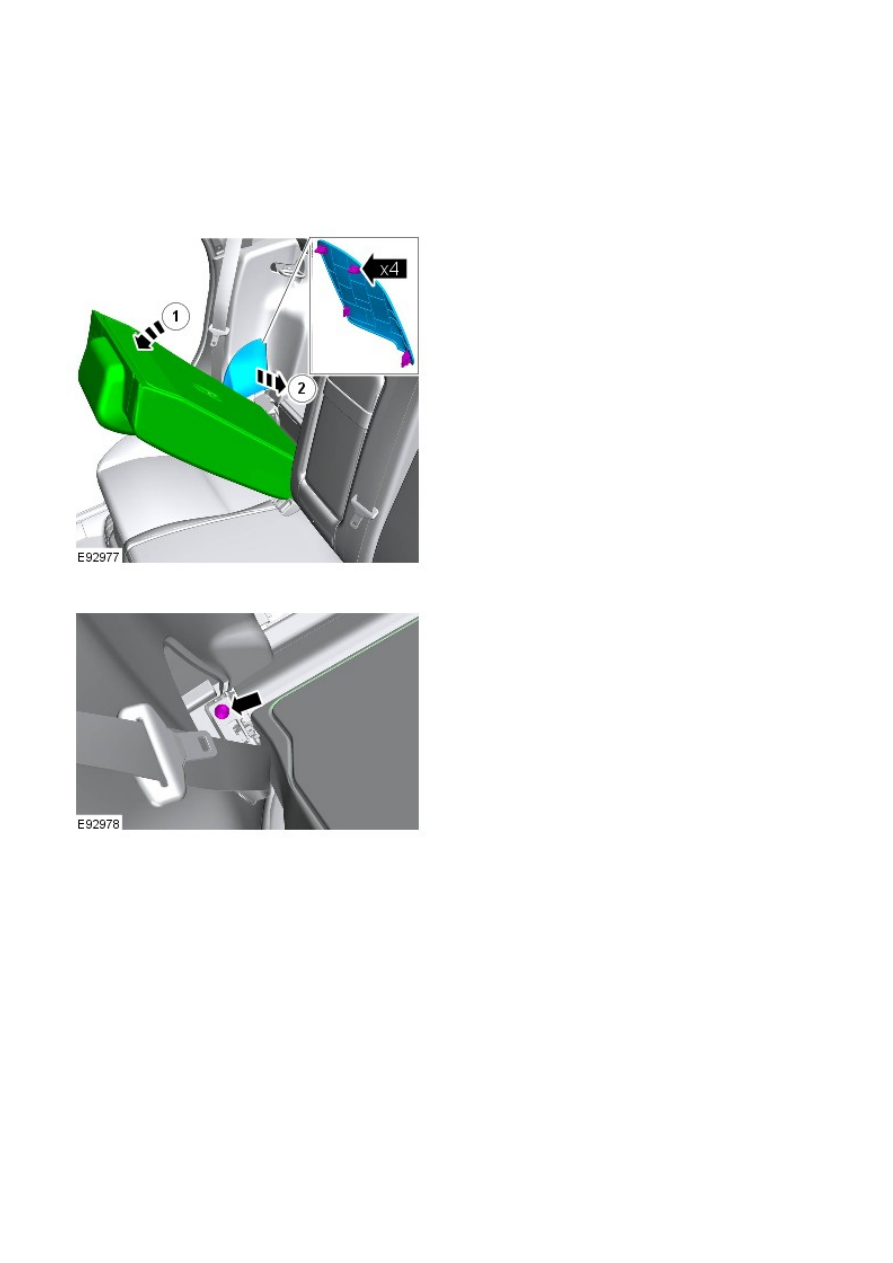

Safety Belt System - Rear Center Safety Belt Retractor

Removal and Installation

Removal

• NOTE: This procedure involves the removal and installation of both rear seat backrests and the LH rear seat backrest
cover and pad assembly. All notes and cautions must be followed strictly to avoid any chance of NVH or failure of the rear
seat backrests.

1.

2.

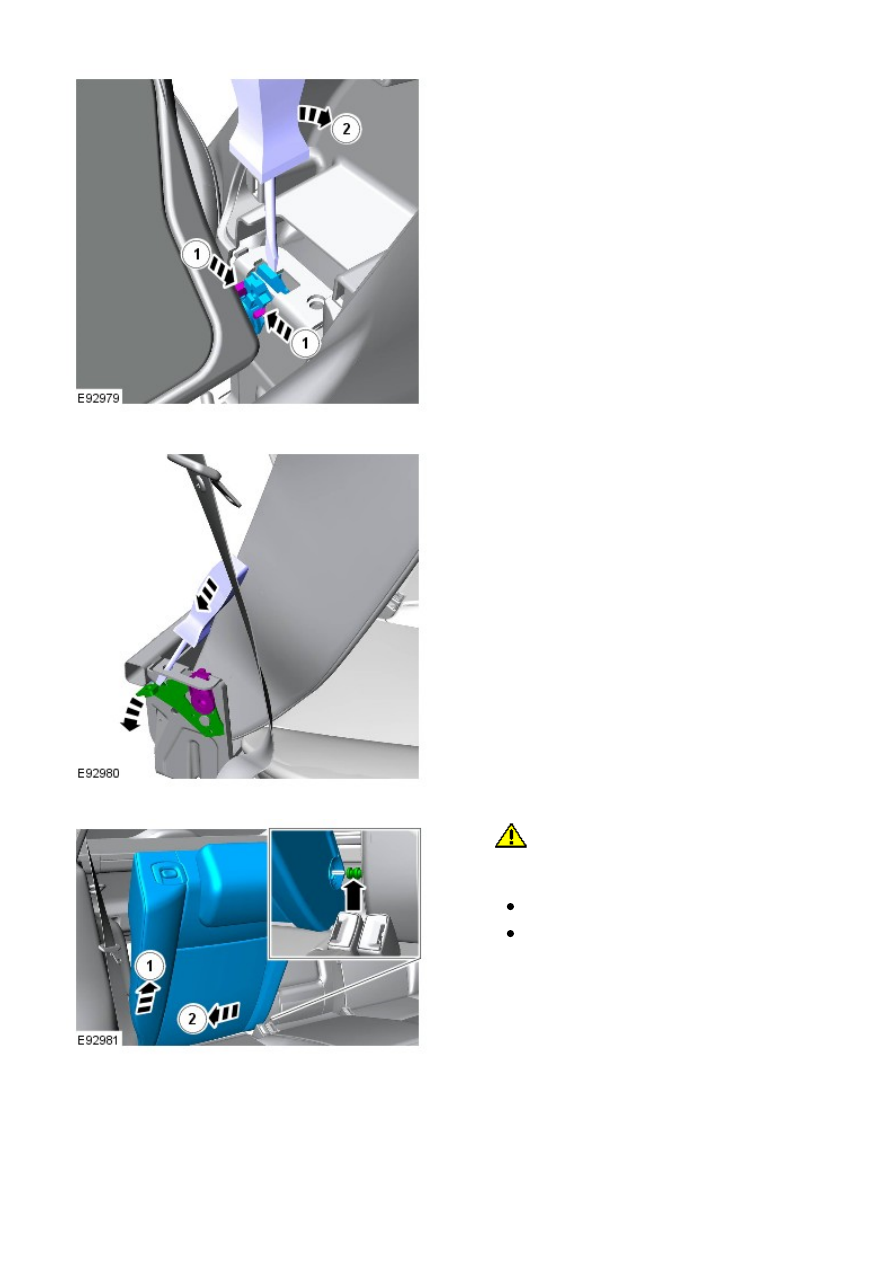

Release the RH rear seat backrest outer pivot pin
bushing.

3.

Using a screwdriver, release the outer pivot pin bushing
locking arm.

4.

5.

CAUTION: The left-hand rear seat backrest

inner pivot pin has radial grooves. W hen removing the
RH backrest from the LH backrest take care not to
damage the RH backrest inner pivot bushing.

Release the RH rear seat backrest outer pivot
pin bushing from the mounting bracket.
Release the RH rear seat backrest from the LH
rear seat backrest.

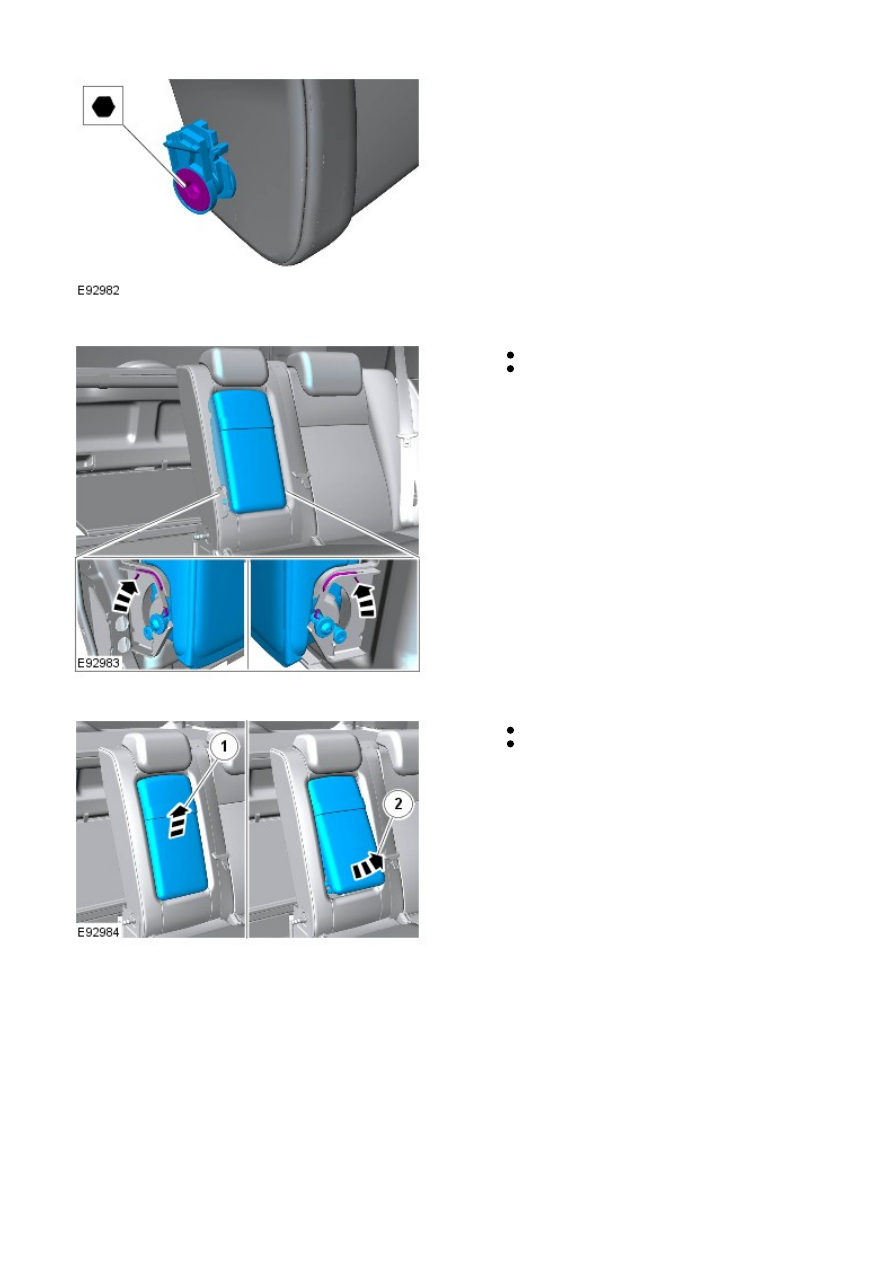

5.

Remove and discard the RH rear seat backrest outer
pivot pin bushing.

6.



If installed, release the armrest.
Remove and discard the armrest pivot bushing
spring clips.

7.



Slide the armrest upwards.
Slide the armrest outwards.

8.
