Frelander 2. Manual - part 607

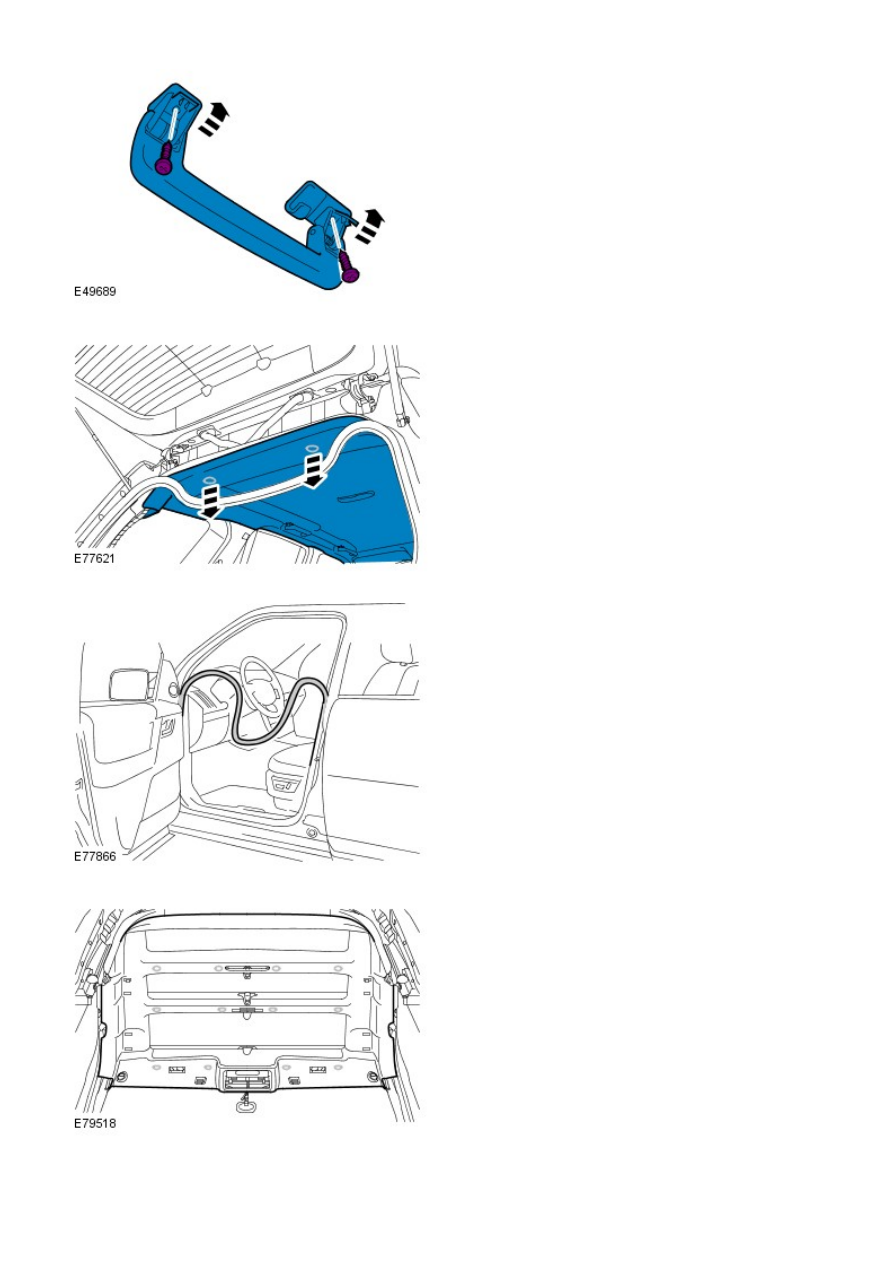

Remove the 4 passenger assist handles.

7.

Release the rear of the headliner.

8.

Release the front door seals.

9.

Release the headliner.

10.

Close the glass roof panel blind.

11.

12. CAUTIONS:

 Do not allow the glass roof panel blind tube to

rotate.

 Do not release the metal pin from its locator until

the locking pin is in place.

Carefully slide the glass roof panel blind tube to
the left.
Release the plastic pin from its locator.

12.



Using a suitable pin (1mm diameter), lock the
glass roof panel blind.
Release the metal pin from its locator.

13.

Remove the glass roof panel blind.

14.

Installation

Install the glass roof panel blind slider feet to the guides.

1.

2.

CAUTION: Do not allow the glass roof panel blind tube to

rotate until the plastic pin is secure in its locator.

Secure the metal pin to its locator.
Remove the locking pin from the glass roof panel blind.

2.



Carefully slide the glass roof panel blind tube to the left.
Align and secure the plastic pin to its locator.

3.

Open the glass roof panel blind.

4.

Secure the headliner.

5.

Attach the front door seals.

6.

Attach the rear of the headliner.

7.

Install the passenger assist handles.

8.

Install the sun visors.

9.

Install the interior rear view mirror.

Refer to:

Interior Rear View Mirror

 (501-09 Rear View Mirrors,

Removal and Installation).

10.

Install the D-pillar trim panels.

Refer to:

D-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

11.

Install the C-pillar trim panels.

Refer to:

C-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

12.

Install the B-pillar trim panels.

Refer to:

B-Pillar Upper Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

13.

Install the A-pillar trim panels.

Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

14.

Roof Opening Panel - Roof Opening Panel Blind

Removal and Installation

Removal

Remove both A-pillar trim panels.

Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

1.

Remove both B-pillar upper trim panels.

Refer to:

B-Pillar Upper Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Remove both C-pillar trim panels.

Refer to:

C-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

3.

Remove both D-pillar upper trim panels.

Refer to:

D-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

4.

Remove the interior rear view mirror.

Refer to:

Interior Rear View Mirror

 (501-09 Rear View Mirrors,

Removal and Installation).

5.

Remove both sun visors.

6.
