Frelander 2. Manual - part 605

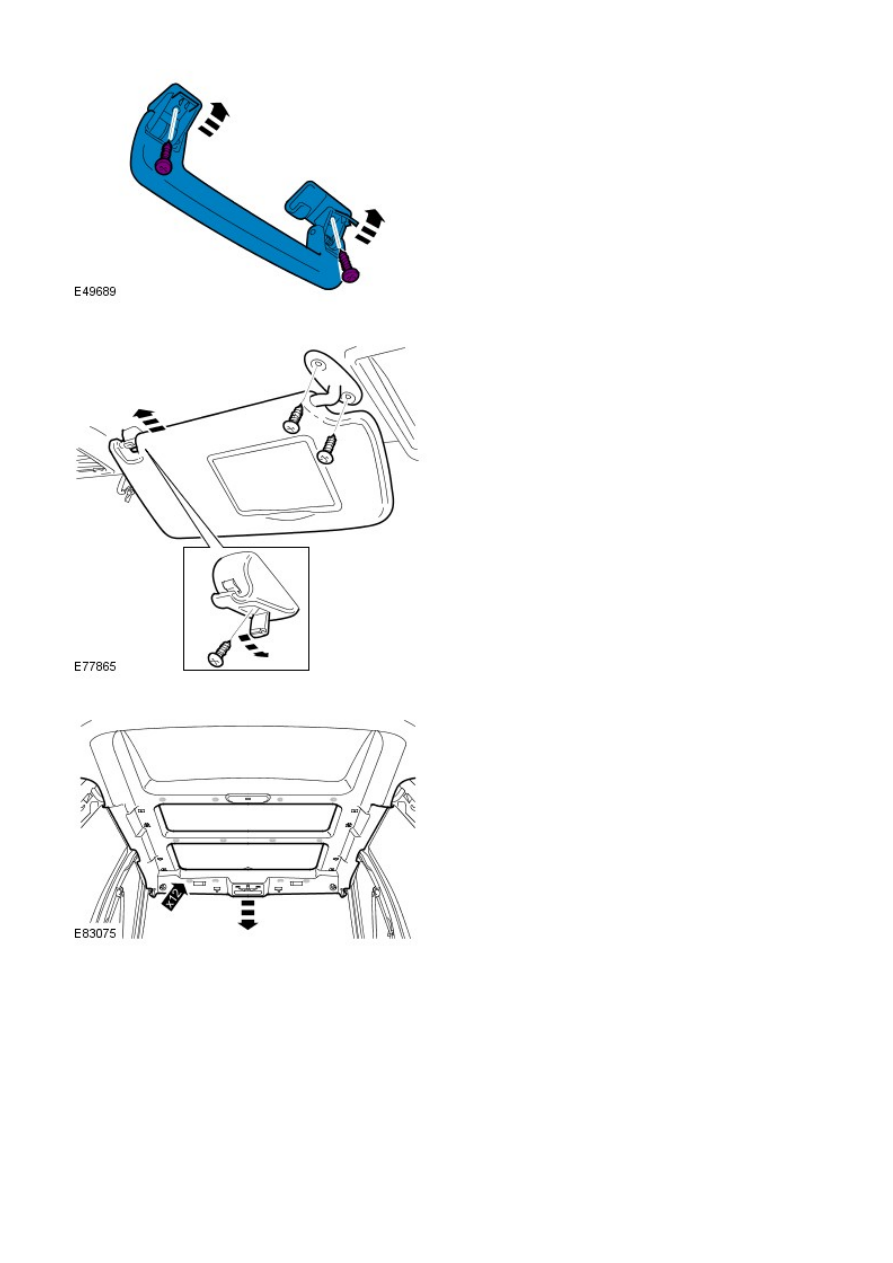

Remove the passenger assist handles.

5.

Remove both sun visors.

6.

W ith assistance starting from the front edge, carefully
release the headliner for access. Support the headliner
after release to prevent damage.

7.

Remove the roof opening panel motor.

8.

Installation

Install the roof opening panel motor.

Torque: 2.5 Nm

1.

Secure the roof opening panel motor tether.

Torque: 4 Nm

2.

Connect the roof opening panel motor electrical connector.

3.

W ith assistance, carefully install the headliner.

4.

Install the sun visors.

5.

Install the passenger assist handles.

6.

Install both C-pillar upper trim panels.

7.

Install both B-pillar upper trim panels.

Refer to:

B-Pillar Upper Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

8.

Install both A-pillar upper trim panels.

Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

9.

Install the interior mirror.

Refer to:

Interior Rear View Mirror

 (501-09 Rear View Mirrors,

Removal and Installation).

10.

Manually initialize the roof opening panel motor.

11.



Switch the ignition on.
Press the front leading edge of the roof opening panel switch
and move the roof opening panel glass to the full tilt
position.
Release the switch.
Press and hold the front leading edge of the switch.
After 20 seconds the roof opening panel glass will perform
the following: stall in the tilt mode causing a noise, a full

12.

open and close cycle.
Do not release the switch until the roof opening panel glass
has completed the above step.
Release the switch.
The roof panel will now operate one-touch open (tilt and fully
open) and one-touch close (from the fully open position).
One touch close is inoperable from tilt.

Roof Opening Panel - Air Deflector

Removal and Installation

Removal

Open the roof opening panel.

1.

Remove the interior mirror.

Refer to:

Interior Rear View Mirror

 (501-09 Rear View Mirrors,

Removal and Installation).

2.

Remove both A-pillar trim panels.

Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

3.

Remove both B-pillar upper trim panels.

Refer to:

B-Pillar Upper Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

4.

Remove both front passenger assist handles.

5.

Remove both sun visors.

6.

Starting from the front edge, carefully release the headliner for
access.

7.
