Carefully remove the sealant from the body to
leave a smooth surface.

12.

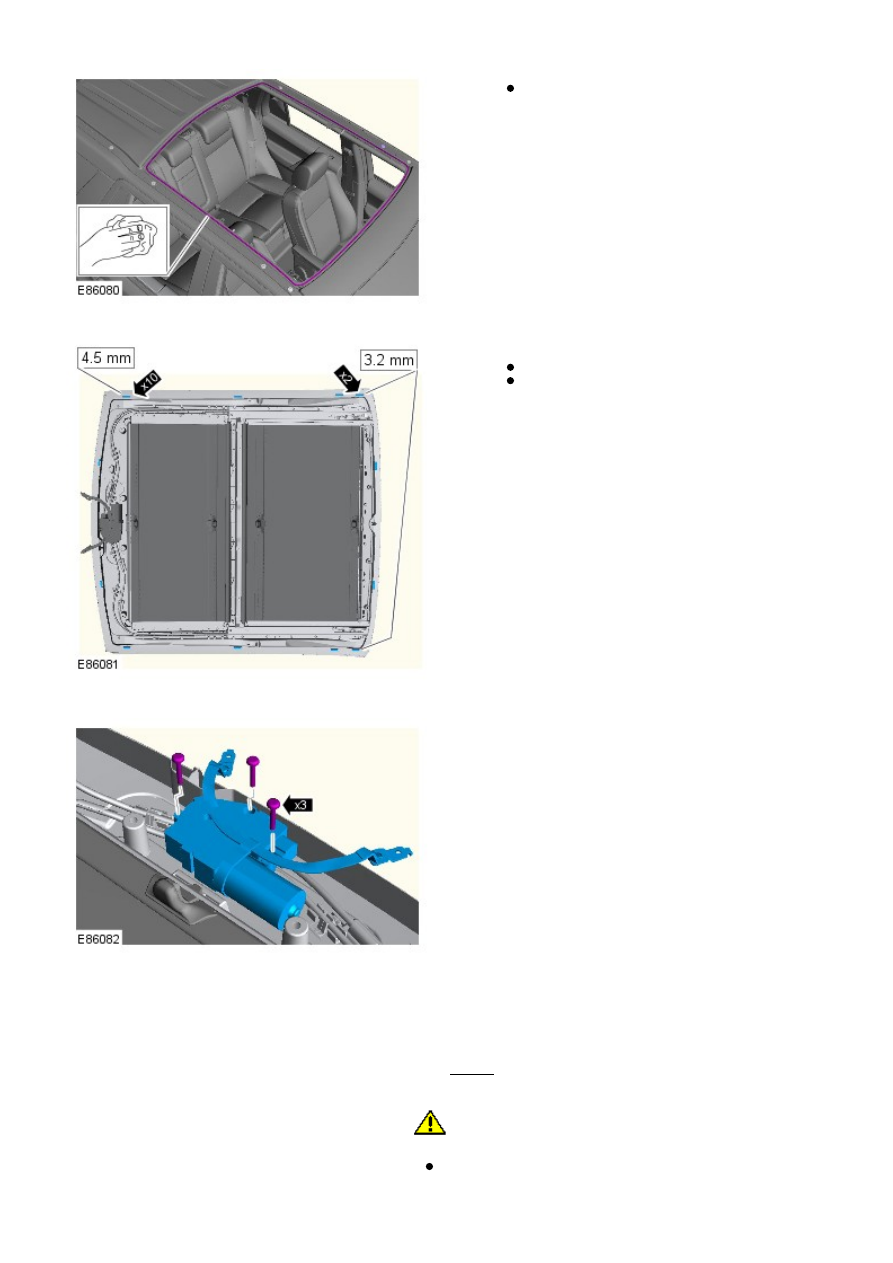

13. NOTE: Note the location of the rubber spacers.

Remove the 12 rubber spacers.
Carefully remove the sealant from the roof
opening panel to leave a smooth surface.

13.

14. NOTE: Do not disassemble further if the component
is removed for access only.

Remove the roof opening panel motor.

14.

Installation

Install the roof opening panel motor.

Torque: 2.5 Nm

1.

2.

CAUTION: Make sure that the surface is clean and free of

foreign material.

Apply primer of the correct specification to the sealant face
on the body and allow to cure.

2.

3.

CAUTION: Make sure that the surface is clean and free of

foreign material.

Apply primer of the correct specification to the sealant face
on the roof opening panel and allow to cure.

3.



Install new rubber spacers to the roof opening panel.

4.



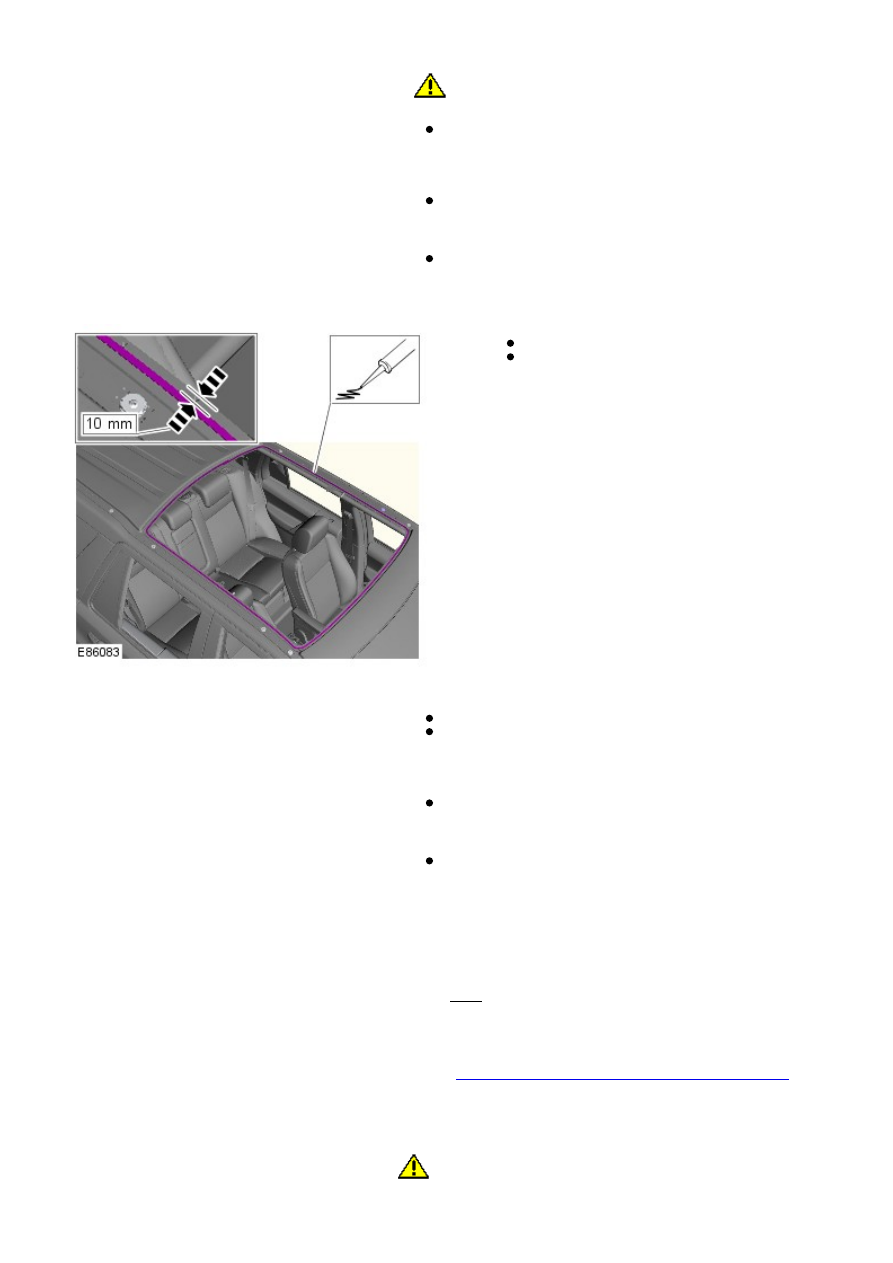

Fit a pre-cut nozzle to the sealer cartridge, remove the lid,
shake out the crystals and fit the cartridge to the applicator
gun.

5.



Apply a continuous bead of sealant to the body.
Apply additional sealant to the body flanges.

6.



W ith assistance, install the roof opening panel assembly.
Lightly press the roof opening panel assembly to seat the
sealant.

7.



Connect the drain tubes.

8.



Test the sealant for leaks, apply additional sealant if
necessary. If water is used, allow sealant to dry before
testing. Spray water around the roof opening panel assembly
and check for leaks. Mark any area that leaks. Dry the
assembly and sealant then apply additional sealant.

9.

Secure the roof opening panel tethers.

Torque: 4 Nm

10.

Install the headliner.

Refer to:

Headliner - Vehicles With: Tilting Roof Opening Panel

(501-05 Interior Trim and Ornamentation, Removal and Installation).

11.

12. CAUTIONS:

 Make sure that the surface is clean and free of foreign

material.

12.

 Extreme cleanliness must be exercised when handling this

component.

Install the roof mouldings.
Spirit wipe the body mating face.
Remove the protective tape.
Align the clips.
Align and secure the mouldings.

Roof Opening Panel - Roof Opening Panel Glass

Removal and Installation

Removal

1. NOTE: Left-hand shown, right-hand similar.

Apply strips of masking tape to the front edge
of the fixed rear glass to prevent damage when
lifting the glass panel.

1.

2. NOTE: This step requires the aid of another
technician.

Disable the one-touch operation.
Open the roof panel, while the roof opening
panel is moving remove fuse F10.
Replace fuse F10 and make sure the roof
opening panel functions without the one-touch
operation.

2.

Open the roof opening panel blind.

3.

Fully open the roof opening panel glass.

4.
