Frelander 2. Manual - part 597





1

2

1

2

3

1

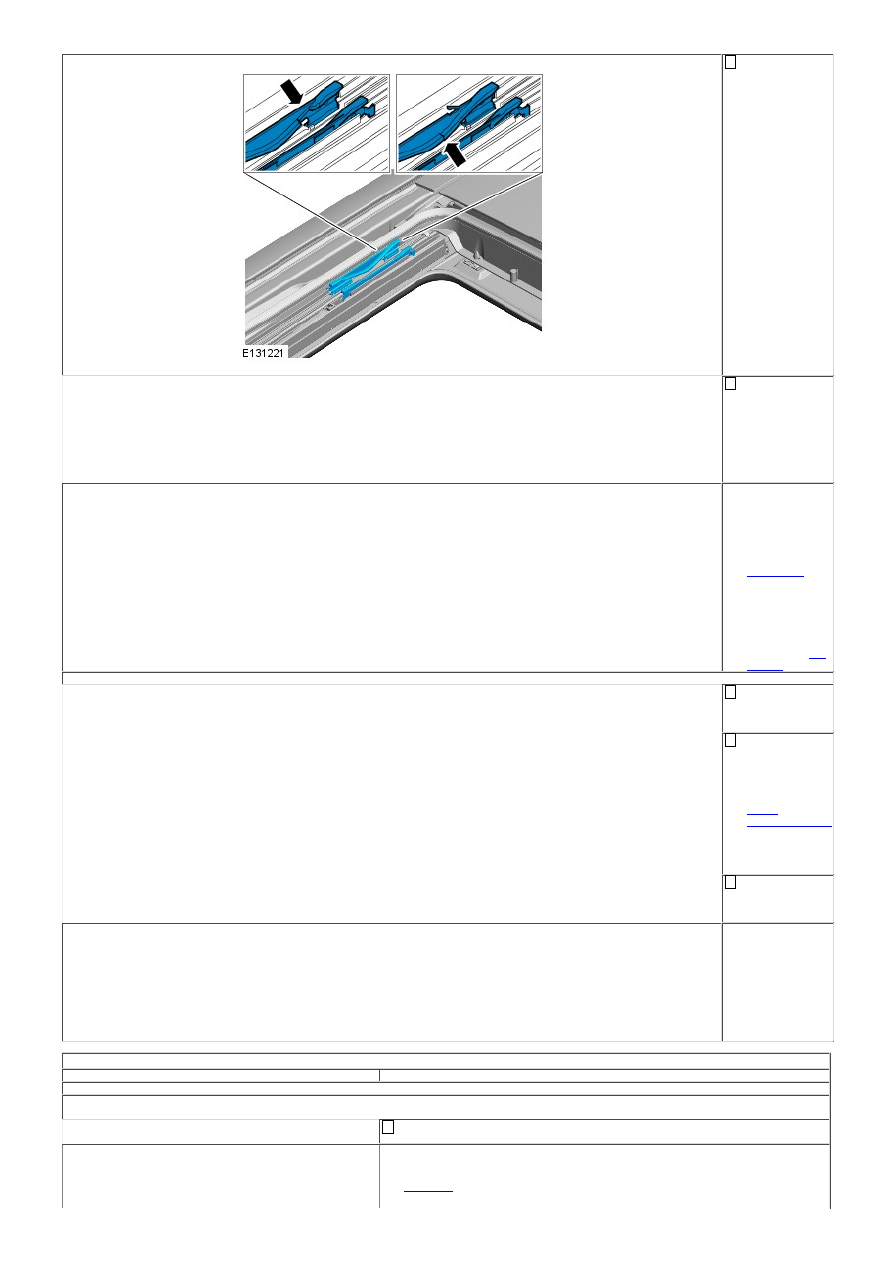

Carry out visual
and manual
inspection of
the rail
mounted guide
brackets.

Confirm that
the rail
mounted guide
brackets are
correctly
located, with
no movement
in any
direction.

Are the rail
mounted guide
brackets correctly
located, with no
movement in any
direction?
Yes

GO to D14

.

No

Correctly
re-assemble or
if required
replace the rail
mounted guide
bracket(s).

GO

to D14

.

D14: GLASS PANEL - REASSEMBLY

Re-assemble
the glass panel
onto the roof
opening panel.
Perform the
manual roof
opening panel
initialization
procedure.
REFER to:

Motor
Synchronization

(501-17 Roof
Opening Panel,
General
Procedures).
Check for
correct roof
opening panel
operation.

Does the roof
opening panel
operate correctly?
Yes

No further
action required.

No

Contact dealer
technical
support.

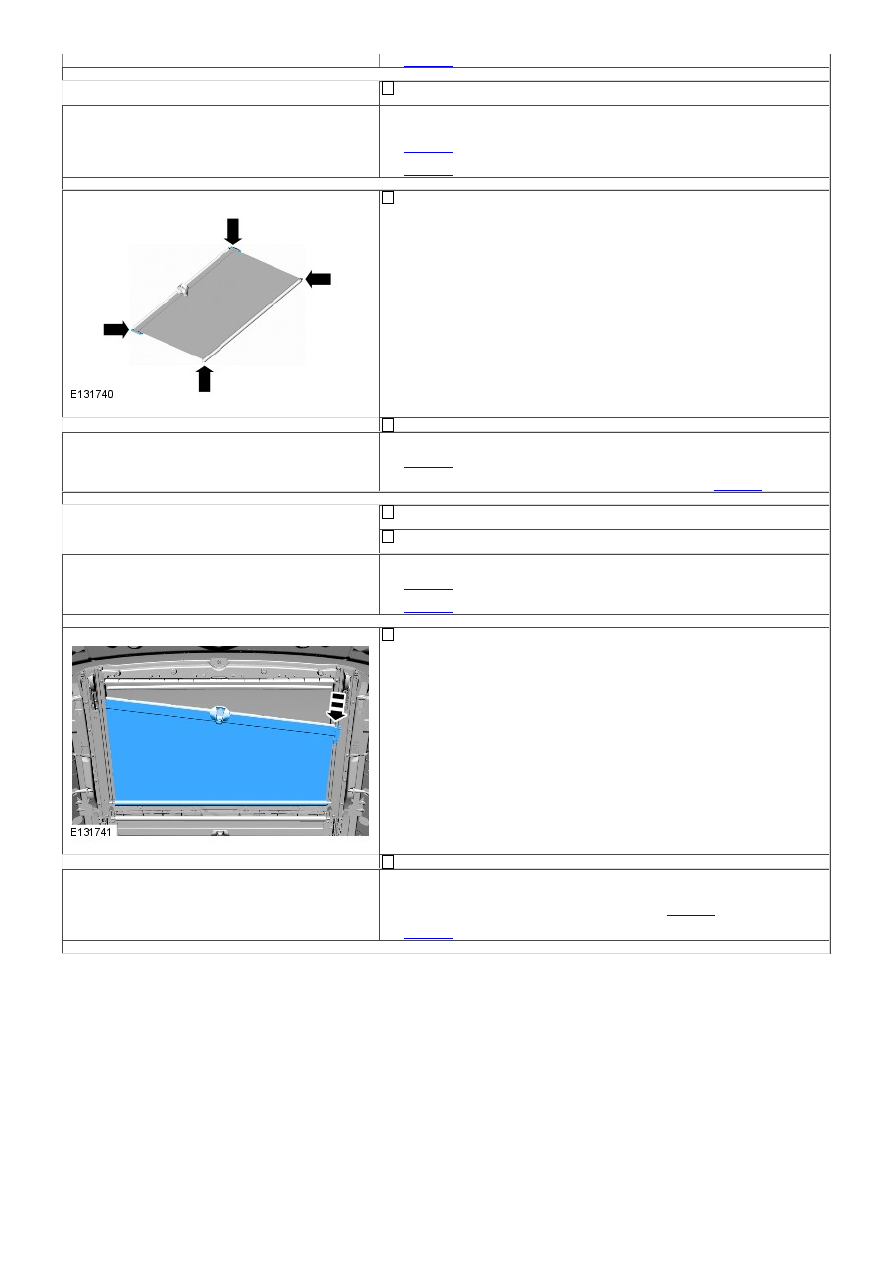

PINPOINT TEST E : ROOF OPENING PANEL BLIND

TEST CONDITIONS

DETAILS/RESULTS/ACTIONS

E1: ROOF OPENING PANEL BLIND - OPERATION

• NOTE: These tests are to be carried out to determine the cause of the roof opening panel blind noisy operation, not latching or not
retracting.

Operate the roof opening panel blind through all movements and latch to the
frame.

Does the roof opening panel blind operate through all movements and latch
correctly?
Yes

GO to E2

.

No

1

1

2

1

2

1

2

GO to E8

.

E2: ROOF OPENING PANEL BLIND - NOISE DURING OPERATION

Operate the roof opening panel blind through all movements and latch to the
frame.

Is the roof opening panel blind noisy during operation when compared to another
vehicle?
Yes

GO to E3

.

No

GO to E8

.

E3: ROOF OPENING PANEL BLIND - ASSEMBLY

Carry out visual checks of the roof opening panel blind assembly.

Confirm the correct location of the mounting pins and the slide shoe(s).

Are the mounting pins and the slide shoe(s) correctly located?
Yes

GO to E4

.

No

Correctly reassemble the mounting pins or slide shoe(s).

GO to E2

.

E4: ROOF OPENING PANEL BLIND - SLIDE SHOES

Operate the roof opening panel blind through all movements and latch to the
frame.
Carry out visual, manual and audible checks of the roof opening panel blind
assembly during operation.

Is the noise caused by the slide shoe(s) in the guide(s)?
Yes

GO to E5

.

No

GO to E7

.

E5: SLIDESHOE / GUIDES - CONTAMINATION

Remove the leading edge of the roof opening panel blind, dismantle the slide
shoe(s) from the guide(s).

Inspect the guide(s) for debris.

Are the guide(s) contaminated with debris?
Yes

Clear any debris from the guide(s). Reassemble the slide shoe(s) into the
guide(s), Reinstall the roof opening panel blind.

GO to E1

.

No

GO to E6

.

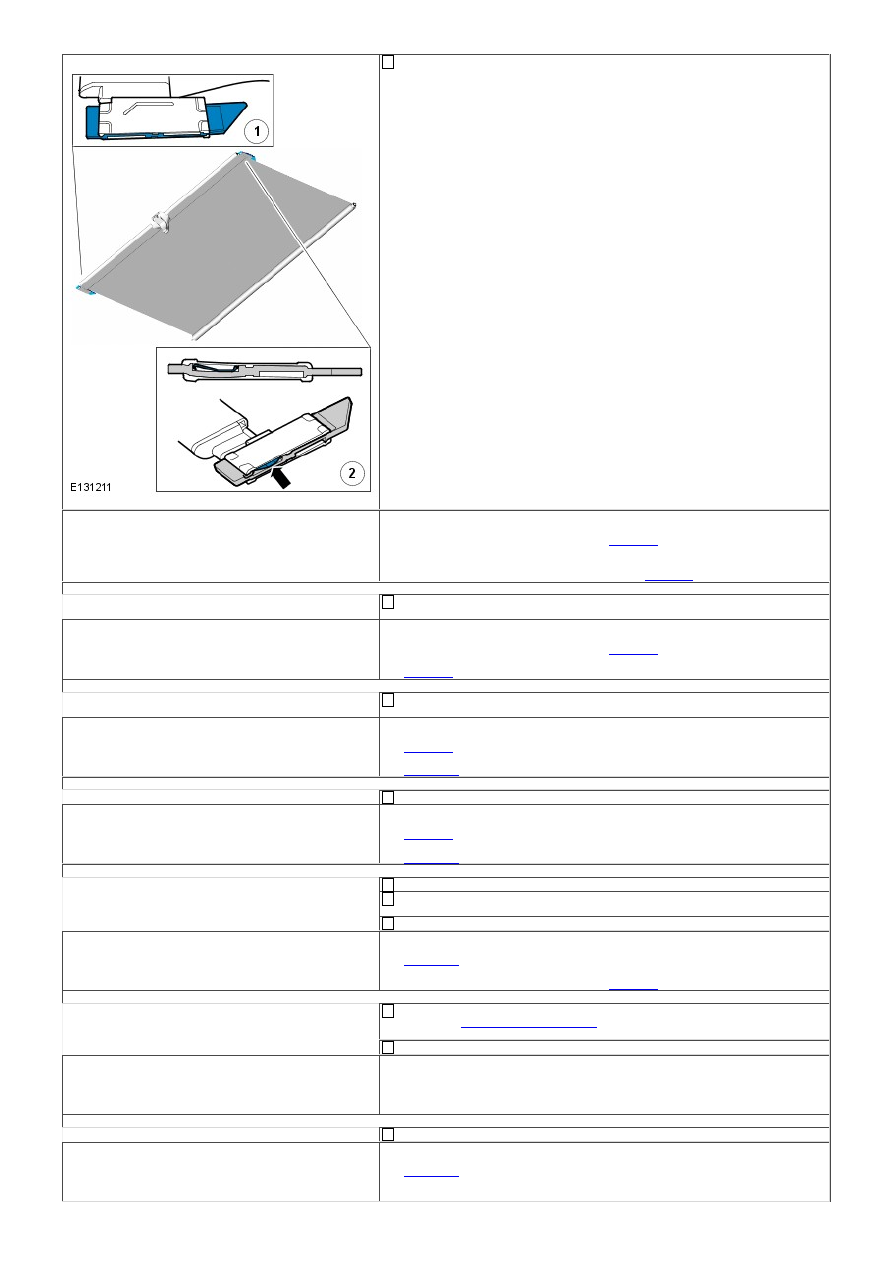

E6: SLIDE SHOE(S) / RUBBERS / SPRINGS - ASSEMBLY

1

1

1

1

1
2

3

1

2

1

Check that the slide shoe rubbers and springs are correctly assembled.

Are the slide shoe rubbers and springs correctly assembled?
Yes

Replace the roof opening panel blind.

GO to E7

.

No

Correctly reassemble the slide shoe rubbers and springs into the slide shoes,
reassemble the slide shoes into the guides.

GO to E1

.

E7: ROOF OPENING PANEL BLIND - MECHANISM NOISE

Operate the roof opening panel blind through all movements and latch to the
frame.

Is the noise caused by the roof opening panel blind mechanism?
Yes

Replace the roof opening panel blind.

GO to E1

.

No

GO to E1

.

E8: ROOF OPENING PANEL BLIND - LATCH OPERATION

Operate the roof opening panel blind through all movements and latch
correctly to the frame.

Does the roof opening panel blind latch correctly?
Yes

GO to E9

.

No

GO to E12

.

E9: ROOF OPENING PANEL BLIND - RETRACTION

Operate the roof opening panel blind through all movements and then retract.

Does the roof opening panel blind retract correctly?
Yes

GO to E1

.

No

GO to E10

.

E10: ROOF OPENING PANEL BLIND - REWIND PROCEDURE

Remove the roof opening panel blind from the roof opening panel.
Rewind the roof opening panel blinds mechanism referring to the roof opening
panel blind rewind procedure in this procedure.
Reassemble the roof opening panel blind and reinstall.

Could the rewind procedure be completed correctly?
Yes

GO to E11

.

No

Replace the roof opening panel blind.

GO to E1

.

E11: ROOF OPENING PANEL BLIND - REINSTALL

Reinstall the roof opening panel blind to the roof opening panel.
REFER to:

Roof Opening Panel Blind

 (501-17 Roof Opening Panel, Removal and

Installation).
Operate the roof opening panel blind through all movements and then retract.

Does the roof opening panel blind retract correctly?
Yes

No further action required.

No

Replace the roof opening panel blind.

E12: VISUAL INSPECTION

Carry out visual inspection of the roof opening panel blind.

Is the roof opening panel blind handle installed?
Yes

GO to E13

.

No

Reinstall the roof opening panel blind handle. Check for correct operation.

1

2

1

1

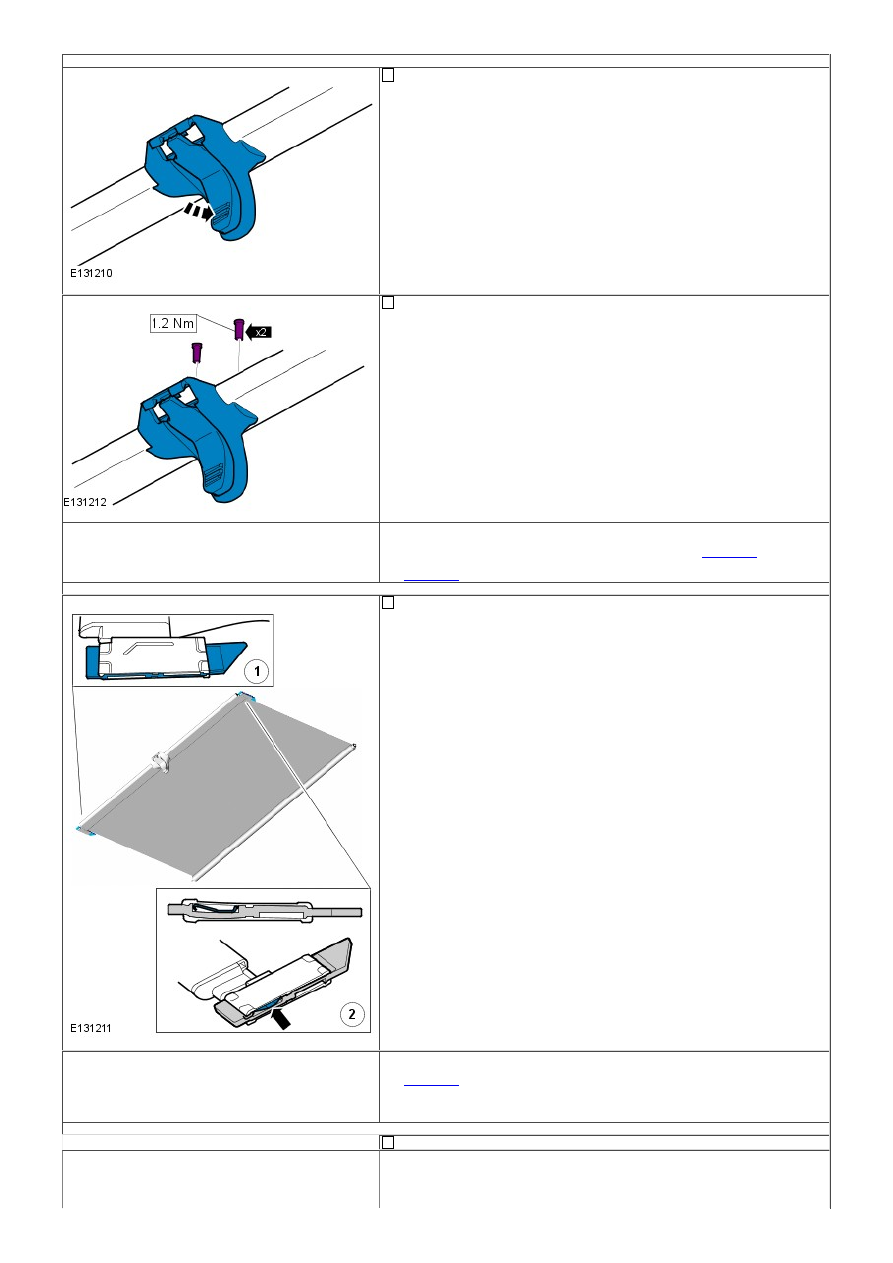

E13: HANDLE REPLACEMENT

Blind (check)

Carry out visual inspection of the roof opening panel blind.

Is the roof opening panel blind handle damaged?
Yes

Replace the damaged roof opening panel blind handle.

GO to E15

.

No

GO to E14

.

E14: BLIND - MOUNTING PINS / SLIDE SHOES - LOCATION

Carry out visual and manual inspection of the roof opening panel blind
mounting pins and slide shoe(s).

Are the mounting pins and slide shoe(s) intact and correctly located?
Yes

GO to E15

.

No

Correctly reassemble the mounting pins and slide shoe(s) reinstall the roof
opening panel blind. Check for correct operation.

E15: ROOF OPENING PANEL BLIND - DAMAGED

Carry out visual inspection of the roof opening panel blind.

Is the roof opening panel blind beam miss-shaped in such a way that the handle
latching feature is no longer in line with the frame latching feature?
Yes

Replace the roof opening panel blind.
