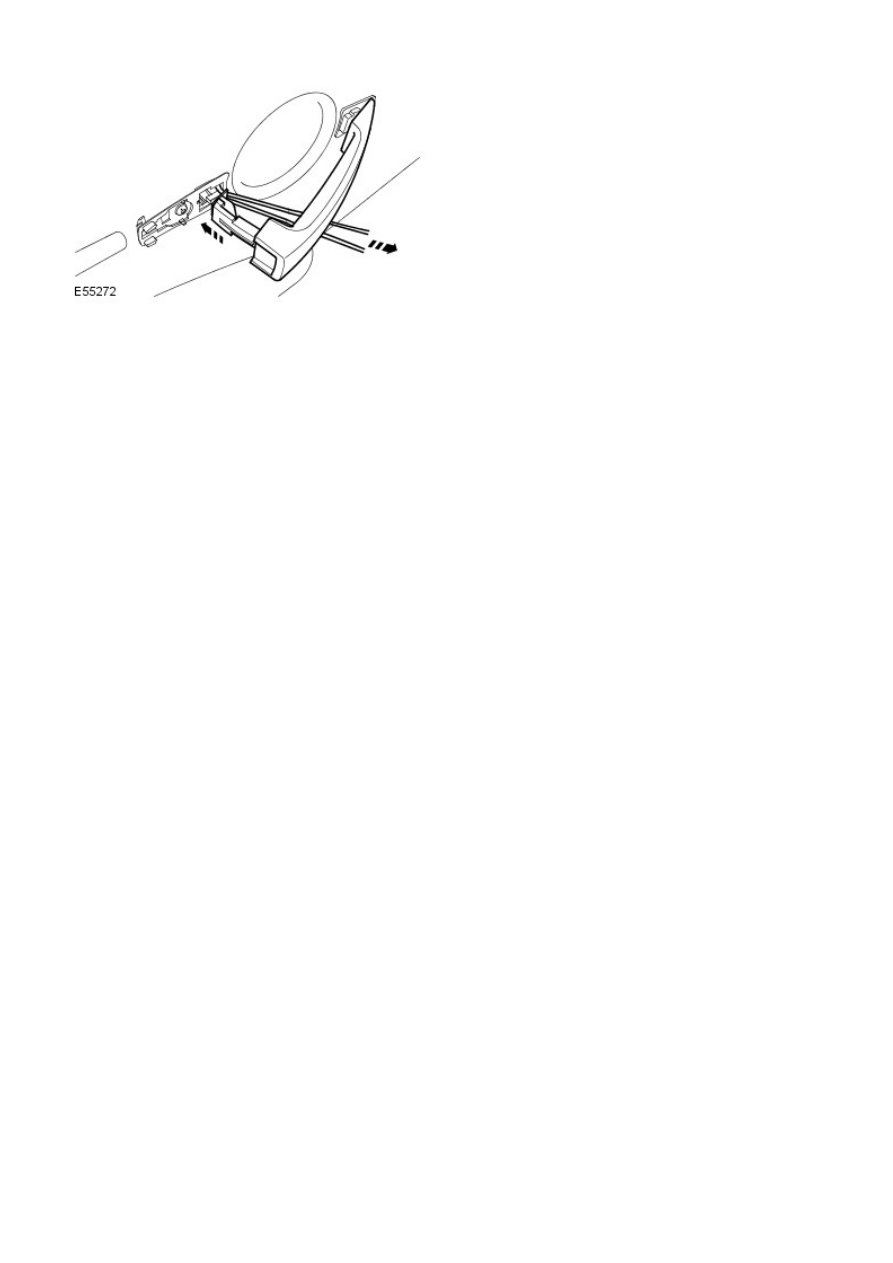

Use a length of cord to hold the lock lever against
spring pressure, while engaging the outside handle.

2.

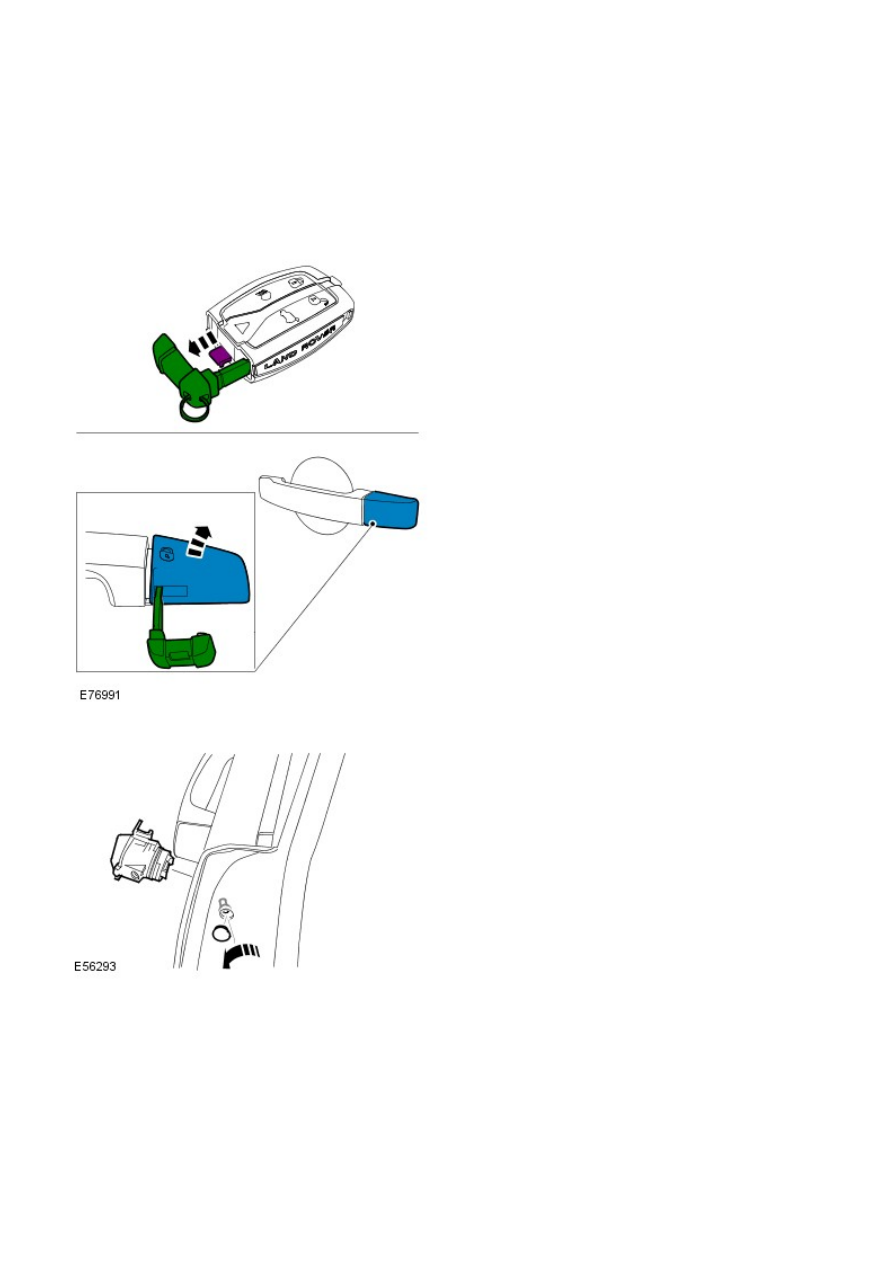

Handles, Locks, Latches and Entry Systems - Door Lock Cylinder

Removal and Installation

Removal

• NOTE: This procedure is for removal and installation of the door lock cylinder only. The ignition lock and door lock
cylinders are replaced in sets.

1.

2. NOTE: Remove the screw sufficiently, only to release
the component.

2.

Installation

To install, reverse the removal procedure.

1.

Wipers and Washers -

Capacities

Item

Capacity (liters/pints/US quarts)

Windscreen washer reservoir:
W ith headlamp wash

5.8/10.2/6.1

W ithout headlamp wash

3.1/5.5/3.3

General Specification

Item

Specification

Front wiper motor

Valeo

Power washer pump make

Kautex Textron

Rain sensor

Bonded to inner surface of the windscreen behind the interior mirror

Rear wiper motor

Valeo

Torque Specifications

Description

NM

lb-ft

Front wiper arms to linkage nut

45

33

Rear window wiper motor nuts

10

7

Rear wiper arm to motor nut

7

5

W iper linkage to body bolts

8

6

W asher reservoir and pump assembly to body bolts

6

4

W asher reservoir and pump assembly to bumper armature bolts

6

4

W asher reservoir filler neck support bolt

4

3

W indshield wiper motor bolts

10

7

Wipers and Washers - Wipers and Washers

Description and Operation

COMPONENT LOCATION

Item

Part Number

Description

1

-

Windshield wiper motor and linkage assembly

2

-

Automatic Temperature Control (ATC) module

3

-

Rain sensor (if fitted)

4

-

Rear screen wiper motor

5

-

Auxiliary Junction Box (AJB)

6

-

Right Hand (RH) steering column multi-function switch

7

-

Instrument cluster

8

-

Battery Junction Box (BJB)

9

-

Headlamp washer jets

10

-

Headlamp washer pump

11

-

Windshield and rear screen washer pump

12

-

Central Junction Box (CJB)

OVERVIEW

Windshield wiper and washer operation is controlled by the CJB in response to driver input and if fitted, signals from the
rain sensor. The front wipers have 4 operational states:
