Frelander 2. Manual - part 555

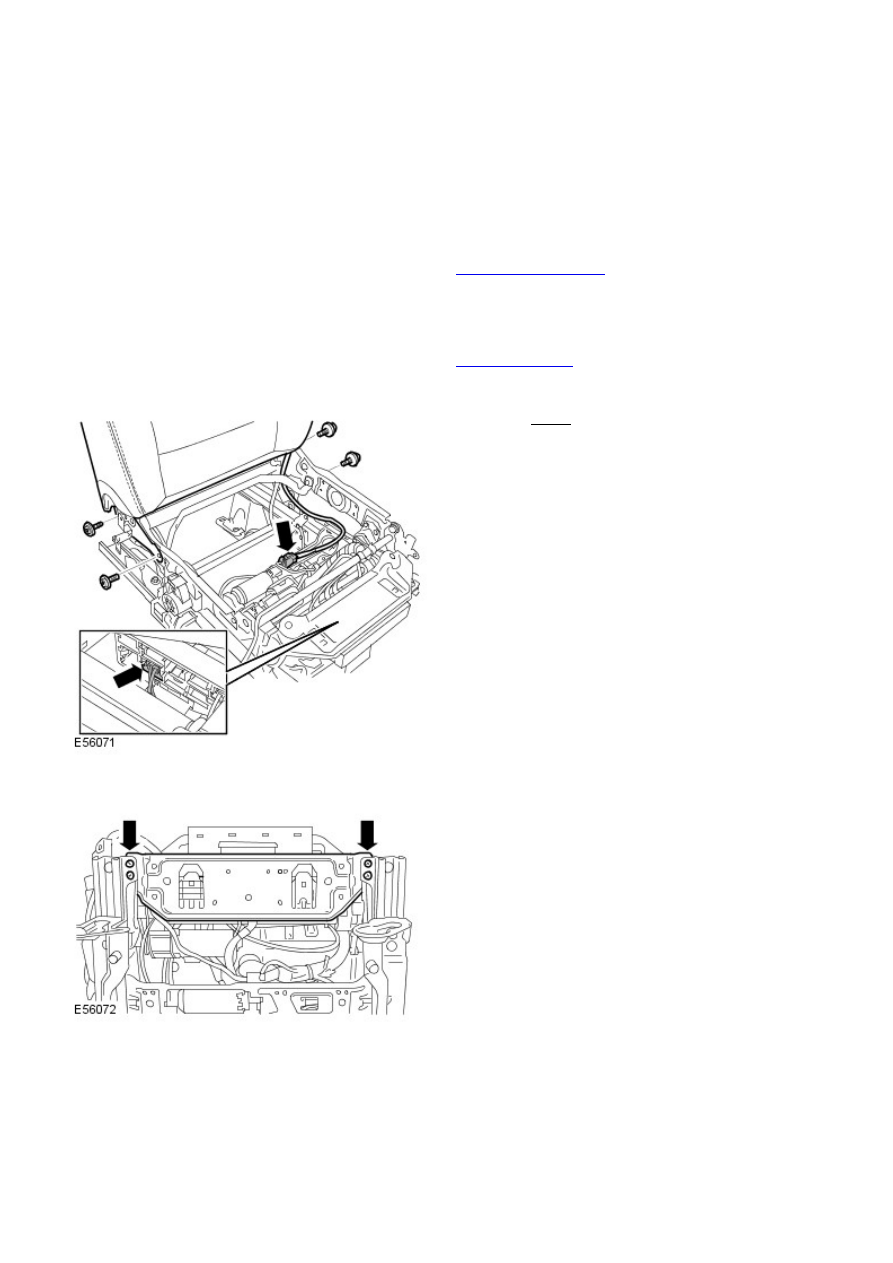

Seating - Front Seat Tilt Motor

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove the front seat.

Refer to:

Front Seat

 (501-10 Seating, Removal and Installation).

1.

2.

3.

Remove the front seat cushion assembly.

Refer to:

Front Seat Cushion

 (501-10 Seating, Removal and

Installation).

4.

Torque: 10 Nm

5.

6. NOTE: Do not disassemble further if the component
is removed for access only.

Torque: 10 Nm

6.

Installation

To install, reverse the removal procedure.

1.

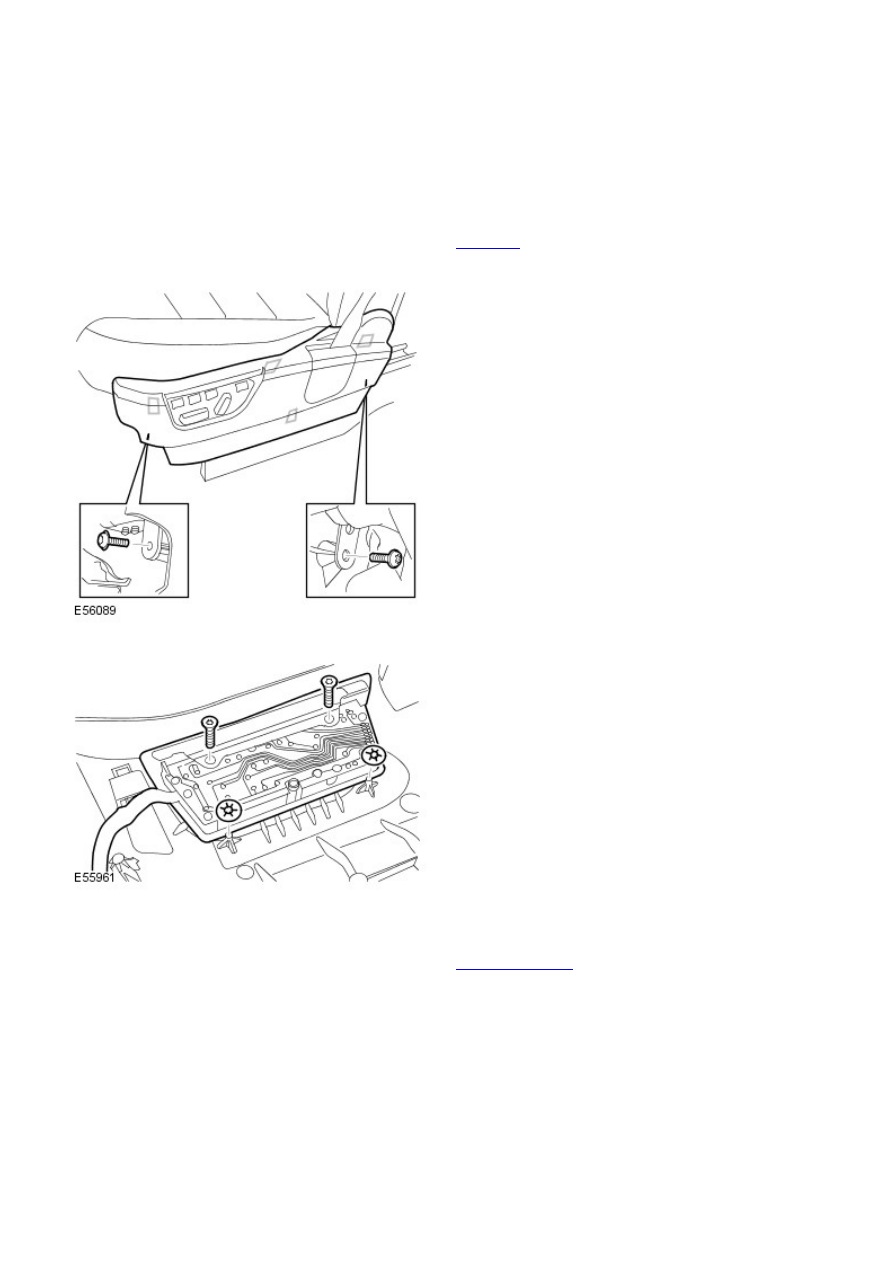

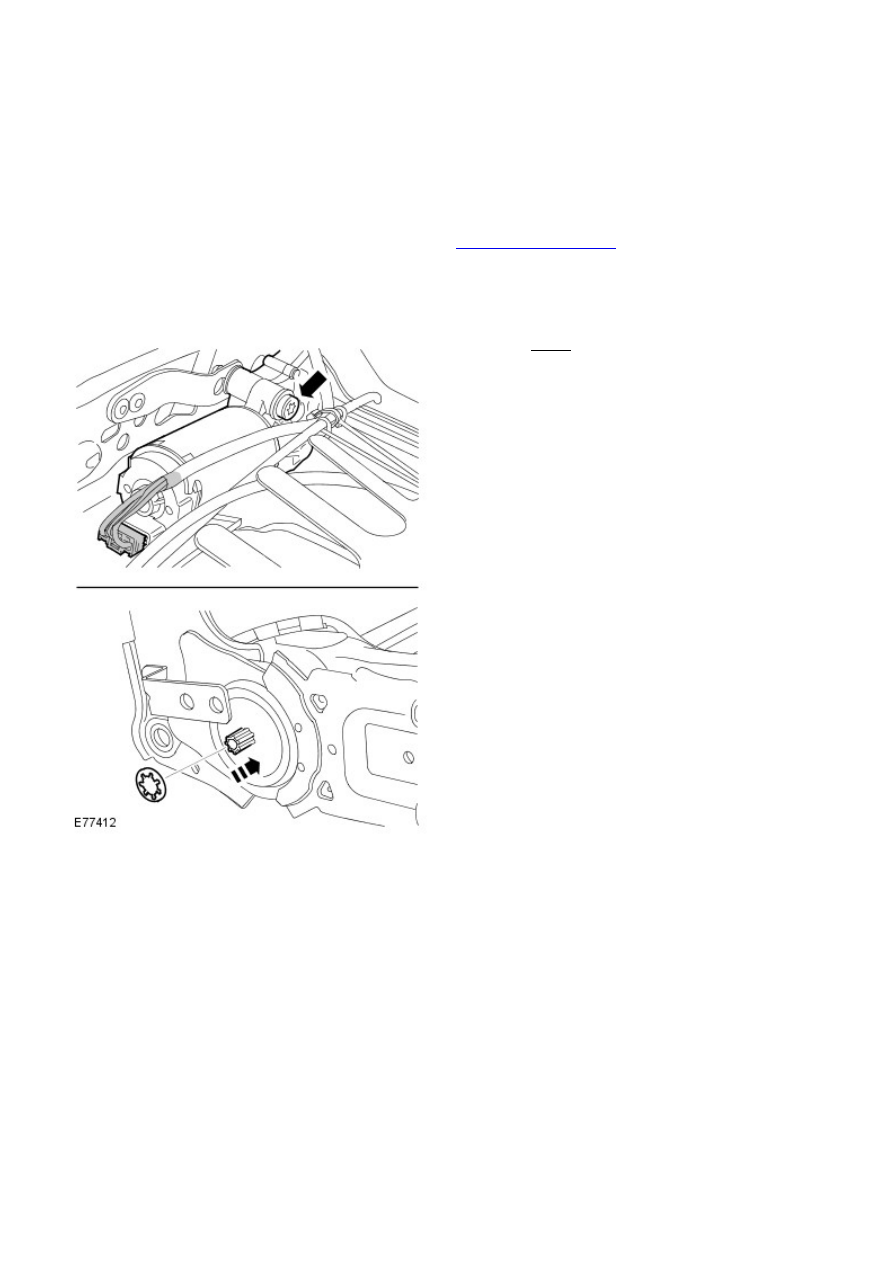

Seating - Front Seat Recliner Motor

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove the front seat backrest cover.

Refer to:

Front Seat Backrest Cover

 (501-10 Seating, Removal and

Installation).

1.

Remove the front seat backrest pad.

2.

Torque: 10 Nm

3.

Installation

To install, reverse the removal procedure.

1.

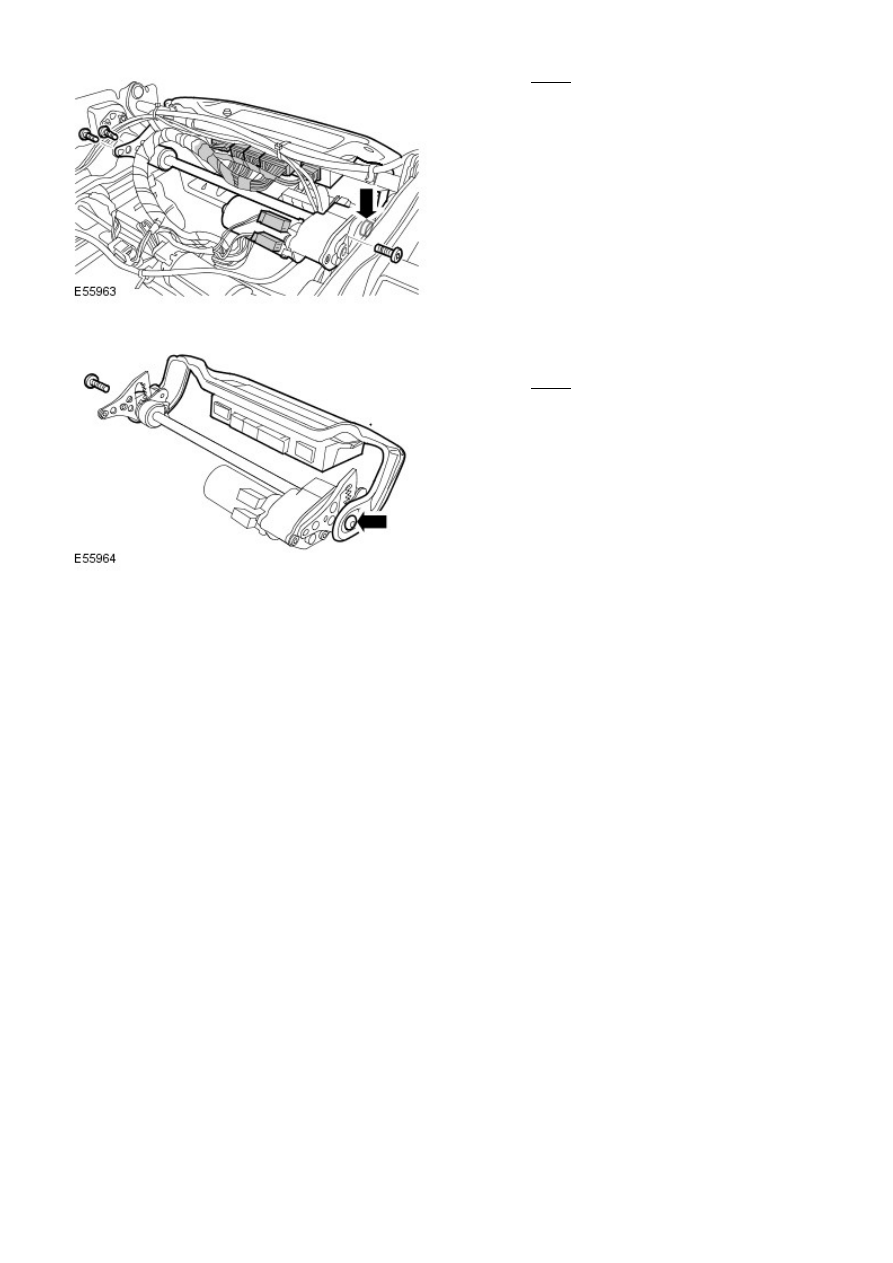

Seating - Front Seat Height Adjustment Motor

Removal and Installation

Removal

• NOTE: Front seat height adjustment motor is supplied as part of the front seat frame assembly.

• NOTE: Removal steps in this procedure may contain installation details.

Remove the front safety belt buckle.

Refer to:

Front Safety Belt Buckle

 (501-20A Safety Belt System,

Removal and Installation).

1.

Remove the front seat cushion assembly.

Refer to:

Front Seat Cushion

 (501-10 Seating, Removal and

Installation).

2.

Torque: 25 Nm

3.

4.
