Frelander 2. Manual - part 554

Seating - Front Seat Track

Removal and Installation

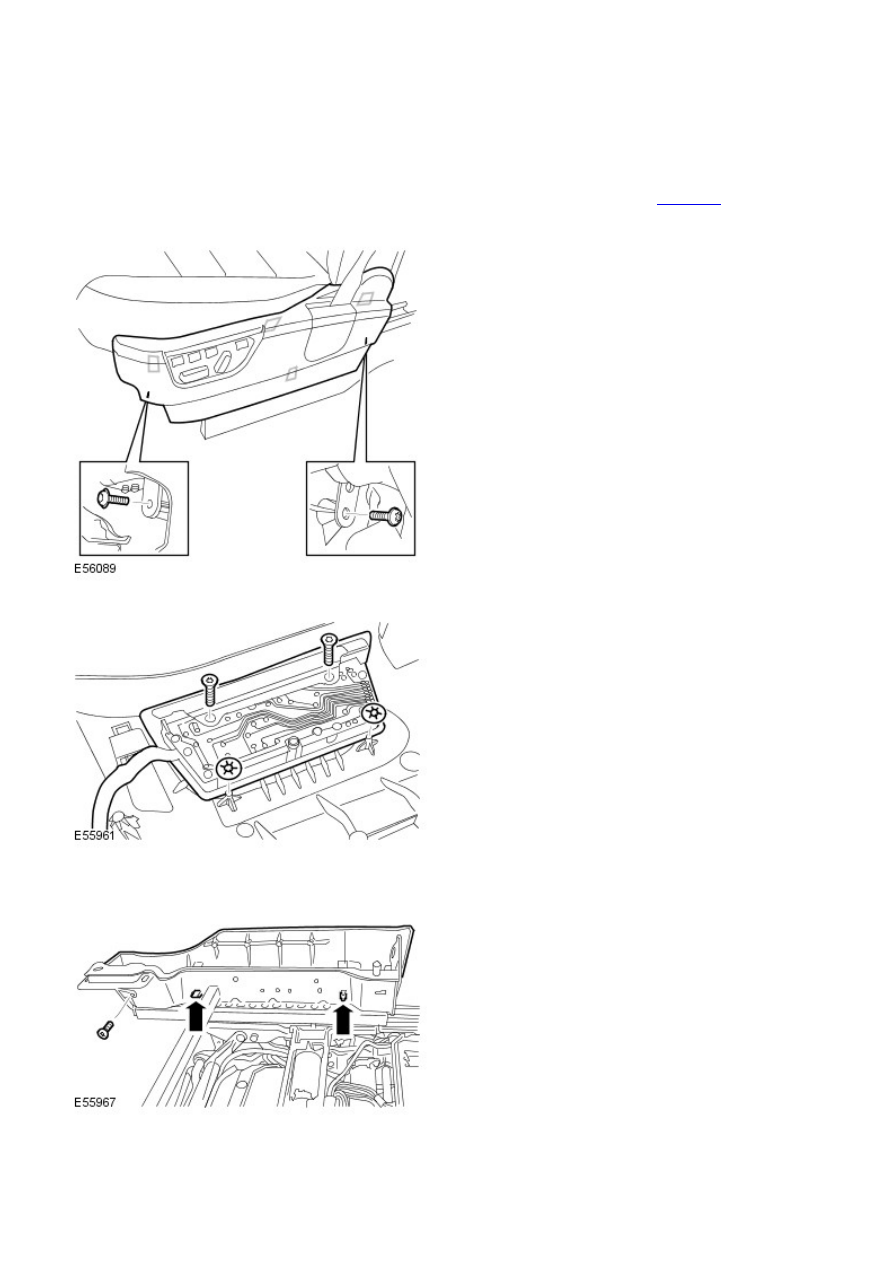

Removal

• NOTE: The front seat track motor is supplied as part of the front seat lower frame assembly.

1. Remove the front seat.

For additional information, refer to:

Front Seat

 (501-10

Seating, Removal and Installation).

2.

3. Release the seat control switch.

4.

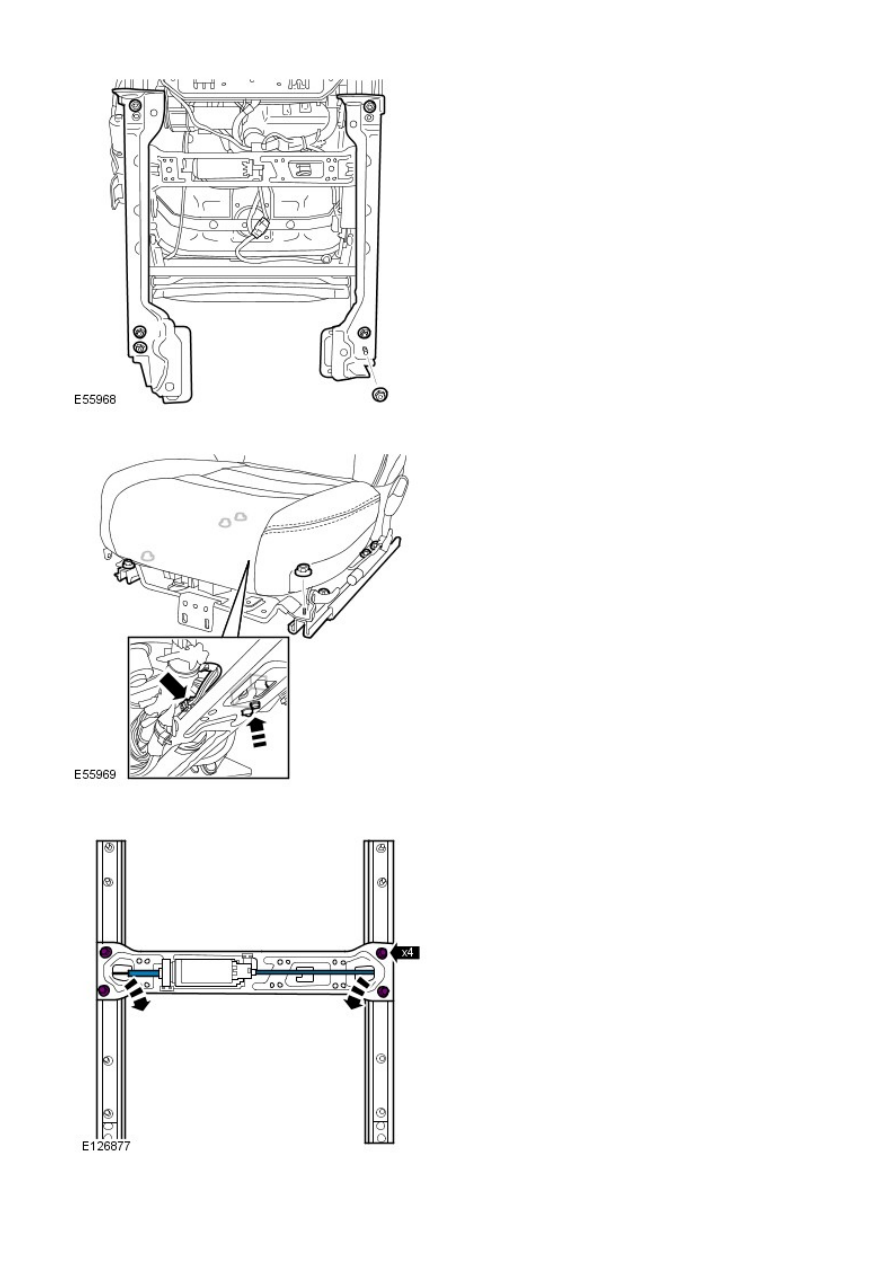

5. TORQUE: 25 Nm

6. TORQUE: 25 Nm

7. TORQUE: 10 Nm

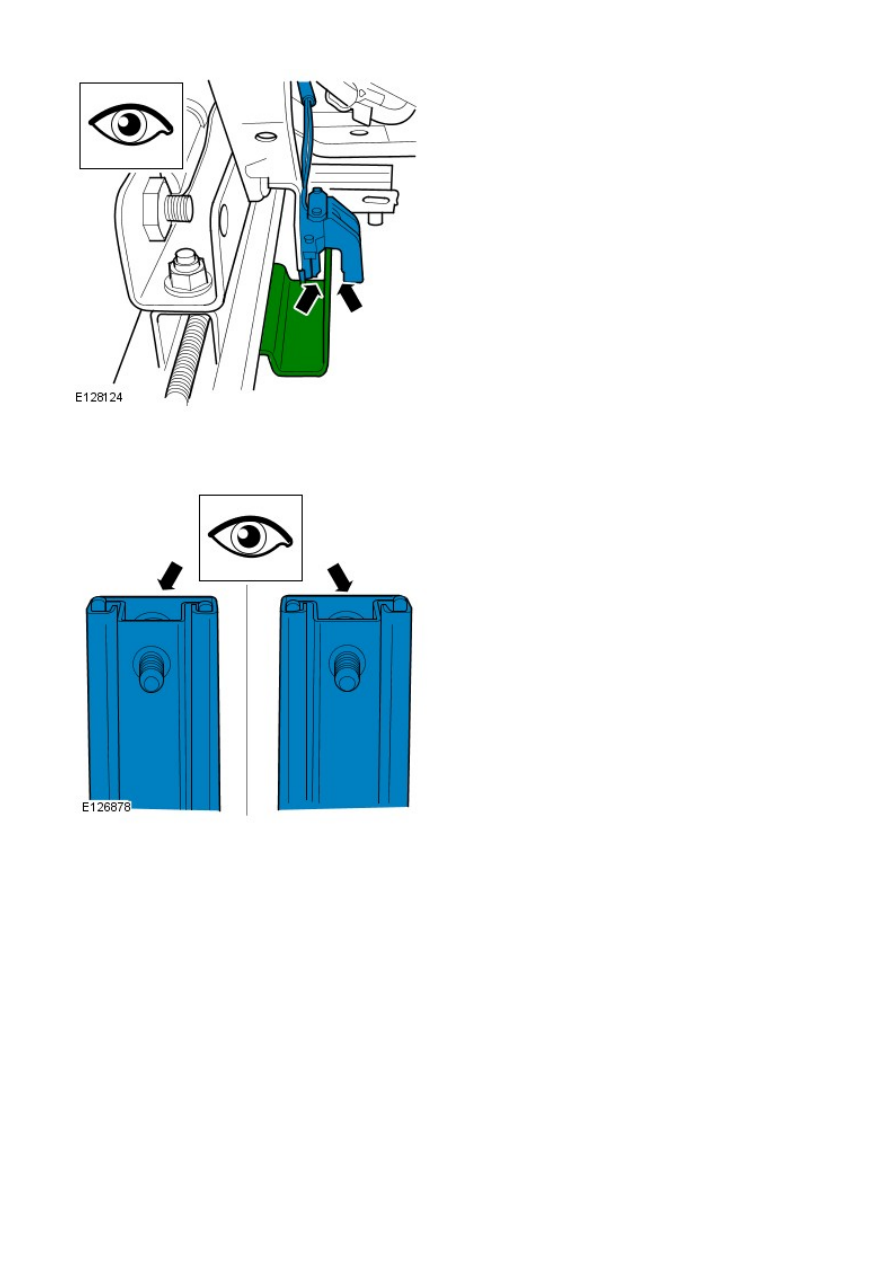

8. NOTE: Do not disassemble further if the component is
removed for access only.

Installation

1.

2. To install, reverse the removal procedure.

Seating - Front Seat Track Motor

Removal and Installation

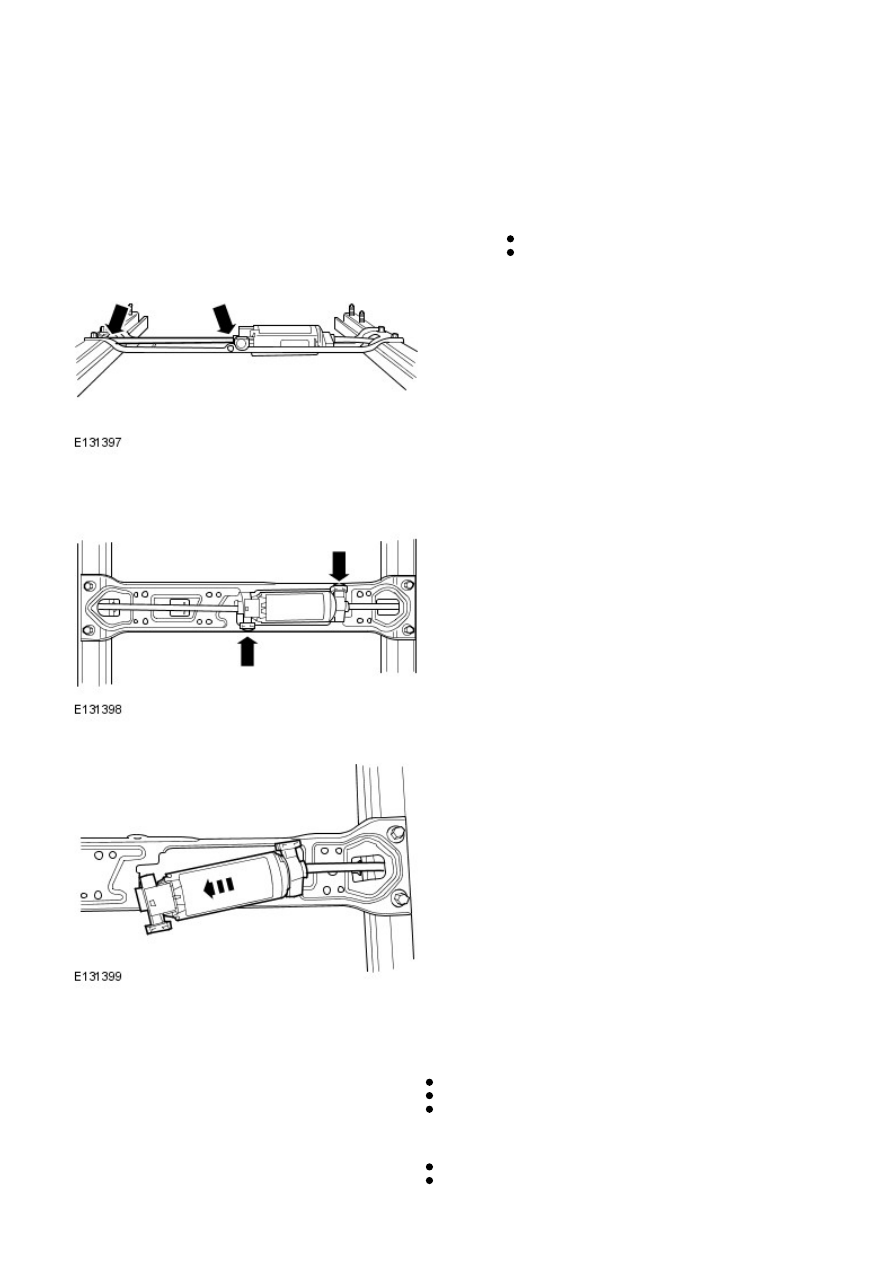

Removal

Raise the seat base for access.

1.



Remove the drive cable.
Disconnect the seat motor electrical connector.

2.

Remove the 2 clips.

3.

Remove the front seat track motor.

4.

Installation



Install the front seat track motor.
Install the drive cable.
Install the 2 clips.

1.



Install the drive cable.
Connect the seat motor electrical connector.

2.
