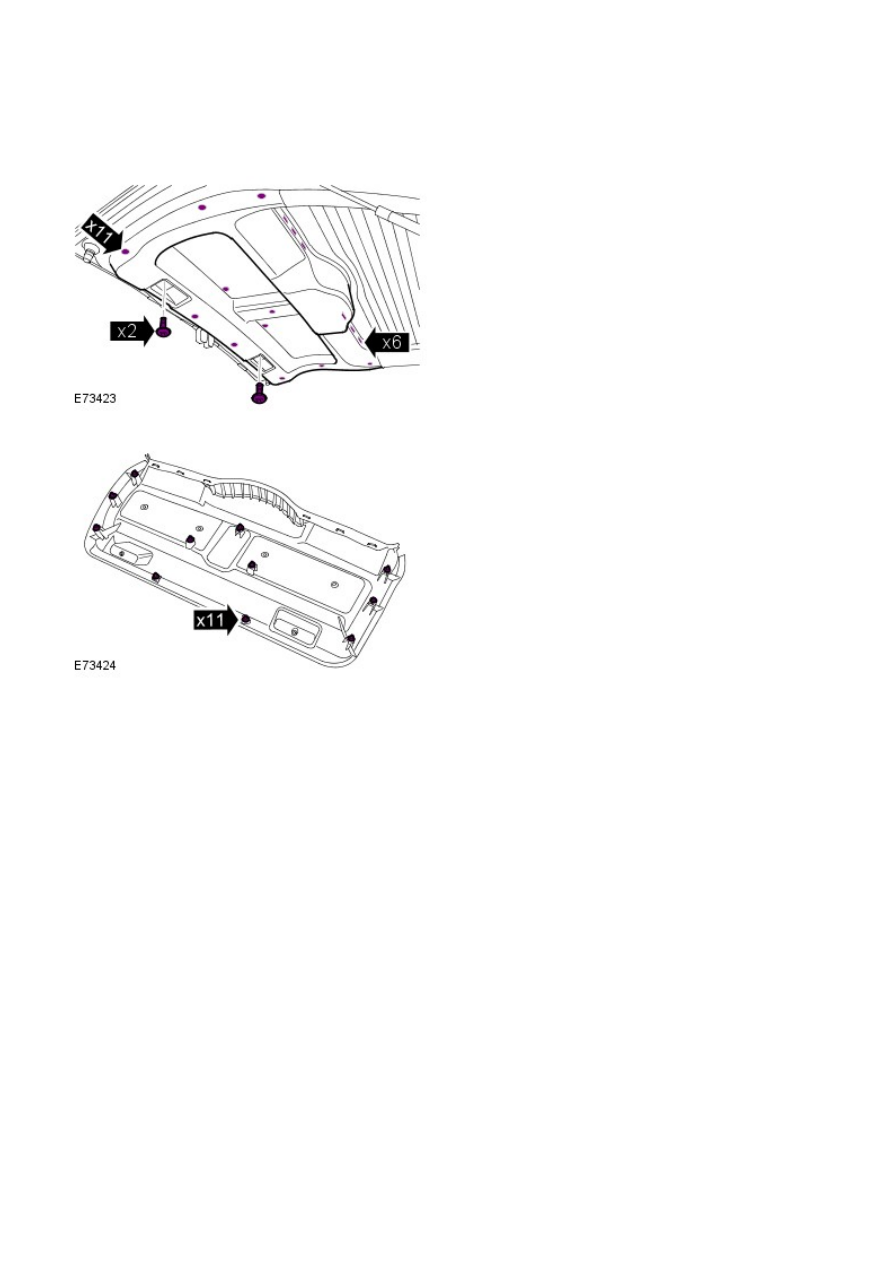

Interior Trim and Ornamentation - Liftgate Trim Panel

Removal and Installation

Removal

1.

2. NOTE: Do not disassemble further if the component
is removed for access only.

2.

Installation

To install, reverse the removal procedure.

1.

Interior Trim and Ornamentation - HeadlinerVehicles Without: Tilting Roof
Opening Panel

Removal and Installation

Removal

CAUTION: Make sure that the wiring harnesses are correctly located.

• NOTE: If a headliner is to be replaced, it is imperative that the washer hose and wiring harness are installed to their
original positions. Failure to follow these instructions may impede the side air curtain module performance.

• NOTE: Note the position of the wiring harnesses to aid installation.

Remove both A-pillar trim panels.

Refer to:

A-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

1.

Remove both B-pillar upper trim panels.

Refer to:

B-Pillar Upper Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Remove both C-pillar trim panels.

Refer to:

C-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

3.

Remove both D-pillar upper trim panels.

Refer to:

D-Pillar Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

4.

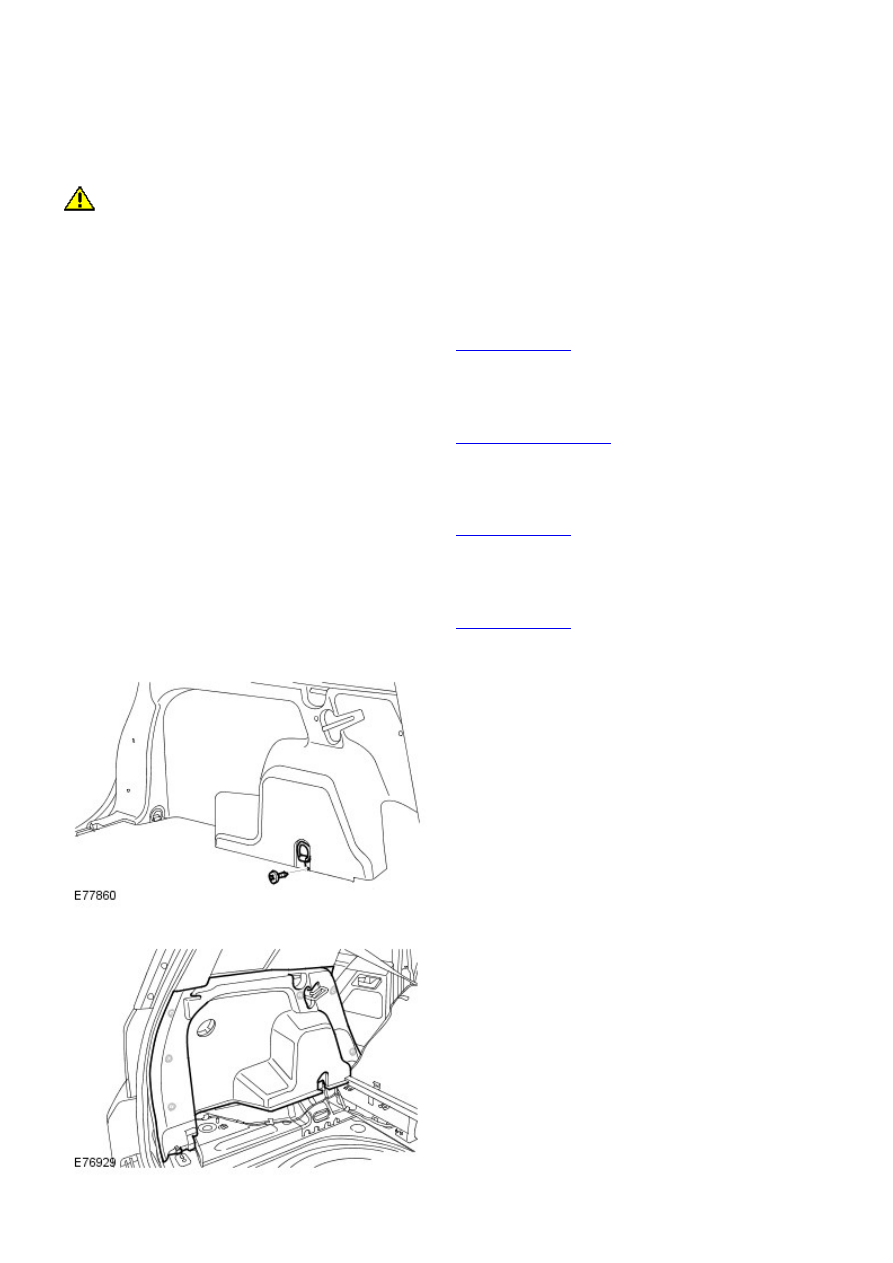

Remove the loadspace securing ring.

5.

Remove the rear quarter trim panel.

6.

Remove the glove compartment.

Refer to:

Glove Compartment

 (501-12 Instrument Panel and

Console, Removal and Installation).

7.

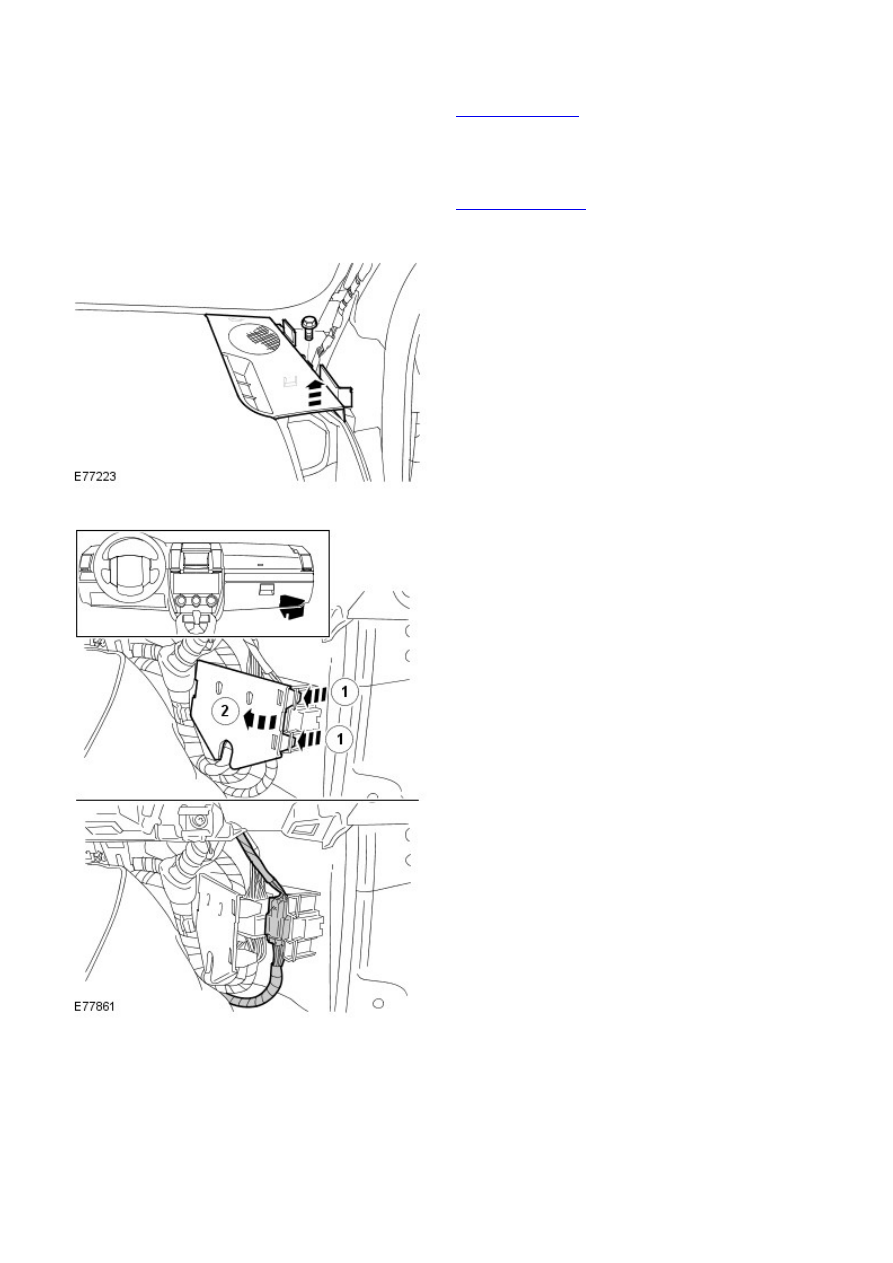

Passenger side: Remove the cowl side trim panel.

Refer to:

Cowl Side Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

8.

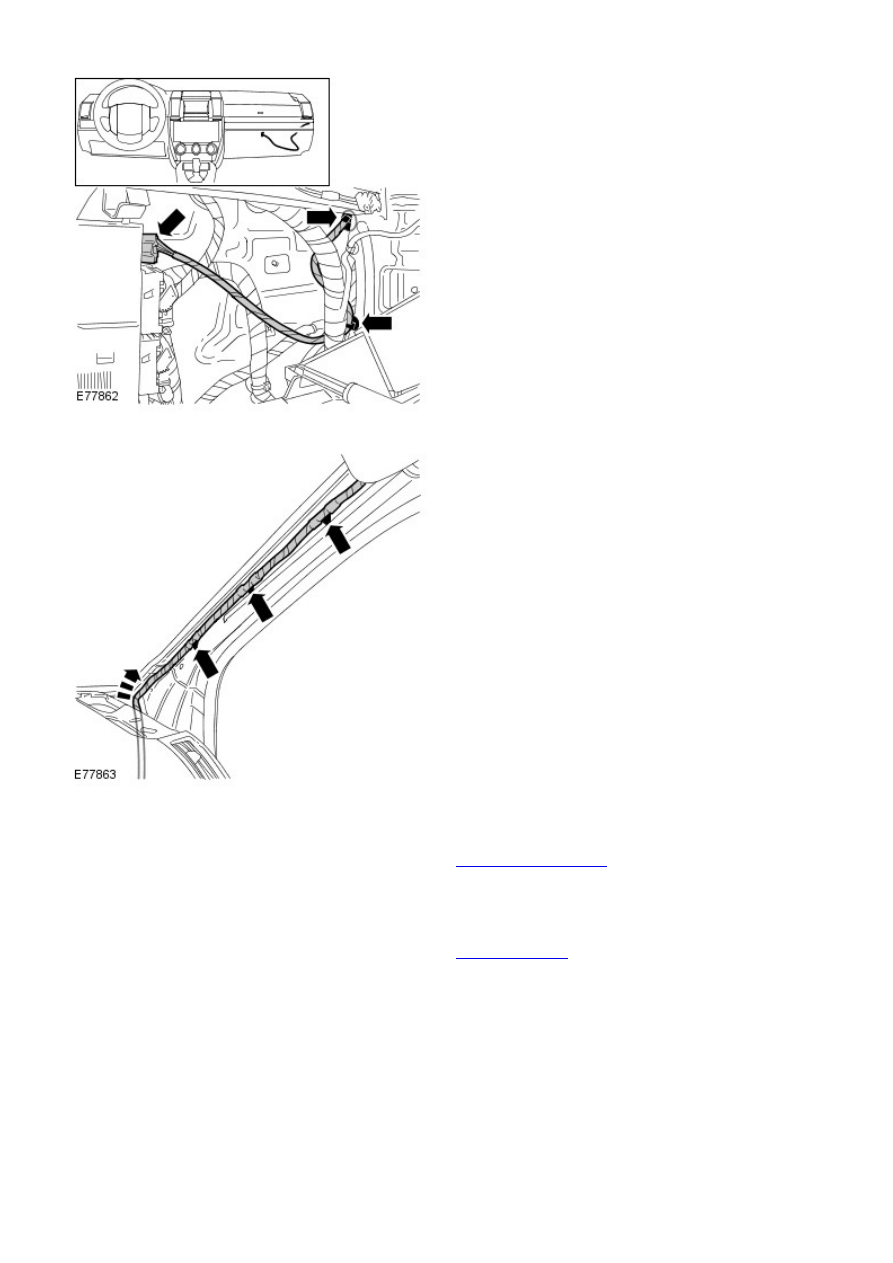

Passenger side: Remove the speaker grille.

9.

10.

11.

12.

Remove the interior rear view mirror.

Refer to:

Interior Rear View Mirror

 (501-09 Rear View Mirrors,

Removal and Installation).

13.

Remove the overhead console.

Refer to:

Overhead Console

 (501-12 Instrument Panel and Console,

Removal and Installation).

14.
